阿斯康M3冷热温度控制器结构设计

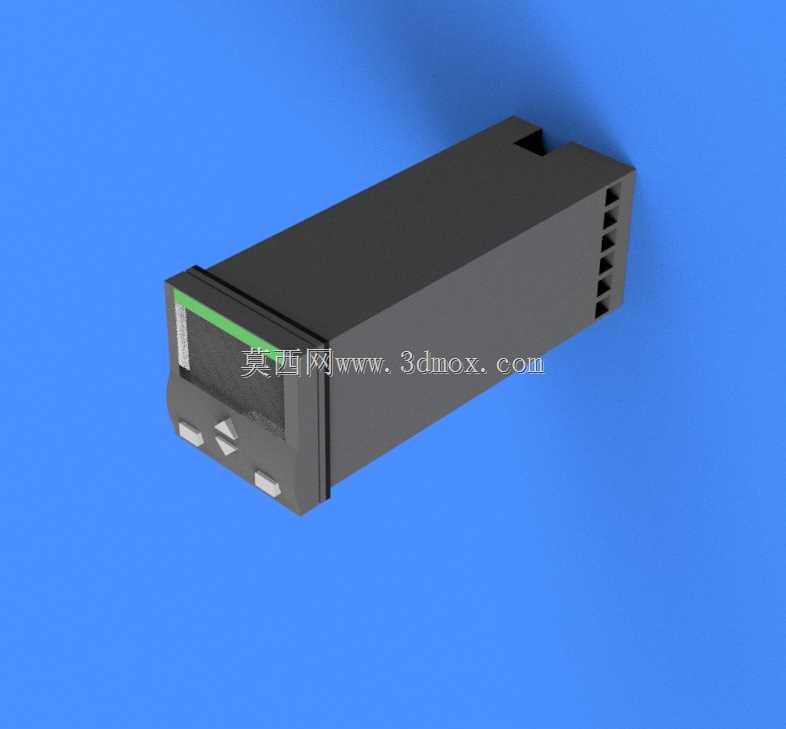

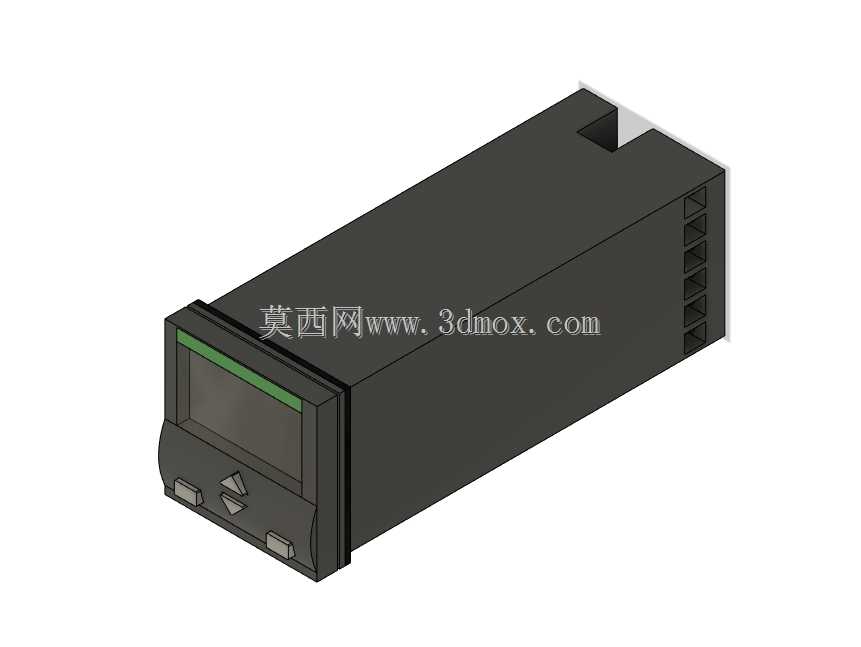

　　在工业温控系统的选型与结构适配环节，这类嵌入式安装的冷热温度控制器，是小型温控回路里的核心执行与检测单元，常见于小型实验设备、工业模组温控工位、小型加热冷却一体化装置的面板集成场景，承担温度信号采集、阈值比对、输出控制信号驱动加热或冷却器件的核心作用。从结构设计来看，整机采用长条嵌入式方体造型，主体外壳采用阻燃工程塑料注塑成型，表面做哑光磨砂处理，避免工业现场光线反射干扰操作人员读取面板数值，外壳侧壁预留多组通风散热槽，对应内部电路板的功率器件区域，保证长时间工作时的热量散出，避免内部积热导致元器件参数漂移。

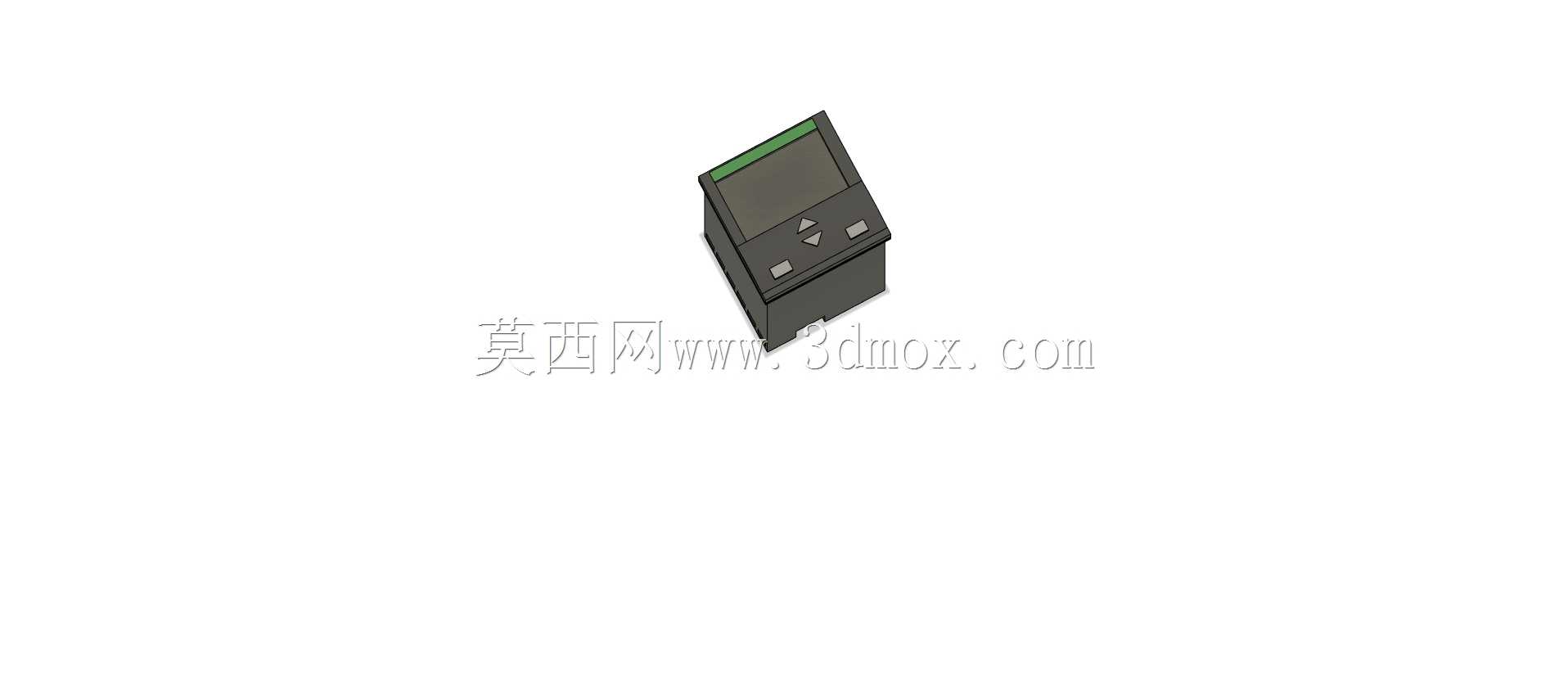

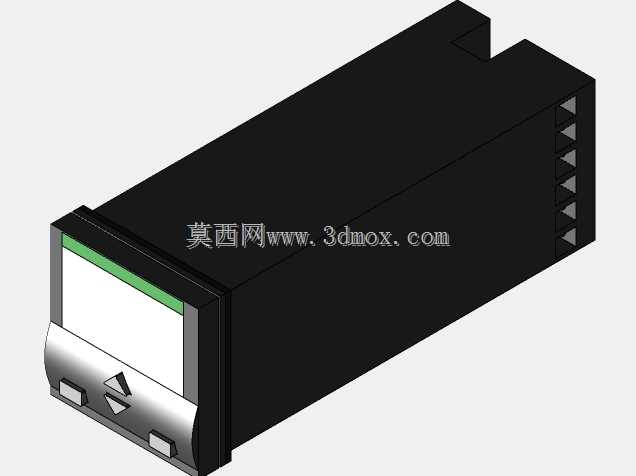

　　前端操作面板区域做了微凸的边框设计，按键采用内嵌式软胶按键，分别对应参数设置、数值增减功能，按键行程控制在1.2mm左右，兼顾操作反馈手感与面板的防尘防水性能，面板上方预留显示区域的安装位，可搭载数码管或小型液晶显示屏，实时显示当前采集温度值与设定阈值，显示区域上方的绿色标识条用于区分设备运行状态，正常运行时标识条与显示区域背光形成视觉区分，方便操作人员远距离快速识别设备是否处于正常工作状态。

　　安装边界上，整机采用标准面板嵌入式安装尺寸，适配工业设备常用的面板开孔规格，安装时从面板正面推入，依靠外壳两侧的弹性卡扣与面板背面卡紧，无需额外螺丝固定，安装效率较高，机身深度控制在合理范围，适配大部分小型设备的内部安装空间，不会与内部其他布线、元器件产生干涉。接线端布置在机身尾部，采用插拔式接线端子，接线时无需在狭小的设备内部进行螺丝锁付，可先将端子接好线再插接到设备尾部，降低现场接线的操作难度，端子排布按照电源输入、温度传感器输入、加热输出、冷却输出分区布置，不同功能区域做了丝印标识，避免接线时出现错接问题。功能设计上，这款控制器支持热电偶温度信号采集，可适配常用的K型等热电偶探头，采集精度覆盖工业常用的温控区间，同时支持加热与冷却双输出控制，可根据设定的温度阈值自动切换输出回路，当检测温度低于设定下限时启动加热回路，高于设定上限时启动冷却回路，实现小范围的精准温度闭环控制，内部参数可通过面板按键进行调整，包括温度回差设置、输出延时设置、温度校准等功能，适配不同工况下的温控需求。

　　在建模过程中，需要重点关注外壳的卡扣结构强度，卡扣的厚度与倾斜角度需要兼顾安装时的推入手感与卡紧后的固定可靠性，避免长期使用后卡扣老化松脱；同时要保证面板区域的按键与外壳的配合间隙，间隙控制在0.1-0.2mm之间，既保证按键按动时无卡滞，又能阻挡现场的粉尘进入设备内部；散热槽的开孔位置需要避开内部电路板的走线区域，同时开孔宽度控制在1.5mm以内，防止较大的金属碎屑从散热槽掉入内部造成电路短路。这类温控器在实际应用中，往往需要和固态继电器、接触器等器件配合使用，因此建模时还需要考虑尾部接线空间的预留，保证接线后端子尾部的线材弯曲半径符合布线要求，不会因为线材弯折过度导致接触不良。
