开缝式罐型铁氧体磁芯结构设计

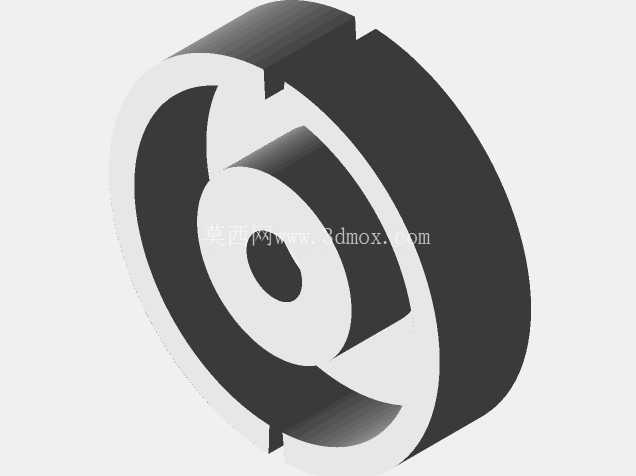

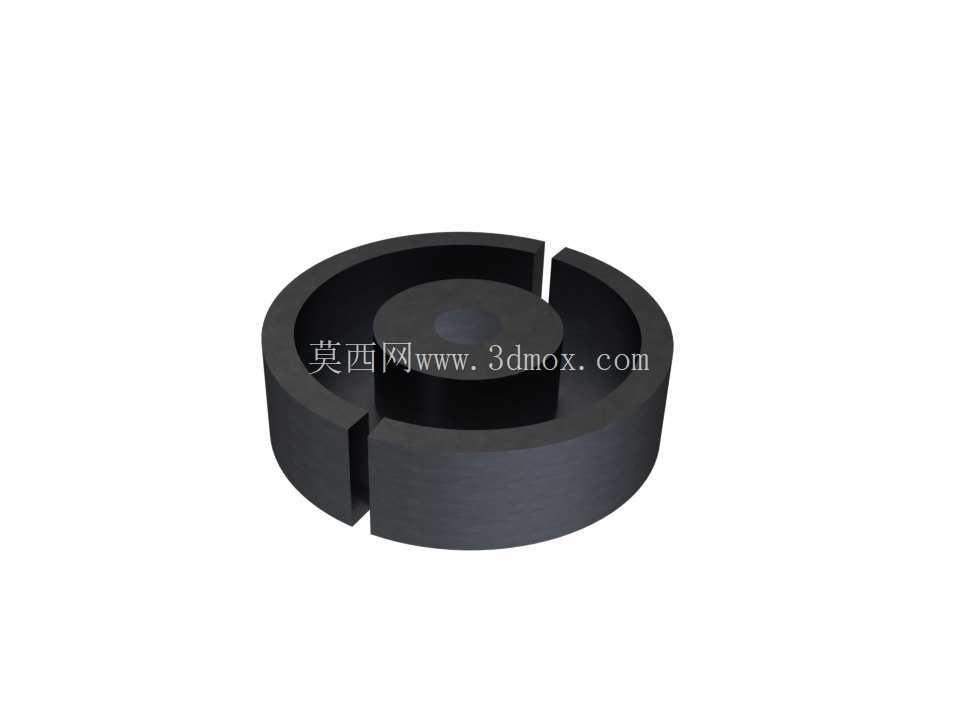

　　这款开缝式罐型铁氧体磁芯，是高频电感、脉冲变压器类电磁元件的核心导磁构件，日常在开关电源输出滤波回路、通讯设备信号匹配模块、小功率DC-DC变换单元里都能见到它的身影，主要作用是约束磁路走向、提升绕组电感量、降低电磁漏感对外围电路的干扰。从结构设计逻辑来看，整体采用同轴罐型轮廓，外圆环壁与中心圆柱磁柱保持严格同轴度，两者之间的环形空腔是预留的绕组容纳空间，壁体上开设的对称径向缺口，一方面是为了给绕组引脚留出出线通道，避免装配时漆包线被磁芯锐角刮破绝缘层，另一方面可以通过调整缺口的宽度、深度微调磁路有效气隙，精准控制电感量的饱和电流阈值，适配不同功率等级的电路设计需求。

　　在实际选型装配时，需要重点关注几个尺寸边界：外圆环的外径决定了元件在PCB板上的最大占用面积，设计时要给外围阻容元件预留至少0.8mm的安全爬电距离；中心磁柱的直径直接决定了可绕制绕组的最大窗口利用率，常规漆包线绕制时，绕组层间需要垫0.05mm厚的绝缘聚酯薄膜，避免层间击穿；磁芯总高度要匹配配套骨架的卡扣高度，装配后磁芯接合面的缝隙不能超过0.02mm，否则会导致磁阻大幅升高，电感量偏差超出设计允许范围。

　　这类磁芯选用高磁导率锰锌铁氧体材质烧结成型，表面做了哑光绝缘处理，避免和绕组直接接触形成短路，外圆环壁的厚度经过反复校核，既保证足够的机械强度，避免绕线受力时出现壁体碎裂，又不会过度占用绕组窗口空间，在小体积通讯类电感的应用场景里，这种开缝结构比传统封闭罐型磁芯的装配效率提升近40%，不需要额外在磁芯上打磨出线槽，绕线完成后可以直接将引脚从缺口处引出焊接。设计建模过程中，需要重点管控几个形位公差：中心磁柱与外圆环的同轴度公差要控制在0.03mm以内，否则绕制绕组后会出现磁路偏置，导致电感量一致性差；两个对称缺口的中心连线要经过磁芯圆心，偏差不能超过0.5度，否则批量生产时会出现骨架和磁芯装配错位；磁芯上下端面的平面度公差要控制在0.01mm以内，保证配对磁芯接合时磁路完全贴合，减少不必要的气隙损耗。

　　在实际电路应用中，这种结构的磁芯可以有效屏蔽绕组向外辐射的电磁干扰，外圆环壁相当于天然的磁屏蔽层，比同等功率的棒型磁芯的电磁辐射量低60%以上，非常适合用在对电磁兼容要求较高的通讯终端设备里，比如蓝牙模块供电回路、小型信号中继设备的阻抗匹配变压器，都大量采用这类结构的磁芯。建模时还要注意缺口处的倒角处理，所有和漆包线接触的棱边都要做R0.2mm的圆角，避免生产过程中棱边切割漆包线绝缘层造成匝间短路，中心磁柱的顶端也做了微小的倒角，方便装配时快速对准骨架的中心孔，提升自动化产线的装配良率。
