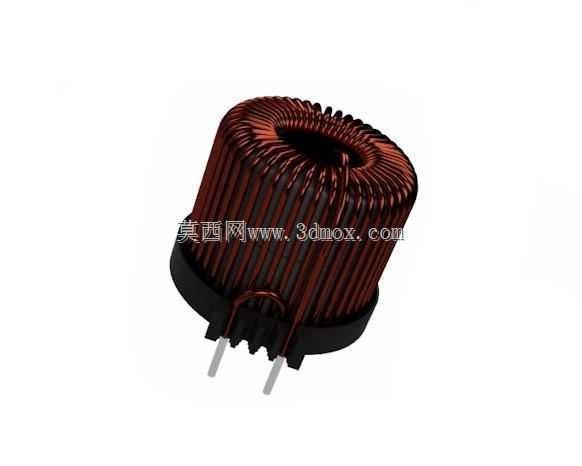

立式磁环共模PFC功率电感器结构

　　做开关电源EMC整改、功率因数校正电路设计的工程师，对这类磁环绕制的立式PFC电感器不会陌生，这次建模的这款器件，是针对中小功率AC-DC电源、工业变频器输入级PFC回路做的1:1结构还原，建模时完全参照量产器件的实际装配公差做的细节处理，没有做理想化的结构简化。

　　先从实际应用场景说，这类电感器主要用在整流桥之后、滤波电容之前的PFC升压回路里，也有部分同结构器件会用作电源输入端口的共模干扰抑制，区别只在绕线匝数和磁环材质参数，结构上是通用的。日常选型时经常碰到的问题是，PCB布局阶段只看 datasheet 里的平面尺寸，忽略了引脚伸出长度、器件本体高度和周边电解电容、散热片的安全距离，导致打样后器件装上去和周边结构干涉，要么就是引脚剪得太短过波峰焊时吃锡不良，这个三维模型把所有装配相关的边界尺寸都做了精准还原，能直接导入PCB结构文件做干涉检查。

　　从功能特性上看，这款立式磁环电感器采用铁硅铝磁环绕制，相比传统的EI型功率电感，磁屏蔽效果更好，漏磁更小，不会对周边的敏感模拟电路造成电磁干扰，绕线采用多层平绕工艺，引脚直接从磁环底部的绝缘骨架引出，不需要额外的引脚转接，导通电阻更低，大电流工况下的温升更小。磁环外层做了环氧包封处理，能抵御生产过程中的助焊剂飞溅、灰尘侵蚀，也能避免绕线在长期振动工况下出现松散移位，适合工业类、车载类对可靠性要求较高的电源场景使用。

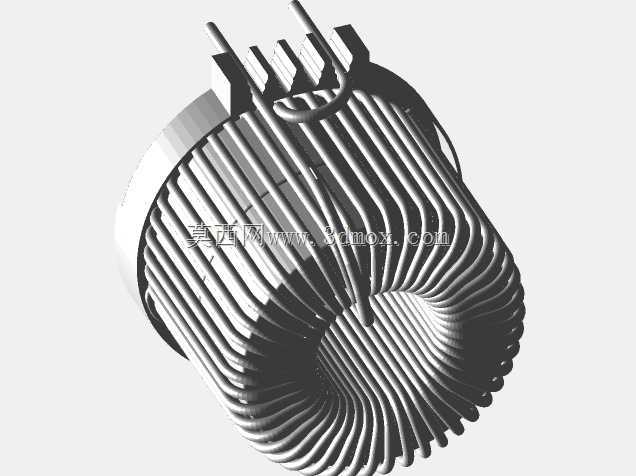

　　设计思路上，建模时优先还原了生产装配的实际公差，比如磁环和底部塑料底座的配合间隙，留了0.15mm的装配余量，和实际量产时的过盈配合公差一致；两个插装引脚的中心距严格按照常用的PCB封装尺寸做，引脚直径、引脚伸出底座的长度都和实际器件一致，导入PCB库时不需要额外调整封装参数。绕线部分没有用简单的圆环纹理代替，而是按照实际绕线的叠层顺序做了螺旋实体，能直观看到绕线的占空比、线径粗细，做热仿真时可以直接提取绕线的发热参数，不需要再重新建模。底座部分的定位卡槽、绕线固定槽都做了细节还原，能清晰看到生产时绕线的固定方式，做结构优化时可以参考这些细节调整自己的定制化电感设计。

　　外形尺寸与安装边界方面，这款电感器的本体最大外径适配20mm直径的磁环规格，本体总高度不含引脚为22mm，引脚伸出底座底部的长度为3.5mm，刚好适配1.6mm厚度的标准FR4 PCB板，过波峰焊后引脚露出板面的长度控制在1.5-2mm，符合IPC-A-610的焊接标准。两个引脚的中心距为10mm，引脚直径0.8mm，对应的PCB开孔直径建议做1.2mm，既能保证插件时的顺畅度，也能避免开孔过大导致焊接时焊锡流淌到器件背面。安装时需要注意，器件本体和周边带高压的走线、散热片的电气间隙要留足3mm以上，因为PFC回路工作时电压会升到400V左右，间隙不足容易出现高压打火；另外器件正上方不要布置对磁场敏感的霍尔元件、电流采样电阻，避免漏磁影响采样精度。

　　很多刚接触电源设计的工程师做结构建模时，经常把电感器当成一个简单的圆柱体，忽略了底部底座的凸起、引脚的折弯角度，导致结构评审时发现安装干涉，不得不重新改板，这个模型把所有容易忽略的结构细节都做了还原，比如底座边缘的脱模斜度、绕线末端和引脚的焊接点位置、磁环顶部绕线的不平整轮廓，都和实际量产器件保持一致，不管是做整机结构装配检查，还是做定制电感的开模参考，都能直接使用，不需要再做二次修正。另外建模时所有特征都是参数化的，如果需要适配不同功率等级的磁环尺寸，只需要修改对应的磁环直径、绕线匝数参数，就能快速衍生出不同规格的电感模型，能节省大量重复建模的时间。
