RM型磁芯电感元件三维结构设计

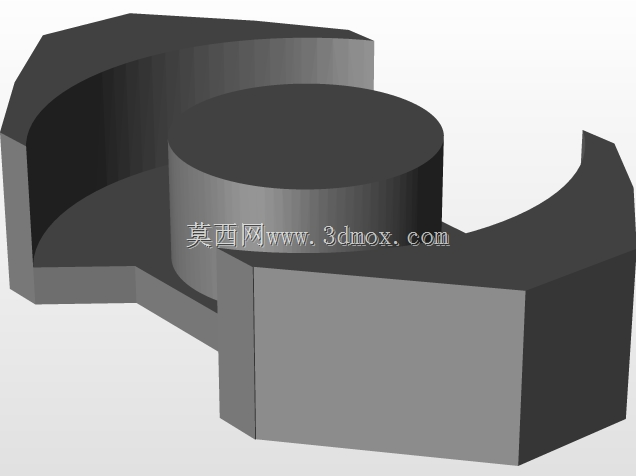

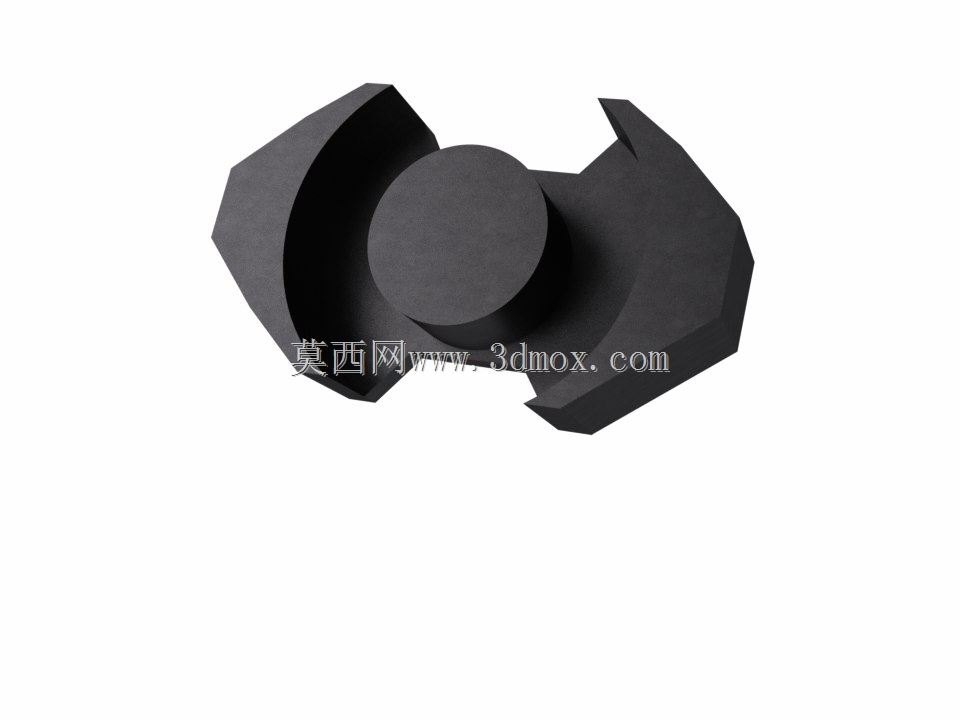

　　在开关电源、高频逆变电路以及各类信号滤波回路的设计工作中，磁芯部件的结构合理性直接决定了整个磁性元件的损耗水平、抗干扰能力与功率密度上限，RM型磁芯作为目前中小功率电源场景应用占比极高的一类磁芯结构，其三维模型的精准度直接影响后续绕组排布、骨架适配以及整机安装的设计效率。这类磁芯的结构设计核心围绕闭合磁路的漏磁控制展开，不同于传统EE型、EI型磁芯的开放式侧边结构，RM磁芯采用了带侧边围挡的圆形中心柱设计，中心圆柱为绕组提供绕制空间，外围的多边形围挡结构可以将绕组工作时产生的外散磁场约束在磁芯内部，大幅降低临近电路元件受到的电磁辐射干扰，这一特性让它在高密度排布的PCB板载电源模块中优势格外明显。

　　从实际安装适配的角度看，该磁芯的中心柱直径与外围围挡的内边距严格匹配对应规格的RM型塑胶骨架，设计时预留的绕组空间可以满足不同线径漆包线的多层绕制需求，既可以绕制主功率绕组，也能预留出辅助供电绕组、反馈绕组的排布位置，不会出现磁芯与骨架装配时的卡滞、错位问题。磁芯两个对合端面的平面度在建模时做了严格的公差约束，装配后两个半块磁芯的贴合面间隙控制在极小范围内，避免因气隙不均匀导致的局部磁饱和问题，针对需要开固定气隙的应用场景，中心柱的端面可以根据电感量设计需求磨削出指定厚度的气隙，外围围挡部分保持完全贴合，这样的结构既可以获得设计所需的直流偏置能力，又不会让气隙处的外散磁场切割绕组产生额外的涡流损耗。

　　在外形安装边界上，这类RM磁芯的外围多边形轮廓做了切边处理，相比完全圆形的磁芯结构，切边设计可以让磁芯在PCB板上占用的安装面积更小，同时预留的引脚避让空间可以让骨架引脚直接穿过PCB焊盘，不需要额外调整焊盘位置来适配磁芯轮廓，磁芯顶部的平面区域可以粘贴固定绝缘胶带或者加装金属固定夹，金属固定夹的卡扣位置刚好卡在磁芯外围的切边凹槽处，装配后不会出现磁芯松动、错位的情况，即使在有振动的工业设备应用场景下，也能保持磁芯对合位置的稳定性。从磁路设计的思路来看，RM磁芯的中心柱磁路截面积与侧边围挡的总磁路截面积做了匹配设计，避免磁路某一部分先出现饱和，导致整个元件的载流能力下降，建模时的圆角过渡处理也充分考虑了磁粉压制的工艺可行性，所有转角位置都做了合适的圆角处理，避免磁芯压制烧结过程中出现应力集中导致的开裂问题，同时圆角结构也能避免绕线时磁芯的尖锐边角刮破漆包线的绝缘层，降低绕组短路的风险。

　　在实际选型应用中，这类磁芯可以覆盖几瓦到上百瓦的功率区间，小规格的RM磁芯适合用于板载DC-DC模块、信号滤波电感，大规格的型号可以用于开关电源的主功率变压器、谐振电感，不同的磁芯材质可以适配不同的工作频率区间，高频场景下选用高电阻率的功率铁氧体材质，降低高频涡流损耗，大电流场景下可以通过调整气隙大小提升直流偏置能力，避免大电流下电感量骤降。建模过程中对磁芯的各个装配基准面做了统一约束，中心柱的轴线与磁芯安装底面保持垂直，外围围挡的各个侧边与安装面保持垂直，这样在后续整机装配时，磁芯的安装高度可以精准控制，不会出现磁芯顶部顶到外壳或者其他板上元件的问题，同时磁芯与骨架的配合公差按照行业通用的精密配合标准设置，既不会因为公差过小导致装配困难，也不会因为公差过大导致磁芯在骨架上晃动产生异响。
