Wazer水切割机耗材工作台阳极氧化铝安装支架

桌面式水切割设备在小批量非金属、薄金属板材加工场景中，对耗材工作台的安装稳定性有极高要求，这款黑色阳极氧化铝支架正是为解决Wazer机型耗材工作台与机身弹簧柱的连接可靠性问题设计的结构件。从实际装机场景来看，水切割作业过程中，磨料水射流冲击加工板材时会产生持续的高频微振动，耗材工作台作为承托加工件的直接载体，若固定结构存在间隙或刚度不足，长期运行后会出现工作台偏移、加工精度漂移的问题，严重时甚至会导致射流偏斜损伤设备机身结构。

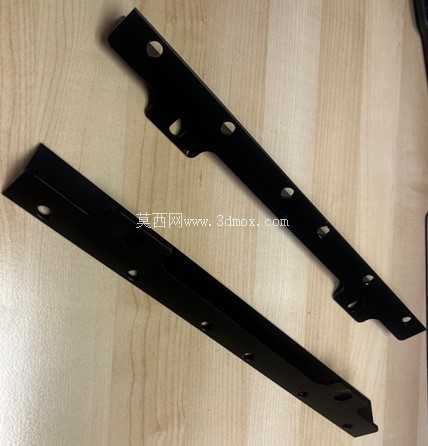

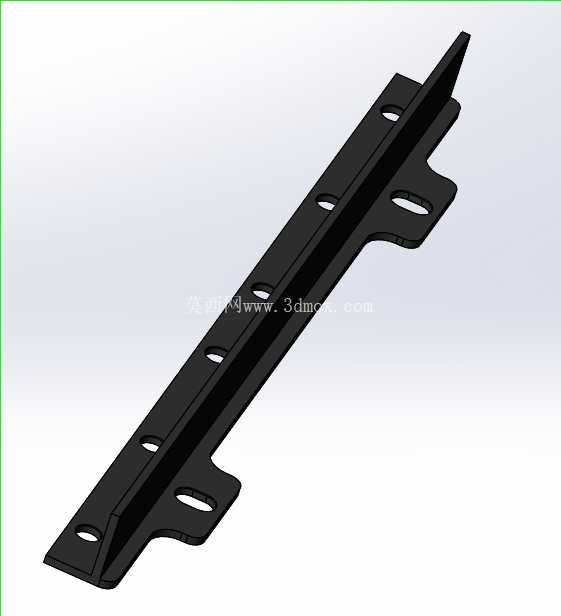

该支架采用L型截面的长条式结构设计，主体沿长度方向排布多组安装孔位，其中靠近L型立边的圆孔用于与弹簧柱端部的定位结构配合，实现支架在四个弹簧柱上的精准定位，而延伸出的带腰型孔的支耳，则用于与耗材工作台的底部框架连接，腰型孔的预留设计可以抵消工作台框架加工、装配过程中产生的尺寸公差，避免装配时出现孔位错位无法锁附的问题。每台设备的耗材工作台需要配套使用两个该型支架，分别布置在工作台的对应侧边，配合四个弹簧柱形成四点支撑结构，弹簧柱本身的缓冲特性可以抵消部分射流冲击产生的振动，而支架的刚性连接则保证了工作台与弹簧柱之间不会出现相对位移，让缓冲作用可以稳定传递。

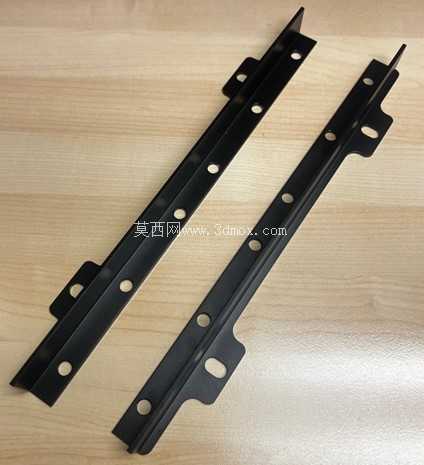

从材料选型角度看，支架采用铝合金基材并做黑色阳极氧化表面处理，一方面是因为铝合金的比强度高，在满足支架刚性要求的前提下可以尽可能降低结构自重，减少弹簧柱的额外负载，避免长期负载下弹簧出现疲劳衰减；另一方面，水切割作业环境中存在大量水和磨料颗粒，阳极氧化层可以在铝合金表面形成致密的保护层，避免长期接触水汽出现腐蚀生锈的问题，同时黑色的表面处理也可以减少作业过程中光线反射对操作人员观察加工状态的干扰。

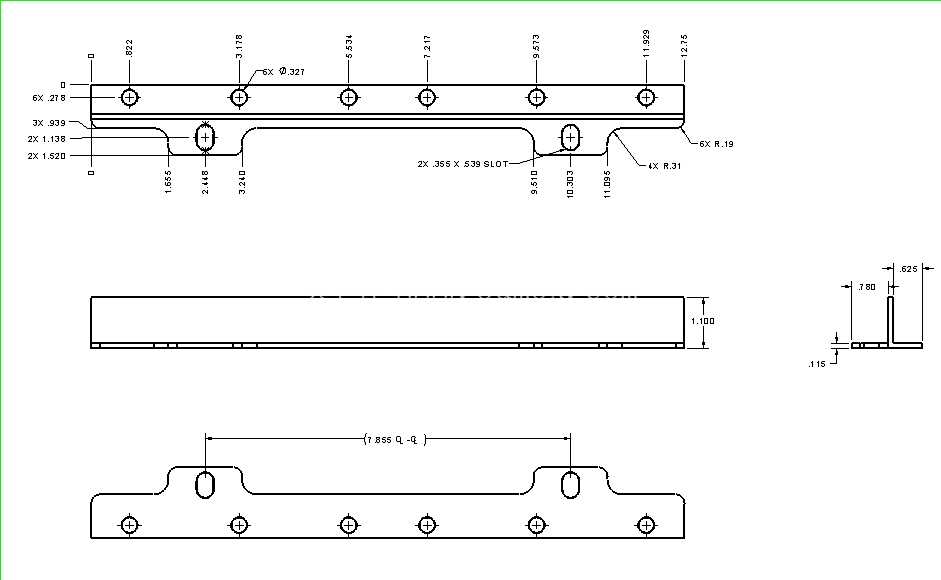

设计过程中，支架的折弯角度经过反复校核，L型立边的高度刚好匹配弹簧柱端部的连接座尺寸，不会出现立边过高干涉工作台底部其他管线、过低导致连接强度不足的问题。长度方向的孔位间距严格对应Wazer设备弹簧柱的标准安装跨距，不需要现场二次打孔加工即可直接装配，降低现场安装的调整难度。支架的板材厚度经过刚度校核，在工作台满负载承托加工板材的情况下，支架的最大变形量控制在0.1mm以内，不会因为支架变形导致工作台平面度超差，影响加工件的切割精度。

从安装边界来看，支架安装完成后，其外轮廓不会超出耗材工作台的底部投影范围，不会与设备机身的其他运动部件产生干涉，支耳部分的下沉式设计让锁附螺丝的头部可以完全埋入支架表面，不会出现螺丝凸起刮擦工作台底部结构的问题。所有孔位的边缘都做了去毛刺处理，避免装配过程中划伤操作人员，也防止毛刺脱落掉入设备内部造成水路或磨料路堵塞。在实际维护场景中，当耗材工作台出现磨损需要更换时，只需要松开支架支耳上的锁附螺丝即可完成工作台的拆卸，不需要拆卸支架与弹簧柱的连接部分，大幅缩短维护更换的时间，降低设备停机时长。
