步科7寸工业人机界面触控屏结构

在离散制造产线的设备改造、小型专机集成项目里，这类7寸嵌入式工业触控屏是出镜率极高的人机交互载体，多数中小型自动化设备都会选用同规格产品做本地操作终端，用来对接PLC的IO点位、寄存器数据，完成设备参数设置、运行状态监控、故障报警弹窗提示、生产数据本地存储等核心交互功能，替代传统的物理按钮、指示灯、数显表组合，大幅压缩操作面板的布线工作量与面板开孔数量。

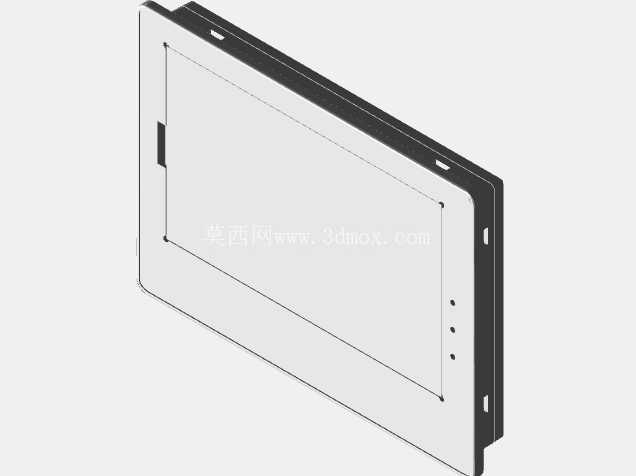

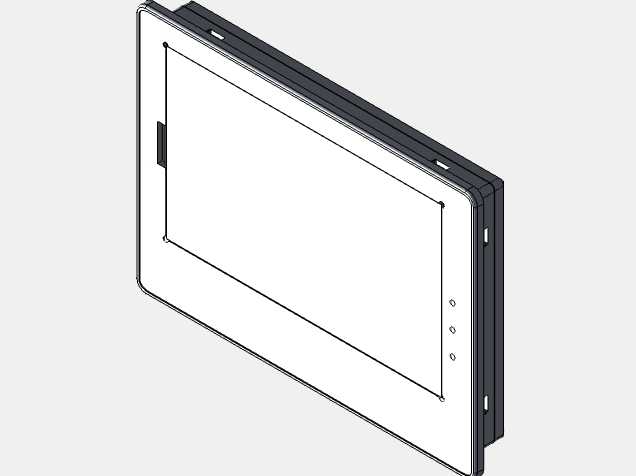

从结构设计角度看，这款屏采用前框+中框+后盖的三段式卡扣加螺丝锁紧结构，前面板做了窄边齐平设计，突出安装面的厚度控制在6mm以内，适配嵌入式安装的面板密封需求，前面板边缘预留了一圈密封胶条安装槽，安装到设备机柜面板后可以达到IP65的正面防护等级，能够阻挡车间环境里的切削液飞溅、粉尘飘落，适配机加工、包装、纺织等多尘多湿的车间场景。屏幕显示区域为7寸TFT液晶屏，分辨率800*480，触控层采用电阻式触控方案，支持戴工业手套操作，相比电容屏更适配车间操作人员戴劳保手套作业的实际工况，不会出现触控失灵的问题。

机身侧面的接口区域做了内凹式设计，预留了电源接线端子、RS232/RS485通讯口、USB下载口的安装位，接口排布避开了安装卡扣的位置，接线时不会和机柜内部的走线、安装固定件产生干涉。机身背部做了均匀的散热筋条，没有设置主动散热风扇，依靠金属中框的被动散热就能满足0-50摄氏度的工作环境温度要求，避免风扇进灰带来的长期维护问题，适配长时间连续运行的工业场景。

安装边界方面，这款屏的面板开孔尺寸为192mm*138mm，安装时只需要在机柜面板上开出对应尺寸的方孔，将屏体从正面嵌入后，用随机配套的塑料安装卡扣从背部卡紧即可，不需要额外打螺丝固定面板，安装效率比传统螺丝固定的方案提升60%以上，后期维护拆卸也只需要松开卡扣就能将屏体从正面取出，不需要拆解机柜内部的走线。屏体整体厚度为40mm，背部预留了20mm的走线空间，就算是柜内安装空间比较紧凑的小型专机，也能顺利完成安装，不会和柜内的PLC模块、接线端子排产生空间干涉。

在实际选型适配时，这类屏的结构尺寸通用性极强，同尺寸不同品牌的工业HMI开孔尺寸偏差通常在5mm以内，老旧设备的触控屏损坏替换时，只需要稍微修整面板开孔就能完成替换，不需要重新加工整个操作面板，大幅降低设备改造的工时成本。结构设计上，前框采用ABS+PC混合注塑材质，表面做了细咬花处理，不容易残留指纹和油污，日常清洁只需要用中性清洁剂擦拭即可，不会腐蚀面板表面。中框采用冷轧钢板冲压成型，表面做黑色喷塑处理，兼顾结构强度和电磁屏蔽性能，能够屏蔽车间内变频器、伺服电机产生的电磁干扰，避免屏幕出现花屏、触控漂移的问题。

从三维建模的角度看，做设备整体布局时，需要重点确认屏体的安装深度、接口位置的出线空间，避免出现屏体装上去之后通讯线插不上的问题，同时要在面板模型里预留密封胶条的压缩量，通常胶条压缩量设置为1mm就能保证正面防护等级达标，不会出现缝隙渗水的问题。另外屏体正面的四个角做了R3的圆角处理，建模时不要做成直角，避免和实际安装时的面板开孔产生干涉，安装卡扣的位置在屏体上下左右四个侧面各有两个，建模时要预留卡扣的弹出空间，不要在卡扣对应位置布置其他结构件，否则会导致屏体无法卡紧。

在实际产线应用中，这类触控屏通常安装在设备操作面的腰部高度，也就是距离地面1.2-1.5m的位置，刚好对应操作人员站立时的视线高度，不需要低头或者抬手就能完成操作，结构设计时要考虑操作视角的问题，屏幕的可视角度为左右120度、上下100度，就算操作人员站在设备侧面也能看清屏幕上的参数，不需要刻意正对屏幕。屏幕下方预留的三个小孔是状态指示灯的导光孔，分别对应电源、运行、通讯三个状态，不需要打开柜门就能通过指示灯判断设备的运行状态，日常巡检效率更高。
