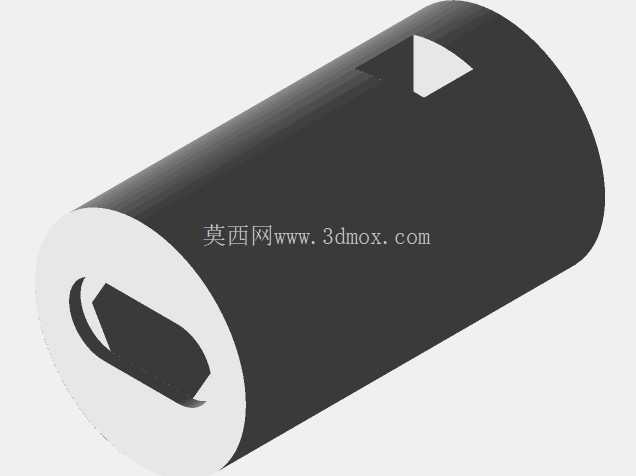

直径38mm紫外可见光谱实验比色皿固定支架

在紫外/可见光谱分析实验场景中，比色皿的固定稳定性直接影响光路对准精度，进而决定最终检测数据的重复性与可靠性。这款适配直径38毫米安装空间的比色皿支架，正是针对紧凑型光谱检测设备的内置安装需求设计，解决了小直径光路通道内比色皿定位偏移、拆装不便的实际工程问题。

从实际使用场景来看，这类支架多集成在便携式光谱仪、在线水质检测探头、小型实验分析装置的光路腔体内部，需要在有限的圆柱型安装空间内完成比色皿的夹持固定，同时保证光路穿过比色皿通光面时无遮挡、无偏折。设计阶段首先明确了安装边界：整体外轮廓适配直径38mm的圆柱腔体，无需额外调整安装位即可直接嵌入对应规格的光路通道内，减少设备整体的结构改造成本。

功能特性上，支架采用一体化圆柱式结构，侧面开设与比色皿外形匹配的插槽，插槽的尺寸公差控制在±0.05mm范围内，既保证标准规格比色皿可以顺畅插入取出，又能避免实验过程中比色皿出现晃动偏移。支架端面预留的通光缺口与光路轴线完全重合，通光区域边缘做了倒角处理，避免杂散光在缺口边缘产生反射干扰检测结果。不同于常见的平板式比色架，圆柱型外轮廓可以直接与圆形光路管的内壁贴合，安装时仅需在腔体侧壁设置对应的定位卡点即可完成固定，不需要额外设计复杂的压块、螺丝固定结构，大幅简化了光谱设备内部的装配流程。

设计思路上，优先考虑实验操作的便捷性与光路的稳定性：比色皿插槽的深度经过反复验证，插入后比色皿的通光中心恰好与支架轴线重合，安装时不需要反复调整位置即可对准光路；支架整体采用遮光性较好的材质制作，内壁做哑光处理，减少光路内部的漫反射，降低检测的背景噪声。针对不同厚度的比色皿使用需求，插槽的开口尺寸做了兼容设计，既可以适配常规10mm光程的标准比色皿，也能兼容同外形尺寸的石英比色皿、一次性塑料比色皿，满足不同实验场景的耗材使用需求。

从安装边界来看，支架的轴向长度根据光路腔体的预留空间做了匹配设计，两端面与腔体内部的隔光台阶贴合后，恰好将光路通道封闭，避免外界杂散光进入检测区域。插槽的开口方向与设备的耗材更换口对齐，实验人员不需要拆解设备即可完成比色皿的取放操作，大幅提升批量实验时的操作效率。不同于实验室大型分光光度计的外置比色架，这款紧凑型支架更适合集成在小型化、便携式的光谱检测设备中，在有限的空间内完成比色皿的精准定位，保证设备在移动、现场检测场景下依然能保持稳定的检测精度。

实际工程应用中，这类支架的结构设计需要平衡加工成本与使用精度：一体化的圆柱结构可以直接通过棒料加工成型，不需要复杂的拼接装配，加工工序简单，批量生产时的一致性更容易保证。插槽的边角处做了圆角过渡，避免取放比色皿时刮蹭比色皿外壁造成划痕，影响通光效果。端面的通光缺口尺寸略大于比色皿的通光区域，既保证光路完全通过，又能遮挡比色皿非通光区域的杂散光，进一步提升检测数据的准确性。在现场快速检测、在线水质监测、便携式实验分析等场景中，这种小直径集成式比色皿支架可以有效降低设备的整体体积，同时保证光学检测的稳定性，是紧凑型光谱分析设备中不可或缺的结构配件。
