双轨平移式多工位夹持搬运机构

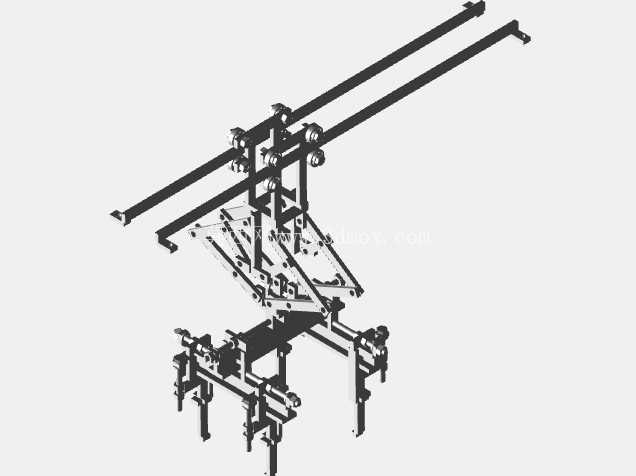

　　该机构主要应用于3C电子零部件组装、小五金件工序流转、轻载物料工位间转运的自动化产线场景，适配产线节拍在12-20次/分钟的中低速输送需求，可完成水平方向长距离跨工位的物料取放动作，替代人工完成重复性的上下料搬运作业，降低人工操作的重复劳动强度，同时规避人工取放料带来的定位偏差、物料磕碰损伤问题。从结构布局来看，整套机构采用双平行长导轨作为水平运动的承载基础，导轨采用标准重载线性滑轨选型，跨距设置为320mm，单根导轨有效行程可达1200mm，能够覆盖产线上4-6个相邻加工工位的取放料范围，导轨安装面预留有M6的沉头安装孔位，可直接通过内六角螺栓固定在铝型材搭建的产线机架上，安装基准面的平面度要求控制在0.05mm/m以内，避免导轨安装扭曲导致运动卡滞。

　　水平运动的驱动端布置在导轨侧方，采用同步带传动搭配伺服电机的驱动方案，传动比设置为1:3，可实现0.2m/s的平稳运行速度，启停阶段的加减速曲线设置为S型，能够减少机构高速启停时的晃动，保证末端夹持位置的重复定位精度控制在±0.1mm以内，满足多数精密组装工序的定位要求。中部的升降与夹持模组通过滑座连接在双导轨上，滑座与导轨滑块之间设置有过渡连接板，连接板上集成了气动管路走线槽与传感器安装位，可根据实际工位需求加装到位检测光电开关、物料有无检测光纤传感器，实现取放料动作的闭环控制。

　　升降部分采用双导杆气缸作为执行元件，导杆的导向精度可保证升降过程中末端夹爪不会出现偏摆，升降行程设置为80mm，能够适配不同高度的工装治具取料需求，夹爪部分采用平行气动夹指，可根据搬运物料的外形更换定制夹爪块，夹爪的开合行程范围为10-40mm，可夹持重量在2kg以内的规则外形工件。整套机构的框架部分采用标准铝型材与钣金件拼接设计，所有运动部件的外侧都预留有安全防护罩的安装孔位，可在实际投产时加装亚克力防护罩，避免运动部件与操作人员发生接触，满足产线的安全防护要求。从安装边界来看，整套机构的总宽度为480mm，总高度（含导轨安装座）为520mm，水平方向的安装长度可根据实际产线的工位间距调整导轨长度，安装时需要保证导轨的水平度误差不超过0.1mm/m，驱动端的电机安装座需要做加强筋加固，避免长时间运行出现电机座偏移导致的同步带跳齿问题。气路部分采用快插式接头连接，所有气管都通过拖链收纳在导轨侧方，拖链的弯曲半径设置为38mm，可随滑座水平运动同步移动，避免气管在长期往复运动中出现弯折磨损。

　　在实际选型适配时，可根据搬运物料的重量调整导轨的规格与驱动电机的功率，如果搬运物料重量超过2kg，可将线性滑轨更换为宽幅重载型滑轨，同时将驱动方案更换为齿轮齿条传动，提升整套机构的负载能力；如果产线节拍要求更高，可将气缸驱动的升降部分更换为伺服电缸，缩短升降动作的响应时间，适配更高频次的取放料需求。该结构的模块化设计程度较高，所有连接部位都采用标准件连接，不需要做定制化的焊接加工，现场安装时只需要按照装配图纸依次拼接导轨、滑座、驱动模组、夹持组件即可，后期维护时可单独更换磨损的滑块、气缸等易损件，降低设备的维护成本。
