桌面型铝件磨削数控加工机床设计

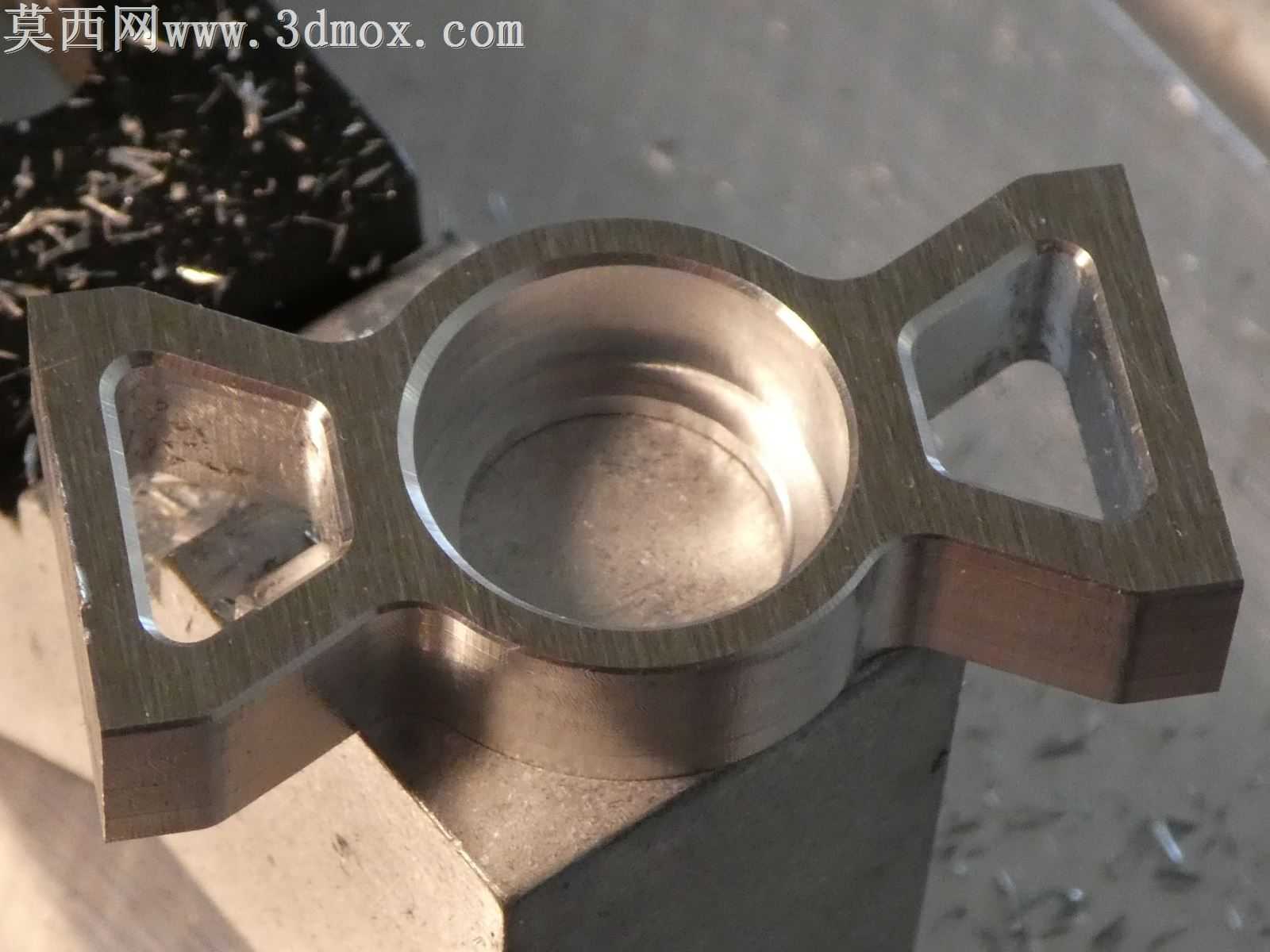

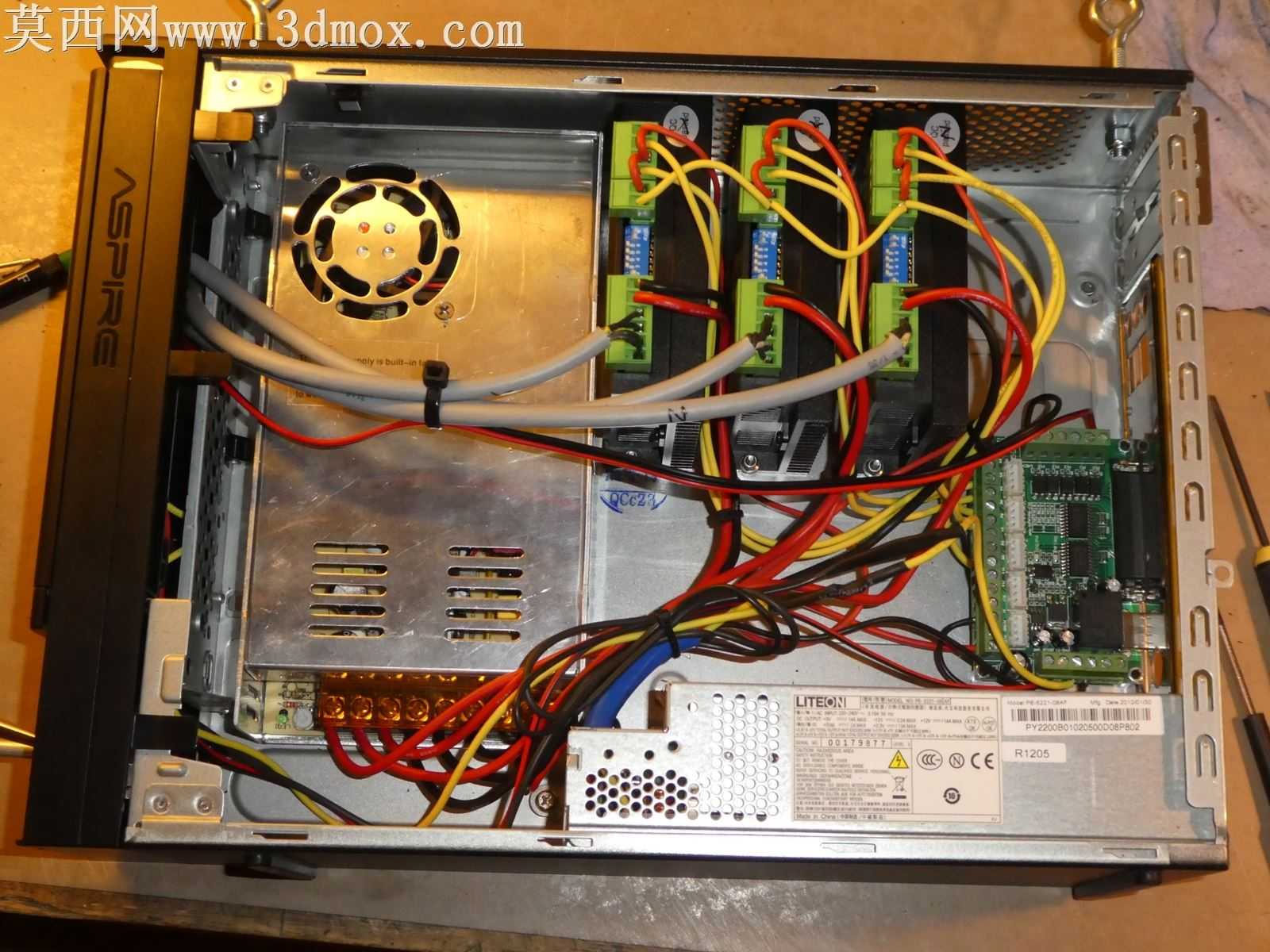

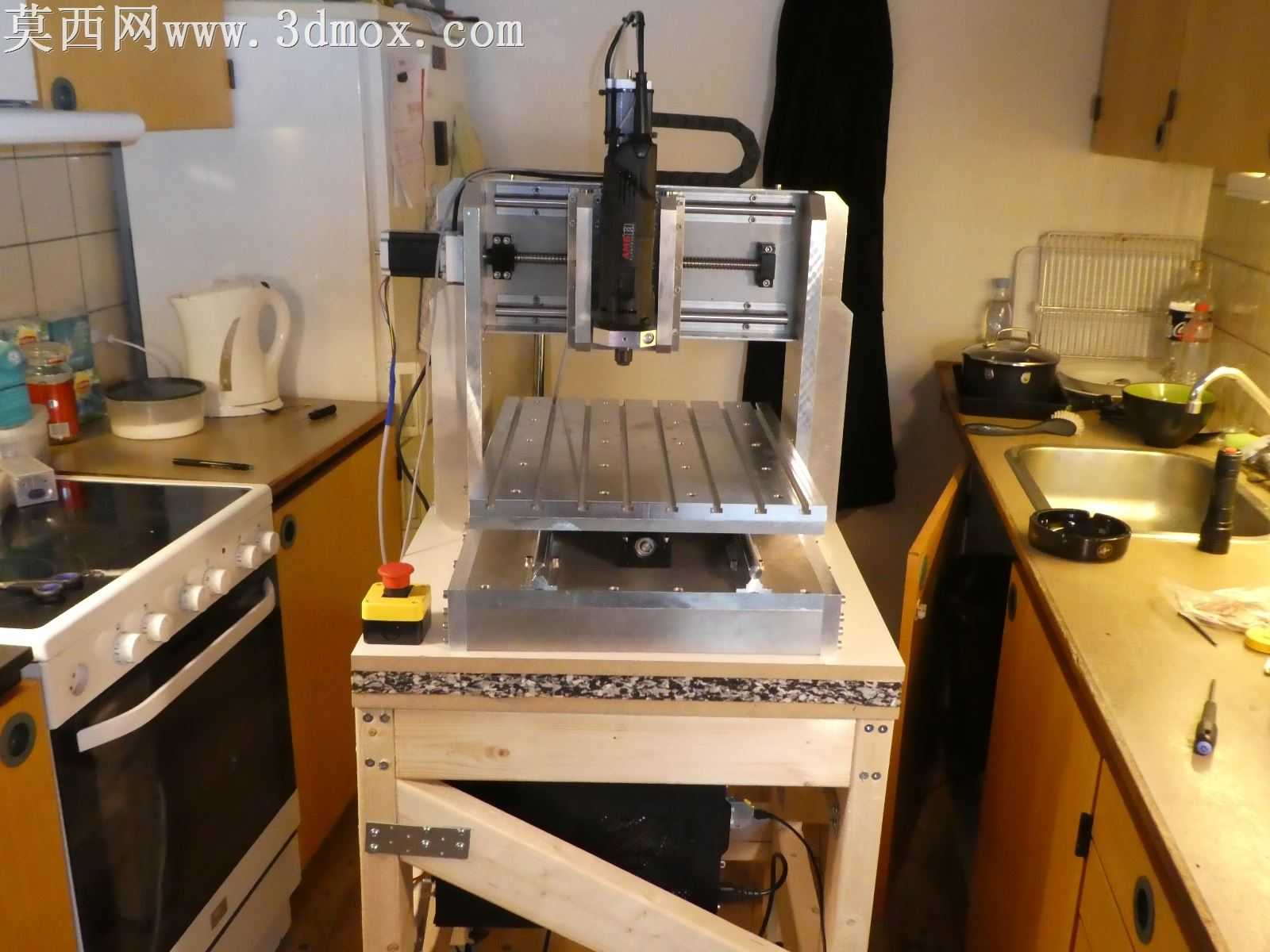

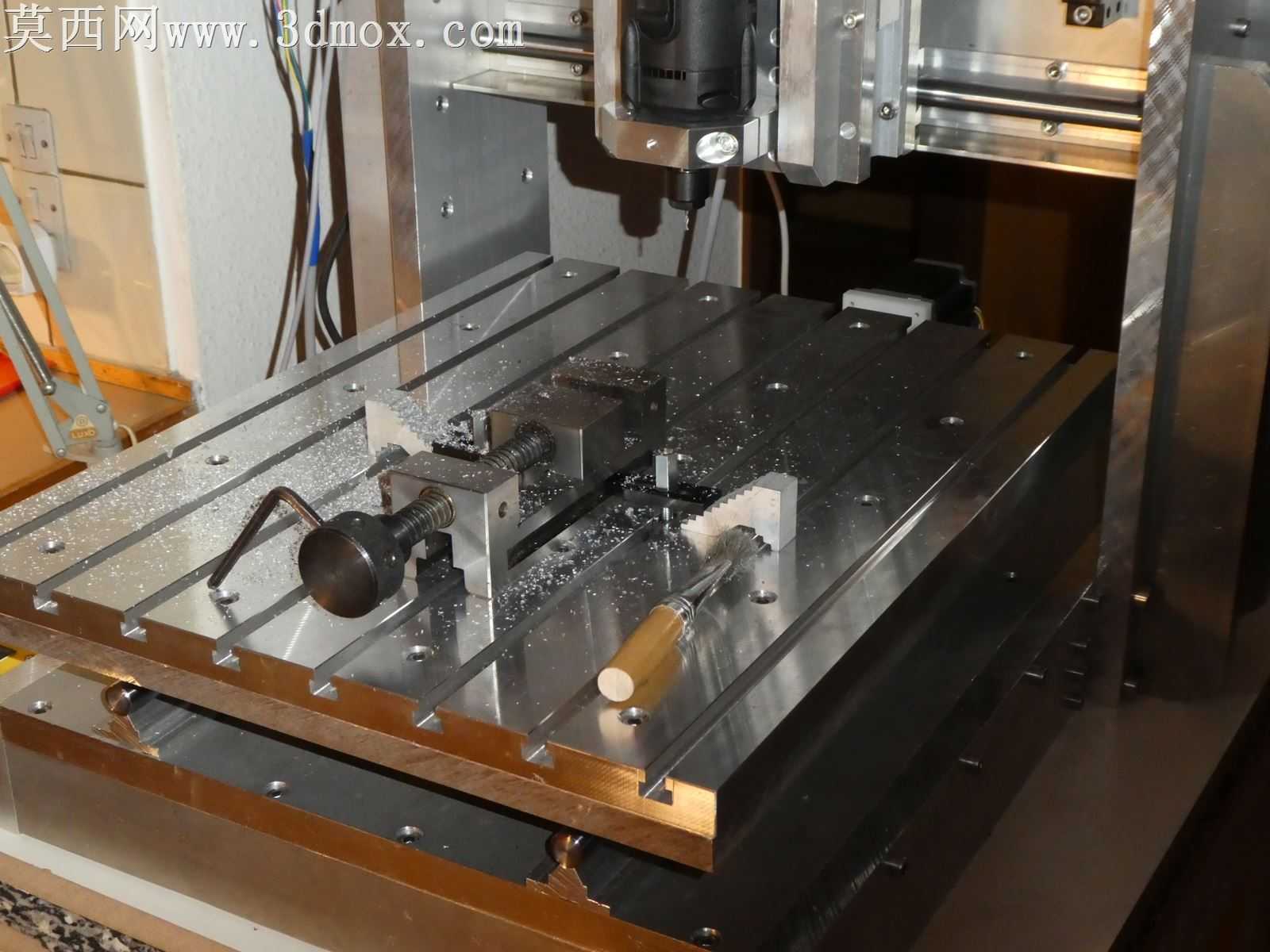

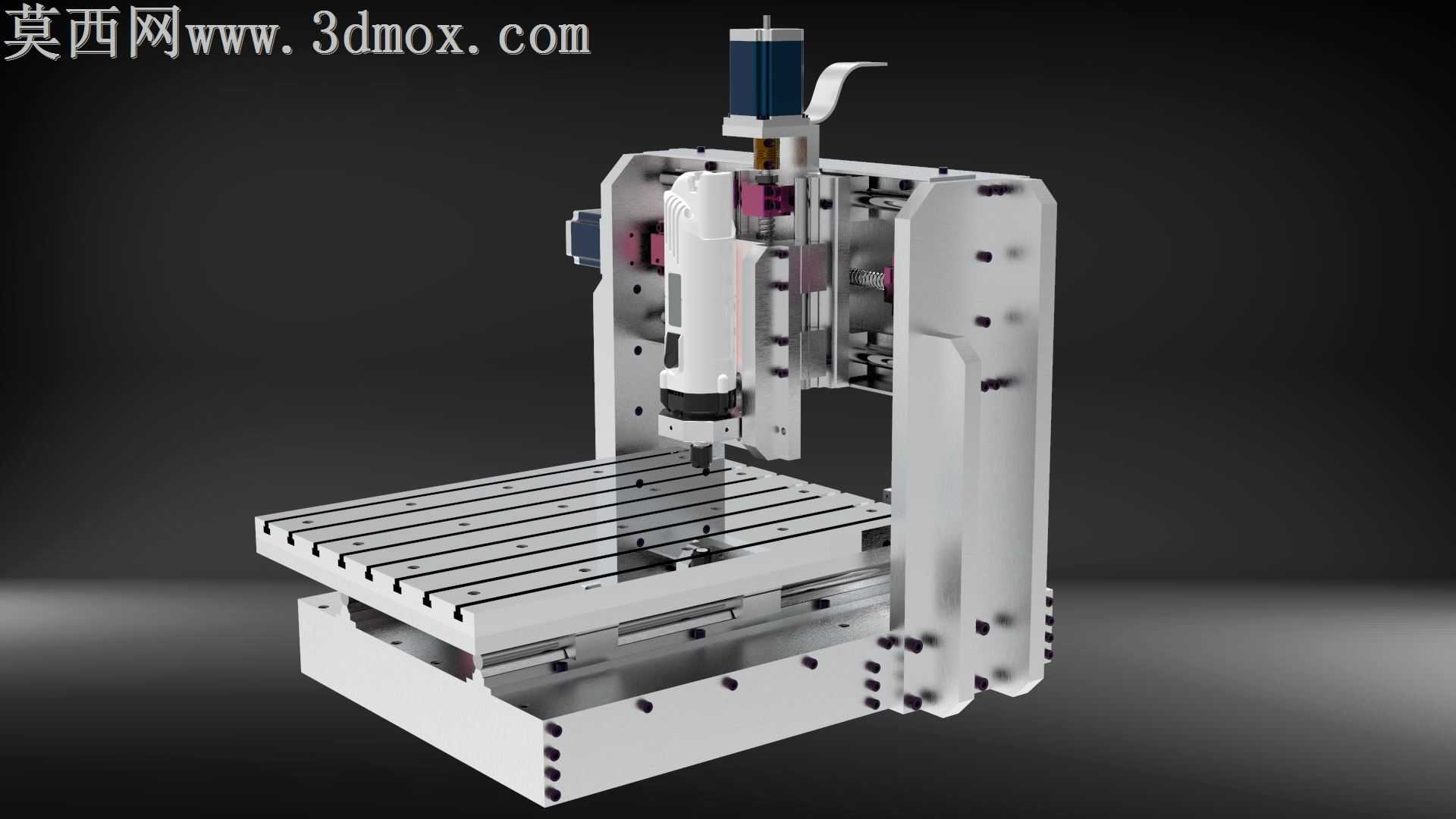

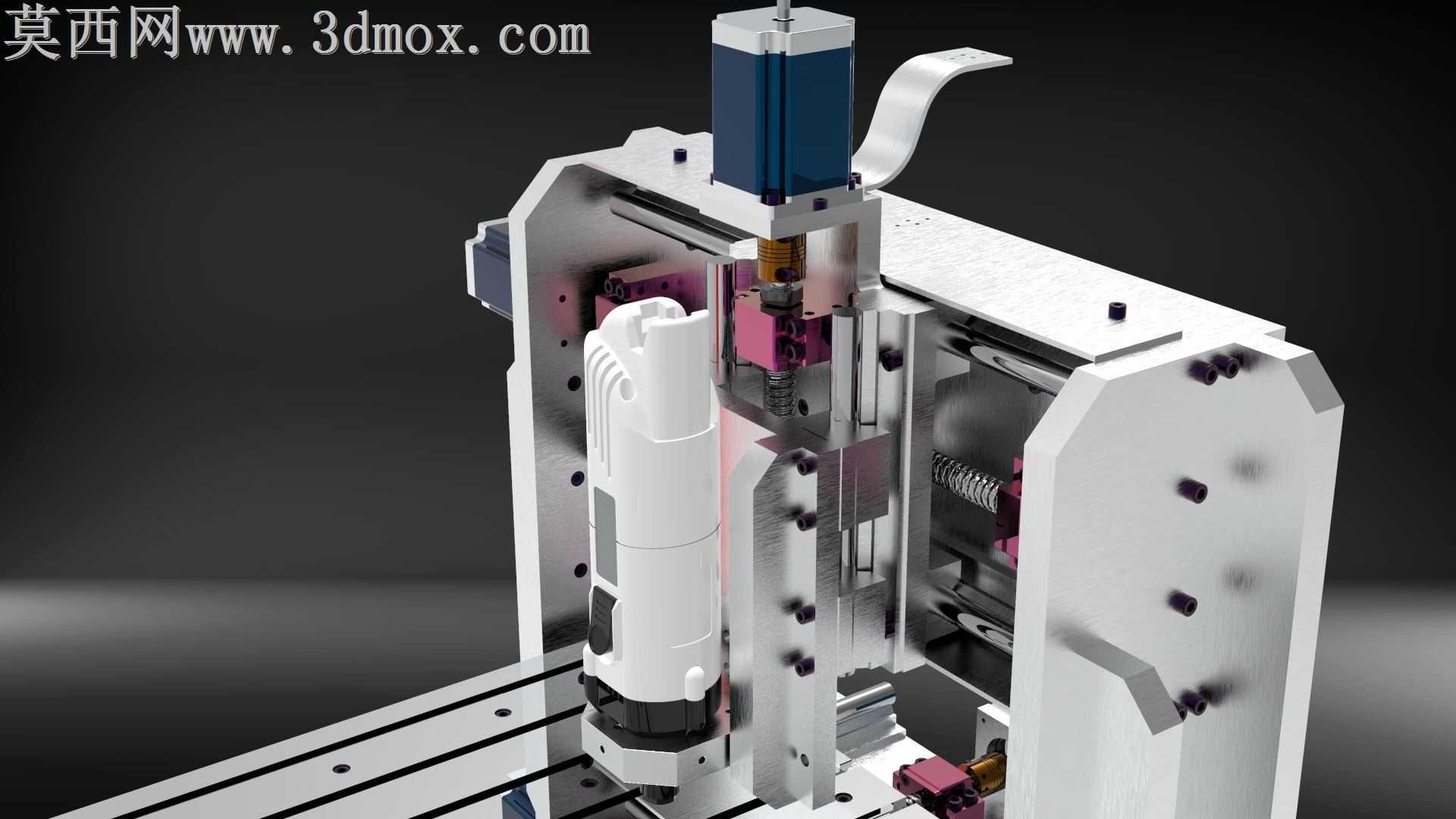

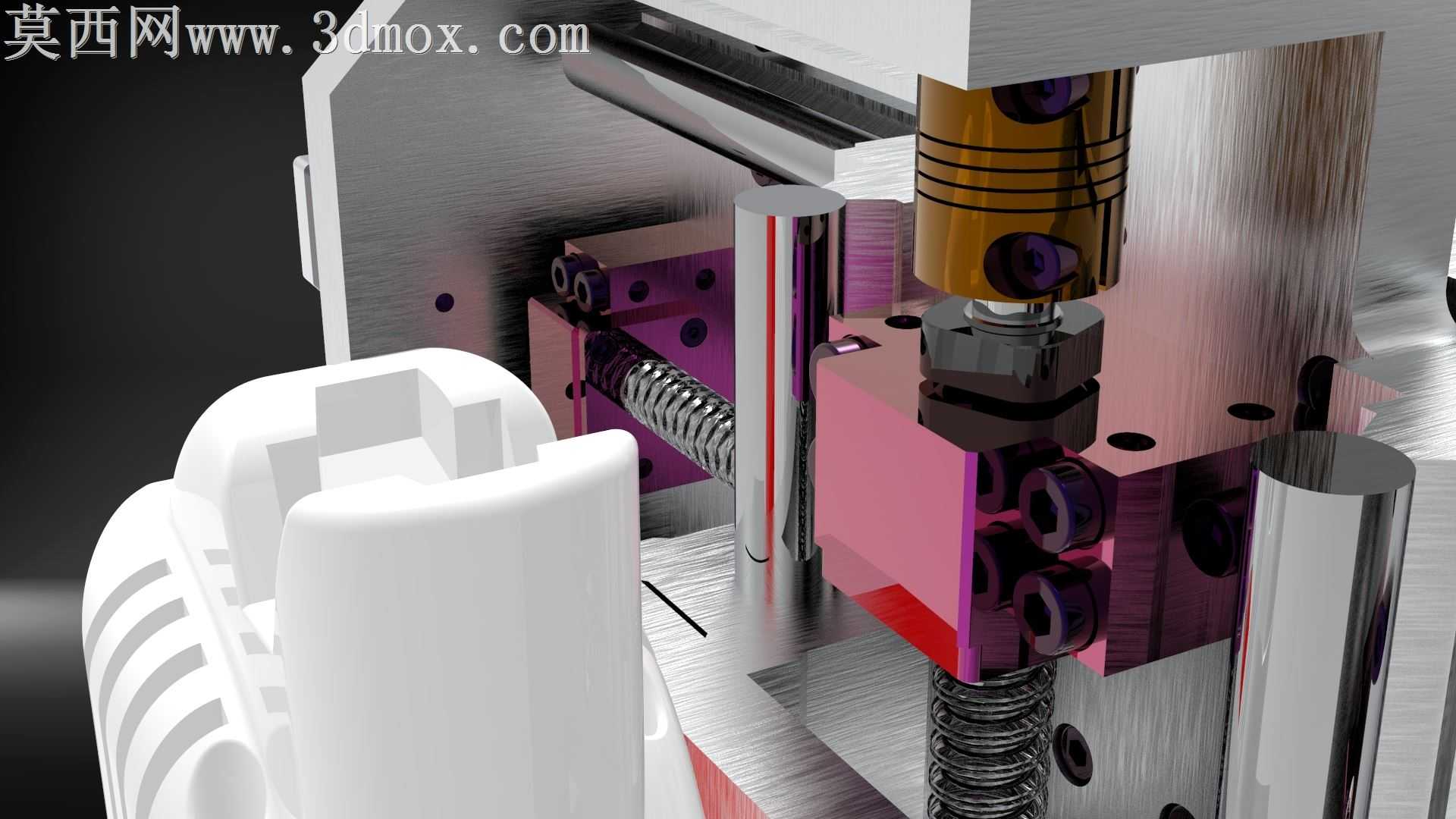

该三维模型为针对铝件磨削加工设计的小型立式数控加工设备，整体采用龙门式框架结构设计，建模过程中严格遵循机械加工设备的结构合理性原则，对各功能部件的装配关系、运动行程、连接定位都做了精准的还原。模型主体结构包含床身底座、移动式工作台、立式立柱滑枕、主轴加工单元、传动导向组件几大核心部分，床身与立柱采用加厚铝型材拼接的结构形式，对应20毫米铝料的加工刚性需求，建模时对每一处连接螺栓的定位、安装孔位都做了细节刻画，还原了真实设备的装配逻辑。工作台采用T型槽台面设计，方便加工工件的装夹固定，建模时还原了T型槽的标准截面尺寸，以及工作台下方的直线导轨传动结构，清晰呈现X轴方向的运动导向与传动布局。主轴单元采用高速电主轴配置，搭配Z轴方向的滑枕进给结构，建模时还原了主轴的安装固定方式、Z轴导轨滑块的装配位置，以及主轴端部的刀具装夹结构，同时对设备的限位组件、走线结构、操作手柄等附属细节也做了完整呈现。渲染阶段采用金属哑光材质模拟设备的铝制结构件，对导轨、螺栓等标准件采用金属亮面材质区分，主轴部分采用工程塑料与金属材质搭配还原真实外观，整体渲染光影采用工业产品常用的影棚布光方式，突出设备的结构轮廓与部件层次，清晰展现各部分的结构关系。该设备的设计定位为小型桌面级加工设备，主要针对铝件的磨削加工场景，整体结构紧凑，运动轴布局合理，在建模过程中充分考虑了实际加工时的刚性需求、运动行程范围、部件干涉问题，所有运动部件的位置关系都经过校验，确保结构逻辑符合真实数控磨床的设计规范，完整还原了小型数控磨床从床身到主轴、从传动到装夹的全结构细节，可用于设备结构参考、数控教学演示、加工方案验证等场景。
