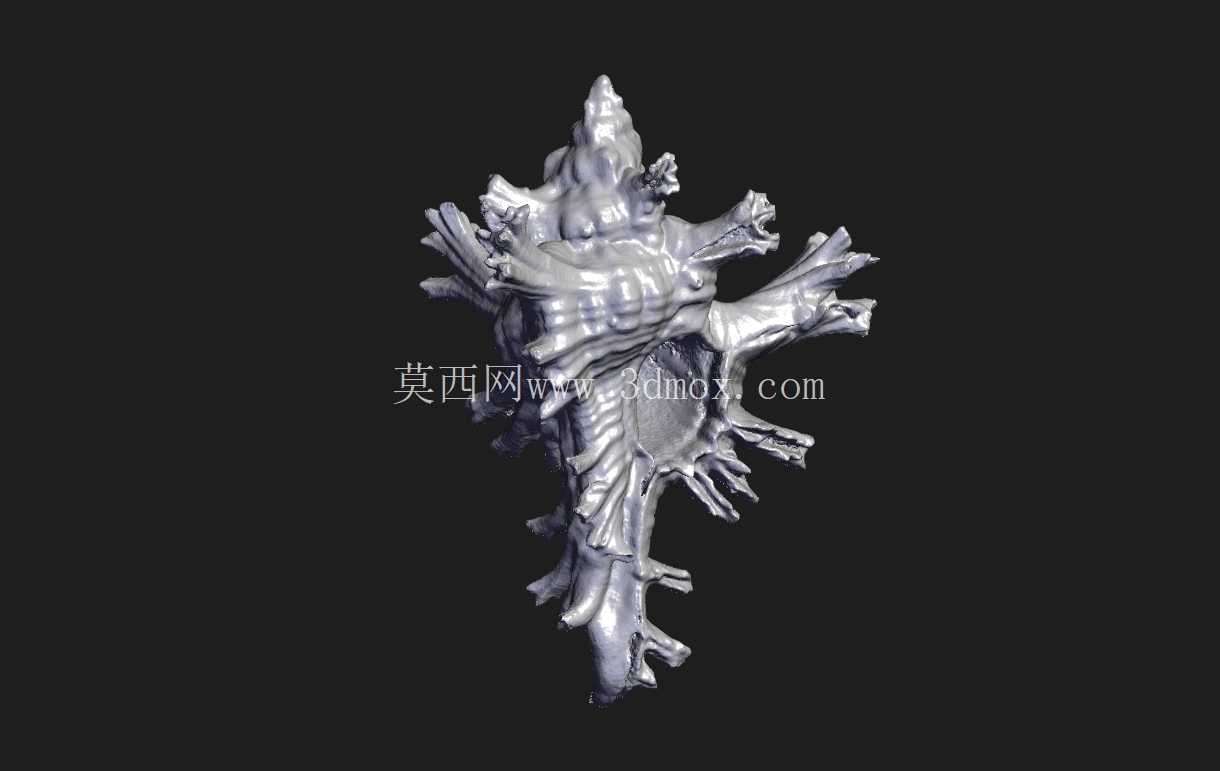

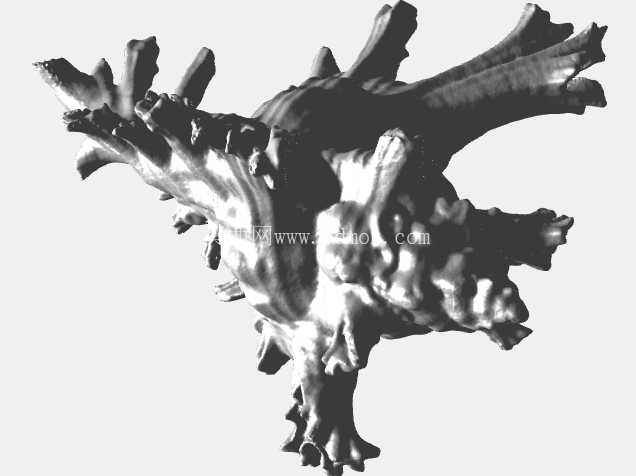

近景扫描获取的带棘刺贝壳立体造型

做仿生结构设计、文创衍生品开发的工程人员，大多接触过自然生物壳体的逆向建模需求，这类带复杂外凸棘刺、不规则曲面纹理的贝壳结构，靠传统卡尺打点、三坐标接触式测量根本无法完整采集表面细节，接触式测头甚至会碰断壳体上纤细的棘刺凸起，造成原始特征丢失。近景模式下的三维扫描作业，能在不接触被测件的前提下，完整捕捉壳体表面从主螺层到每一根棘刺末端的起伏轮廓，连壳体表面生长过程中留下的细微凹凸纹理、螺肋走向都能完整复现，不会出现传统建模时靠主观臆造补全曲面的问题。

从实际应用场景来看，这类高精度扫描得到的贝壳模型，首先可用于珠宝首饰的开模参考，很多银饰、树脂饰品的仿生贝壳吊坠设计，不需要从零开始绘制曲面，直接基于扫描点云做曲面重构，调整壁厚、预留浇铸流道位置就能直接用于失蜡铸造，比纯手工建模的造型更贴近自然生物的真实生长形态，不会出现人工建模常见的比例失调、棘刺排布生硬的问题。其次在文创产品开发领域，这类模型可用于3D打印制作装饰摆件、香薰石膏模具母模，扫描得到的模型表面细节足够丰富，打印后不需要过多手工修件就能直接翻模，能大幅缩短文创产品的打样周期。还有海洋科普类的互动展项制作，也会用到这类高精度扫描模型，做AR交互、虚拟展示时，模型的细节还原度直接决定展示效果，近景扫描获取的模型能保留贝壳表面的自然肌理，不会出现低精度模型的曲面糊化、特征缺失问题。

从结构特性来看，这类贝壳的主体是螺旋状中空壳体，外部分布的棘刺并非均匀排布，每一根棘刺的粗细、延伸角度、末端形态都有差异，主螺层的螺旋升角、壳体开口的轮廓弧度都是自然生长形成的非规则曲面，没有统一的数学公式可以直接生成。扫描作业时需要针对棘刺的纤细特征调整扫描参数，避免出现点云缺失，后期曲面重构时要注意区分壳体主体的厚壁区域和棘刺的薄壁区域，做3D打印或铸造工艺适配时，要针对棘刺末端做最小壁厚校验，避免加工时出现断尖、填充不足的问题。如果是用于模具开发，还要考虑拔模方向的选择，顺着螺层的螺旋走向设置拔模斜度，避免外凸棘刺形成倒扣，增加模具加工的复杂度。

从安装与使用边界来看，这类自然形态的模型没有标准化的安装接口，实际使用时需要根据应用场景做二次结构设计：如果是做首饰吊坠，要在壳体背部预留挂针安装位，安装位要避开螺层的薄壁区域，选择壳体厚度足够的位置做凸台结构，保证挂接强度；如果是做装饰摆件，要在壳体底部做平面切边，预留配重块安装空间，保证摆放时的重心稳定，不会因为外凸棘刺的重量分布不均出现倾倒；如果是用于翻模制作母模，要在模型外围合理设置分型面，尽量让外凸棘刺顺着脱模方向分布，减少模具抽芯结构的数量，降低模具加工成本。

很多工程人员做仿生设计时容易陷入一个误区，就是刻意把自然形态做的过于规整，反而失去了自然生物的真实感，而通过近景扫描获取的原始模型，本身就保留了自然生长形成的细微不对称特征，这些特征恰恰是仿生造型的核心辨识度来源。在做模型二次优化时，不需要把所有棘刺调整成统一长度、统一角度，只需要针对加工工艺要求，把过于纤细、容易断裂的棘刺末端做轻微加厚处理，把扫描过程中产生的点云噪点去除，保留原始的曲面起伏特征即可。另外在做不同工艺适配时，要注意模型的缩放比例：如果是做微缩首饰，要保证缩放后棘刺的最小尺寸满足加工工艺的最小精度要求，比如失蜡铸造的最小壁厚不能小于0.3mm，光固化3D打印的最小立柱直径不能小于0.2mm，缩放后要逐一检查每一处细小特征的尺寸，避免加工时出现特征丢失；如果是做大型装饰摆件，要在模型内部做加强筋结构，因为放大后的壳体中空结构如果壁厚不足，很容易出现变形、开裂问题，加强筋的排布要顺着螺层的走向设置，不要破坏外表面的整体视觉效果。
