汽车扰流板三维逆向扫描建模成果

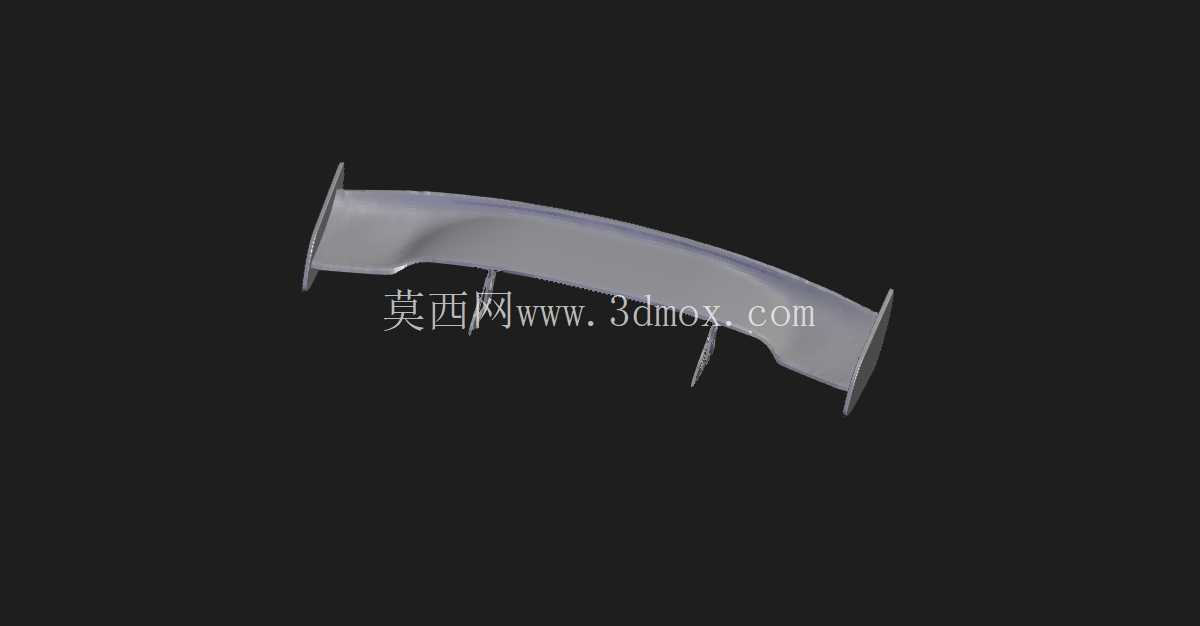

在汽车外观改装与空气动力学性能优化的实际工程场景中，扰流板作为直接影响车辆高速行驶下压力、气流梳理效果的关键外饰件，其曲面精度与安装匹配度直接决定装车后的实际表现。本次通过Revopoint RANGE 2设备完成扫描的汽车扰流板，完整还原了实物的复杂曲面特征，覆盖了从主体弧面到侧边安装支脚的全部细节，没有出现常规扫描中易出现的曲面断层、特征缺失问题。

从实际用途来看，这类扫描得到的三维数据可直接用于扰流板的改装件开模参考、受损部件的复刻替换、空气动力学仿真分析的原始模型输入，也能为同类型产品的结构优化提供实物基准。不同于正向设计中从参数化曲面开始搭建的建模逻辑，逆向扫描获取的模型完全贴合实物的实际成型状态，能够捕捉到量产件在注塑、成型过程中产生的细微形变，避免正向设计模型与实际装车件存在尺寸偏差导致的安装错位问题。

从功能特性层面看，该扰流板主体为大跨度弧形曲面，曲面过渡区域的曲率连续变化，两端带有垂直于主曲面的安装固定翼片，翼片上预留的安装孔位、定位凸点在扫描数据中都得到了完整保留，中部下方的两个小型定位支脚的形态、相对位置也完全匹配实物状态。这类结构的设计逻辑，是在保证扰流板自身空气动力学导流效果的前提下，通过两端翼片与车身尾箱侧围的贴合、中部支脚与尾箱上沿的定位，实现装车后的稳固固定，避免高速行驶下部件产生抖动甚至脱落。

在安装边界的尺寸把控上，扫描数据完整保留了各安装点位的相对位置关系：两端安装翼片的间距、翼片上固定孔的中心距、中部支脚与两端翼片的垂直高度差、主弧面的拱高与弦长参数，都可以通过扫描模型直接测量提取，不需要再对实物进行反复的接触式测量，大幅降低了改装件开发前期的测绘工作量。对于结构设计从业者而言，这类扫描模型可以直接作为设计基准，在其基础上进行安装卡扣的结构优化、材质减重的壁厚调整，或是针对不同车型进行安装点位的适配修改，省去了从零开始搭建曲面的大量时间。

在三维扫描的实际操作层面，这类大尺寸薄壁曲面件一直是扫描工作的难点：曲面反光容易导致点云缺失，薄壁边缘容易出现扫描噪点，跨度较大的弧面容易在拼接过程中出现累积误差。本次扫描通过配合扫描喷雾与标记点的方式，有效解决了深色塑料件表面反光的问题，标记点的合理布设保证了多视角点云拼接的精度，最终得到的模型曲面顺滑，边缘特征清晰，没有出现多余的噪点或是特征变形，能够直接用于后续的模型修复、3D打印验证或是模具设计工作。

从汽车改装行业的实际应用来看，这类高精度扫描得到的扰流板模型，能够帮助配件厂商快速完成同类产品的开发，不需要对原厂件进行破坏性测量，也能保证开发出的改装件与原厂安装位完全匹配，减少装车时的打磨调整工作量。对于三维建模从业者而言，这类实物扫描的模型也是学习A级曲面构建、逆向建模思路的优质参考素材，能够直观理解量产汽车外饰件的曲面过渡逻辑、安装结构的设计思路，理解空气动力学性能与安装可靠性之间的平衡设计逻辑。
