高精度工程级凸轮轴三维扫描数模

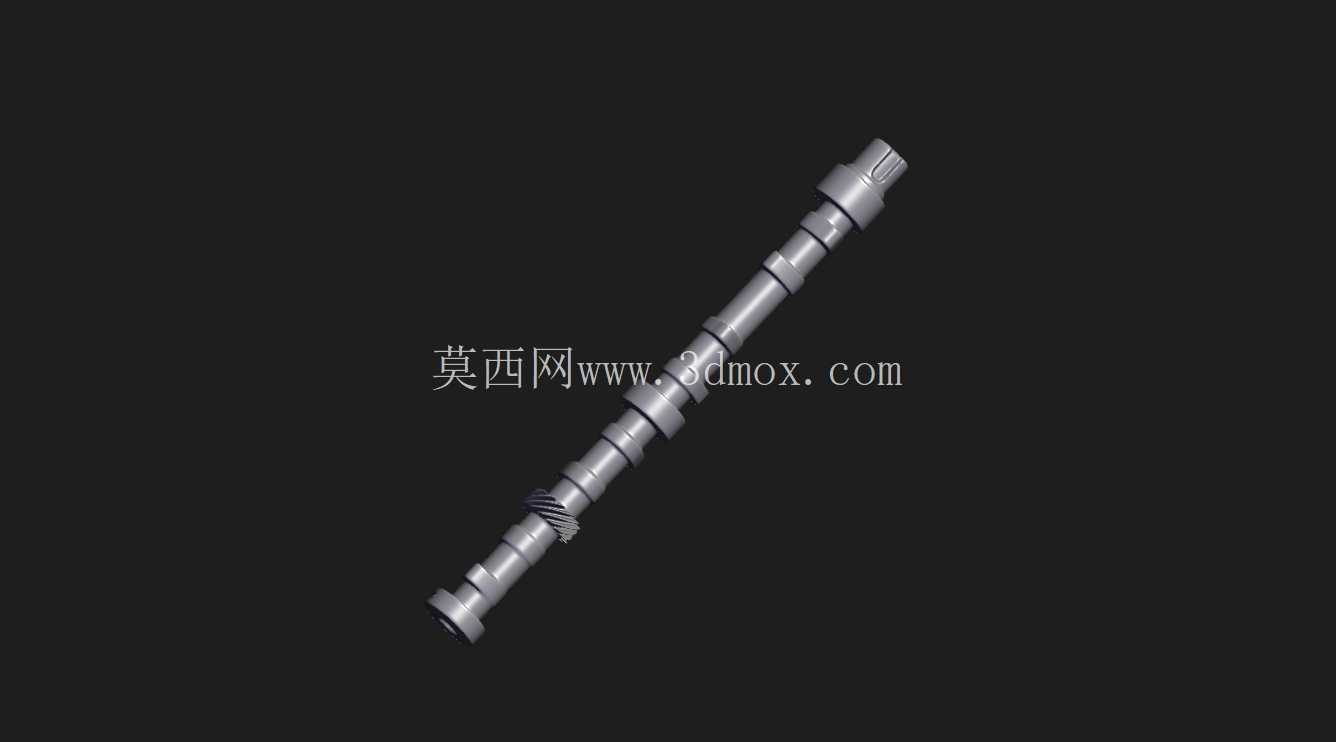

在往复式内燃机的配气机构里，凸轮轴是决定进排气时序、气门升程曲线的核心执行部件，其轮廓精度直接影响发动机的充气效率、怠速稳定性、高转速区间的动力输出表现，甚至会改变整机的NVH特性。本次获取的凸轮轴三维数模，是通过三维扫描设备完成的工程级逆向成果，扫描精度控制在0.2毫米级别，能够完整还原实物的所有几何特征，包括各凸轮桃形的型线轮廓、轴颈的圆柱度细节、端部的驱动结构、轴身集成的辅助传动齿形特征，没有出现常规扫描中容易出现的特征缺失、曲面破洞、轮廓偏移等问题。

从实际应用场景来看，这类高精度扫描数模的使用场景覆盖多个工程环节：在售后维修领域，当遇到停产老旧机型的凸轮轴配件断供时，可以依托该数模进行逆向建模，快速生成加工图纸，完成配件的复刻生产，无需反复测量实物、反复修配试装，大幅缩短维修配件的交付周期；在发动机改装领域，改装工程师可以在该数模基础上调整凸轮桃形的升程、包角、相位角参数，模拟不同型线对应的气门开启重叠角，匹配不同的进气歧管、排气头段设计，在开模加工前完成多轮仿真验证，减少实物试错的成本；在教学实训环节，该数模可以直接导入三维建模软件、运动仿真软件，让学习者直观理解凸轮轴的驱动逻辑、型线与气门运动的对应关系，比二维图纸的展示效果更具象。

从产品功能特性来看，该凸轮轴为整体式结构，沿轴向依次布置多组凸轮桃片，相邻桃片的相位角按照对应气缸的点火顺序精准排布，轴颈位置的直径公差、表面粗糙度要求直接决定了凸轮轴转动时的摩擦阻力与支撑稳定性，轴身集成的斜齿结构用于驱动附属部件，比如机油泵或者分电器，端部的连接结构用于接收曲轴传递过来的动力，通常是通过正时皮带、正时链条或者正时齿轮完成动力传递。扫描得到的数模完整保留了这些特征的相对位置关系，没有出现轴向尺寸错位、周向角度偏差的问题，能够直接用于装配干涉检查、运动仿真分析。

在逆向设计的思路上，本次扫描没有采用过度光滑的曲面处理方式，而是保留了实物表面的加工纹理细节，这一点对于复刻加工来说尤为重要——如果在逆向建模时过度平滑凸轮型线，会导致加工出来的零件与原厂设计的气门运动曲线出现偏差，轻则出现动力下降、怠速抖动，重则出现气门与活塞碰撞的严重故障。扫描过程中针对凸轮桃尖这个磨损最严重、精度要求最高的位置，做了重点的点云加密处理，确保桃尖的最高点位置、型线的过渡曲率与实物完全一致，轴颈的圆柱面也做了同轴度校验，保证数模导入工程软件后，能够直接提取出基准轴线，用于后续的尺寸标注、形位公差设置。

从安装边界来看，该凸轮轴的各轴颈直径、相邻轴颈的中心距、凸轮桃片的最大升程、端部连接结构的尺寸都与实物完全匹配，在做装配仿真时，可以直接将数模放入气缸盖的凸轮轴轴承座孔内，检查轴颈与轴承盖的配合间隙、凸轮桃片与气门挺柱的接触位置、转动时与周边缸盖结构、气门弹簧座的干涉情况，不需要额外做尺寸修正。轴身的斜齿参数也通过扫描数据完成了还原，在做传动系统匹配时，可以直接提取齿形参数，校验与从动齿轮的啮合间隙，避免安装后出现传动异响、磨损过快的问题。

对于三维建模从业者来说，这类扫描数模是很好的逆向建模参考素材，可以学习如何处理轴类零件的点云数据、如何提取回转体的基准轴线、如何拟合凸轮型线的高阶曲面，掌握这些技巧后，在处理其他轴类、盘类回转零件的逆向项目时，能够大幅提升建模效率与模型精度。对于结构设计人员来说，该数模可以作为配气机构设计的参考案例，对比不同机型凸轮轴的结构布置、桃形设计差异，理解不同动力取向的发动机在凸轮轴设计上的取舍逻辑。
