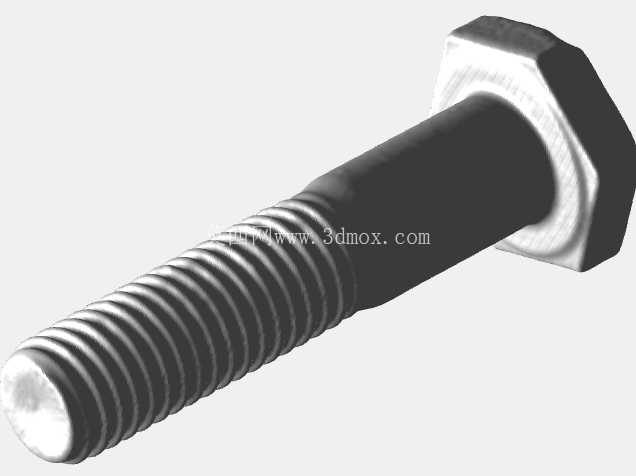

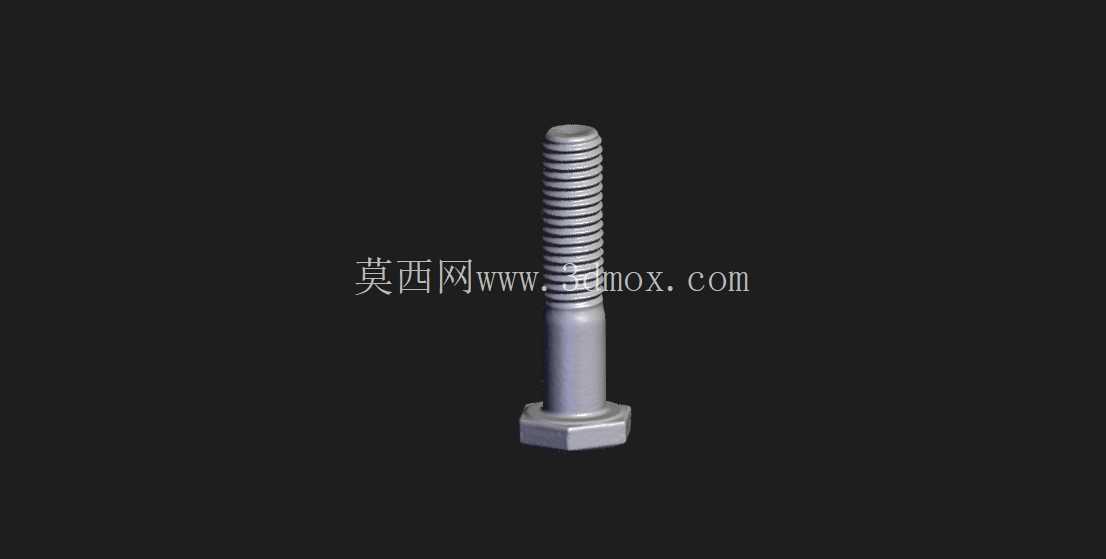

近距离扫描获取的外六角半螺纹螺栓三维数模

在常规机械装配场景中，螺栓作为最基础的可拆卸紧固连接件，广泛覆盖从普通民用设备机架拼装、小型机电产品壳体锁附，到重型工业装备的部件定位锁紧等各类工况，不同应用场景对螺栓的螺纹啮合长度、杆部光轴段长度、头部承压面积都有明确的工程要求。这款通过近距离三维扫描获取的外六角半螺纹螺栓数模，完整还原了实物的几何特征，没有对扫描获取的细节做过度的理想化平滑处理，能为结构设计阶段的虚拟装配校验、干涉检查提供更贴近实物的参考依据，避免理想化建模带来的装配间隙误判。

从结构特征来看，该螺栓头部为标准外六角构型，六个侧面的平面度、相邻面的夹角都与实物完全一致，头部与杆部衔接的过渡圆角也完整保留，这部分结构直接关系到装配时扳手的啮合贴合度，若建模时过度简化圆角或六角面的尺寸公差，在做装配工艺仿真、工具可达性校验时，很容易出现扳手空间预留不足、实际装配时套筒无法完全套入头部的问题。杆部采用半螺纹设计，靠近头部的一段为光轴结构，光轴段的直径略小于螺纹大径，这种设计在实际装配中，光轴段可以穿过被连接件的光孔，依靠螺纹段与另一侧的内螺纹件或者螺母啮合锁紧，光轴部分能承担一定的径向定位作用，同时避免螺纹段过长导致的装配刮蹭、螺纹牙损伤问题，适合用于被连接件总厚度较大、不需要螺纹完全贯穿的连接场景。

螺纹段的牙型轮廓通过近距离扫描完整采集，没有出现常规逆向建模中容易出现的牙型失真、螺距不均的问题，每一圈螺纹的牙顶、牙底弧度都和实物匹配，这一点对于需要做螺纹连接力学仿真的场景尤为重要——如果螺纹牙型的几何特征偏差过大，有限元分析时的应力集中点位置、螺纹牙的受力分布计算结果都会出现明显偏差，无法为连接强度校核提供可靠的参考。杆部末端的倒角结构也完整还原，装配时可以起到导向作用，方便螺栓快速对准内螺纹孔或者螺母的中心孔，减少装配对位的辅助时间。

在三维建模与逆向设计工作中，这类通过近距离扫描获取的标准件数模，相比参数化生成的理想模型，更适合用于设备维修、逆向仿制场景下的装配校验：很多在用设备的螺栓因为长期受力、安装时的磕碰，会出现轻微的外形形变，理想化的标准件模型无法匹配实际的装配空间，而扫描获取的数模能真实反映实物的实际尺寸边界，在做替换件设计、维修方案模拟时，能有效减少试装次数，降低维修配件的加工返工率。

从安装边界的角度来说，该数模完整保留了螺栓的所有外部轮廓尺寸，设计人员在做装配布局时，可以直接调用该模型校验螺栓安装后的头部突出高度、螺纹旋入深度、杆部与周边零部件的最小间隙：比如在钣金机柜的拼装场景中，需要确认螺栓头部突出机柜内壁的高度不会干涉内部安装的电气元件；在传动部件的连接场景中，需要确认螺栓光轴段与周边旋转件的安全间隙，避免运转过程中出现剐蹭。半螺纹的设计也决定了它的适用场景：当被连接件的总厚度超过螺纹段长度时，无法完成有效锁紧，这一点在选型时可以通过数模的尺寸直接核对，避免出现选型错误导致的连接失效。

另外，外六角头的设计决定了它可以承受更大的锁紧扭矩，相比内六角、十字槽头型的螺栓，外六角结构的受力接触面积更大，锁紧时不容易出现打滑、头部槽口损伤的问题，适合需要较大预紧力的连接部位，比如设备机架的主承重连接、动力部件的底座固定等场景。扫描获取的数模也能为定制化螺栓的设计提供基础参考，设计人员可以在该数模的基础上，根据具体工况调整螺纹长度、光轴段直径、头部厚度等参数，不需要从零开始建模，能有效缩短非标紧固件的设计周期。在做装配工艺规划时，还可以基于该模型模拟螺栓的穿入路径，确认装配过程中螺栓是否会与周边结构发生碰撞，提前优化装配顺序，减少现场装配的操作难度。
