多齿切削刀盘三维扫描逆向结构

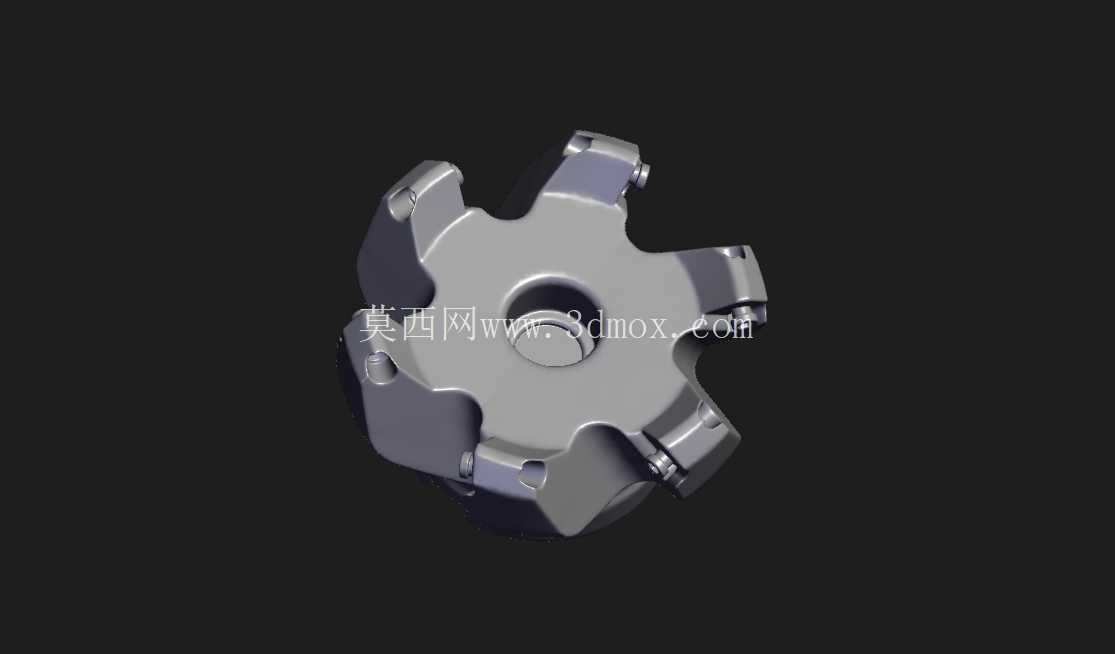

　　本次逆向还原的多齿切削刀盘，是金属切削加工场景里的核心装夹刀具部件，日常主要配套在立式铣床、端面加工专机上，完成铸件、钢件的平面开粗、台阶面修铣、焊疤去除这类加工工序，在汽配零部件加工、通用五金件批量生产、模具钢粗加工工位的出镜率极高。从扫描获取的点云重构结果来看，刀盘整体采用盘类对称结构设计，中心设置带定位止口的安装孔，这个止口的尺寸公差直接决定刀盘装夹后的径向跳动量，实际装配时要和机床主轴端面的定位凸台完全贴合，配合端面锁紧螺栓完成固定，安装边界要保证刀盘旋转时所有刀齿的外圆轨迹不超出机床护罩的安全防护范围，同时和工件夹具保留至少5mm以上的安全间隙，避免加工过程中出现撞机风险。

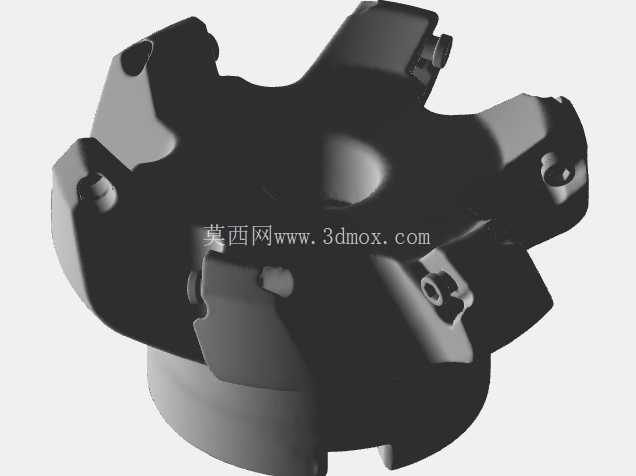

　　刀盘周向均匀分布六个刀齿安装位，每个安装位都设计了刀片定位槽与压紧螺钉孔，可更换不同牌号的硬质合金可转位刀片，不用整体更换刀盘就能完成不同材质工件的切削加工，大幅降低生产耗材成本。刀齿的排布角度做了专门的偏置设计，切削时每个刀片的切入切出顺序错开，能有效降低切削过程中的振动，改善加工面的粗糙度，同时减少主轴受到的连续冲击载荷，延长主轴轴承的使用寿命。刀盘基体采用合金钢材质，扫描还原的结构里能看到基体上做了多处减重凹槽，在保证整体结构刚性、满足大切深切削强度要求的前提下，尽可能降低刀盘自身重量，减少主轴高速旋转时的动平衡校正难度，也能降低主轴启动时的负载扭矩。

　　从逆向建模的细节来看，每个刀位的定位面都设计了微小的倾斜角度，让刀片安装后形成自然的切削前角与后角，不用额外对刀片做修磨就能保证合理的切削角度，降低一线操作人员的调机难度。这类刀盘在铸造件的后处理工序里应用尤其广泛，刚脱模的铸件表面存在分型面飞边、浇冒口残留，用这类多齿刀盘做端面铣削，单次走刀就能完成大面的余量去除，加工效率比单齿焊接刀具提升三倍以上。在做三维逆向重构的时候，要重点关注中心安装孔的同轴度、每个刀位定位面的平面度、周向刀齿的等分精度这几个核心形位公差，这些参数直接决定刀盘装配后的实际切削性能，如果重构时尺寸偏差超过0.02mm，实际使用时就会出现刀片磨损不均、加工面振纹、切削噪音过大的问题。

　　另外刀盘上的螺钉沉孔深度也要严格匹配扫描数据，沉孔过浅会导致压紧螺钉突出刀盘端面，旋转时容易刮擦工件或者夹具，沉孔过深则会降低螺钉的锁紧强度，大切深切削时容易出现刀片移位的问题。从实际生产的选型角度来说，这类六齿结构的刀盘更适合中等功率的加工设备，每齿进给量可以设置在0.1-0.15mm区间，切削线速度根据加工材质调整，加工铸铁件时线速度控制在80-120m/min，加工普通碳钢件时线速度控制在120-180m/min，能获得比较均衡的刀具寿命和加工效率。扫描获取的完整三维数据，可以直接用于刀盘的仿制生产、结构优化，也可以作为数控加工编程的辅助参考，帮助编程人员提前预判刀路和工件、夹具的干涉位置，减少实际试切的时间成本。
