在非平行轴动力传递场景中,双曲面齿轮是解决空间交错轴动力换向、扭矩传递的核心部件,这类齿轮最早在汽车主减速器中得到规模化应用,后续逐步延伸到精密机床进给机构、工业机器人关节传动、高端农机传动箱等对传动平稳性、承载能力有较高要求的场景。和常规直齿锥齿轮、弧齿锥齿轮不同,双曲面齿轮的两轴线存在固定的偏置距,啮合过程中齿面接触线持续移动,不会出现整齿突然进入或退出啮合的冲击,传动噪音更低,同时啮合齿面的相对滑动可以形成稳定的油膜,在重载工况下的齿面抗胶合能力更优。
从结构设计逻辑来看,双曲面齿轮的齿面属于复杂空间曲面,建模过程中需要先确定两轴的空间夹角、偏置距、传动比三个核心边界参数,再基于共轭曲面啮合原理推导齿面的母线运动轨迹,不能用常规的拉伸、旋转等基础特征直接生成。实际建模时需要先完成节锥面的参数化搭建,匹配主动轮与从动轮的节锥相切关系,再根据齿高系数、压力角、螺旋角参数生成单个齿的齿廓曲面,通过圆周阵列完成整体轮齿布局,最后对齿端进行倒角修形,避免装配过程中齿棱发生干涉。

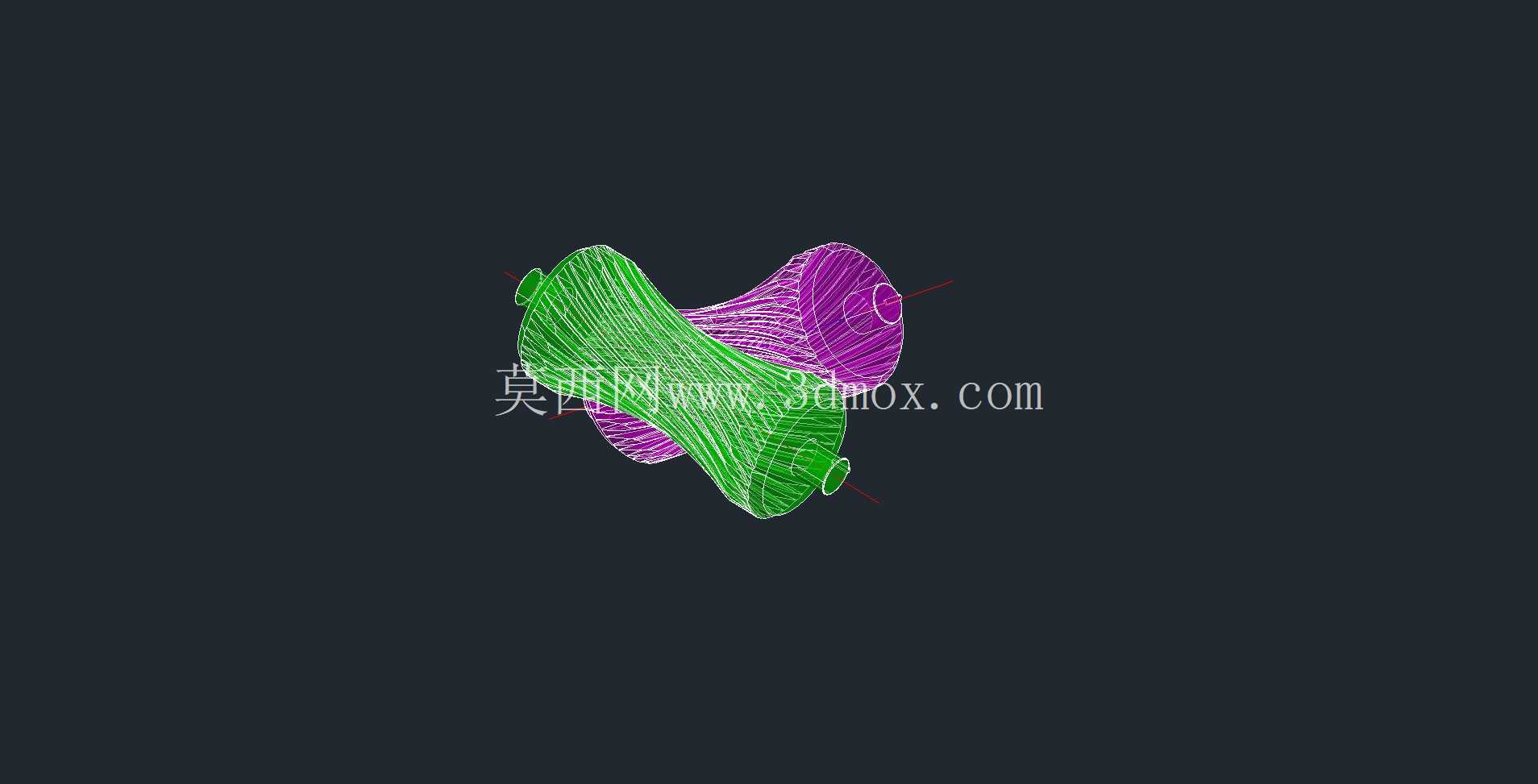

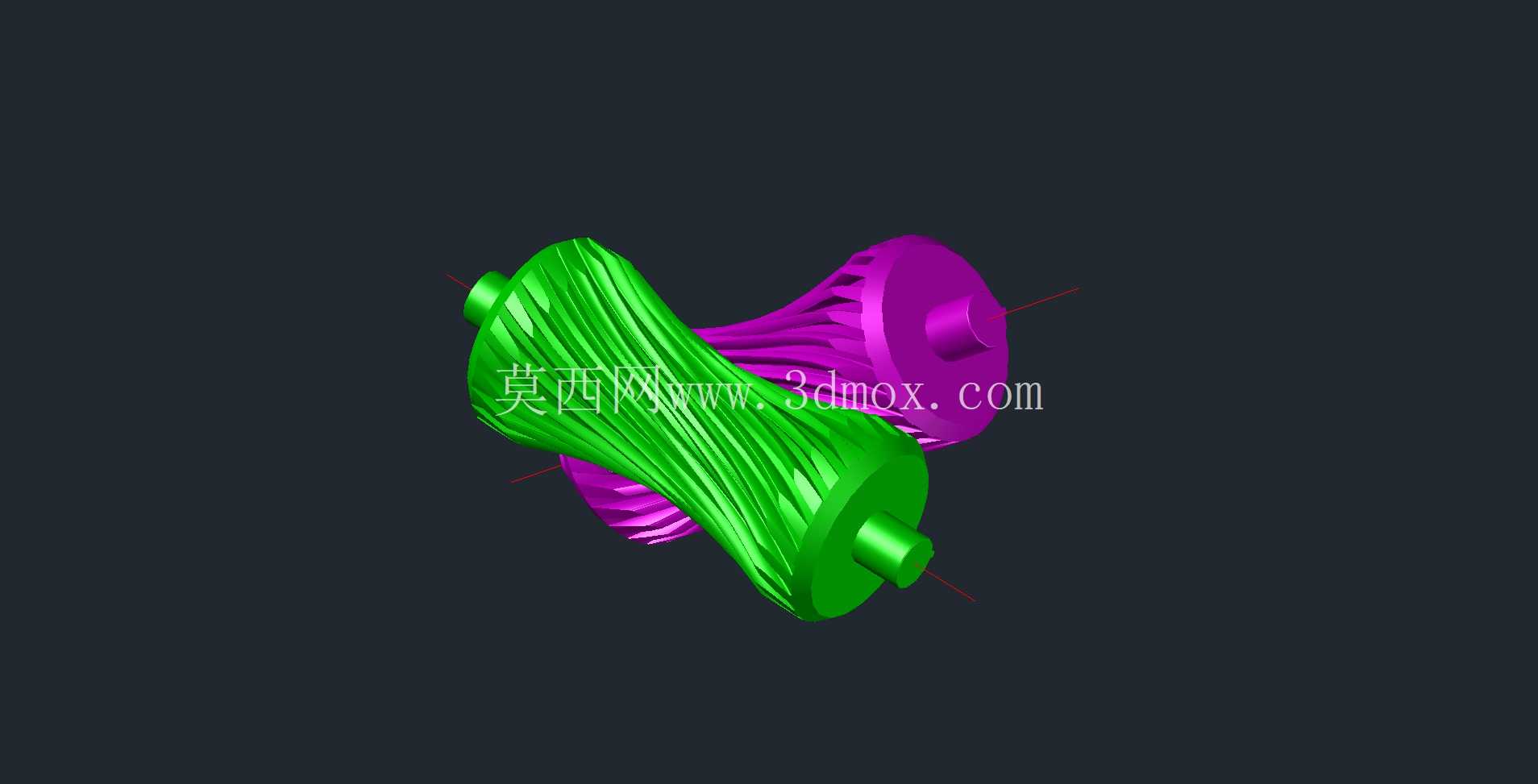

这类齿轮的主动轮通常采用鼓形齿结构,也就是图中呈现的两端带安装轴颈的绿色轮体,轮齿沿轴向呈连续的弧形分布,齿向曲率和从动轮的齿面曲率完全匹配,啮合时的接触区域集中在齿面中部,不会出现边缘接触导致的应力集中。从动轮的轮齿沿径向分布,和主动轮呈空间交错布置,两轴的垂直距离也就是偏置距的取值直接影响齿轮的承载能力,偏置距越大,主动轮的螺旋角越大,啮合重合度越高,但对应的轴向力也会同步提升,设计时需要匹配对应规格的角接触轴承来抵消轴向载荷。
从安装边界来看,这类齿轮对装配公差的要求远高于平行轴圆柱齿轮,装配时需要严格控制两轴的轴向位置度、轴交角误差,误差超过0.05mm就会导致接触区偏移到齿端,运行过程中出现异常磨损甚至断齿。实际应用中,双曲面齿轮的安装通常会设置调整垫片组,通过增减垫片厚度来调整主动轮的轴向窜动量、从动轮的啮合侧隙,侧隙一般控制在0.1mm到0.25mm之间,根据传动精度等级做对应调整。
在设备实际运行过程中,双曲面齿轮的传动效率可以达到90%以上,相比蜗轮蜗杆传动有明显的效率优势,同时因为啮合过程中存在沿齿长方向的滑动,必须使用专用的双曲面齿轮油进行润滑,不能用普通齿轮油替代,否则会在短时间内出现齿面擦伤、胶合的失效形式。在精密传动场景中使用的双曲面齿轮,还会对齿面进行磨齿加工,将齿面粗糙度控制在Ra0.8以下,进一步降低传动噪音,提升传动精度保持性。
建模过程中需要特别注意轮齿的根切校验,当主动轮齿数过少时,齿根位置会出现根切现象,削弱轮齿的弯曲强度,设计时需要通过齿顶高系数的调整来避免根切,同时对齿根位置做圆角过渡,降低应力集中系数。轮体两端的轴颈尺寸需要和配套的轴承内孔尺寸匹配,轴颈上通常会设置卡簧槽或者锁紧螺纹结构,用于齿轮的轴向固定,避免运行过程中齿轮发生轴向窜动导致啮合失效。
不同于常规圆柱齿轮的平面啮合特性,双曲面齿轮的啮合接触是空间曲面的连续贴合,建模完成后需要做干涉检查,模拟齿轮转动一个完整啮合周期的过程,确认轮齿在进入啮合、啮合中点、退出啮合三个位置都没有实体干涉,侧隙均匀一致。在重载应用场景中,还需要对轮齿做有限元强度校核,计算额定载荷下的齿面接触应力、齿根弯曲应力,确保应力值在材料的许用应力范围内,常用的双曲面齿轮材料为20CrMnTi,经过渗碳淬火处理后齿面硬度可以达到HRC58-62,芯部保持足够的韧性,能够承受冲击载荷。
