带转向悬挂机构的卡丁车底盘结构设计

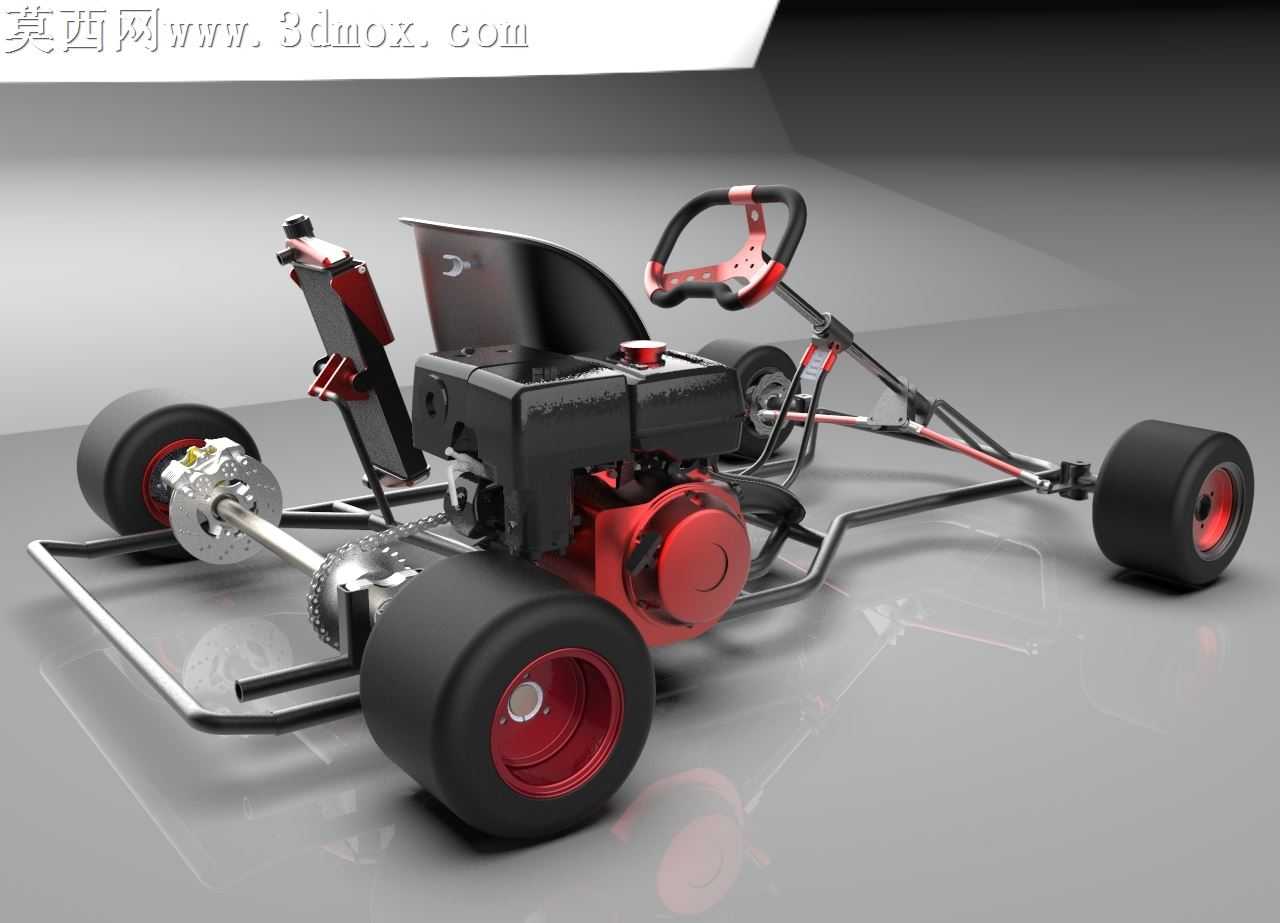

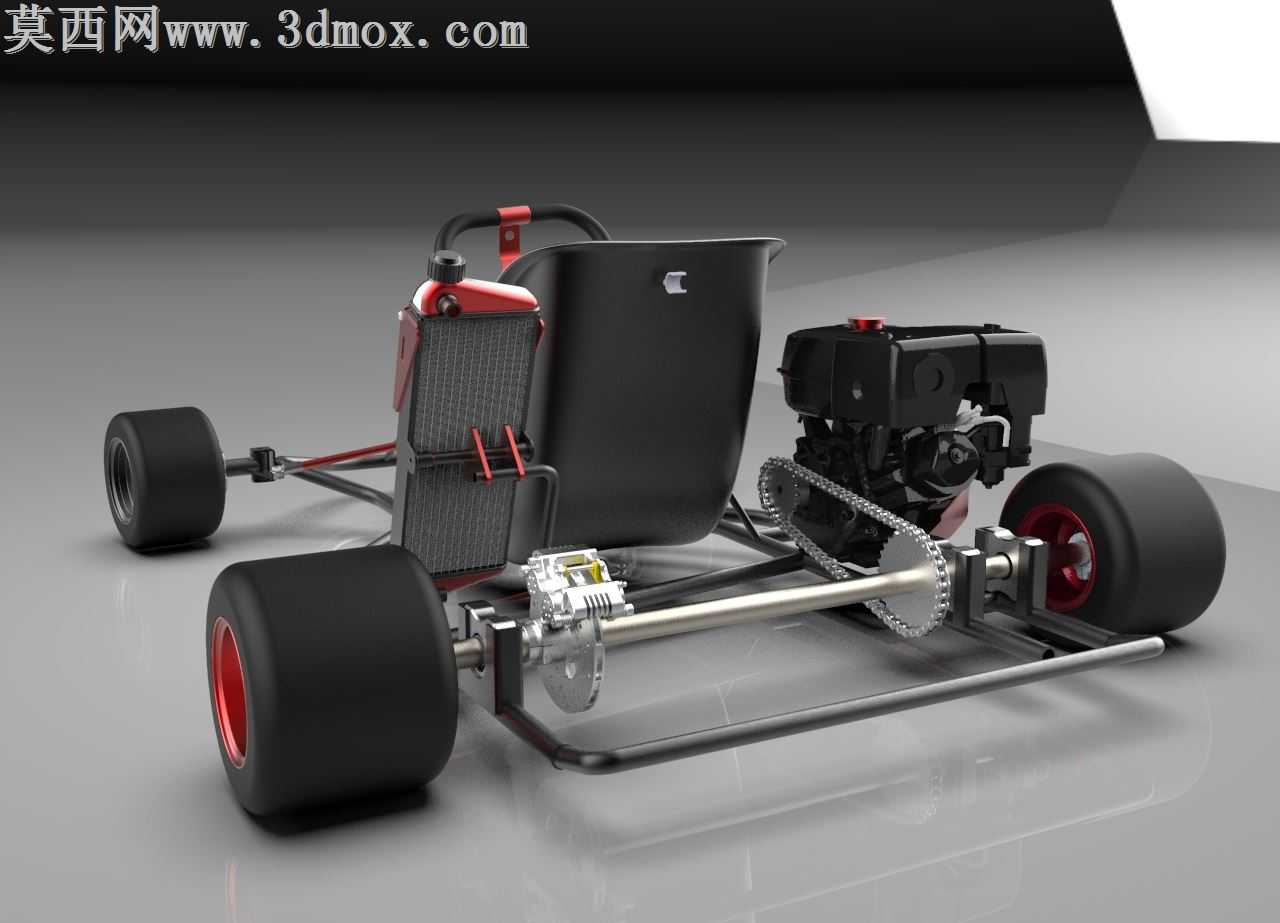

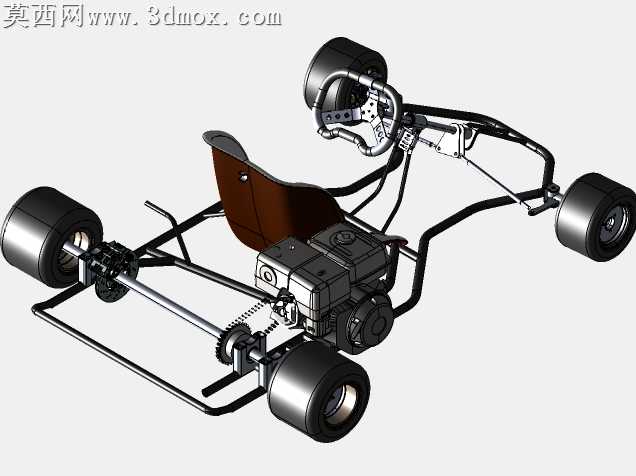

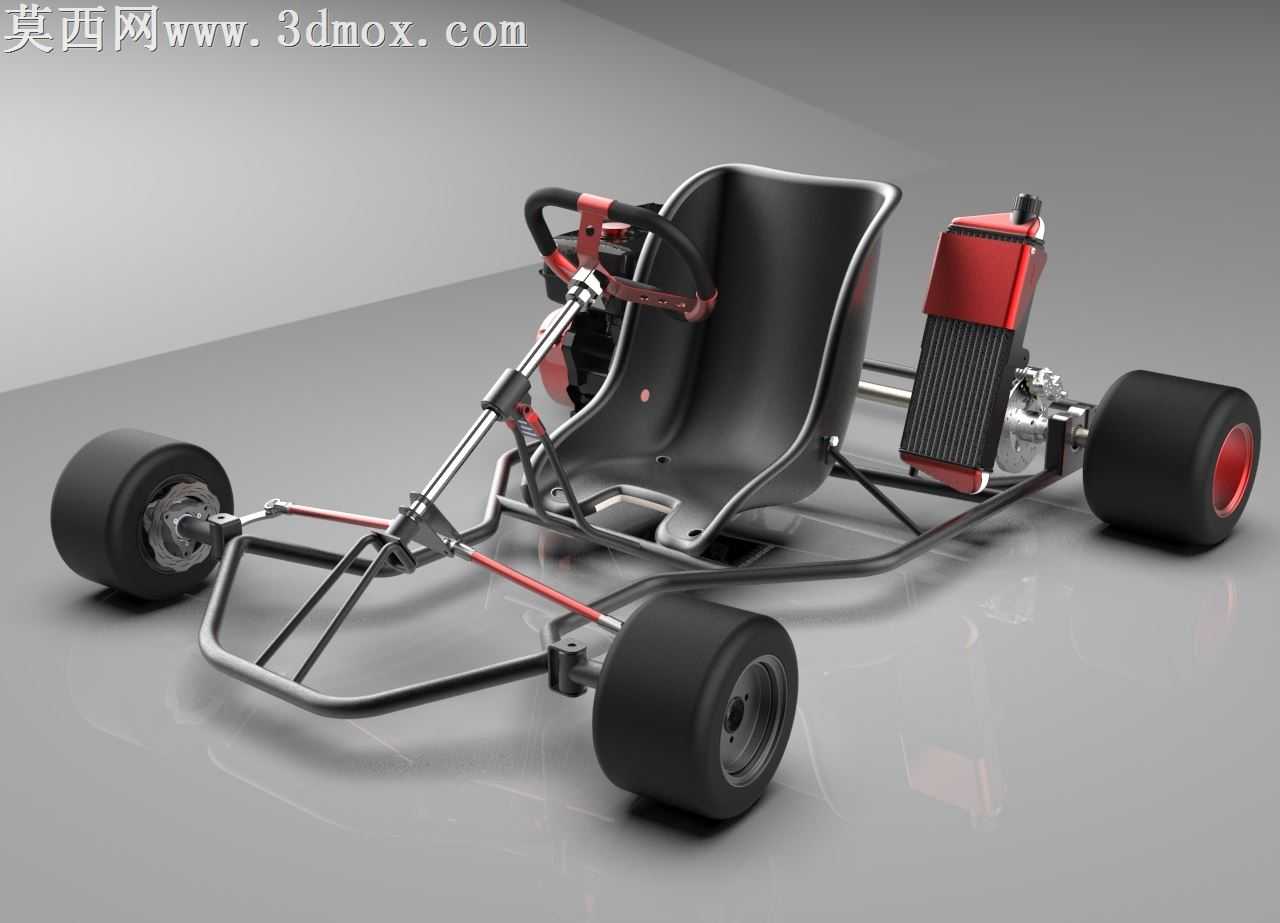

本作品为卡丁车底盘完整三维建模成果，建模过程中严格遵循小型竞速卡丁车的实际结构比例，在三维软件环境中完成所有零部件的参数化搭建，从基础的管状车架轮廓开始，逐一定位焊接点位、构件弯折角度，确保车架主体的钢管排布既满足轻量化要求，又具备足够的抗扭刚性，能够承受行驶过程中来自路面的冲击与转向时的侧向载荷。建模阶段对转向系统做了精细化还原，从方向盘的握持结构、转向柱的传动连接，到转向横拉杆的球头铰接结构、前轮转向节的装配关系，都按照实际机械连接逻辑完成配合约束，可直观演示转向动作的完整传动路径，清晰展现前轮转角随方向盘转动的对应关系。悬挂系统部分同样做了完整结构呈现，还原了前轮的连接摆臂、限位结构的布局，明确各铰接点的位置设定，能够直观体现底盘行驶过程中悬挂的动作行程与受力传递路径。动力单元部分完成了发动机总成的外观与安装位建模，还原了散热结构、油箱布局与车架的固定连接方式，明确动力输出端与后轮传动结构的对应位置。座椅部分按照人体工学乘坐姿态建模，还原了一体式桶型座椅的包裹性轮廓，定位了座椅在车架上的安装点位，匹配驾驶时的操作空间需求。渲染阶段为不同部件匹配了对应材质：车架钢管采用哑光黑金属材质还原焊接钢管的质感，轮胎采用高粗糙度的黑色橡胶材质搭配金属轮毂，转向拉杆等传动部件采用亮面金属材质体现加工件的光洁质感，发动机散热片部分做了细密的纹理还原，座椅采用哑光磨砂的硬质塑料材质，整体渲染光影柔和，清晰区分不同部件的材质差异，完整呈现卡丁车底盘无外壳覆盖状态下的全部机械结构，可直观展现各系统的布局逻辑与装配关系，为卡丁车的结构学习、改装设计、原理演示提供精准的三维参考。
