船舶动力推进用三叶螺旋桨结构设计

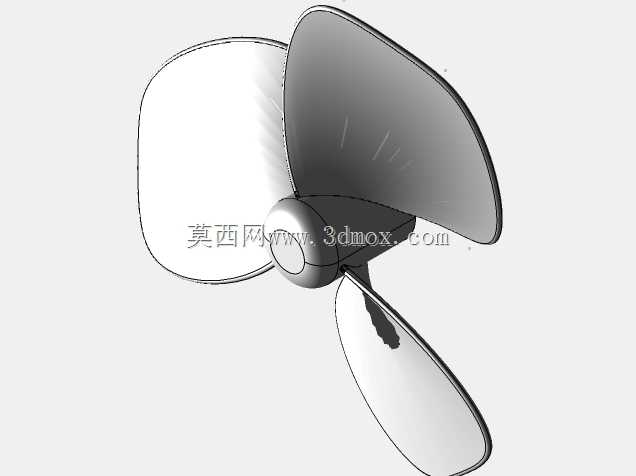

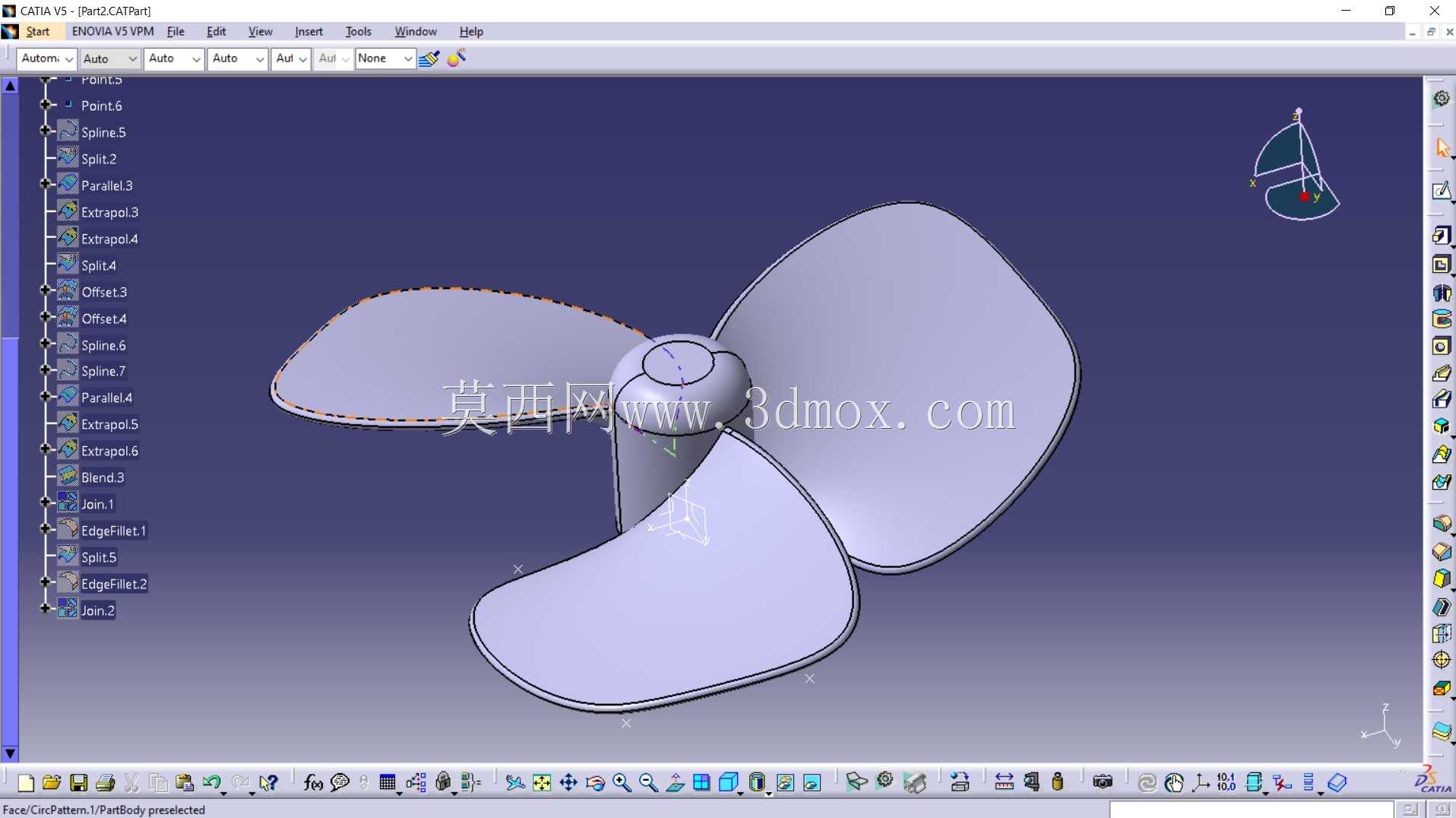

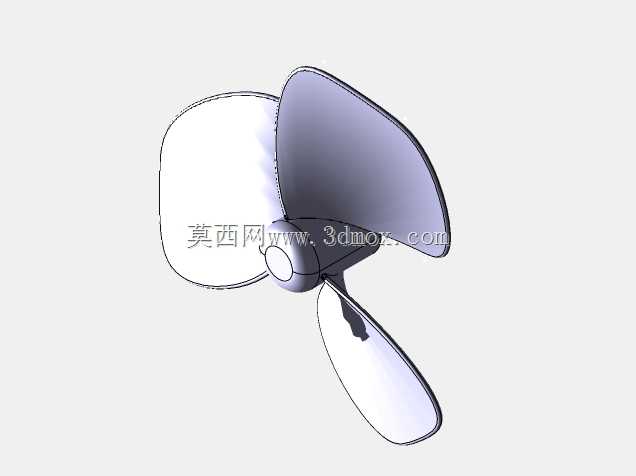

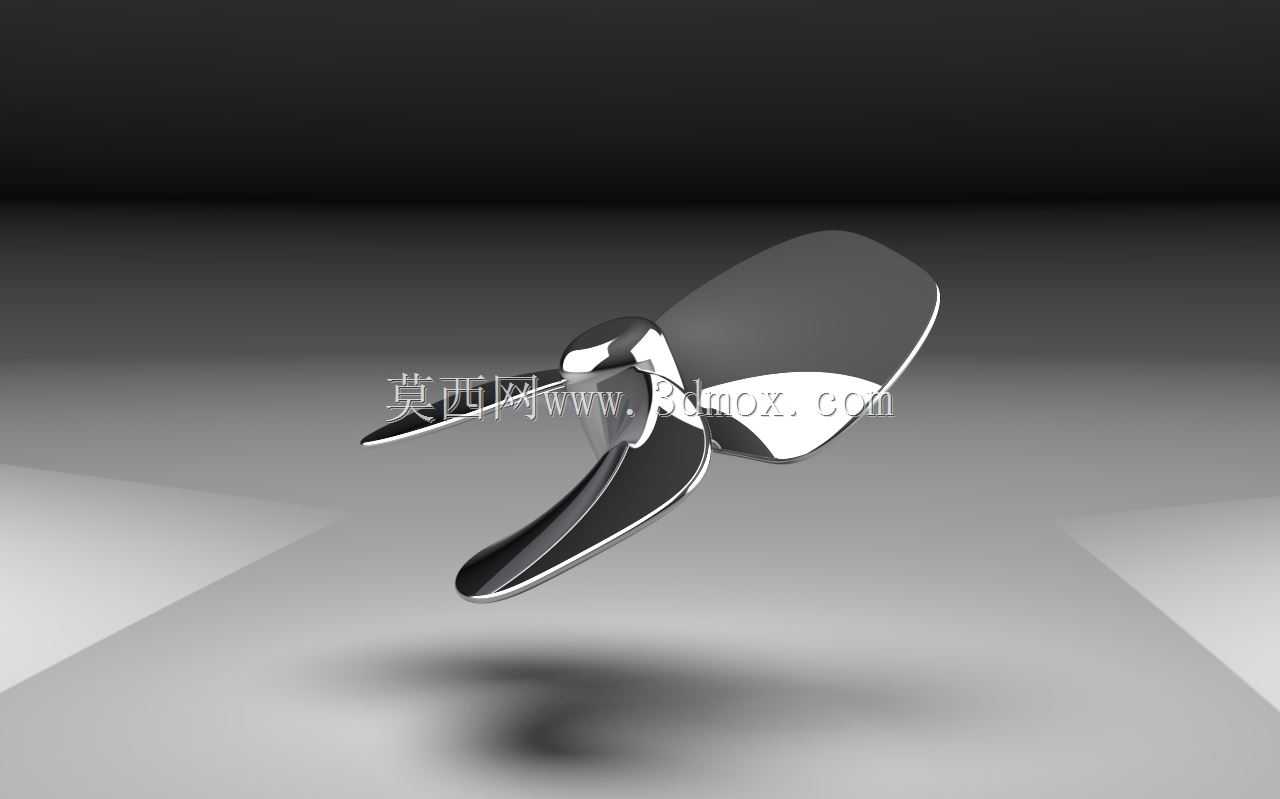

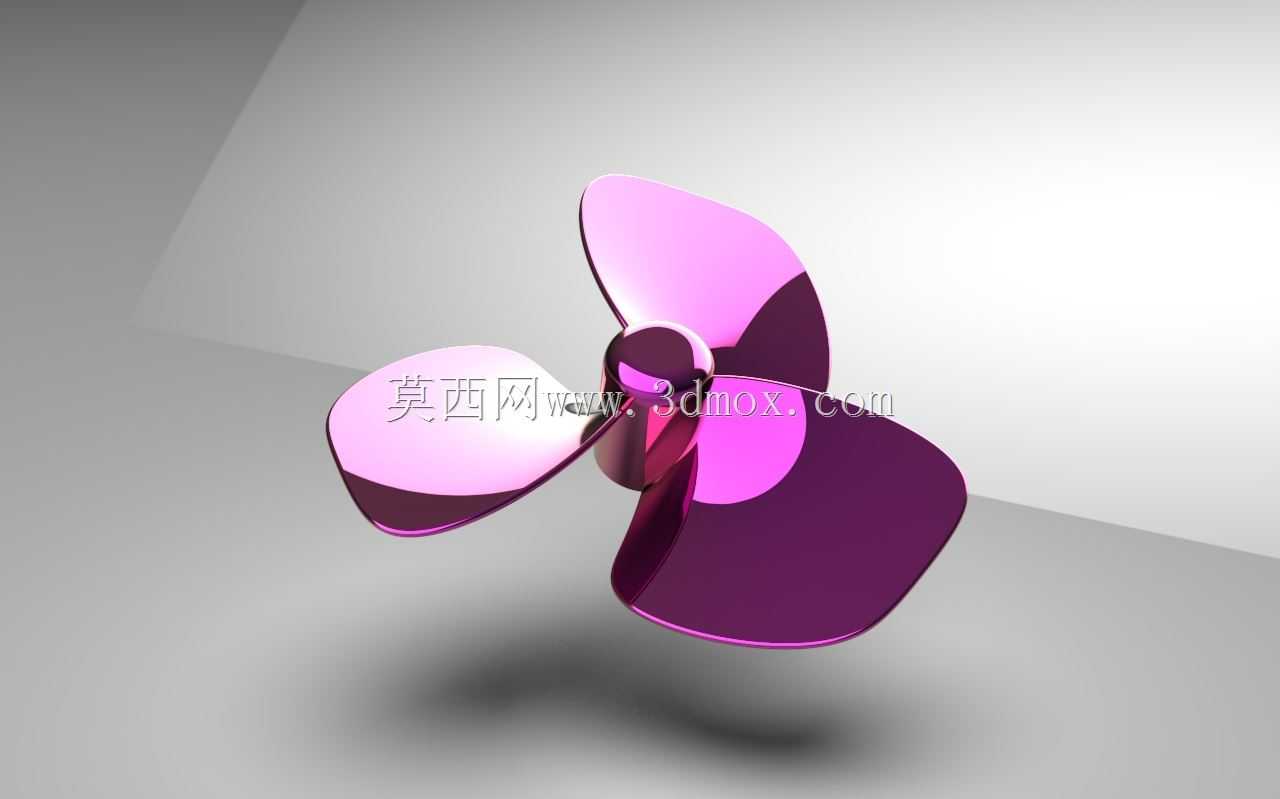

在船舶动力系统的设计环节中，螺旋桨作为核心推进部件，直接决定了整船的航行效率、振动水平与能耗表现，这类三叶结构的船用螺旋桨，普遍适配中小型内河运输船、作业拖船以及休闲游艇的动力配置需求，安装位置位于船体尾部轴系末端，浸没于水面以下工作，通过旋转将主机输出的扭矩转化为推动船体前进的轴向推力。从实际工程应用的角度看，这类三叶螺旋桨相比四叶、五叶结构，在相同盘面比下拥有更高的推进效率，制造工艺难度更低，日常航行中碰到水下杂物缠绕后的清理维护也更便捷，非常适合吃水深度有限、航速要求适中的民用船舶场景。设计这类螺旋桨时，首先要结合匹配的主机功率、轴系转速、设计航速以及船体阻力曲线确定桨叶的直径参数，同时要严格控制桨叶的安装边界，确保旋转时叶梢与船体外壳、舵叶之间预留足够的安全间隙，避免航行中出现碰撞干涉。桨叶的翼型截面从叶根到叶梢采用渐变设计，叶根位置厚度更大以满足结构强度要求，承受轴系传递的交变扭矩与水流冲击载荷，叶梢位置厚度逐渐收薄，减少旋转过程中的涡流损耗，降低空泡现象出现的概率，桨叶的螺距从导边到随边也做了非线性过渡设计，适配不同航速下的水流攻角，提升不同工况下的推进效率。建模过程中，首先确定螺旋桨的旋转中心轴与桨毂的基准尺寸，桨毂采用锥面结构与尾轴配合，通过键连接传递扭矩，完成桨毂基础特征后，先绘制单个桨叶的截面翼型曲线，按照不同半径位置的螺距值、纵倾角、侧斜角参数将各个截面的空间位置定位准确，通过曲面放样生成单个桨叶的完整曲面，对叶根与桨毂的连接位置做圆角过渡处理，消除应力集中的薄弱区域，之后通过圆周阵列生成三个均匀分布的桨叶，最后对整体曲面做连续性检查，确保曲面光顺无褶皱，避免后续加工或者流体仿真时出现计算误差。完成基础实体建模后，还要对桨叶的重心位置做校验，确保三个桨叶的质量分布均匀，避免高速旋转时出现不平衡量引发轴系振动，同时要校核不同转速下桨叶的结构强度，确认在最大推力工况下叶根位置的应力在材料许用范围内，这类曲面结构的建模对曲面连续性要求较高，建模过程中需要反复调整各个截面的控制点位置，保证桨叶表面的流线型符合流体力学要求，减少航行过程中的阻力损失。
