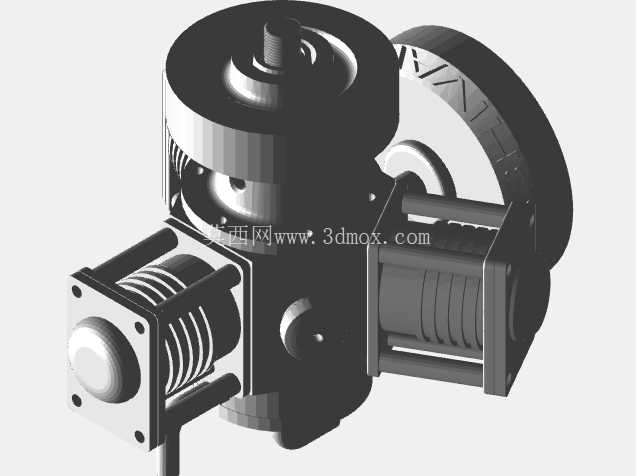

三缸径向排列蒸汽动力装置结构设计

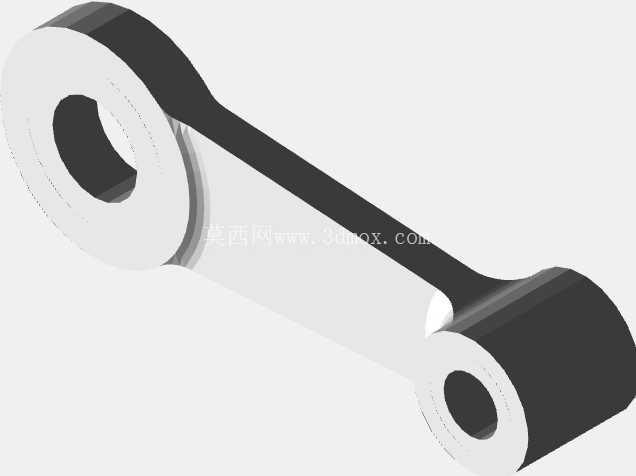

　　从实际应用场景来看，这类小尺寸三缸径向蒸汽机既可以作为小型蒸汽动力演示台的核心部件，用于职业院校机械原理课程的实体教学，让学习者直观观察曲柄连杆机构将直线往复运动转换为旋转运动的全过程，也可以适配小型蒸汽发电机组、复古动力模型、低压蒸汽驱动的小型辅机动力源，在低压饱和蒸汽供给条件下就能稳定输出扭矩，不需要过高的蒸汽压力参数，运行维护的门槛相对较低。从结构功能特性来看，每个独立气缸单元都包含活塞、活塞杆、十字头、铰接连杆、进排气阀组这些核心部件，其中主连杆直接连接对应气缸的十字头与曲轴曲柄销，另外两个气缸的连杆则通过铰接结构与主连杆形成联动，这种铰接式连杆设计既减少了曲轴上曲柄销的布置数量，缩短了曲轴的轴向尺寸，让整个动力装置的径向结构更加紧凑，也能保证三个活塞的往复运动相位严格错开120°，避免出现运动干涉。在小型分布式动力供给、教学演示教具开发、复古动力装置复刻领域，三缸径向蒸汽机始终是兼具结构代表性与功能实用性的经典机型，这类动力装置不同于传统直列排布的蒸汽动力结构，三个气缸围绕中心曲轴呈120°径向均布的设计，从根源上抵消了单缸或双缸结构运行时的往复惯性力失衡问题，运行过程中曲轴每旋转120°就有一个气缸进入做功冲程，动力输出的平顺性远优于同排量的单缸机型，不需要额外加装大质量飞轮就能维持稳定的转速输出，非常适合对安装空间、运行振动有严格要求的场景。

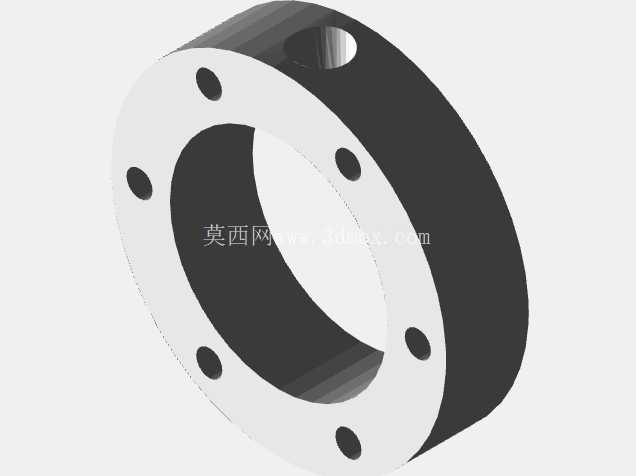

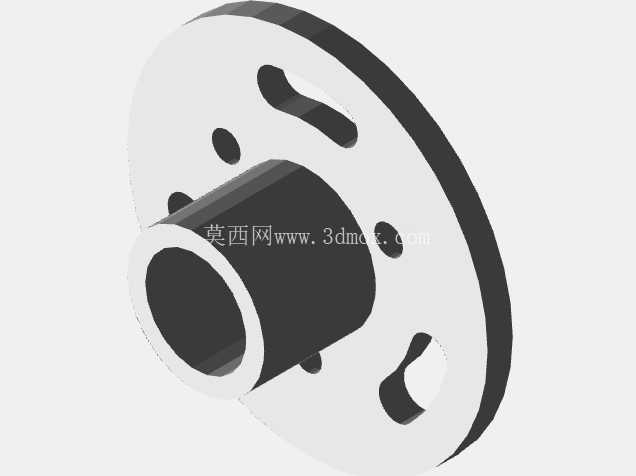

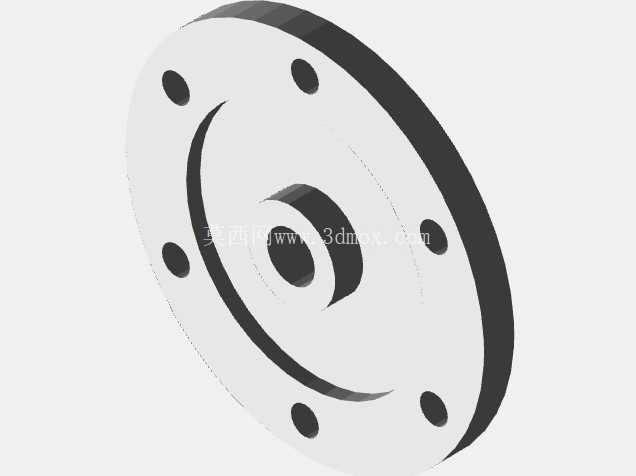

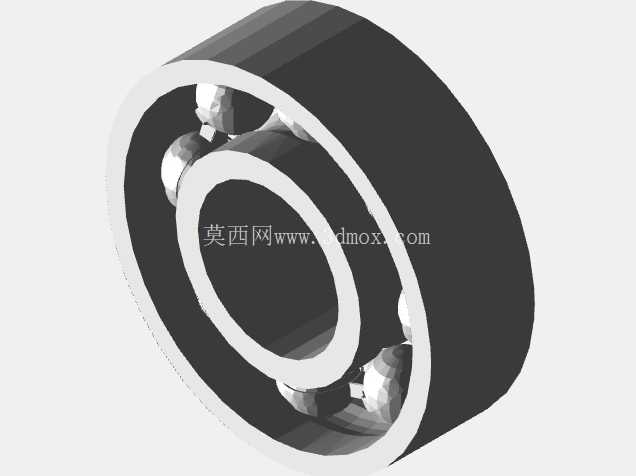

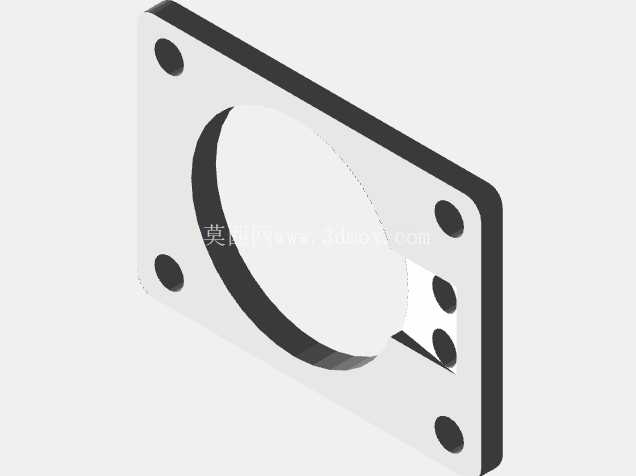

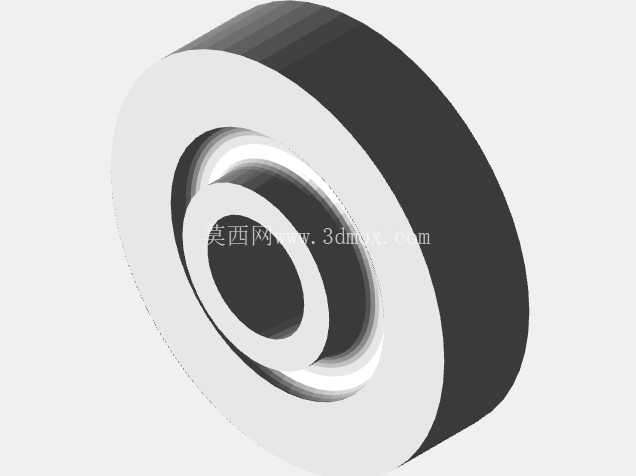

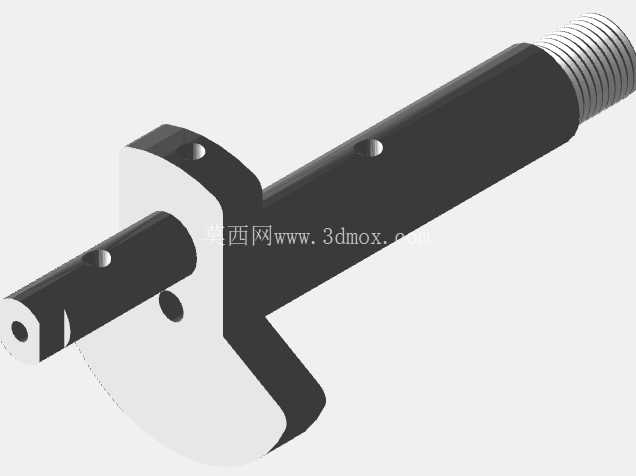

　　设计这类径向排布的蒸汽动力结构时，首先要确定核心的曲轴回转半径与气缸行程的匹配关系，行程过长会导致整个装置的径向尺寸超出安装边界，行程过短则会降低蒸汽膨胀做功的效率，通常会将气缸内径与行程的比值控制在1:1.1到1:1.3之间，兼顾结构紧凑性与做功效率；其次要核算三个气缸的中心夹角公差，夹角偏差超过±0.5°就会导致三个气缸的做功相位错位，运行时出现额外的振动冲击，因此在建模阶段需要以曲轴回转中心为基准，对三个气缸的安装法兰面做阵列约束，保证每个气缸的轴线都精准交汇于曲轴中心线上。在安装边界的把控上，这类径向结构的最大外轮廓由三个气缸的外端安装面决定，设计时需要在每个气缸的阀组安装位置预留足够的操作空间，方便后续进排气管路的连接与阀件的维护更换，曲轴的输出端需要预留标准的轴伸长度与键槽结构，方便与负载端的联轴器、带轮或者齿轮组件连接，同时要考虑曲轴支撑轴承的安装位置，两个支撑轴承需要对称布置在曲柄销的两侧，抵消曲轴旋转时受到的径向载荷，避免长期运行出现曲轴挠曲变形。

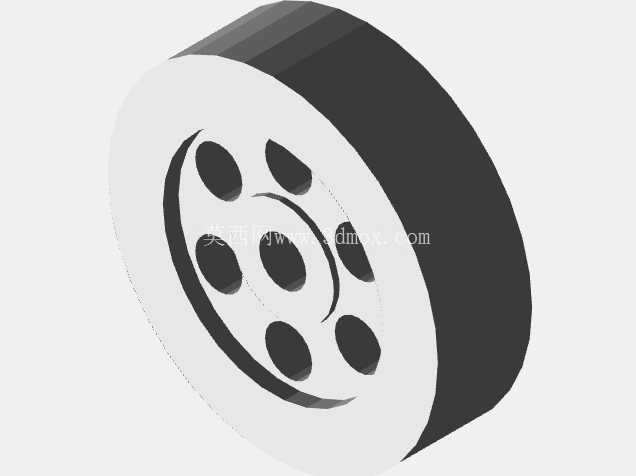

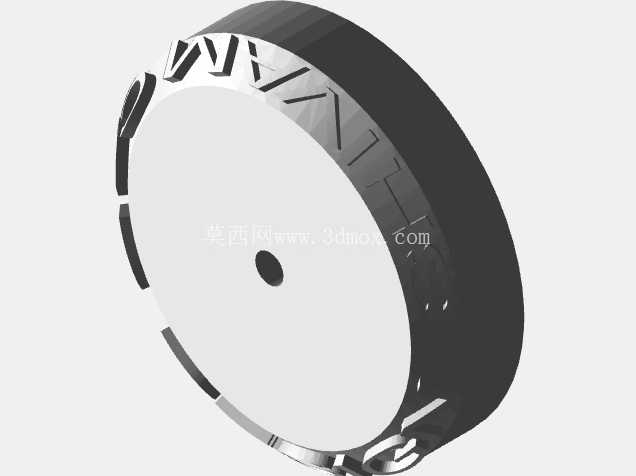

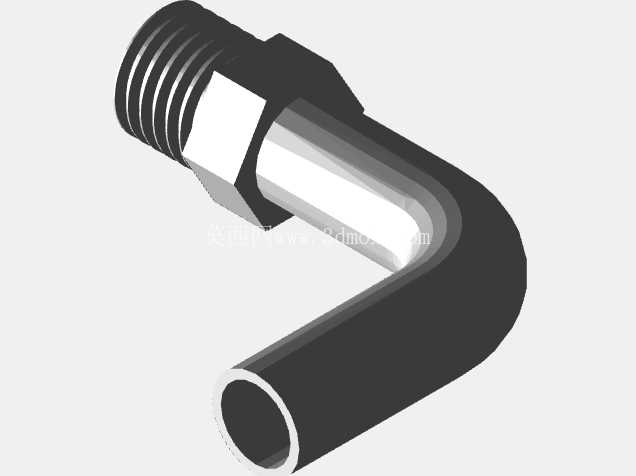

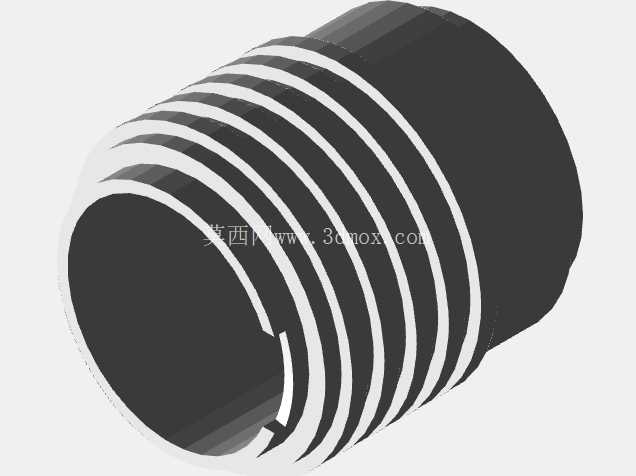

　　建模过程中需要逐一验证每个运动部件的行程间隙，比如活塞运行到上止点时，活塞顶面与气缸盖之间要预留合适的压缩间隙，避免热态运行时活塞撞击气缸盖；十字头在滑道内往复运动时，要保证铰接连杆的摆动角度在合理范围内，避免连杆与滑道侧壁出现摩擦干涉；飞轮与带轮的安装位置要与气缸外轮廓保持足够的安全距离，防止旋转部件与固定结构发生剐蹭。不同于直列蒸汽机的轴向排布逻辑，径向结构的进排气管路可以围绕中心阀体做环形布置，大幅缩短蒸汽的输送路径，减少蒸汽在管路内的热量损失与压力降，提升整个装置的能量利用效率；同时三个气缸的润滑点可以集中布置在靠近曲轴箱的位置，日常维护时不需要围绕整机多点操作，降低了运维的工作量。

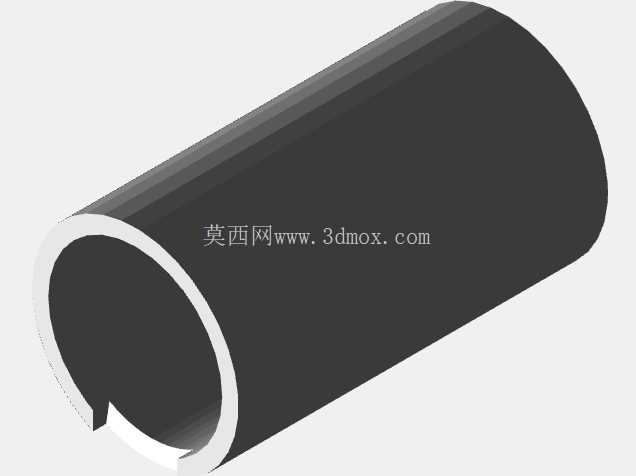

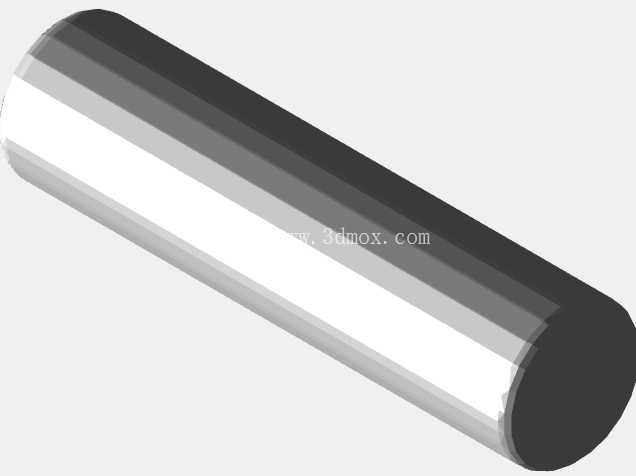

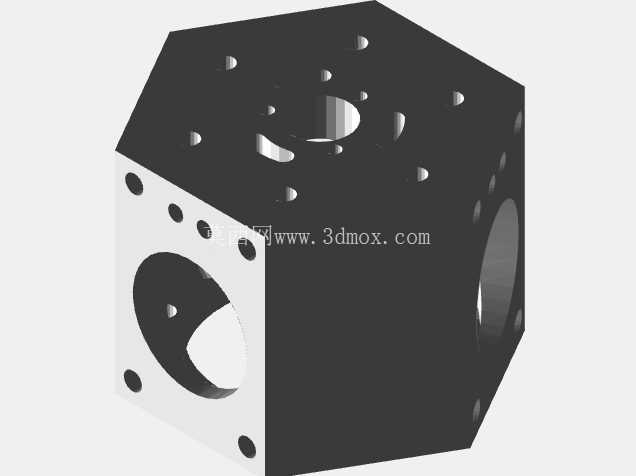

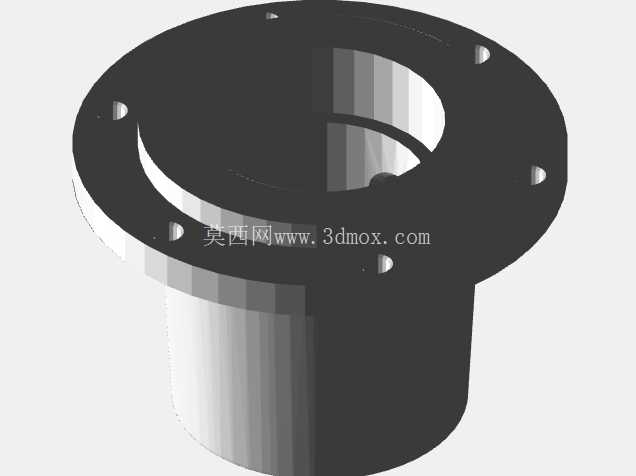

　　在细节结构设计上，每个气缸的活塞环槽尺寸、密封件选型都要匹配低压蒸汽的工作压力，十字头滑道的表面粗糙度要控制在合理范围内，减少往复运动的摩擦阻力，铰接连杆的铰接点要设置润滑脂注油通道，保证长期运行时铰接部位不会出现干磨。整个装置的曲轴箱采用一体化的铸造结构设计，三个气缸的安装法兰与曲轴箱为一体加工成型，保证三个气缸的安装位置精度不会因为装配误差出现偏移，同时曲轴箱的下部预留润滑油储油空间，依靠曲轴旋转时的飞溅润滑就能满足齿轮、轴承、连杆铰接点的润滑需求，不需要额外设置强制润滑系统，进一步简化了整机的结构复杂度。
