汽车传动系统离合器板组件结构设计

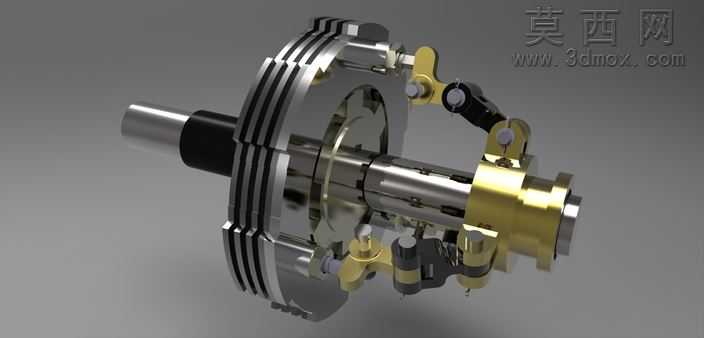

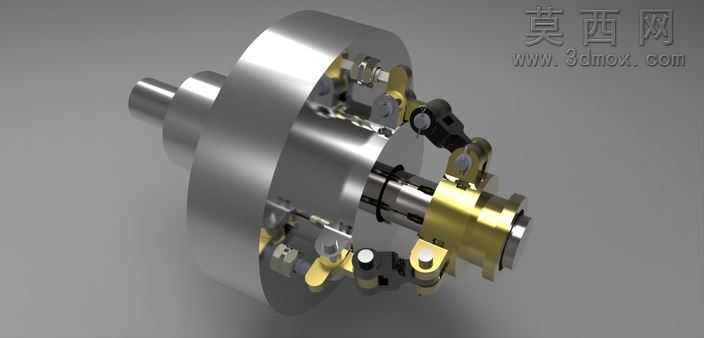

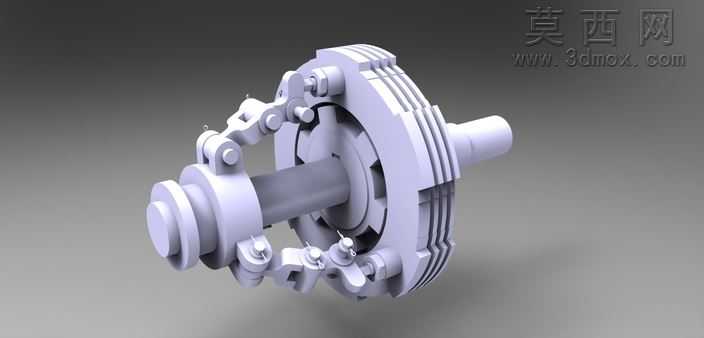

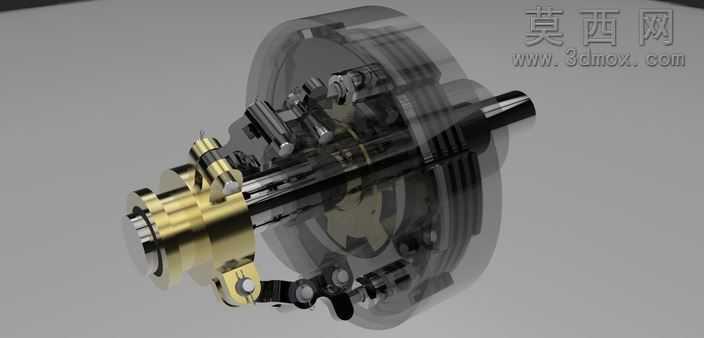

本离合器板组件三维模型采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计规范与离合器实际工作原理，对各组成零件进行1:1等比例还原，完整呈现离合器板组件的装配关系与内部构造。模型搭建过程中，首先完成核心从动盘本体的基础轮廓绘制，通过草图约束确定摩擦片安装位、减震弹簧槽、花键轴孔的精确尺寸，再依次完成压盘、分离杠杆、压紧弹簧、传动片、减震盘等附属零件的独立建模，每个零件均添加对应的几何约束与尺寸关联，确保后续修改参数时可实现全组件联动调整。材质渲染阶段，针对不同零件的实际材质属性赋予对应材质效果：摩擦片区域采用高摩擦系数的复合材料质感，调整表面粗糙度参数模拟摩擦衬片的颗粒纹理；金属结构件根据功能区分材质，压盘、从动盘本体采用调质钢材材质，调整金属光泽度与反射参数呈现机加工后的金属质感，压紧弹簧采用弹簧钢材质，还原其金属弹性件的表面色泽，分离杠杆连接部位的销轴、卡簧等标准件也对应赋予标准件的金属外观，同时对透明剖视区域调整材质透明度，清晰展示内部嵌套的装配结构，直观呈现动力传递路径上各零件的配合关系。结构设计上，该模型完整还原了膜片弹簧离合器的核心工作结构，包含从动盘摩擦副、压紧机构、分离操纵机构三个核心模块，花键毂与输入轴的配合间隙、减震弹簧的安装位置、分离指的行程空间均按照实际离合器的设计参数预留，可直观展示离合器接合时压紧弹簧将压盘、从动盘压紧在飞轮端面传递发动机扭矩，分离时分离轴承推动分离指带动压盘后移切断动力传递的完整工作逻辑。设计过程中重点考量了组件的可拆卸装配特性，所有零件均保留完整的装配基准面与配合约束，可直接用于虚拟装配验证、运动仿真分析，也可作为离合器相关课程的教学演示模型，帮助理解离合器的结构组成与动力传递原理，模型的各零件特征树完整保留，可根据不同车型的扭矩传递需求调整摩擦片直径、弹簧刚度、花键参数等关键尺寸，快速衍生适配不同规格的离合器板组件方案。
