皮带齿轮传动3D打印机直接挤出机构

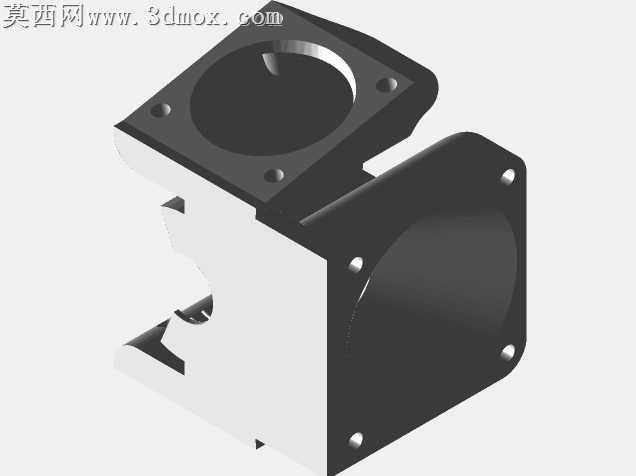

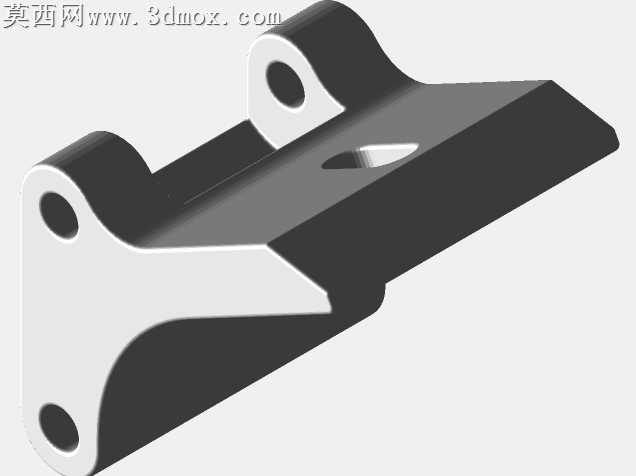

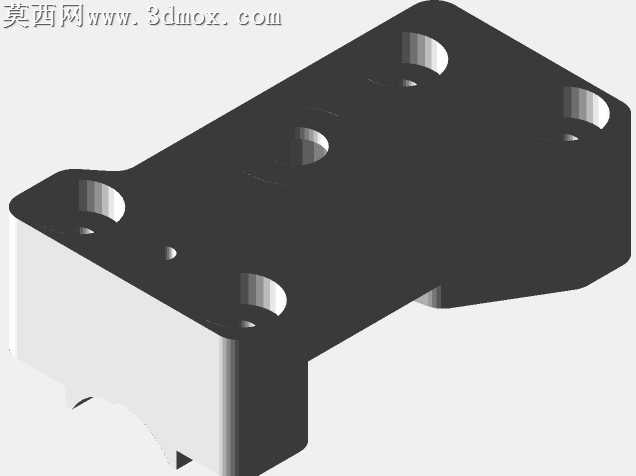

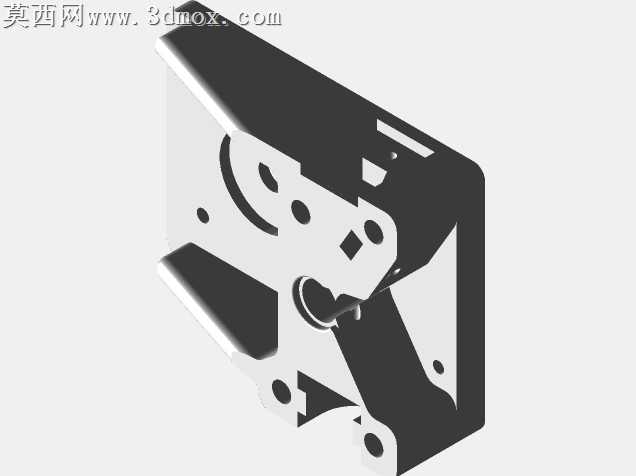

本作品为3D打印机配套的皮带齿轮直驱式挤出机构试验模型，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保各传动部件可顺畅完成送料动作。模型整体采用模块化分层设计思路，上部为黄色主体安装基座，基座上通过内六角螺丝完成各传动组件的定位固定，集成了带弹簧预紧结构的挤出压料组件，弹簧可自适应调整耗材压紧力，避免送料过程中出现打滑、耗材磨损过度的问题，齿轮传动组采用多速比可选的设计方案，对应1至5组不同传动比的齿轮箱配置，可根据不同打印耗材、不同送料速度需求灵活适配传动参数，满足不同场景下的挤出推力要求。下部为红色安装固定座，座体上集成了标准尺寸的轴流散热风扇，风扇正对挤出机的散热段结构，可在打印过程中持续带走热量，避免耗材在上部散热段提前软化造成堵头故障，散热段采用带散热鳍片的金属结构设计，可进一步提升热交换效率，保障送料路径的温度梯度符合熔融沉积成型的工艺要求。材质渲染阶段针对不同部件做了差异化的材质表现：金属螺丝、传动齿轮、弹簧部件采用抛光金属材质，还原金属零件的反光质感与加工纹理；上下安装基座采用哑光工程塑料材质，模拟实际加工中常用的PETG、ABS注塑零件的表面质感；散热风扇的扇叶、防护网采用半哑光黑色塑料材质，风扇中心的轴套做了亮面金属质感处理；送料管路采用蓝色半透明工程塑料材质，清晰展示耗材的送入路径。建模过程中完整还原了各部件的连接结构，包括螺丝孔位、定位销槽、线路避让空间，所有配合面均按照实际装配要求预留了合理的安装间隙，既保证了模型的视觉还原度，也具备实际的结构参考价值，可作为3D打印机挤出机构改装、定制化设计的参考原型，不同齿轮箱配置的参数可根据实际使用需求做进一步调整优化，适配不同规格的3D打印耗材与打印速度要求。
