半球形啮合齿轮联轴器传动结构设计

在两轴存在较大角向偏移、安装对中难度较高的传动场景中，常规刚性联轴器会因附加弯矩大幅提升轴系支撑轴承的负载，甚至引发轴端疲劳断裂，这类问题在小型非标自动化设备、便携动力工具、多关节传动模组的布局中尤为常见。半球齿轮联轴器的核心设计逻辑，就是通过球面分布的轮齿啮合结构，在传递额定扭矩的同时，允许两连接轴之间存在一定范围的角向偏转与径向错位，从结构层面补偿安装误差与运行过程中的轴系窜动。

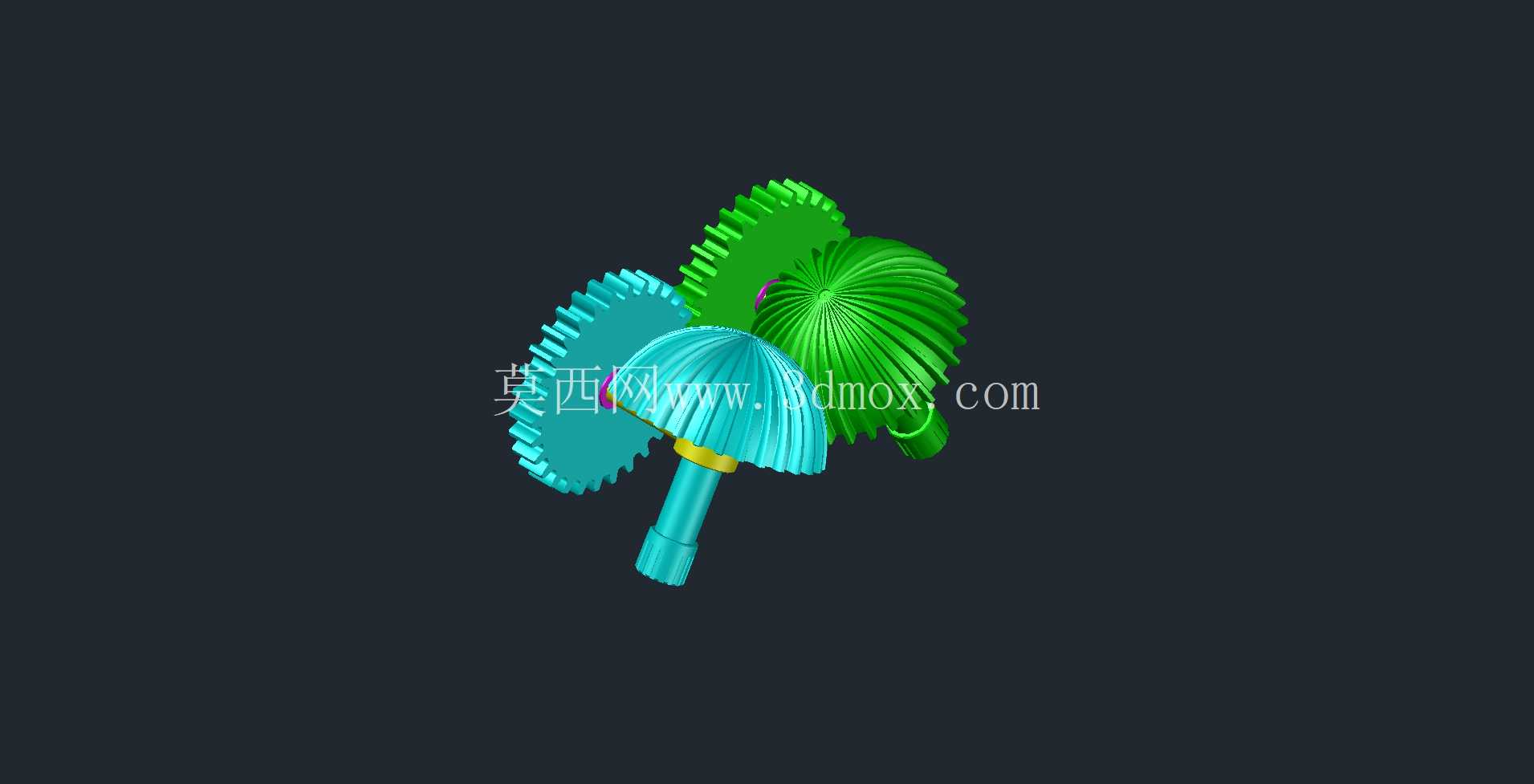

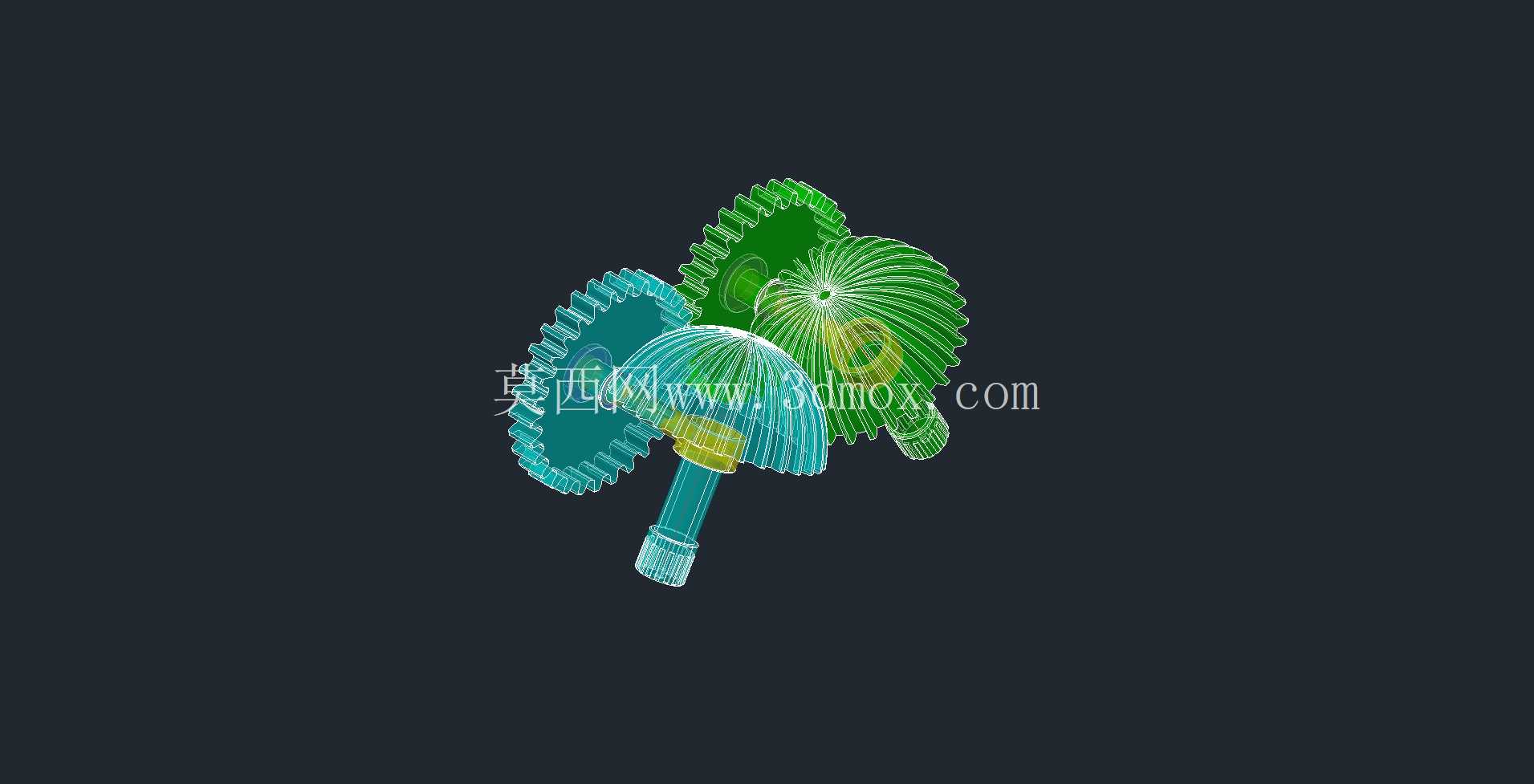

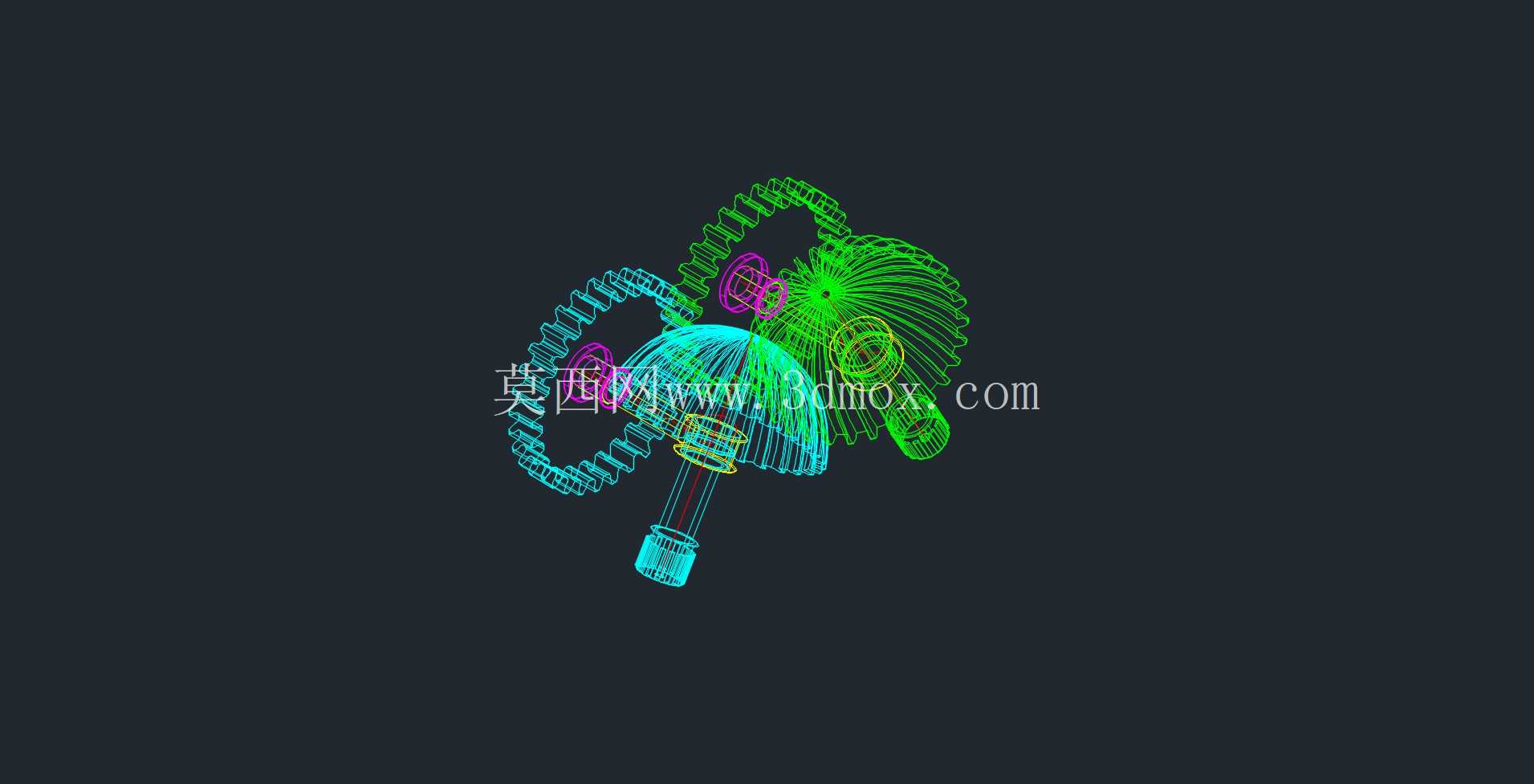

从结构组成来看，这套传动副包含两个带半球形基座的外齿件、中间的内齿啮合环，以及配套的轴向定位轴套。外齿的齿形沿半球面径向分布，齿向曲线与球面母线完全贴合，啮合过程中齿面接触区域会随轴系偏转自动调整，始终保持多齿同时参与承载，避免局部齿面应力集中导致的磨损加剧。不同于普通鼓形齿联轴器依赖齿侧间隙补偿偏移的设计，半球齿轮的啮合包络范围覆盖更大的偏角区间，在偏角达到常规鼓形齿许用值1.5倍的工况下，依然能保持传动平稳无冲击，不会出现齿面卡滞、传动顿挫的问题。

设计过程中首先要确定的是半球基座的曲率半径，这个参数直接决定了联轴器允许的最大轴偏角，曲率半径越小，允许的偏角范围越大，但同时单齿的承载截面会相应缩小，需要结合额定传递扭矩做平衡计算。齿形参数选择上，采用短齿制渐开线齿廓，齿顶高系数取0.8，既保证足够的齿根弯曲强度，也能减少大偏角啮合时的齿顶干涉。中间内齿环的齿宽需要覆盖半球外齿的全轴向啮合行程，当两轴出现轴向窜动时，外齿可以沿球面轴向在内齿环内小幅滑动，不需要额外增加轴向补偿结构。

安装边界方面，这套联轴器的轴向总长度由半球基座直径、内齿环宽度以及两端轴伸插入深度共同决定，两端轴孔采用标准H7公差配合，配套平键槽传递扭矩，轴孔端面设置紧定螺钉孔用于轴向锁紧，安装时不需要复杂的专用工装，只要保证两轴初始对中偏差在许用补偿范围的30%以内，即可完成装配，后续运行过程中设备机架的轻微形变、轴承游隙带来的轴系偏移，都可以通过联轴器自身的结构特性补偿，不需要频繁调整轴系对中。

实际应用场景中，这类联轴器常被用在手持动力工具的动力输出端、多工位转台的分度传动连接、小型农业机械的分动箱输出轴连接，这些场景普遍存在安装空间紧凑、轴系对中精度难以保证、运行中存在持续振动的特点，半球齿轮联轴器的球面啮合结构可以在持续振动工况下保持稳定的扭矩传递，不会像十字滑块联轴器那样因滑块磨损出现传动间隙，也不会像弹性套柱销联轴器那样因弹性元件老化需要定期更换维护。

结构细节处理上，齿面啮合区域设计有微小的储油凹槽，装配时填充润滑脂后可以形成长期稳定的油膜，降低齿面磨损速率，半球基座与轴伸的过渡位置采用圆角过渡，避免应力集中导致的轴根断裂，内齿环的外圆做轻量化减重处理，在保证整体结构刚度的前提下降低转动惯量，减少高速传动时的动不平衡量。需要注意的是，这类联轴器不适合用于超大扭矩的重载传动场景，当传递扭矩超过单齿承载极限时，球面齿根位置会首先出现疲劳裂纹，因此选型时需要根据实际工况的峰值扭矩预留足够的安全系数，同时在安装时避免超出许用偏角范围使用，否则会导致齿面接触应力骤增，大幅缩短使用寿命。
