车载低音炮壳体逆向结构设计方案

车载低音炮作为汽车影音系统的核心低频补强部件，其壳体结构直接决定了声学腔体的密闭性、安装适配性以及整车NVH表现，本次逆向重构的低音炮壳体，主要面向乘用车主驾侧脚踏区域旁的隐蔽安装场景，这类安装位空间局促，周边遍布线束、内饰板卡扣以及车身钣金凸起，对部件的外形贴合度要求极高，常规正向开发的通用型低音炮壳体往往需要额外修改安装支架，甚至切割周边内饰件才能完成装配，逆向开发的核心价值就在于完全复刻原车部件的空间边界，做到无损适配。

从实际功能层面看，该壳体承担着三个核心作用：其一为声学腔体的密封载体，内部需要容纳低音扬声器单元、分频电路以及少量吸音填充材料，壳体的壁厚设计、筋位排布直接影响腔体的刚性，避免大音量下壳体共振产生音染；其二为安装固定的承载结构，壳体上预留的卡扣位、螺栓安装柱需要完全匹配车身钣金上的预装点位，承受车辆行驶过程中的颠簸振动，避免长期使用后出现松动异响；其三为周边部件的避让结构，壳体外侧的异形曲面完全贴合车身钣金与内饰板的轮廓，不会干涉周边线束的走向、踏板的行程以及其他车载部件的正常工作。

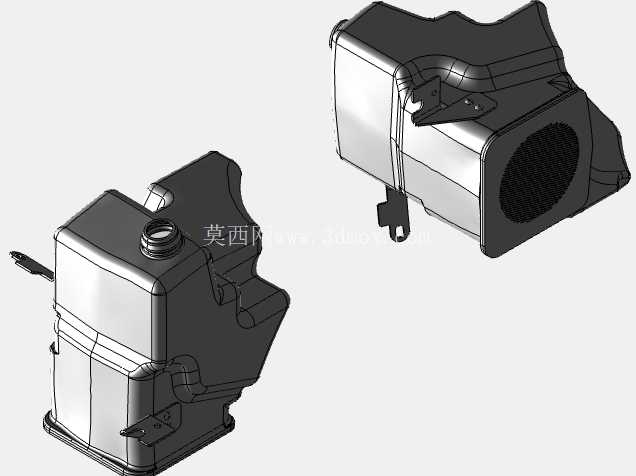

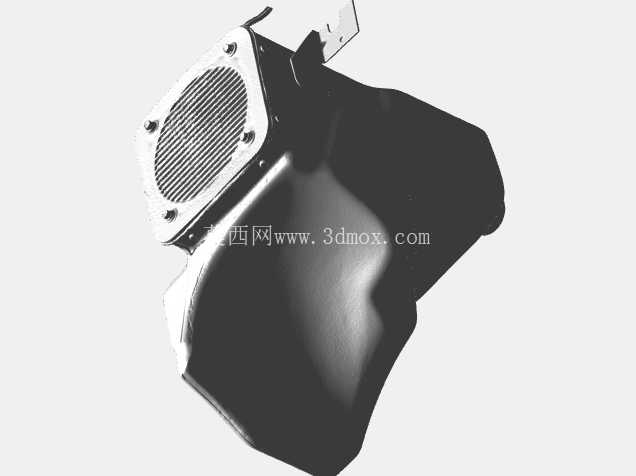

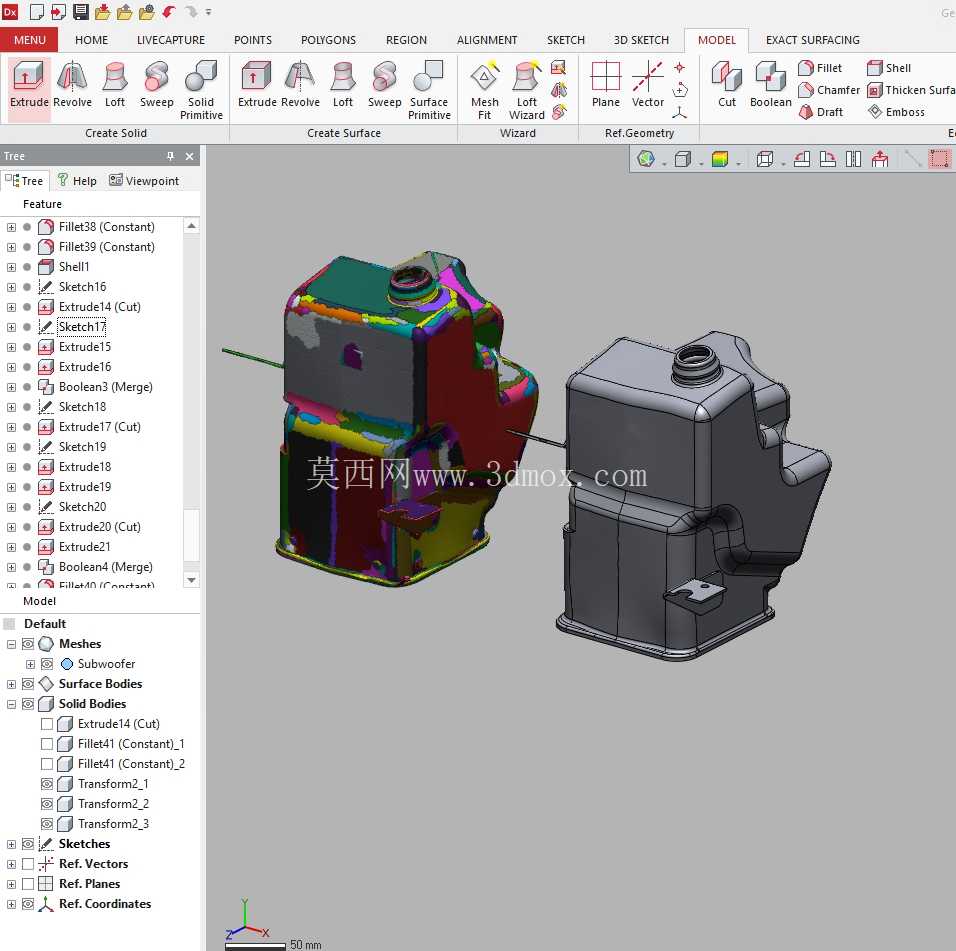

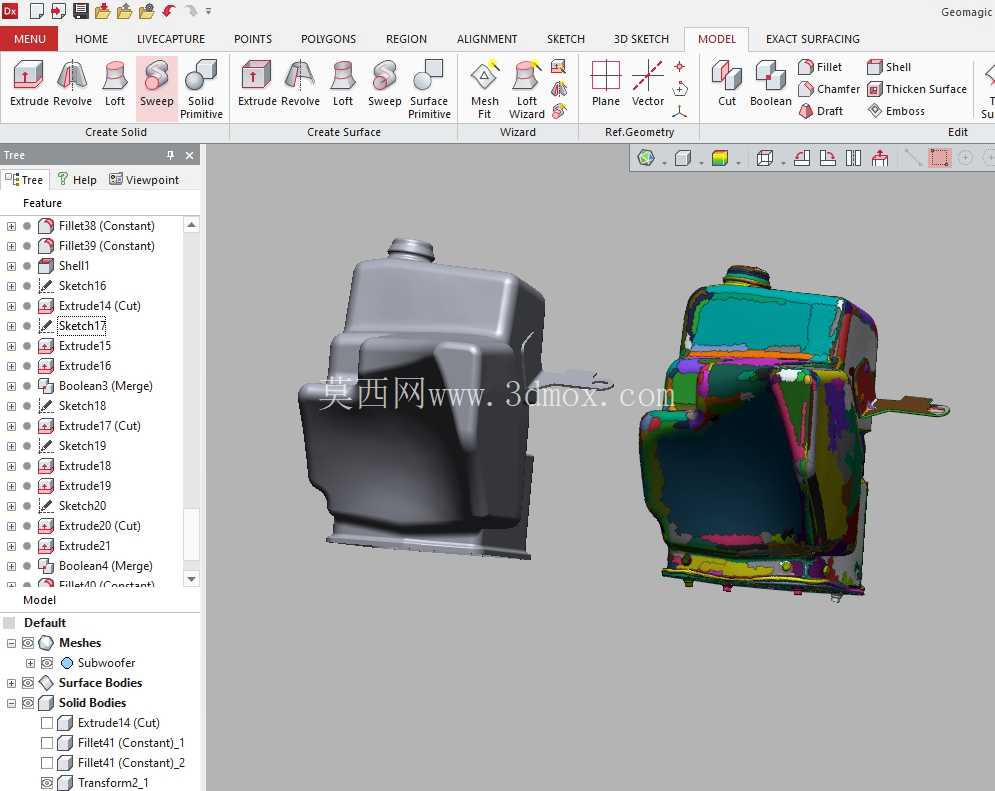

本次逆向设计的核心思路是基于三维扫描获取的原车件点云数据开展参数化重构，首先对扫描得到的点云进行去噪、精简处理，剔除扫描过程中产生的杂点、反光造成的失真数据，对齐整车安装坐标系，先提取核心的安装基准面、扬声器安装孔位、卡扣定位点这些硬点尺寸，确保重构后的模型关键装配尺寸和原车件完全一致。在曲面重构阶段，优先保证安装贴合面的曲面精度，对于非配合的外观曲面，在不影响整体装配关系的前提下做适当的曲率优化，减少曲面碎面，提升后续模具加工的工艺性。结构设计阶段，在原车件的基础上对壳体的筋位做了优化调整，在扬声器安装位周边增加了环形加强筋，提升大动态音频输出下的壳体刚性，同时将壁厚均匀控制在2.5mm，避免注塑生产时出现缩痕、缺胶等缺陷，安装柱的根部做了R角过渡，降低应力集中导致的断裂风险。

从安装边界来看，该低音炮壳体整体为不规则异形结构，最大外轮廓尺寸适配主流紧凑级车型的侧围安装空间，扬声器安装端的圆形法兰面尺寸匹配常规6.5英寸低音单元的安装规格，出声面的格栅结构做了倾斜角度设计，避免出声方向直接贴合内饰板造成低频堵塞。壳体上的固定卡扣位置、螺栓安装孔的中心距完全匹配原车钣金的预装孔位，不需要额外打孔或者加装转接支架，安装时仅需要将壳体对准安装位推入，卡扣卡入钣金孔位后拧紧两颗固定螺栓即可完成固定，装配效率远高于通用型改装低音炮。壳体上预留的线束过孔位置做了翻边处理，避免线束被壳体锐边割破绝缘层，同时预留了密封胶圈的安装槽，保证腔体的密闭性，减少低频泄漏。

在实际装车应用中，这类完全贴合原车空间的逆向低音炮壳体，不会占用车内额外的储物空间，也不会影响驾乘人员的腿部活动空间，相比放置在后备箱的低音炮，安装在驾驶舱侧围的低音炮距离驾乘人员更近，低频响应更直接，不需要过大的功率就能获得足够的低频量感，同时因为壳体完全贴合车身结构，振动可以直接传递到车身钣金，低频的氛围感更强，也不会出现后备箱低音炮常见的低频拖沓、共振明显的问题。对于改装行业来说，这类逆向开发的专用壳体不需要用户对车辆做破坏性改装，适配门槛低，安装后和原车内饰的融合度高，不会出现突兀的改装痕迹，是车载影音改装领域非常实用的结构方案。在建模过程中，所有的圆角、拔模角度都按照注塑生产的工艺要求做了调整，拔模角度统一设置为1.5度，满足常规注塑模具的开模要求，不需要后续做大量的工艺修改，拿到模型后可以直接用于模具设计开模，缩短产品的开发周期。
