桌面式金属控制机箱壳体结构设计

　　这款钣金材质的设备壳体，主要面向桌面式小型工控设备、信号处理单元、嵌入式控制终端这类应用场景，日常多部署在工业操作台、设备控制柜层架、实验室测试台面上，作为核心控制电路板、接口转接模块、小型供电单元的承载防护结构，能为内部电子元器件提供物理防护、电磁屏蔽与规整的对外接口布局。从结构设计思路来看，整体采用1.2mm厚度的冷轧钢板折弯拼接成型，边角做R3圆角过渡处理，既避免钣金锐边划伤装配人员，也能减少壳体磕碰后的形变概率，上盖板采用沉头螺丝从底部锁合的装配方式，日常检修内部元件时无需挪动设备外接线路，翻转设备即可拆卸上盖，大幅降低后期运维的操作难度。

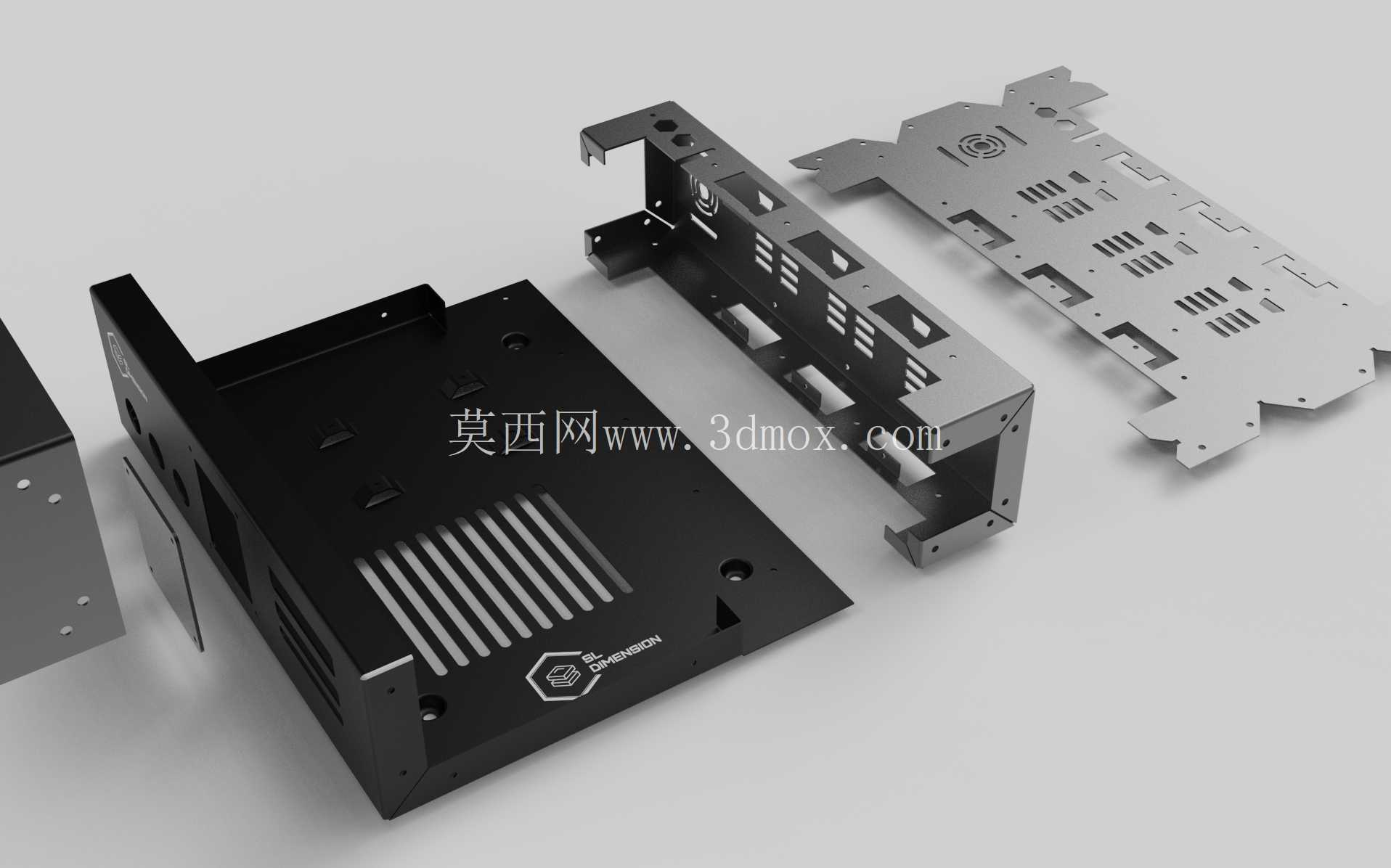

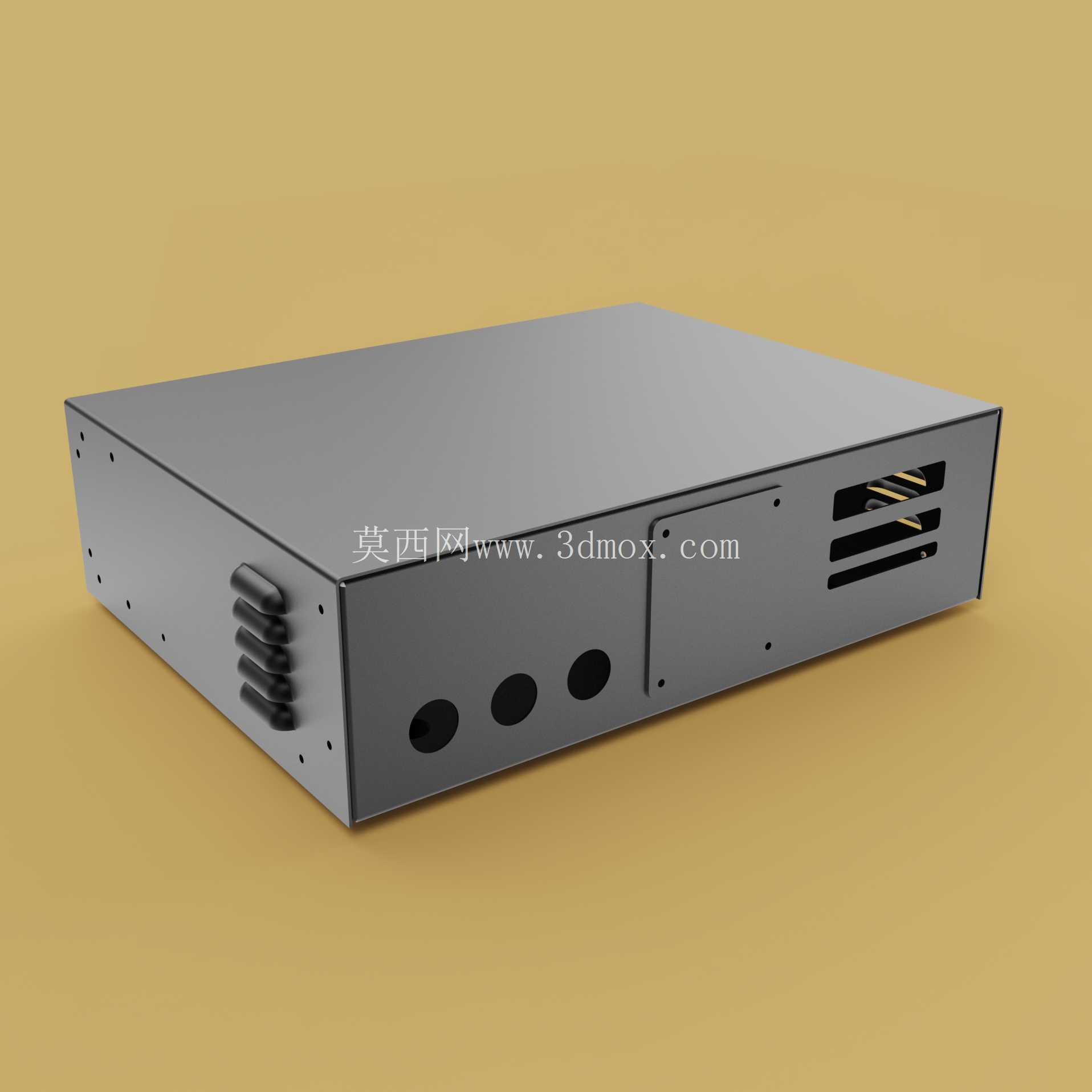

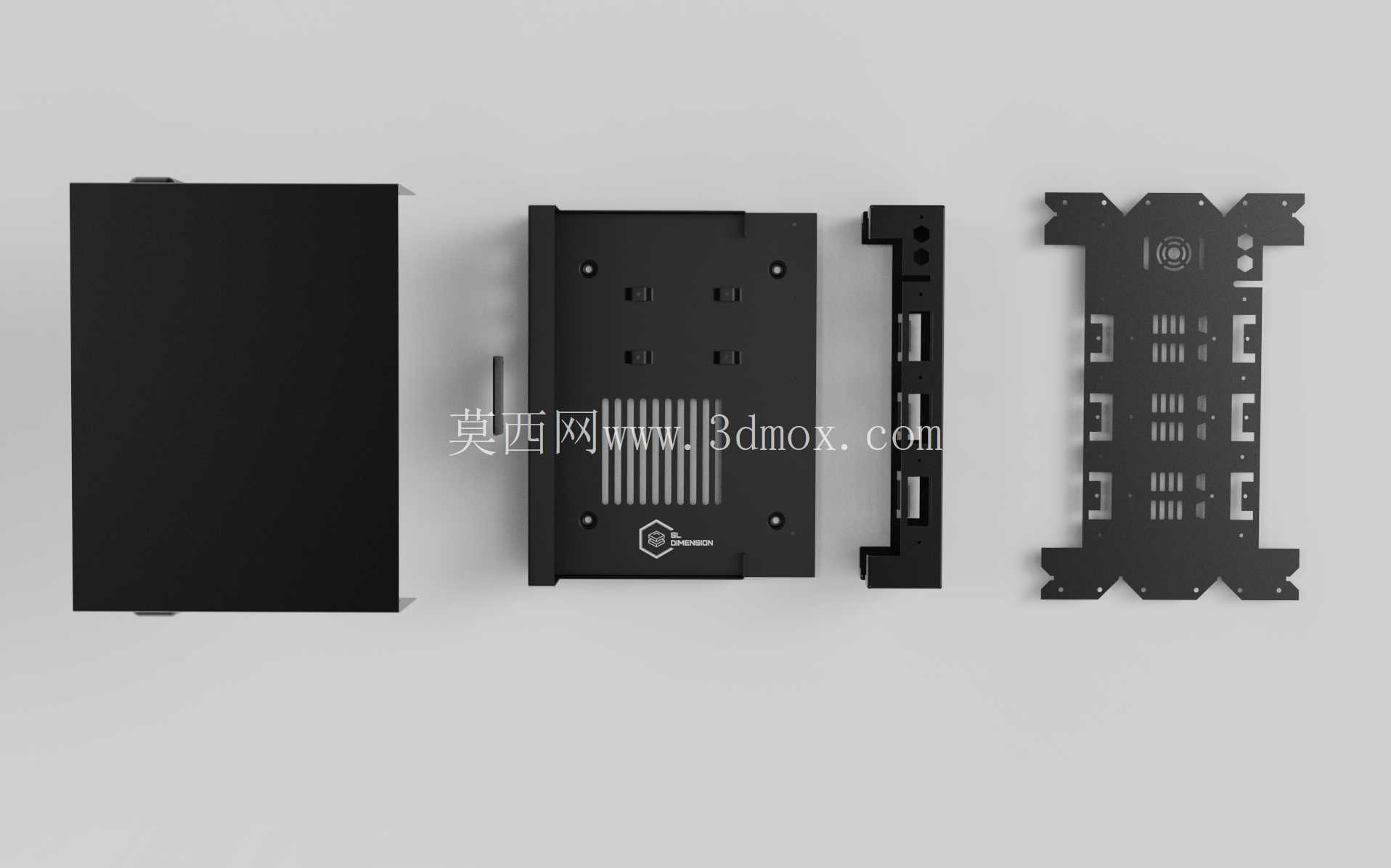

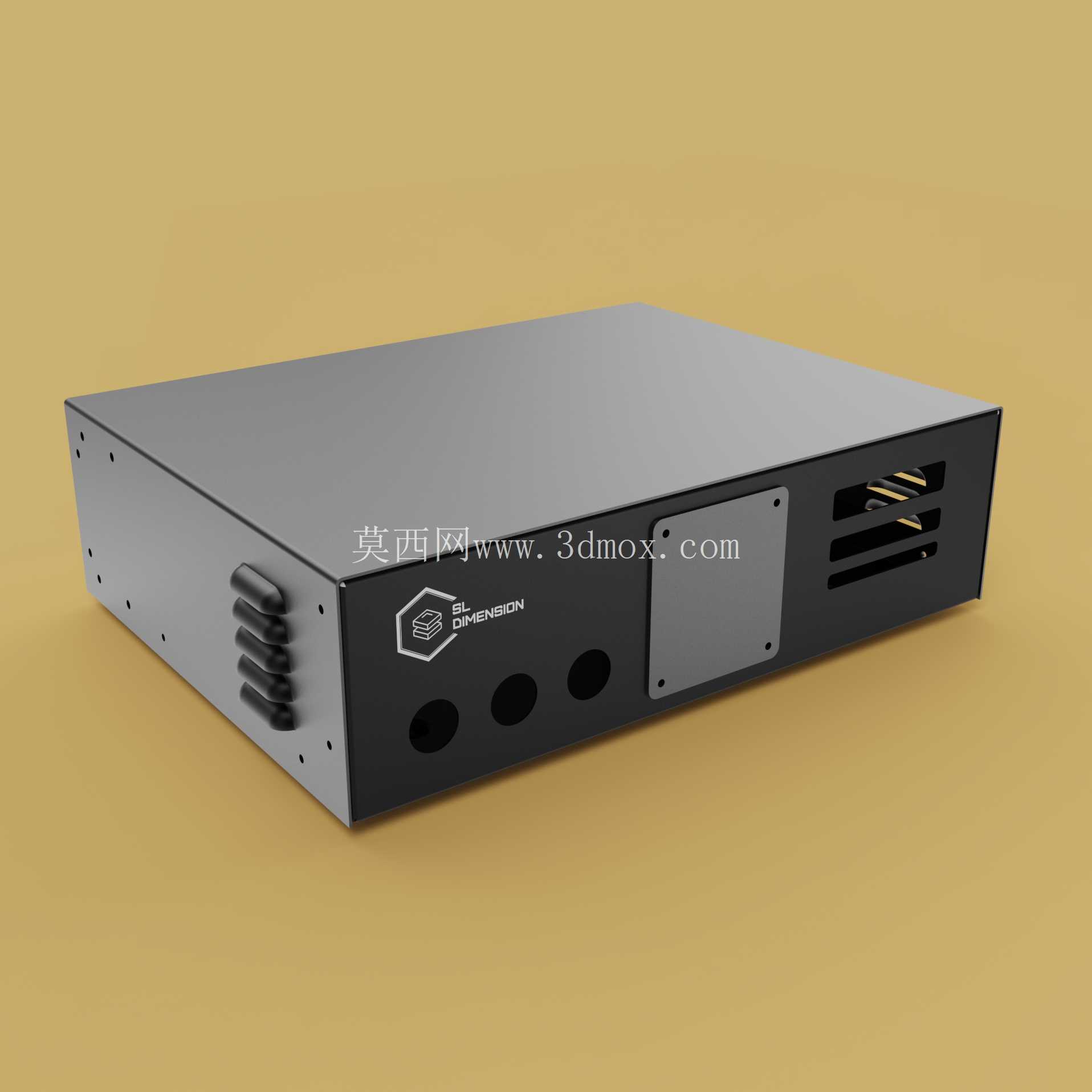

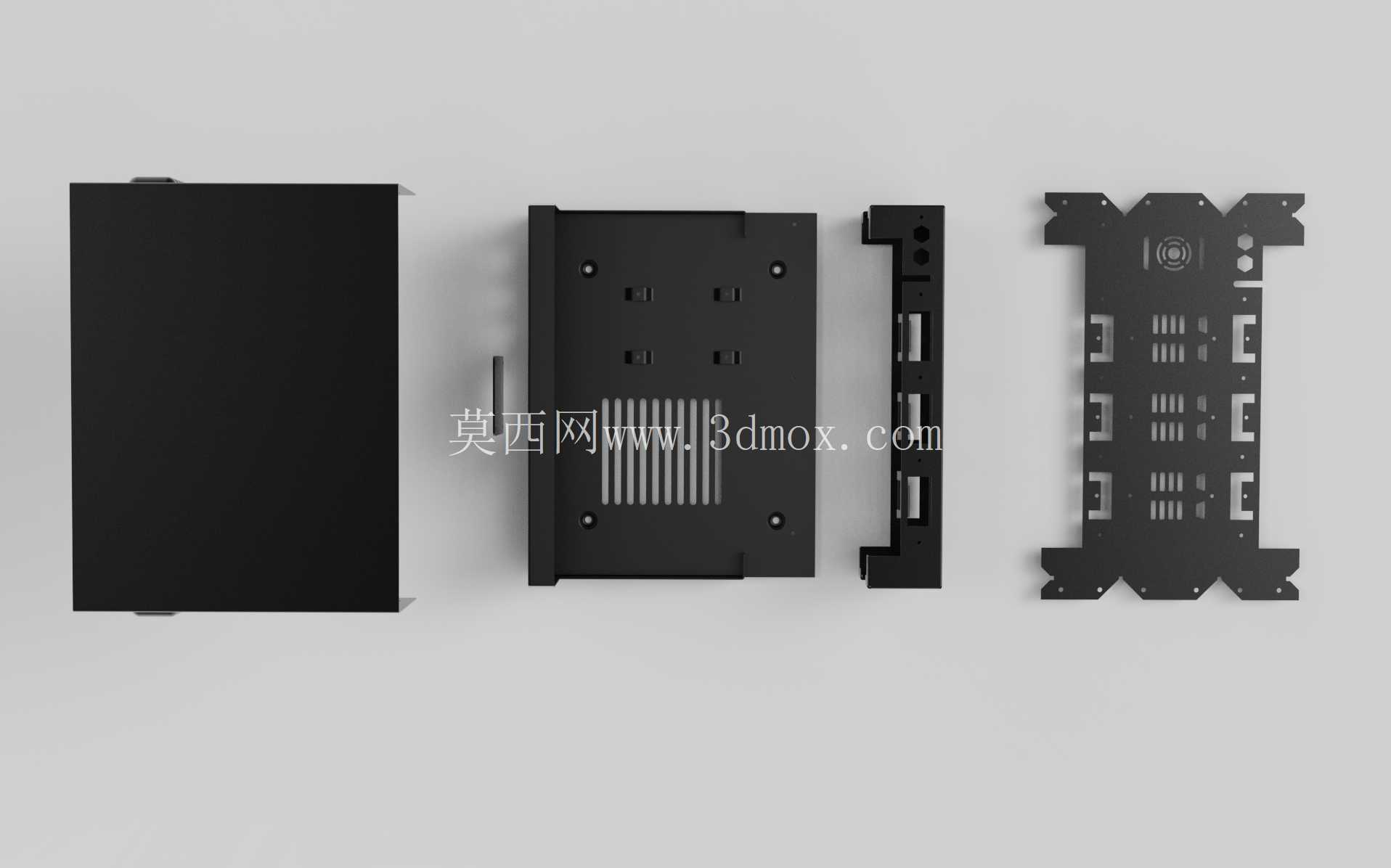

　　前面板区域做了分区布局设计，左侧预留三个圆形开孔，用于安装航空插头或者DC电源接口、信号输入输出端子，相邻开孔中心间距保持18mm，满足常规接插件的安装避让要求，不会出现插头互相干涉无法插合的问题；中间区域做沉台设计，用于粘贴设备铭牌或者嵌入小型状态显示屏，沉台深度0.5mm，粘贴标识后不会出现边缘起翘的问题；右侧区域预留三个横向长槽开孔，用于扩展USB、RJ45网口、串口这类标准通讯接口，开孔尺寸严格匹配常规焊板式接插件的伸出高度，接口安装后与面板表面齐平，不会出现突出或者凹陷过多影响插拔手感的问题。壳体左侧面设计了五组平行的散热通风槽，槽宽2mm，槽间筋位宽度3mm，通风槽向下倾斜15度，既能保证内部热量自然对流散出，也能避免桌面溅水、落灰直接进入壳体内部，防护等级可以达到IP30级别，满足常规工业室内场景的使用要求。底部预留四个M3规格的橡胶脚垫安装孔位，脚垫高度5mm，既可以垫高壳体保证底部空气流通辅助散热，也能避免壳体金属底面直接接触桌面刮擦漆面，同时起到防滑减震的作用，减少设备运行时内部风扇或者元件震动产生的滑移与噪音。

　　安装边界方面，壳体整体长宽高尺寸控制在280mm180mm55mm，属于小型桌面设备的常规尺寸，放置在标准深度的操作台层架上不会突出架体，背部预留的进线开孔距离侧边20mm，外接走线时可以顺着设备侧边梳理，不会占用过多桌面横向空间。壳体表面采用哑光喷塑处理，颜色为炭灰色，耐脏且不易留下指纹痕迹，适合工业场景长期使用，钣金拼接处采用点焊加打磨处理，拼接缝隙控制在0.2mm以内，整体外观规整无明显拼接痕迹，同时壳体整体做导电氧化处理，拼接处保持电气连通，配合上盖的导电泡棉衬垫，可以实现良好的电磁屏蔽效果，避免内部电路信号受外界电磁干扰，也能减少自身对外的电磁辐射，满足工业现场的电磁兼容使用要求。

　　在结构强度设计上，壳体折弯处做压筋处理，提升薄壁钣金的整体刚性，即使成年人单手握持侧边搬运设备，也不会出现明显的壳体形变，保护内部电路板不会受挤压损坏。前面板的接口开孔边缘做去毛刺处理，避免安装接插件时刮伤线路绝缘层，所有内部安装柱都采用压铆螺母柱固定在壳体底板上，螺母柱垂直度控制在0.1mm以内，安装电路板时不会出现孔位错位无法锁螺丝的问题，底板上预留了多组不同孔距的安装柱，可以兼容100mm160mm、120mm170mm等多种尺寸的标准电路板安装，提升壳体的通用适配性。
