压缩机装配线垫片厚度检测工装

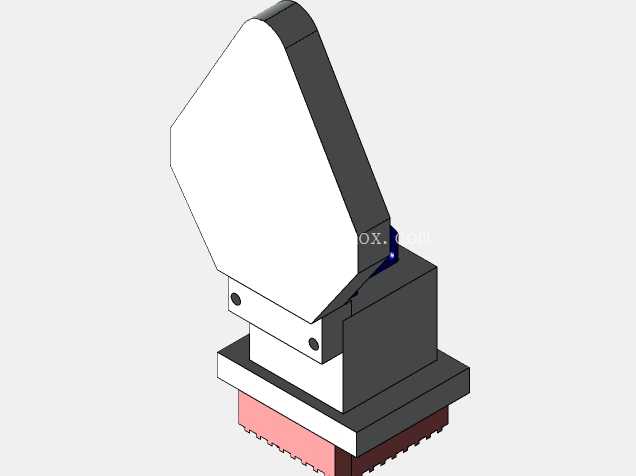

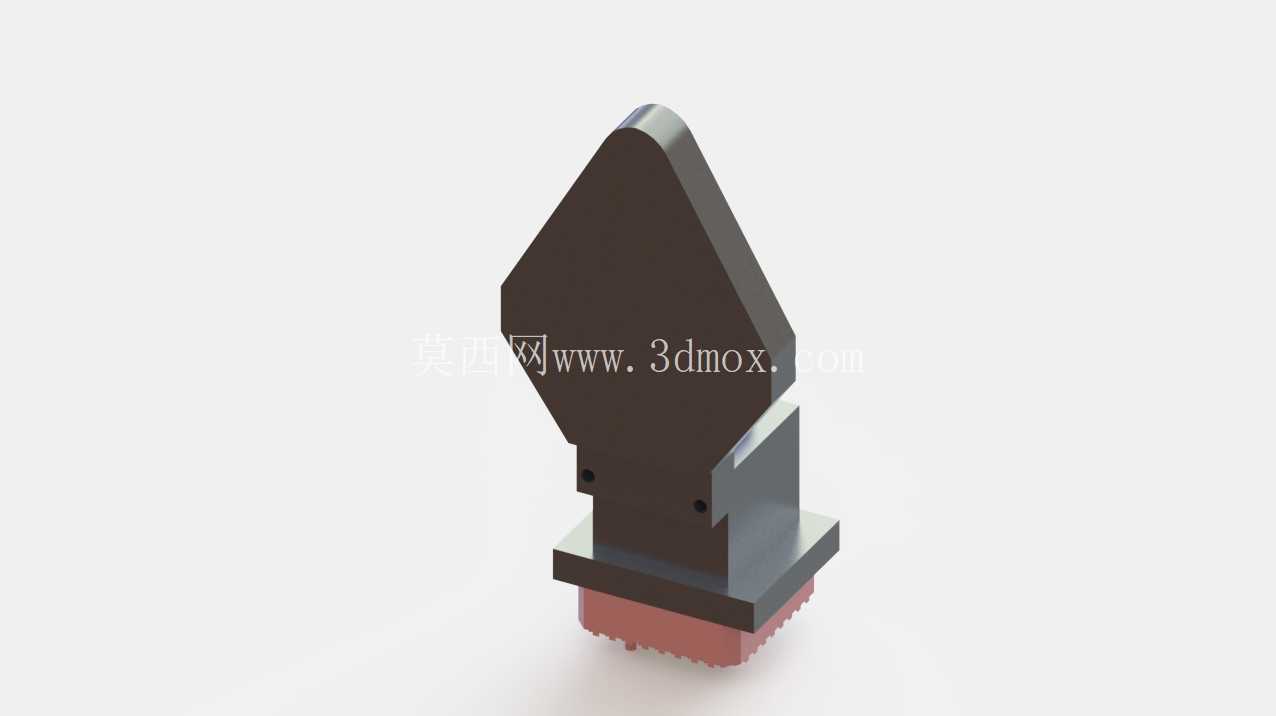

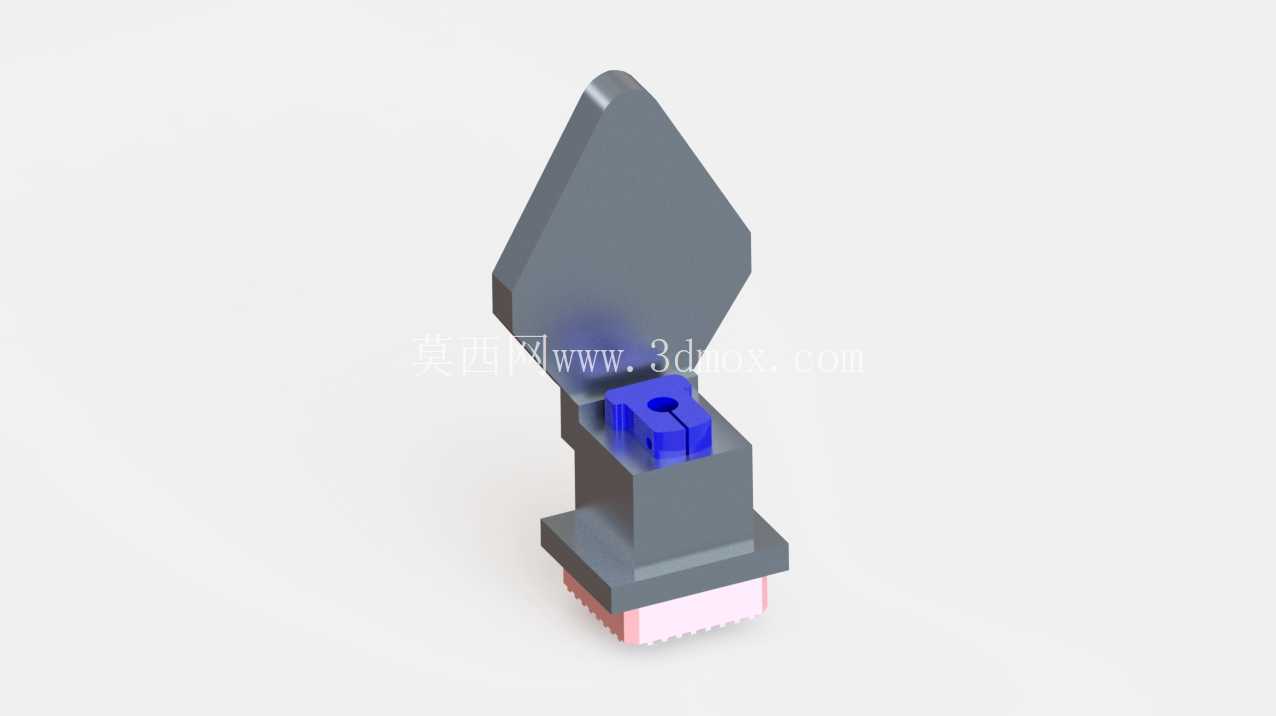

　　从结构设计逻辑来看，工装采用分体式装配结构，上部的菱形导向定位段做了锐角收边处理，能够快速对准压缩机缸体的定位槽，不需要操作人员反复调整对位角度，作业时只要将工装垂直对准待检测的垫片组放置，依靠下部的检测触头与不同厚度垫片堆叠后的总高度形成匹配，就能快速判断垫片数量是否符合工艺要求，不需要逐片清点。工装的主体安装基座做了台阶式限位设计，安装时可以直接卡在装配线工位的固定支架上，侧向的两个定位销孔能够完成快速锁附，不需要额外做适配加工，基座的底面平面度控制在0.02mm以内，保证每次检测时工装的放置基准统一，不会因为基准倾斜导致检测结果出现偏差。在全封闭压缩机的批量装配环节，垫片选配是直接影响整机密封性能、压缩腔间隙精度的核心工序，不同厚度规格的垫片如果出现错装、漏装、多装，会直接导致压缩机运行时冷媒泄漏、活塞行程偏差、运行异响甚至卡缸报废，以往产线靠人工目视清点、卡尺逐片测量的方式，不仅节拍跟不上自动化装配线的流转速度，长时间重复作业下的人为疏漏也很难完全规避，这款检测工装就是针对这一产线痛点开发的专用检测部件。

　　下部的检测接触端采用了软质接触材质，避免检测过程中划伤垫片表面的密封涂层，毕竟全封闭压缩机用的密封垫片大多是复合涂层材质，表面一旦出现划痕，装配后就会出现密封失效的隐患，接触端的轮廓完全匹配垫片组的外形，检测时不会出现局部压空、偏载的情况。从实际使用场景来看，这款工装适配全封闭压缩机装配线的工位节拍，单次检测时长不超过2秒，操作人员不需要具备专业的测量技能，只要观察工装是否能完全落位到基准面，就能判断垫片组的厚度是否符合要求，也就是间接确认了不同厚度垫片的堆叠数量是否正确，相比传统的人工测量方式，检测失误率可以控制在万分之二以内，完全满足批量生产的质量管控要求。

　　设计过程中充分考虑了产线的长期使用磨损问题，上部的导向段和中部的主体结构采用硬质合金钢材做了表面淬火处理，硬度达到HRC58以上，长期和缸体定位槽接触也不会出现磕碰变形，下部的接触端做了快拆式设计，长期使用出现磨损后可以单独更换接触模块，不需要整体更换工装，大幅降低了产线的工装维护成本。工装的整体外形做了倒角处理，所有锐边都做了R1以上的圆角过渡，避免操作人员作业时被锐边划伤，整体重量控制在1.2kg以内，长时间手持作业也不会出现明显的疲劳感，同时也适配自动化装配工位的机械臂取放要求，机械臂的夹爪可以直接夹持中部的方形基座段，不需要额外设计夹爪治具。

　　从安装边界来看，工装的整体最大外轮廓尺寸适配现有压缩机装配线的工位空间，不需要对现有工位的布局做调整，检测时的垂直行程不超过30mm，不会和周边的装配工具、输送线结构产生干涉，不管是手工作业工位还是半自动装配工位都能直接适配。在功能拓展性上，工装的主体预留了传感器安装孔位，后续如果产线升级为全自动检测工位，可以直接在基座位置加装位移传感器，将检测数据直接接入产线的质量管理系统，实现检测数据的自动记录、不合格品的自动拦截，不需要对工装主体做结构修改。实际产线验证过程中，这款工装能够覆盖目前主流规格的全封闭压缩机垫片组检测需求，针对不同厚度规格的垫片堆叠公差，检测端的尺寸公差控制在±0.01mm，能够准确识别出单片0.1mm厚度的垫片偏差，完全满足压缩机装配的工艺精度要求，避免因为垫片数量错误导致的整机返工，大幅降低了装配环节的质量损失成本。
