可自动同步名称尺寸的SolidWorks参数化设计模板

在日常通讯设备结构件、小型消费电子配套工装的三维设计流程里，不少工程师都遇到过这类共性问题：同一系列的安装铭牌、标识牌类零件，往往需要根据项目编号、安装工位、适配设备型号调整表面刻印文字，同时还要根据安装位的预留空间微调长宽、安装孔距参数，常规操作下改完文件名还要逐个进入草图、特征编辑界面修改文本内容、调整尺寸数值，反复核对很容易出现文件名和模型内标识不一致、尺寸改漏导致装配干涉的情况，这类重复操作不仅挤占核心结构设计的时间，还容易在批量改图时引入低级错误，拖慢项目出图进度。

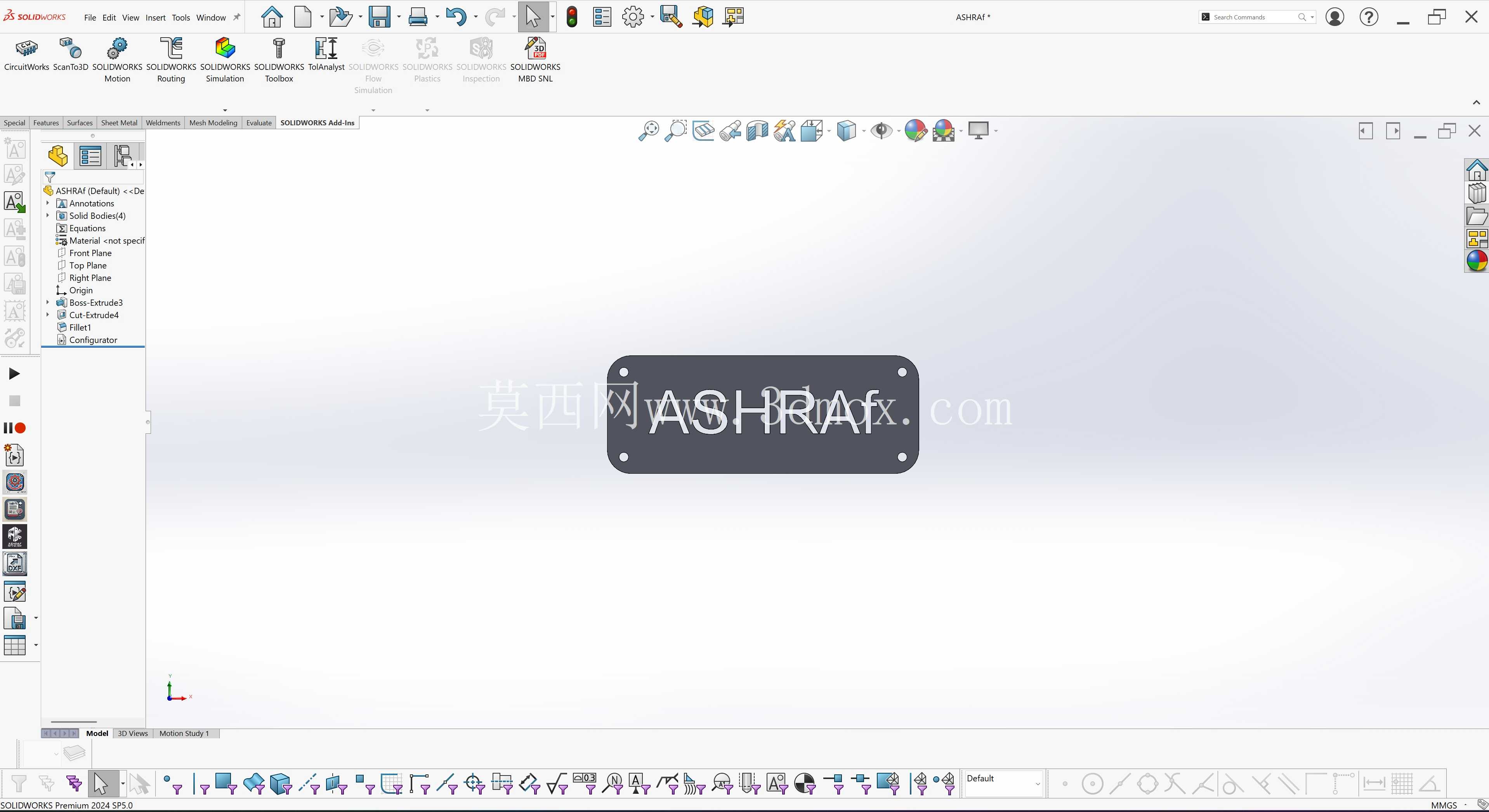

这套参数化设计模板的核心逻辑，就是把这类重复的手动修改环节做了逻辑打通，首先在文件名和模型内部的文本特征之间建立了关联映射，当工程师在文件资源管理器中修改零件的文件名时，模型内部用于刻印、标注的文本内容会自动同步更新，不需要再进入特征编辑界面手动修改文本内容，从根源上避免了文件名和模型标识不匹配的问题，尤其适合通讯机柜内批量的标识牌、工位铭牌、线号标识类零件的快速改型，这类零件往往单项目内就有数十上百个不同编号的同结构件，靠手动逐个修改文本的出错率极高，用这套关联逻辑后只需要批量修改文件名就能同步更新所有模型内的标识内容，效率提升非常明显。

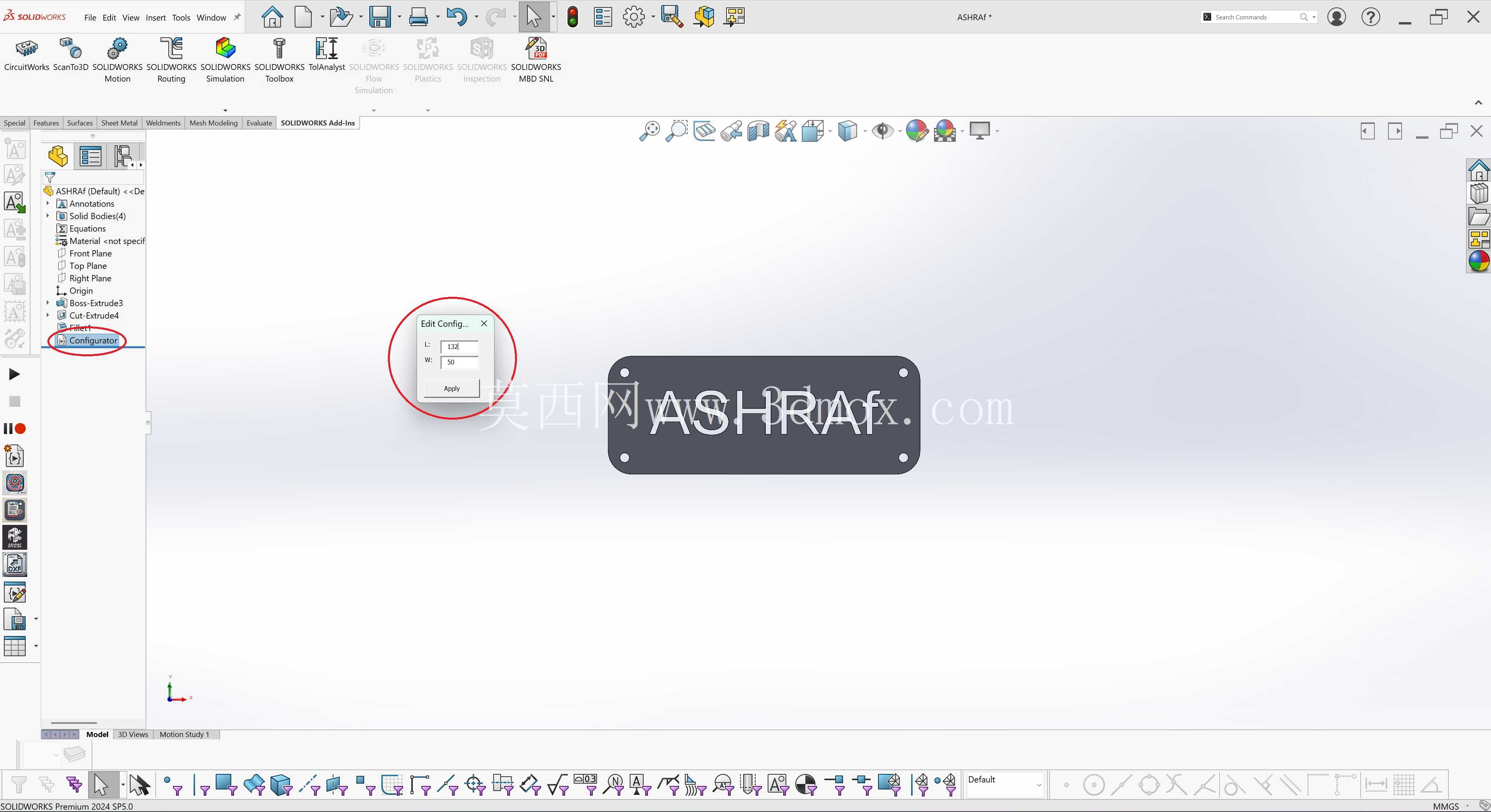

除了文本的自动同步，模板内置的参数化驱动脚本，把零件的外形尺寸、安装孔位参数都做了可编辑的参数接口，工程师不需要逐个去修改草图里的尺寸标注，只需要在参数面板里输入需要的长度、宽度、厚度数值，以及安装孔的孔距、孔径参数，整个模型就会自动重建，所有关联的特征都会同步更新，包括圆角、倒角这类工艺特征也会跟随整体尺寸做适配调整，不会出现改了外形尺寸后圆角错位、孔位偏移的问题。在实际使用场景里，通讯设备安装现场的预留空间往往不是完全标准化的，比如机柜侧梁的安装位宽度可能根据现场布线情况有几毫米的偏差，或者不同批次的通讯模块对标识牌的安装孔距有不同要求，这时候不需要重新绘制草图，只需要修改对应参数就能快速生成符合安装边界的新零件，不需要从零开始建模。

从设计思路上看，这套模板没有做过多冗余的特征约束，把所有可调整的参数都做了显性化的接口设置，同时保留了特征的全参可编辑性，工程师可以根据自己的实际需求在基础模板上增加额外的特征，比如增加沉头孔、添加表面防滑纹理、修改铭牌的安装固定方式，所有新增的特征只要和原有参数做关联，就能跟随整体尺寸驱动同步更新，不会破坏原有的自动同步逻辑。在安装边界的适配性上，模板默认的基础尺寸覆盖了通讯行业常用的标识牌安装尺寸范围，最小可以适配线号级别的小型标识，最大可以扩展到机柜级的大型铭牌尺寸，参数调整的范围做了合理的限位，避免输入极端数值导致特征重建失败，比如厚度参数的调整范围限制在常用板材厚度区间内，孔距参数不会超过零件本身的外形尺寸边界，从逻辑上减少了参数输入错误导致的建模失败问题。

在实际的工程应用中，这类参数化模板最大的价值不是替代工程师做结构设计，而是把工程师从重复的改尺寸、改文本的机械劳动里解放出来，把更多精力放在结构合理性、安装适配性的校验上。比如做通讯基站的配套安装件设计时，往往一个站点就需要几十上百个不同编号的标识牌、安装支架类标准改型件，用常规建模方式可能需要花大半天时间逐个修改，用这套参数化逻辑只需要整理好对应的名称、尺寸参数表，批量生成文件后就能自动完成所有模型的文本和尺寸更新，出图效率能提升数倍，同时也避免了手动修改带来的人为错误，减少后续生产、安装环节因为模型标注错误、尺寸不符导致的返工问题。另外模板的脚本逻辑是开放可编辑的，工程师可以根据自己所在行业的常用设计规范，把更多的标准参数、工艺要求内置到脚本里，比如增加表面处理的参数关联、增加公差标注的自动更新，进一步适配自身的设计流程，形成专属的个性化设计工具。
