户外落地式微型信息服务舱结构设计

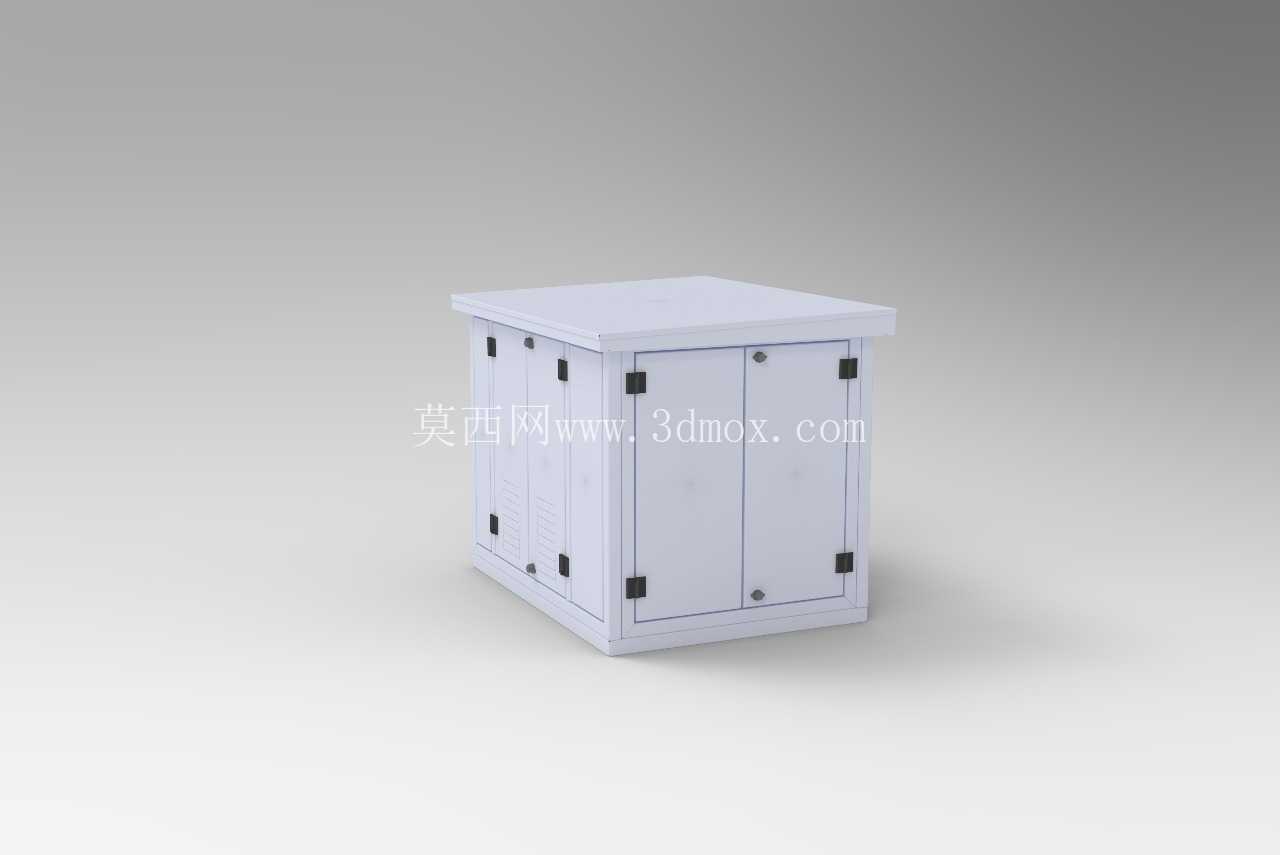

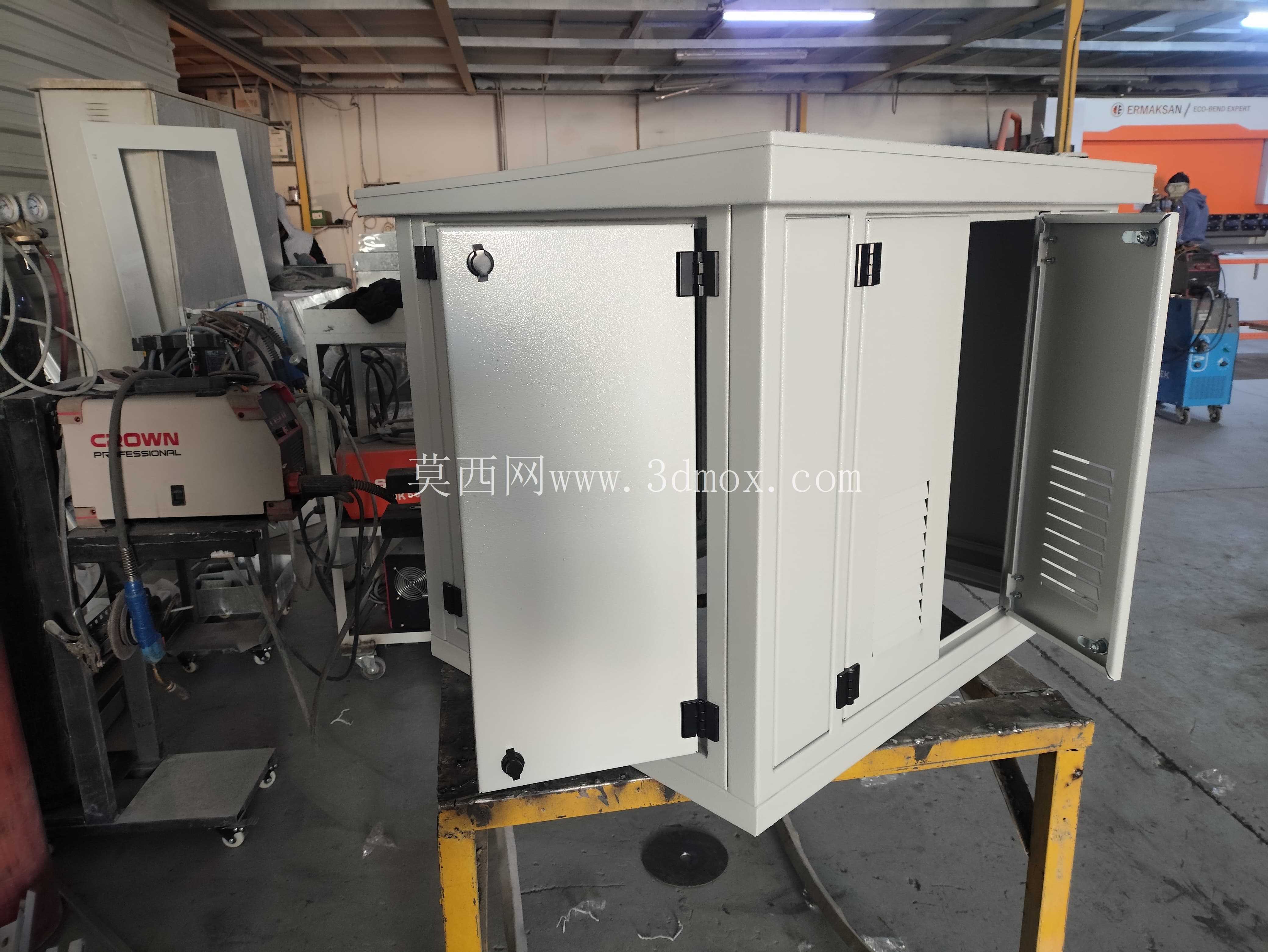

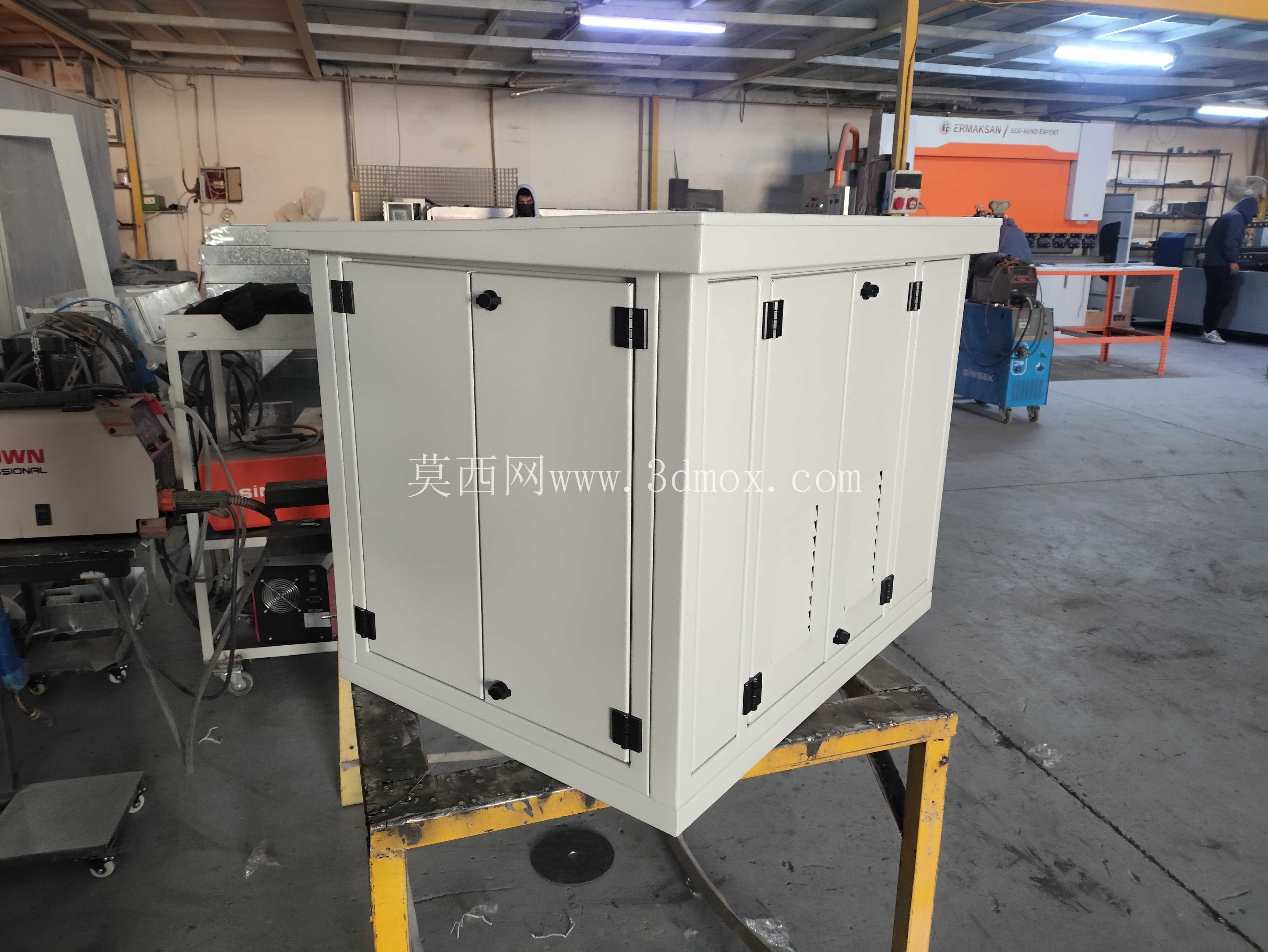

这款微型信息服务舱的三维结构，最初是针对城市社区、产业园区边角区域的公共信息交互需求做的落地设计，区别于传统大型户外广告屏或者占地数平的岗亭式服务站，它的核心定位是小占地、快部署、高防护，适配那些没有条件开挖管线、做大型基础施工的零散点位。从结构逻辑上看，整个舱体采用模块化钣金拼接思路，主体框架用冷轧钢板折弯成型，所有拼接边都做了外翻边防水结构，避免户外降雨时雨水顺着拼接缝隙渗入舱内，顶部做了5度的单坡排水倾角，比平顶结构的积水残留率低七成以上，就算是南方梅雨季节的连续降雨，也不会在顶面形成长期积水腐蚀涂层。舱体的安装边界控制得比较严格，底部预留了120mm高的安装法兰边，法兰边上开了4个直径18mm的锚固孔，适配常规的M16膨胀螺栓安装，不需要做额外的混凝土高台，只要地面平整度误差在5mm以内的硬化路面，就能直接固定，单台设备的安装作业两个人配合两小时就能完成，不需要大型吊装设备进场，这点对于老城区、步行街区这类大型设备无法进入的场景非常友好。外形尺寸上，舱体整体控制在1米见方的占地范围内，高度1.1米，刚好到成年人的腰腹位置，路过的人不需要弯腰或者抬手就能操作舱体正面的交互界面，正面的双开门结构做了暗藏式合页，合页全部藏在门板内侧，从外部看不到外露的连接件，既避免了户外环境下合页过早锈蚀，也能防止无关人员暴力拆卸门板。门板和门框的接触位置一圈都贴了三元乙丙发泡密封条，压缩量控制在30%，关门之后能达到IP65的防护等级，就算是高压水枪冲洗路面的时候溅到舱体，也不会有水汽渗入内部影响电子元件。从功能特性上看，舱体内部预留了三层设备安装托板，托板采用可调节高度的导轨式安装，每层托板的承重不低于20kg，可以根据实际搭载的设备类型调整层间距，不管是放小型工控主机、信息发布终端，还是应急呼叫模块、便民查询设备，都能灵活适配。舱体左右两侧的侧板上开了带防尘防水网罩的通风孔，通风孔的位置做了下倾式的防雨百叶，内部可以选配安装小型散热风扇，形成下进上出的散热风道，夏天户外暴晒的时候，舱内温度能比外部环境低8到10度，避免内部电子设备因为高温出现宕机。舱门的锁具采用户外专用的防水转舌锁，锁芯带防尘盖，钥匙通用率低，能有效避免无关人员随意开启舱门改动内部线路。实际应用场景里，这类微型信息舱除了做社区便民信息查询，还能搭载园区的门禁访客登记模块、景区的点位导览模块、商圈的促销信息发布模块，甚至在一些工业园区里，还能改造成小型的设备巡检点位登记终端，不需要额外搭建岗亭。设计的时候特意把所有的外露棱角都做了R5的圆角倒钝处理，避免行人路过的时候磕碰受伤，外表面的涂层采用户外专用的聚酯粉末喷涂，厚度控制在80到120微米，抗紫外线老化能力能满足5年以上户外使用不褪色、不脱落。底部的法兰边和地面接触的位置预留了10mm的穿线孔，穿线孔配套了橡胶密封圈，电源线和信号线从地面穿入舱内之后，密封圈能把缝隙完全填死，避免爬虫、水汽顺着管线进入舱内。整个舱体的所有钣金件都做了磷化预处理再喷涂，焊接位置全部打磨平整之后做了原子灰找平，外表面看不到明显的焊接痕迹，整体外观简洁规整，不管是放在现代风格的产业园区，还是老城区的步行街上，都不会和周边环境产生违和感。和传统的大型信息亭比，这款微型舱的重量只有不到80kg，运输的时候可以直接用普通面包车装载，不需要专门的货运车辆，后期如果点位调整，只需要松开膨胀螺栓就能整体搬走，重复利用率很高，不会像固定式的混凝土基座岗亭那样拆完之后留下建筑垃圾。门板的开启角度能达到120度，内部设备维护的时候不需要完全把门拆下来，站在正面就能完成所有设备的检修和线路调整，维护作业的空间足够，不会因为舱体体积小就出现维护操作卡手的问题。
