戴尔WD19扩展坞螺丝安装固定支架结构

在桌面办公设备集成、工位设备规整的实际工程场景中，扩展坞作为外接多外设的核心中转部件，其安装固定的可靠性直接影响工位布线整洁度与设备使用稳定性，这款针对戴尔WD19扩展坞设计的螺丝安装支架，正是为解决扩展坞随意放置导致的线缆拉扯、接口松动、设备移位等实际工程问题开发的结构件。从实际使用场景来看，该支架可适配多种安装环境，无论是工位桌面下沿暗装、设备机柜侧装、显示器背部VESA孔位挂载还是工作台侧立面固定，都能通过螺丝锁付的方式将扩展坞牢牢固定，避免日常插拔外设时扩展坞随线缆拖拽移位，减少接口反复受力导致的接触不良、焊盘脱焊等硬件故障，同时能将扩展坞规整收纳在隐蔽位置，释放桌面可用操作空间，优化工位走线布局。

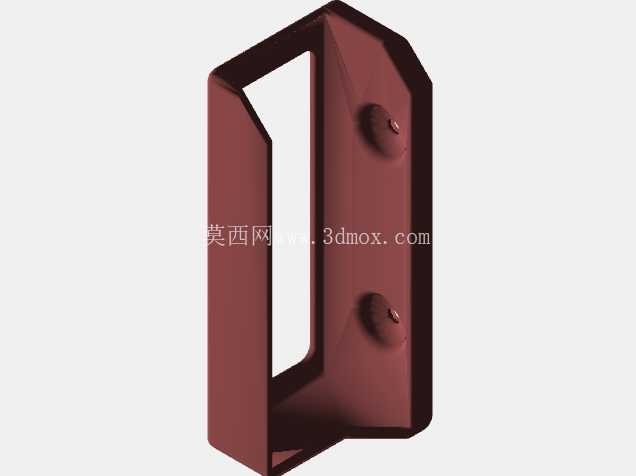

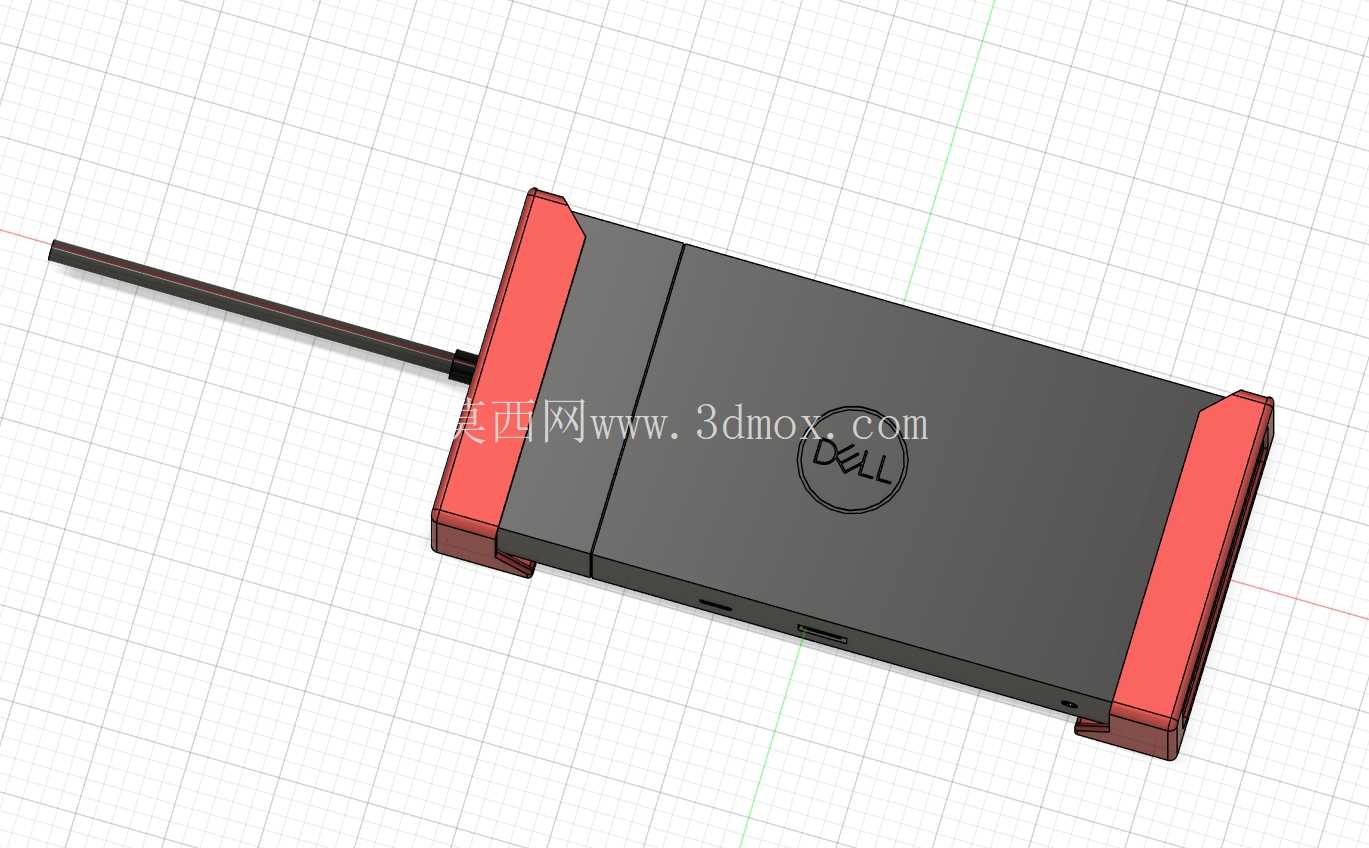

从功能特性来看，这款支架采用分体式镜像结构设计，区别于常规对称式支架的统一结构，两个支架臂为镜像对称形态，分别卡合在扩展坞长度方向的两端，通过内侧与扩展坞外壳轮廓完全贴合的型面实现限位，不会对扩展坞本身的外壳造成挤压形变，也不会遮挡扩展坞侧面、端面上的各类接口，保证所有外接线缆都能顺畅插拔，不会出现支架与插头干涉的情况。支架上预留的标准螺丝安装孔位，可适配常规的M3、M4规格自攻螺丝或机丝螺丝，安装时不需要对扩展坞本体进行任何打孔、胶粘等破坏性改造，仅通过两端支架的包覆卡合加螺丝锁付即可完成固定，后续需要拆卸维护扩展坞时，仅需松开支架固定螺丝即可取下设备，不会在扩展坞外壳残留胶痕或造成结构损伤。

在设计思路层面，这款结构件完全围绕戴尔WD19扩展坞的实际外形轮廓做逆向适配，建模过程中首先提取了扩展坞两端的外壳曲面、倒角尺寸、侧边接口的位置边界，确保支架与设备接触的型面完全贴合，避免出现安装间隙导致的固定松动；同时考虑到3D打印加工的工艺特性，支架所有结构都做了适配FDM打印的壁厚优化，最小壁厚不低于1.5mm，所有转角位置都添加了R1以上的工艺圆角，避免打印过程中出现翘边、层间开裂的问题，不需要额外添加支撑结构即可完成打印加工，降低加工成本与后处理工作量。针对镜像结构的设计细节，建模时特意区分了左右两个支架的卡扣位置与安装孔偏移量，避免用户误将两个相同结构的支架打印后无法完成装配，两个支架分别对应扩展坞的左右端，安装时仅需对准两端卡入后锁付螺丝即可，不需要额外做位置调整。

从安装边界与尺寸适配来看，支架的整体外轮廓完全包覆扩展坞两端的突出结构，安装后扩展坞的主体部分不会额外增加过多的安装厚度，整体突出安装面的尺寸控制在扩展坞本身厚度加3mm支架壁厚范围内，在狭窄的机柜夹层、显示器背部间隙等狭小安装空间内也能顺利布置。支架上的安装孔做了长圆形调节设计，允许安装时存在±2mm的位置误差，降低安装面打孔的精度要求，即使现场打孔位置存在小幅偏差，也能通过长圆孔调整支架位置，顺利完成扩展坞的固定。同时支架的卡合深度经过反复校核，既保证足够的卡合抱紧力，不会因为设备自重或线缆拉扯导致扩展坞从支架中滑脱，又不会因为卡合过紧导致安装拆卸困难，日常维护时不需要借助工具即可手动将扩展坞从支架中取下。

在实际工程应用中，这类定制化安装支架往往能解决商用办公场景下设备规整的痛点，相比通用型的设备固定扎带、胶粘支架，这种适配特定型号扩展坞的螺丝安装支架，固定可靠性更高，使用寿命更长，不会出现胶粘老化脱落、扎带断裂导致设备坠落的风险，尤其适合开放式办公区、机房设备机柜、工业操作台等对设备固定可靠性有较高要求的场景。建模过程中对所有配合面都做了0.2mm的装配间隙预留，考虑到不同3D打印工艺的成型误差，即使是采用PLA、ABS等常见耗材打印，也能顺利完成装配，不需要对支架做额外的打磨修整。支架的受力结构经过优化，锁付螺丝的位置做了局部加厚处理，避免螺丝锁付时出现柱位开裂的问题，两端的卡合臂做了加强筋设计，在长期承受扩展坞自重的情况下不会出现臂部形变松脱的问题，保证长期使用的结构稳定性。
