仓储物流周转用平板手推车结构设计

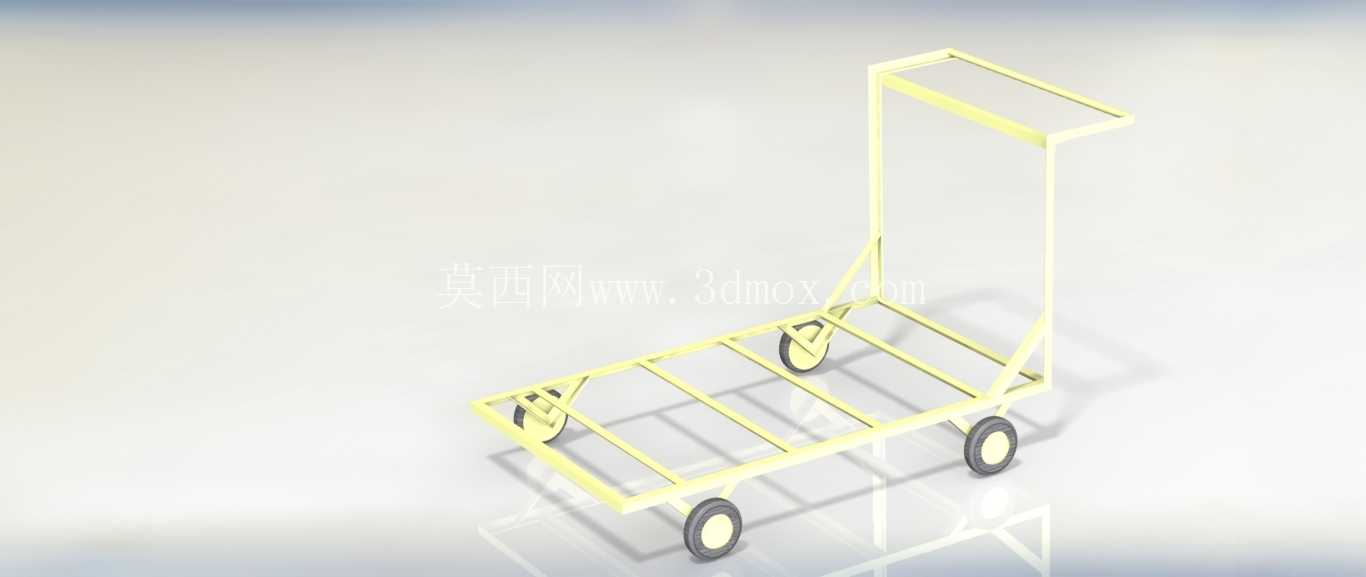

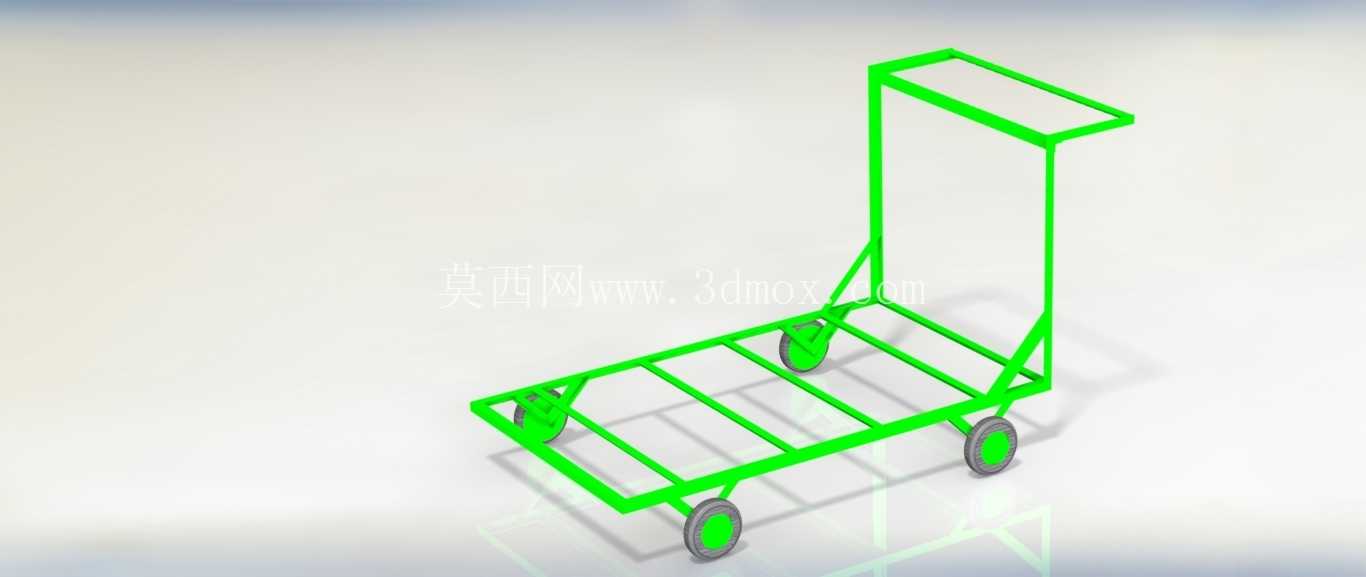

　　这款手推车的结构设计完全围绕车间、仓储场景下的短距离物料转运需求展开，日常生产场景里，从原料仓到生产线边的包材转运、加工工位间的半成品流转、成品库内的整箱货品移位，都能看到这类设备的身影，相比全电动搬运设备，它不需要预留充电空间，也没有复杂的电控维护需求，在狭窄通道、电梯轿厢、楼层间转运的场景下灵活性更强，单人即可完成操作，不会占用过多通道宽度。从结构设计逻辑来看，承载平台采用框架式栅格结构，没有采用整板封闭设计，一方面是在保证整体承载刚度的前提下降低自重，减少推行过程中的无效负载，另一方面栅格间隙可以漏下平台上积存的碎屑、积水，避免转运金属加工件时切削液在平台面积存打滑，也能在转运纸箱类货品时减少底部受潮的概率。

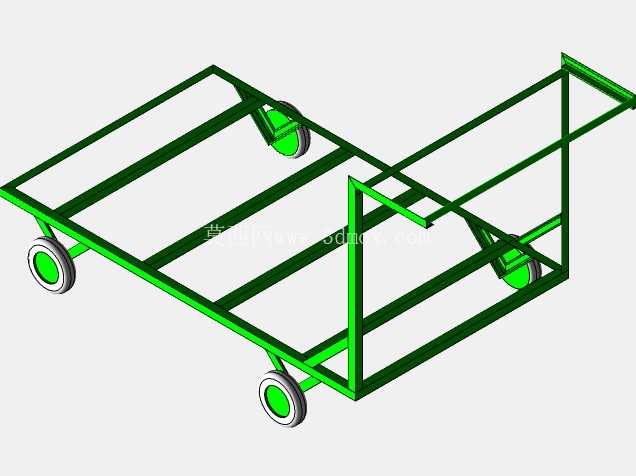

　　平台框架的杆件采用等截面矩形管焊接成型，所有焊接位置都做了斜撑加强，尤其是推把和平台连接的根部，是日常推行时受力最集中的位置，设计了三角形斜撑结构分散应力，避免满载推行时推把根部出现焊缝开裂的问题。行走轮采用四轮布局，前端两个定向轮、后端两个万向轮的配置，这种轮组搭配是经过多场景验证的成熟方案：定向轮负责保证直行时的行进稳定性，不会在长距离直行时出现方向跑偏，后端万向轮负责转向控制，在狭窄空间内调整方向时只需要下压推把让前端定向轮轻微抬起，依靠后端万向轮就能完成小半径转向，甚至可以实现原地回转，适配仓库内货架间1.2米左右宽度的通道转向需求。

　　推把的高度设计参考了成年人直立推行的舒适施力高度，握持位置距离平台面的高度刚好在人体腰部到小臂自然下垂的区间，推行时不需要弯腰或者过度抬臂，长时间转运物料也不会造成腰部、手臂的额外劳损，推把顶部采用封闭矩形框结构，既可以作为推行的握持位，也能在平台堆叠货品时起到后侧挡边的作用，避免货品向后侧滑落。从安装边界尺寸来看，这款手推车的平台长度适配常规标准周转箱的摆放尺寸，可以并排放下两个标准尺寸的塑料周转箱，也能适配常见的栈板底部尺寸，不需要额外调整货品摆放位置就能直接承载；整体宽度控制在0.7米以内，可以顺利通过常规的车间防火门、货梯门，不会出现卡滞；推把向后倾斜的角度经过测算，满载状态下下压推把抬起前轮转向时，需要施加的下压力在普通人手臂施力的舒适区间内，不会出现转向费力的问题。

　　轮组的安装位置做了内收设计，轮组最外侧没有超出平台框架的外边缘，在贴紧货架边缘取放货品时，轮组不会磕碰货架立柱，也能避免推行过程中轮组刮碰到通道旁放置的货品。考虑到日常使用中的磨损问题，轮组采用支架可拆卸的安装结构，轮片磨损后只需要拆卸固定销轴就能完成更换，不需要整体切割焊接，降低后期维护成本；平台框架的所有杆件边缘都做了倒圆角处理，没有尖锐的焊疤外凸，避免取放货品时划伤包装或者操作人员的手部。在承载能力匹配上，框架杆件的壁厚选型对应日常500kg以内的转运需求，完全覆盖生产车间、电商仓储、商超补货等场景下的常规载重量，不会出现日常使用中框架变形的问题；栅格结构的杆件间距经过优化，不会因为间隙过大导致小尺寸零件、小件货品从间隙掉落，同时也不会因为间隙过密导致自重过大。
