车用螺旋弹簧减震器结构设计

　　在乘用车辆、非道路作业机械的底盘行走系统中，这类螺旋弹簧与阻尼筒集成的减震部件，是承担路面冲击缓冲、车身姿态控制的核心功能件，日常行驶过程中车轮碾过路面凸起、凹陷时产生的垂直方向冲击载荷，会先通过下摆臂传递到减震器下端的安装吊耳，再经由阻尼筒内部的液压油节流孔产生阻尼效应，把冲击产生的动能转化为热能耗散掉，配合套在阻尼筒外侧的螺旋弹簧存储、释放弹性势能，避免冲击直接传递到车架造成车身弹跳，同时保证轮胎始终与路面保持有效接触，提升行驶过程中的抓地稳定性与乘坐舒适性。

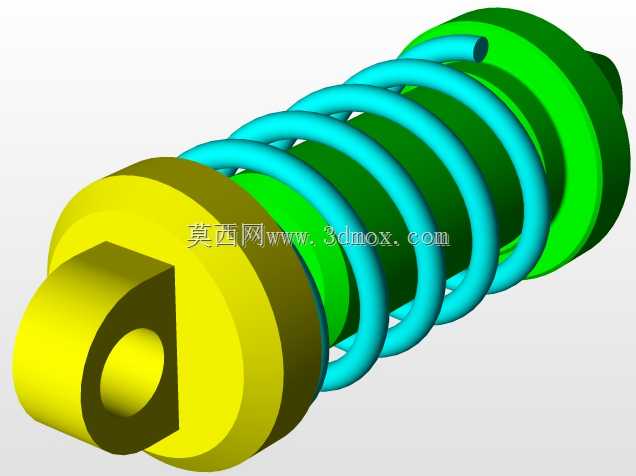

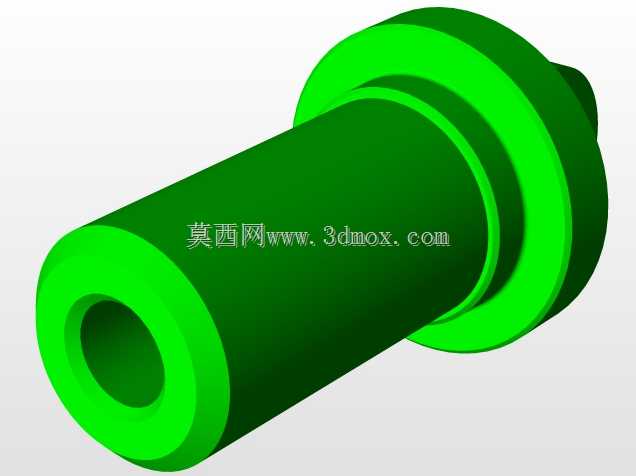

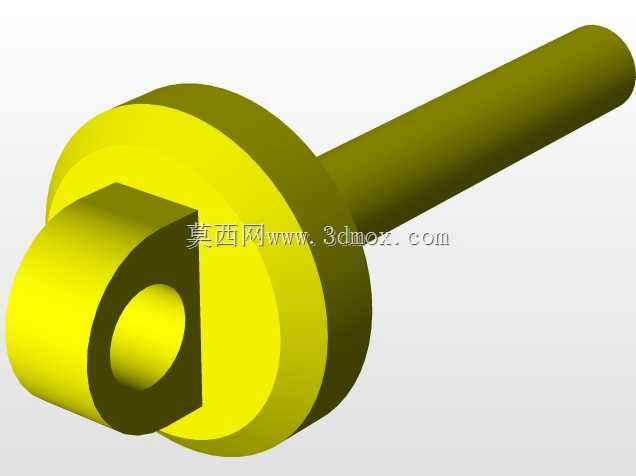

　　从结构设计的逻辑来看，这类减震器采用同轴集成布局，螺旋弹簧的中径、有效圈数、线径参数需要匹配目标车型的轴荷设定，弹簧刚度不能过高否则会导致滤震效果变差，刚度不足则会在重载工况下出现弹簧并圈、减震器触底的问题；阻尼筒的活塞杆表面做了硬铬镀层处理，降低往复运动过程中的磨损速率，上下两端的安装吊耳都内嵌了橡胶衬套，既可以隔绝减震器工作过程中产生的细微振动传递到车架，也能补偿安装过程中存在的小角度位置偏差，避免硬连接造成的应力集中断裂问题。

　　实际选型匹配时，首先要确认减震器的上下安装点中心距，这个尺寸直接决定了悬架的最大跳动行程，安装吊耳的孔径、连接螺栓的规格需要和原车的下摆臂、塔顶安装位完全匹配，否则会出现无法装配的问题；阻尼筒的外径尺寸要预留足够的周边间隙，避免车轮跳动到极限位置时，阻尼筒与周边的轮罩内衬、转向拉杆、制动管路发生运动干涉。螺旋弹簧的两端都做了并圈磨平处理，保证弹簧受压时端面受力均匀，不会出现偏载导致的弹簧侧向弯曲、异响问题，弹簧的表面做了喷丸强化与电泳防锈处理，应对车辆行驶过程中带起的泥水、砂石冲击，延长部件的使用寿命。

　　在不同的应用场景下，这类减震器的参数调校方向存在明显差异，面向城市铺装路面使用的乘用车型，阻尼设定会偏向柔和，过滤细碎路面振动的效果更好；面向非道路作业的工程车辆、越野车型，阻尼系数会调得更高，弹簧刚度也会相应提升，应对大冲击载荷下的支撑需求，避免连续颠簸路段出现减震器过热衰减的问题。建模过程中需要重点关注阻尼筒的伸缩行程边界，活塞杆伸出最长位置时要保留足够的插入余量，不能出现活塞杆脱出缸筒的风险，压缩到最短位置时，弹簧并圈后的总长度要小于减震器的最小安装长度，预留足够的缓冲间隙，避免金属部件硬碰撞造成结构损坏。

　　日常装配环节，这类减震器的弹簧预紧力需要匹配设计值，预压量过大则会导致悬架变硬，过小则会在车辆过坑时弹簧出现错位脱出的风险，上下安装点的锁紧螺栓需要按照规定扭矩拧紧，同时要确认橡胶衬套的安装方向，避免衬套扭曲造成早期损坏。整个部件的运动过程中，螺旋弹簧始终沿着阻尼筒的轴向做往复压缩、回弹运动，阻尼筒内部的活塞阀系会根据压缩、回弹的不同行程自动调整节流面积，实现压缩阶段阻尼较小、回弹阶段阻尼较大的特性，既可以快速吸收路面冲击，又能拉住弹簧避免多余的弹跳，让车身姿态快速恢复平稳。
