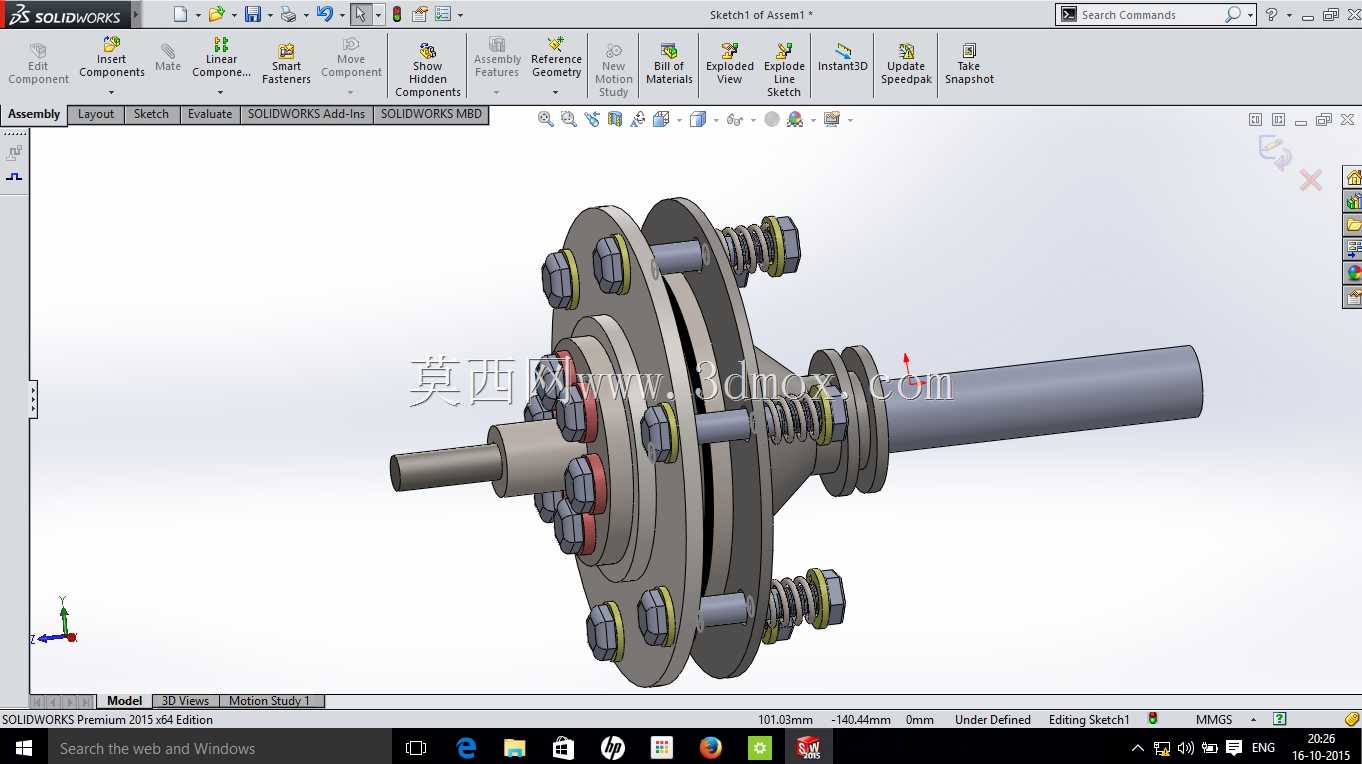

单片摩擦式传动离合结构设计

　　这类单片离合结构多应用在中小功率传动链路的动力通断控制场景中，常见于小型工程机械、农用作业设备、轻型输送装置的动力输入端，负责在设备不停机的状态下切断或衔接动力输入与执行端的扭矩传递，避免带载启动对动力源造成冲击，也能在执行端负载过载时通过摩擦副的打滑实现过载保护，减少传动链内齿轮、轴类零件的冲击损坏概率。

　　从功能实现逻辑来看，该结构依靠轴向压紧的摩擦副接触面产生的静摩擦力传递扭矩，当压紧机构施加的轴向压力足够大时，主动侧摩擦盘与从动侧压盘紧密贴合，两者无相对滑转，动力从主动轴端完整传递至从动输出轴；当需要切断动力时，压紧机构释放轴向压力，摩擦副之间出现间隙，主动侧的转动无法带动从动侧，动力传递路径断开。和多片式离合结构相比，单片式结构的摩擦副接触面积集中，分离过程的拖滞力矩更小，离合动作响应更快，同时整体结构的零件数量更少，日常维护时只需检查摩擦片的磨损量，调整压紧弹簧的预紧行程即可，维护成本更低。

　　设计该结构时首先要匹配传动链路的额定传递扭矩，摩擦片的有效摩擦半径、摩擦面的摩擦系数、压紧弹簧的总预紧力三者需要匹配计算：有效摩擦半径取摩擦片内外径的均值位置，摩擦系数根据所选摩擦衬片的材质确定，粉末冶金材质的衬片适合高速重载工况，石棉基材质适合中低速平稳传动场景，总压紧力需要保证在额定扭矩下摩擦副不出现滑转，同时预留1.2-1.5倍的安全系数，避免频繁离合工况下弹簧疲劳导致压紧力不足。结构上主动侧的盘体通过周向均布的传动销与输入侧的连接法兰联动，传动销与盘体上的销孔采用间隙配合，保证盘体可以沿轴向小幅滑移，适配摩擦片磨损后的压紧行程变化；周向布置的螺旋压紧弹簧沿圆周均匀分布，每个弹簧的预紧力偏差控制在5%以内，避免压紧时摩擦面受力不均出现偏磨，导致局部摩擦衬片过早烧蚀。

　　安装边界方面，该结构的轴向总尺寸需要匹配传动箱内的安装空间，输入轴与输出轴的同轴度公差需要控制在0.05mm以内，避免轴系不同心导致离合结合时出现抖动，加速摩擦片的不均匀磨损；摩擦片的外径尺寸需要避让传动箱的内壁，预留至少5mm的径向间隙，防止转动过程中摩擦片与箱体内壁发生剐蹭；输出轴端的轴承支撑位距离离合压盘的距离不超过轴径的2.5倍，保证轴系的支撑刚度，避免大扭矩传递时轴端出现挠曲变形，影响摩擦面的贴合精度。周向布置的连接螺栓需要采用防松结构，螺栓的拧紧力矩按照对角线顺序逐步加载，保证压盘对摩擦片的压力沿圆周均匀分布，避免局部压力过大导致摩擦片碎裂。

　　实际工况使用中，该结构的离合操作行程需要合理设置，自由行程对应分离轴承与分离杠杆之间的间隙，工作行程对应摩擦副从完全分离到完全压紧的轴向移动距离，自由行程过小会导致摩擦片磨损后压盘无法完全压紧，出现打滑丢转的问题，自由行程过大会导致离合分离不彻底，换挡或动力切断时从动侧无法完全停转，出现打齿或传动干涉问题。摩擦片表面开设的径向排屑槽可以带走离合结合过程中摩擦产生的磨屑，同时帮助摩擦面散热，避免长时间半联动状态下摩擦面温度过高导致衬片摩擦系数下降，出现扭矩传递能力衰减的问题。
