锥面摩擦式离合传动结构三维设计

　　在中小功率传动系统的过载保护、启停切换场景里，锥面摩擦离合结构的应用占比一直不低，相比多片式摩擦离合器，它的结构更紧凑，所需的轴向压紧力更小，同等压紧载荷下能传递的扭矩更可观，在机床进给箱、小型工程机械传动链、农用机械动力切换单元里都能见到这类结构的身影。这套锥面离合结构的核心传力逻辑，是依靠内外锥面之间的静摩擦力矩来传递动力，主动端的外锥轮和从动端的内锥毂在轴向压紧力作用下紧密贴合，锥面接触产生的摩擦力会带动从动轴同步转动，当需要切断动力时，只需撤去轴向压紧力，两个锥面脱离接触，主动端的转动就不会再传递到从动侧，整个离合过程的冲击比牙嵌式离合器更小，结合过程更平稳，允许在较低的相对转速差下完成结合动作。

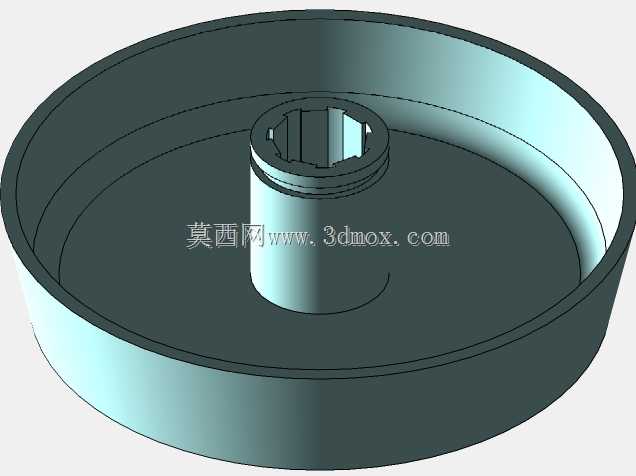

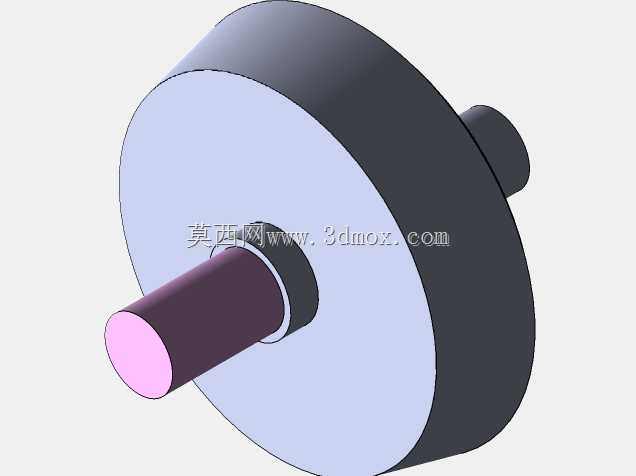

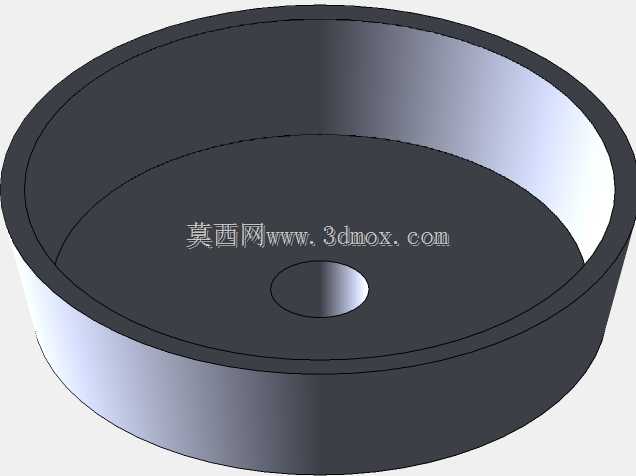

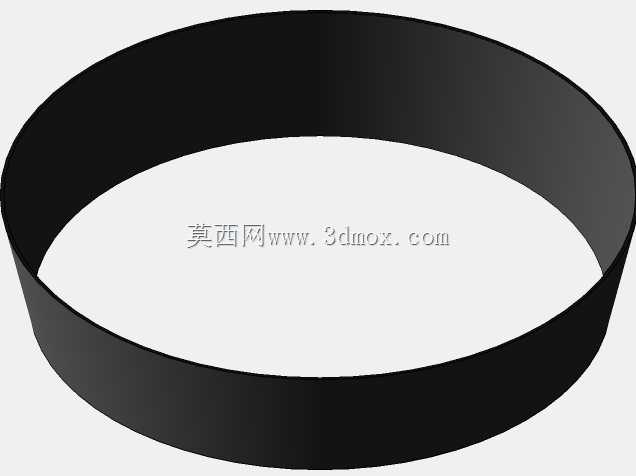

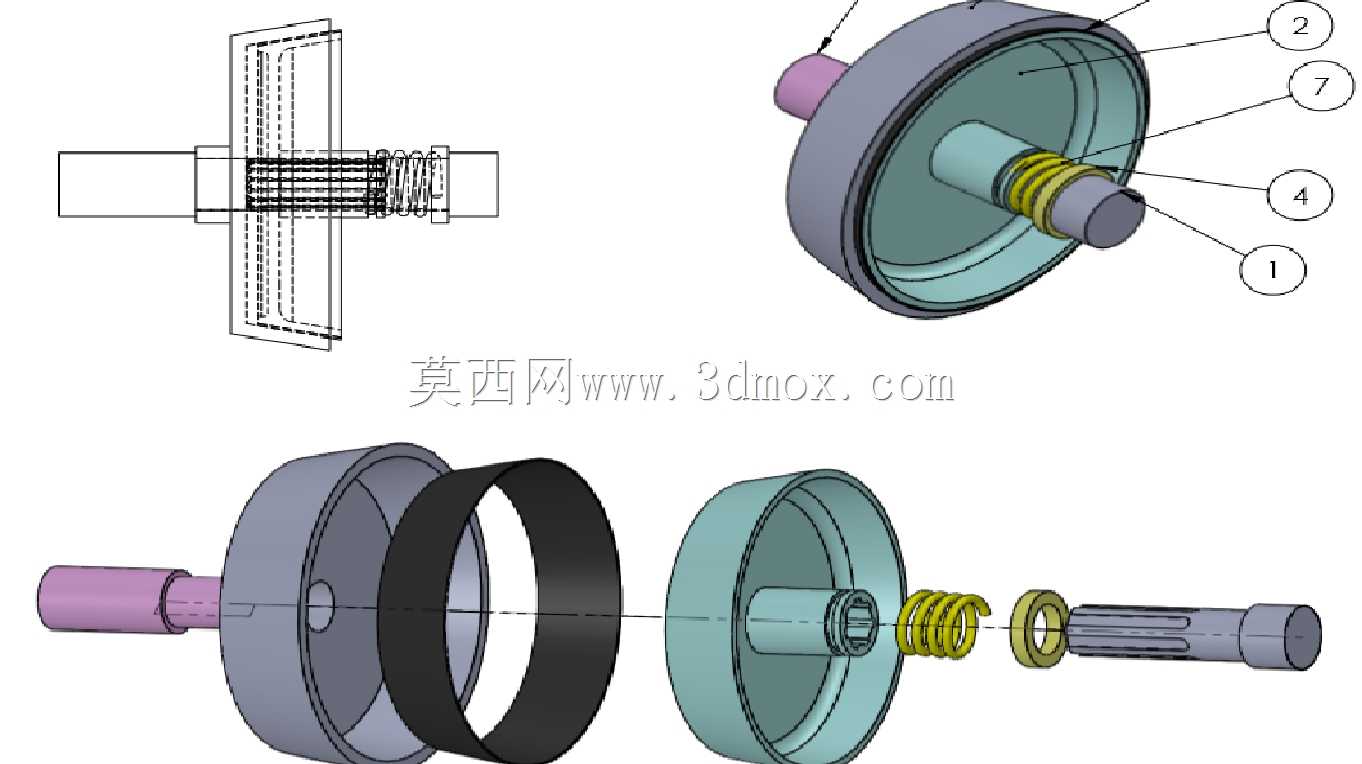

　　从结构组成来看，这套结构拆分后主要包含主动锥盘、从动锥毂、摩擦衬层、压紧弹簧、花键轴、定位挡圈几个核心部分，主动锥盘的输入端设计为光轴连接段，用来和动力输出端的带轮、齿轮件做周向固定，锥盘的内锥面加工有定位槽，用来粘贴或嵌装摩擦衬层，摩擦衬层选用的是耐磨损、摩擦系数稳定的复合材料，能避免金属锥面直接接触造成的磨损拉伤，同时提升摩擦传力的稳定性，减少结合过程中的打滑发热。从动锥毂的内孔设计为花键配合结构，和输出花键轴形成滑动配合，既能沿轴向做小范围的滑移，又能保证和输出轴之间无周向间隙的扭矩传递，从动锥毂的外锥面加工精度直接决定结合后的接触面积，建模时特意将锥面的锥角控制在8到10度区间，这个角度区间既能保证结合时的自锁趋势，避免工作中受振动出现意外脱开，又能保证分离时锥面不会卡滞，在弹簧力撤去后能顺利脱开。

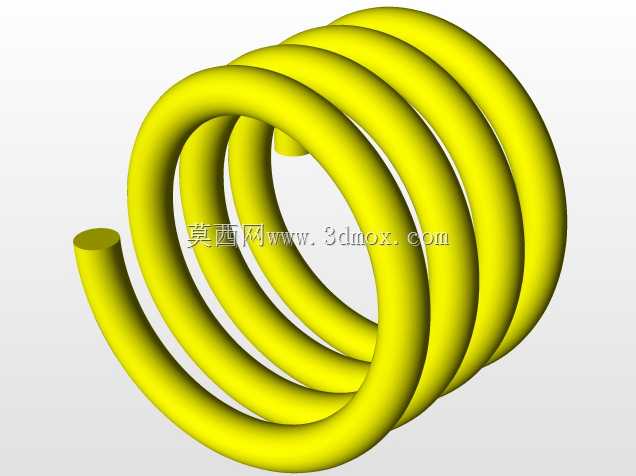

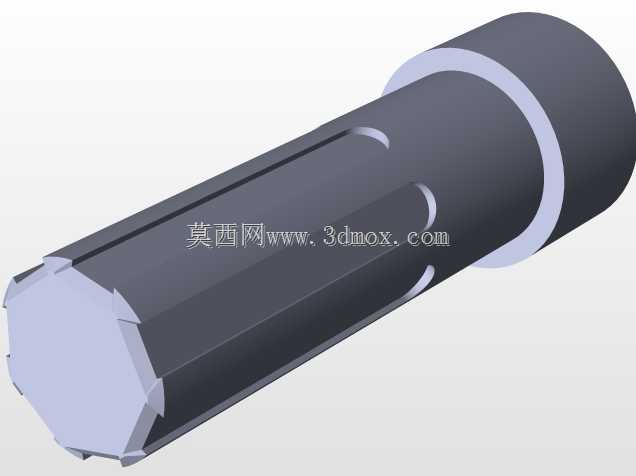

　　压紧弹簧布置在从动锥毂和轴端挡圈之间，预紧力的参数是结合传递扭矩需求计算得出的，弹簧的刚度选择兼顾了结合时的压紧力需求和分离时的操作力大小，避免操作力过大造成操纵机构负载过高，同时也防止预紧力不足导致额定负载下出现打滑烧蚀的问题。花键轴的轴肩位置做了圆角过渡处理，避免应力集中造成的轴段断裂，轴端的挡圈槽用来安装轴用弹性挡圈，对弹簧的一端做轴向定位，从动锥毂的背侧设计有拨叉槽，用来和操纵机构的拨叉配合，实现从动锥毂的轴向拨动，完成离合动作的切换。

　　从安装边界来看，这套结构的径向最大尺寸集中在主动锥盘的外圆位置，轴向总长度在结合状态和分离状态下有小幅差值，分离状态下两个锥面之间预留了1.5到2毫米的间隙，避免分离状态下出现摩擦拖滞，安装时需要保证主动锥盘和从动锥毂的同轴度误差控制在0.05毫米以内，否则结合时会出现锥面偏磨，局部接触应力过大，不仅会降低可传递的额定扭矩，还会造成摩擦衬层的异常磨损，缩短使用寿命。在实际选型应用时，需要根据传动系统的额定扭矩、最高转速、操纵频率来调整摩擦衬层的材料、弹簧预紧力以及锥面的接触宽度，对于频繁离合的工况，还需要在锥面附近预留散热空间，避免长时间打滑造成的温度过高导致摩擦系数下降，出现传力失效的问题。建模过程中对各个配合面的公差做了对应设置，花键配合选用中等精度的间隙配合，保证滑移顺畅无卡滞，锥面的形位公差设置了同轴度和圆跳动要求，保证结合时的接触面积能达到理论设计值的85%以上，避免局部接触带来的性能衰减。
