亮面带柄直身马克杯三维结构设计

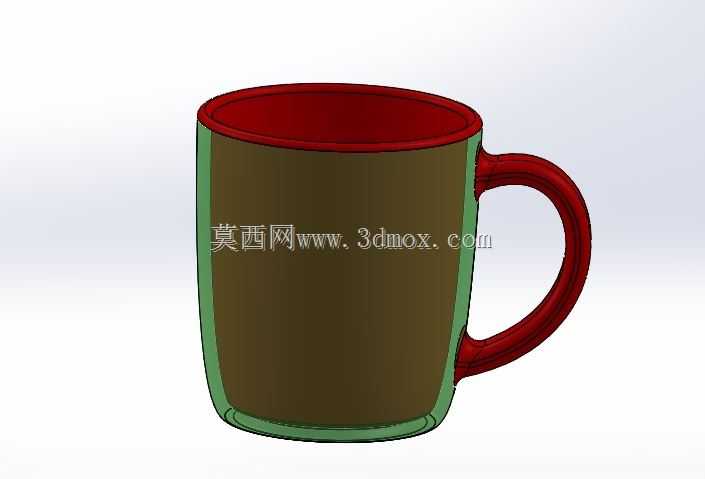

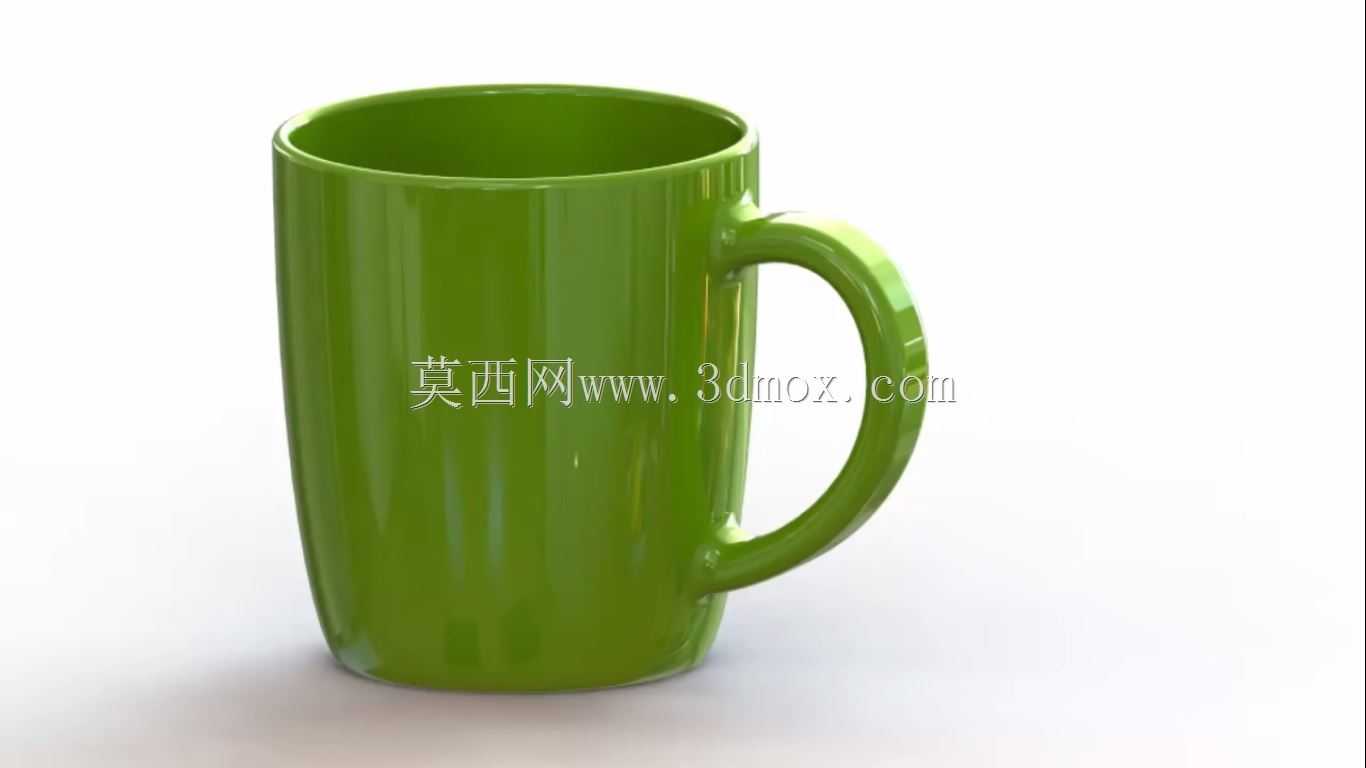

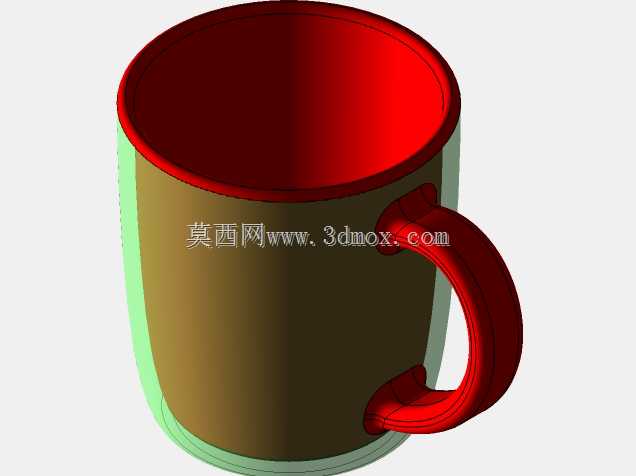

　　日常办公与家居场景中，带柄直身马克杯是普及率极高的饮用器具，这类器具的结构设计看似简单，实则需要兼顾握持手感、放置稳定性、盛装容量与成型工艺的多重要求，在三维建模过程中需要对每一处曲面过渡、壁厚控制、结构衔接做精细化处理，才能匹配实际量产与使用的需求。从结构设计逻辑来看，这款马克杯采用直筒型杯身作为主体结构，杯口做了微扩的圆角过渡处理，既能够避免饮用时唇部接触的生硬感，也能在清洗时减少杯口内侧的清洁死角，同时微扩的口径设计也适配常规杯盖的安装边界，可搭配同尺寸密封盖实现便携使用场景的拓展。杯身整体壁厚控制在均匀的3mm区间，这个厚度既能够保证陶瓷或注塑成型时的结构强度，避免盛装高温液体时出现外壁过烫无法握持的问题，

　　也不会因为壁厚过大导致整体重量超标，影响日常使用的轻便性。杯底位置做了内凹的圈足设计，圈足高度控制在2mm，一方面能够减少杯底与放置台面的接触面积，降低台面不平整时放置不稳的晃动概率，另一方面圈足形成的空气隔层也能减少高温液体通过杯底直接传导到桌面，避免烫坏木质、塑料类不耐高温的台面材质。杯柄采用C型开放式结构，与杯身的衔接位置做了两段式曲面过渡，上衔接点位于杯口下方15mm处，下衔接点位于杯身总高度三分之二的位置，这个衔接位置的选择经过力学受力验证：当杯内盛装满容量液体时，握持杯柄的受力点能够让杯体重心落在握持范围内，不会出现端起时杯身前倾洒漏的问题。杯柄的截面做了椭圆化处理，贴合人体手指弯曲时的接触面形态，相比圆形截面的杯柄，

　　椭圆截面能够增加与手指的接触面积，降低长时间握持时的局部压强，提升握持舒适度。在曲面建模的处理上，杯身外表面做了高光亮面的曲面连续性处理，所有转角位置都达到G2连续标准，既能够满足亮面釉质或高光塑料材质的渲染表现，也符合量产成型时的脱模要求，避免出现曲面棱角导致的脱模卡滞、釉料堆积问题。杯身内部做了底部圆角过渡，没有直角死角，既能够减少液体残留，也方便日常清洗时的擦拭操作。从实际应用场景出发，这款马克杯的尺寸设计适配常规家用饮水机、商用咖啡机的出水高度，杯身总高度控制在100mm，口径80mm，满装容量约350ml，刚好满足单次冲泡咖啡、茶水、牛奶等饮品的常规容量需求，不会因为容量过大导致液体放置过久温度流失，也不会因为容量过小需要频繁接水。杯身的直筒结构也适配常规车载杯架的尺寸边界，可放置在多数家用轿车的中控杯架中使用，拓展了车载使用的场景。在建模过程中，需要重点关注杯柄与杯身衔接位置的壁厚一致性，很多新手建模时容易在衔接位置出现壁厚突变，导致成型时出现应力集中，在受到外力磕碰时容易从衔接位置开裂，因此在做曲面合并时需要对衔接位置做壁厚分析，保证整个实体的壁厚偏差不超过0.5mm，同时在衔接位置做微小的圆角过渡，分散应力集中点。另外杯口的卷边处理也是设计的重点，卷边的圆角半径控制在1.5mm，既能够保证饮用时的触感舒适，也能够提升杯口的结构强度，避免杯口受到磕碰时出现崩边、开裂的问题。从成型工艺适配性来看，

　　这款模型的结构同时适配陶瓷注浆成型、食品级PP注塑成型、高硼硅玻璃吹制成型等多种加工工艺，建模时预留的脱模斜度控制在1度以内，因为直身结构的脱模斜度不需要过大，1度的斜度既能够保证顺利脱模，也不会让杯身出现上宽下窄的明显视觉偏差，保证外观的规整性。杯底的圈足位置也做了微小的脱模斜度，避免圈足与模具粘连，同时圈足的底面做了0.1mm的平面度公差控制，保证放置在水平台面上时的稳定性，不会出现晃荡的问题。在细节处理上，杯身内部没有多余的凸起或凹槽结构，整体内壁光滑顺畅，液体流动时不会出现滞留区域，冲泡粉状饮品时也不容易出现粉类挂壁、结块的问题。杯柄的内部是空心结构吗？不，针对陶瓷材质的版本，杯柄采用实心结构与杯身一体成型，能够保证结构强度，而针对注塑版本的杯柄，可以做空心结构来减轻整体重量，但需要保证空心结构的壁厚与杯身壁厚一致，避免注塑时出现缩痕、气泡等成型缺陷。
