可折叠便携木质绘图作业支撑台

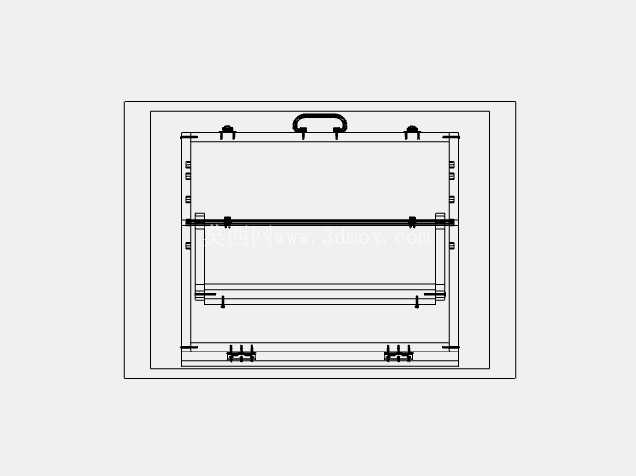

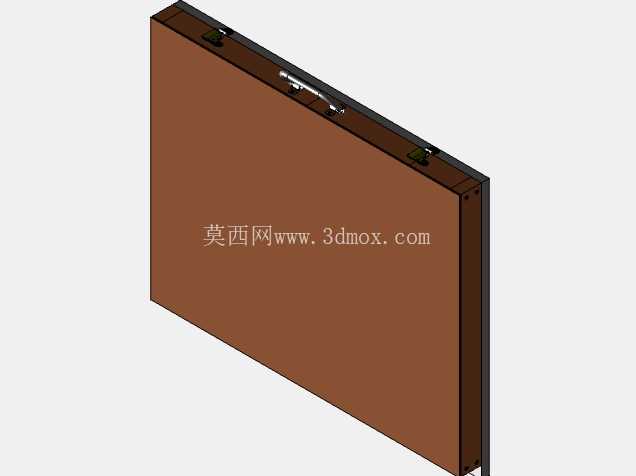

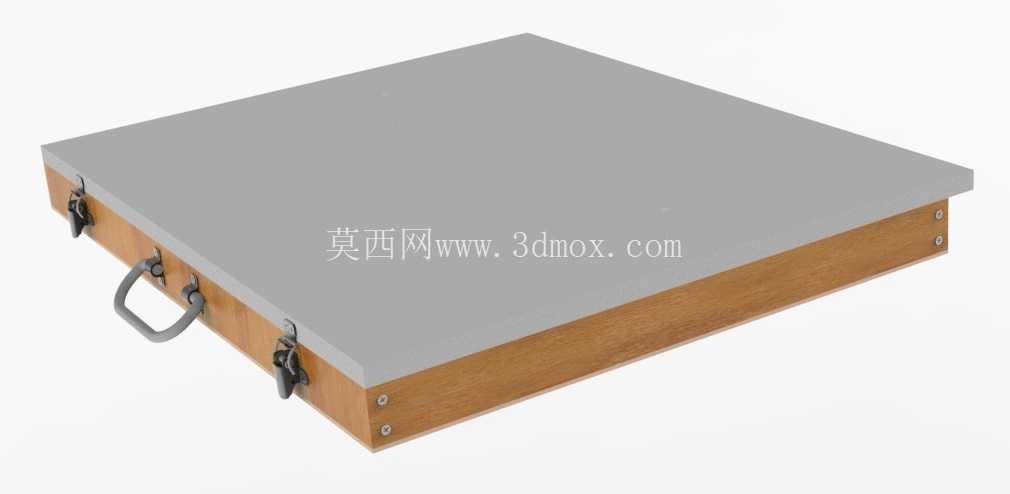

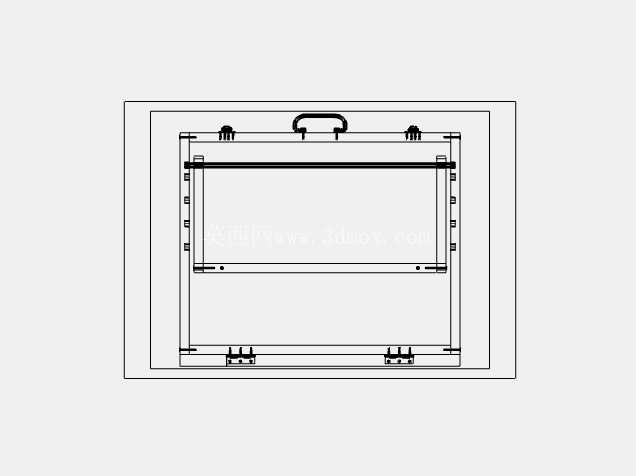

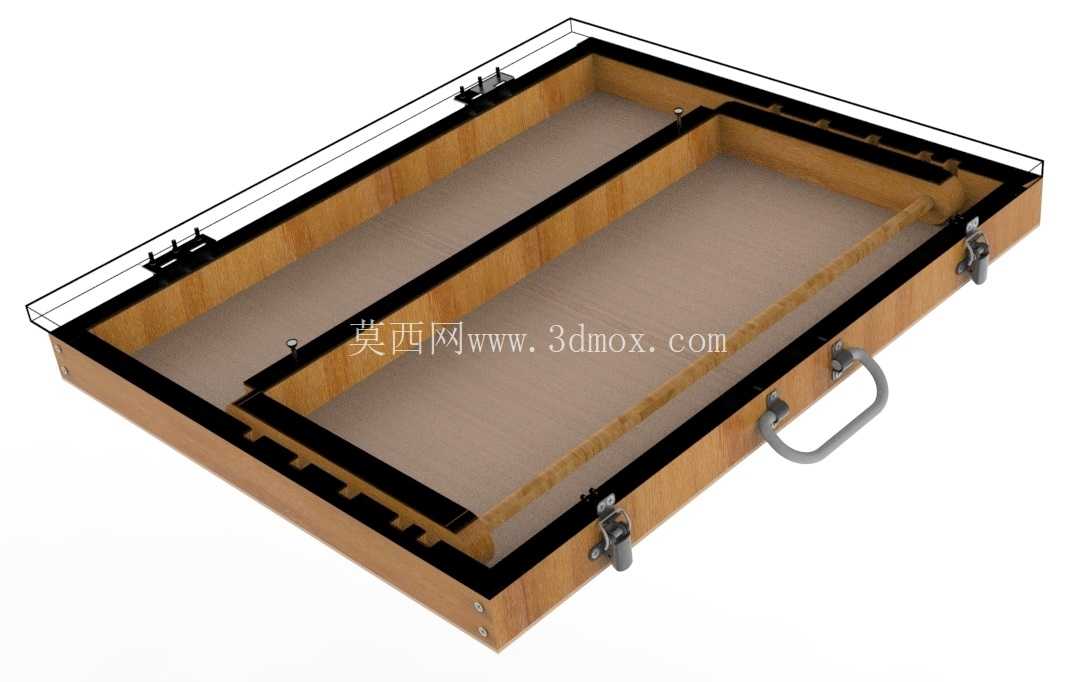

　　这款可折叠的木质绘图支撑结构，最初的设计出发点是解决手工制图、户外写生场景下，作业人员缺乏稳定倾斜绘图平面的痛点，在职业院校木工实训、工程制图基础教学场景中，这类结构可以作为学员实操练习的典型木工装配项目，同时成品可直接投入日常制图作业使用。从结构功能来看，整体采用实木框架作为主体承载结构，底部箱体设置有内嵌式提手与侧边锁扣，闭合状态下整体为规整长方体形态，可直接收纳绘图纸张、绘图铅笔、丁字尺、三角板等常用制图工具，携带过程中锁扣可避免箱体意外展开，提手的安装位置经过重心配平，单手提携时不会出现明显倾斜晃动感。

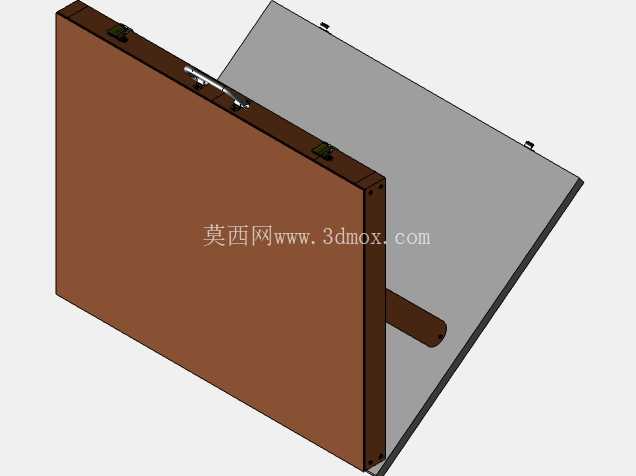

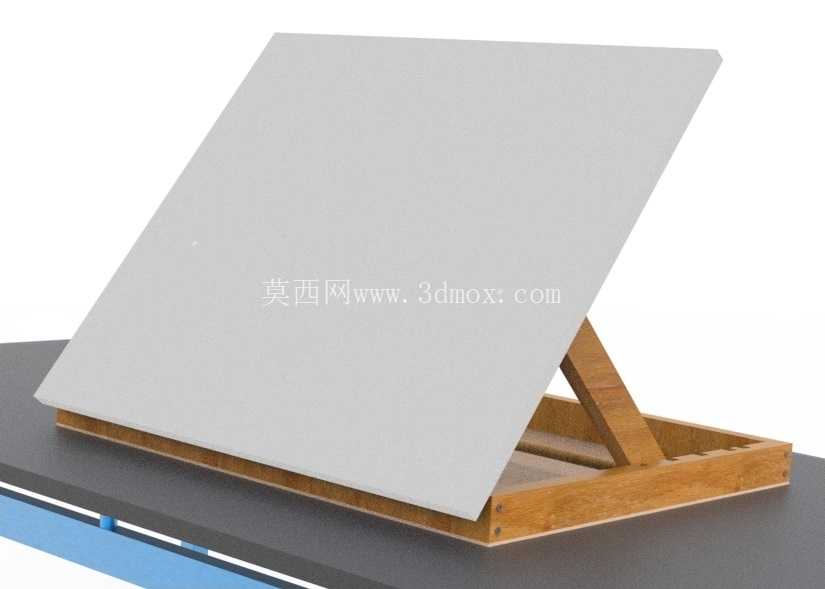

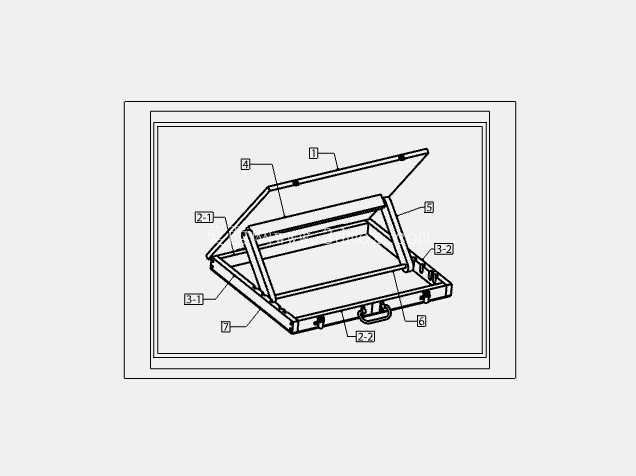

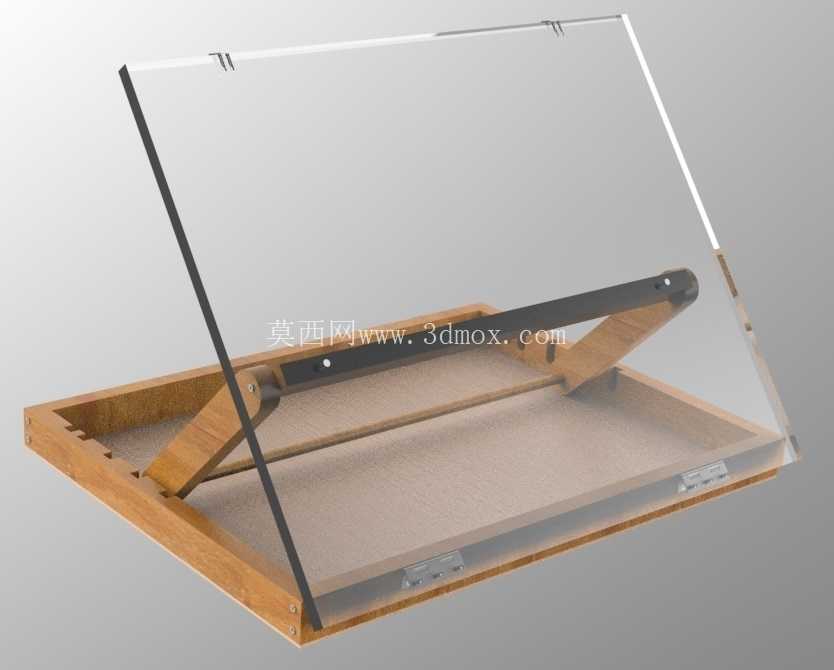

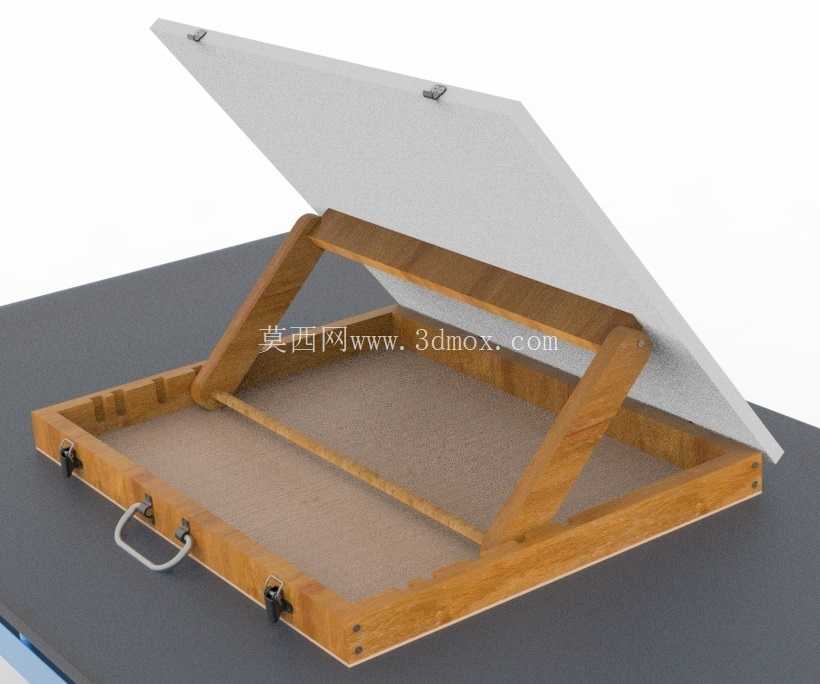

　　倾斜支撑部分采用双斜撑木梁结构，支撑梁与底部箱体、上部绘图面板之间均采用活动铰接结构，可根据绘图人员的坐姿、视线角度调整面板倾斜角度，调整到位后依靠铰接点的摩擦力与斜撑的卡位结构保持角度稳定，无需额外紧固件锁止，操作过程无需借助工具即可快速完成角度切换。上部绘图面板采用平整高密度板材作为工作面，表面平整度控制在0.2mm/m以内，可保证图纸铺设后无局部凸起凹陷，避免绘图过程中出现线条偏移、尺规打滑的问题，面板边缘设置有金属包边，可减少频繁搬运过程中的边角磕碰损伤，延长整体使用寿命。

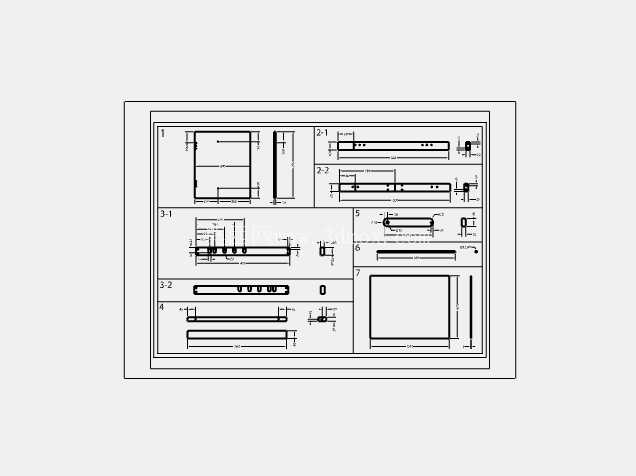

　　从安装与使用边界来看，展开状态下整体占用桌面投影面积约为600mm*450mm，适配常规A2幅面图纸的铺设需求，倾斜角度调节范围覆盖15度到60度，可满足坐姿绘图、站姿快速标注等不同作业姿态的使用需求，闭合状态下整体厚度不超过120mm，可轻松放入常规储物柜、汽车后备箱等空间，不会占用过多收纳位置。结构设计过程中充分考虑了木工加工的工艺可行性，所有木质构件均采用常规方料、板材裁切加工，无需复杂的五轴加工设备，普通木工台锯、钻床即可完成所有零件的加工，铰接部位采用标准五金合页，后期维护更换成本极低，整体装配完成后总重量控制在5kg以内，兼顾结构强度与便携性。

　　在实际使用场景中，除了工程制图教学、户外写生作业外，也可作为临时笔记本电脑支架、阅读架使用，倾斜的工作面可有效改善作业人员的坐姿，降低长期低头伏案带来的颈椎负荷，底部箱体的收纳空间可分类放置不同规格的绘图纸张、绘图工具，避免零散工具丢失。结构的受力设计经过反复验证，当上部面板放置常规绘图工具、手臂自然压靠在面板边缘时，支撑结构不会出现形变、垮塌问题，斜撑梁的受力传递路径直接将上部载荷传递到底部箱体框架，整体承重能力可达到15kg以上，完全覆盖日常绘图作业的载荷需求。面板表面未设置额外的固定夹结构，使用时可借助磁吸图钉、胶带固定图纸，不会破坏面板表面平整度，木质框架的边缘均做了圆角打磨处理，搬运、使用过程中不会划伤手部，所有五金连接件均做了防锈处理，在潮湿的户外环境下短期使用也不会出现锈蚀问题。
