两爪螺旋式轴承齿轮拆卸拉马结构

在机修车间日常运维、产线设备维保、小型机电拆解作业场景里，这类两爪螺旋式顶拔工具是工位上常备的手动拆卸器具，主要用来完成过盈配合装配件的无损伤拆卸作业，避免硬敲硬撬造成的配合面损伤、零件变形问题。

从实际使用场景来看，不管是小型电机端盖轴承的拆卸、减速机输入轴齿轮的拔取，还是皮带轮、联轴器这类轴装零件的拆解，这类工具都能适配，相比三爪拉马，两爪结构的作业空间适应性更强，在狭窄的设备安装位里，不需要整周的操作空间，两个卡爪可以卡入零件边缘的有限间隙，完成顶拔作业，尤其适合周边有管线、结构件遮挡的维保场景，不用大范围拆解周边附属部件就能完成目标零件拆卸，能有效缩短设备维保的停机时长。

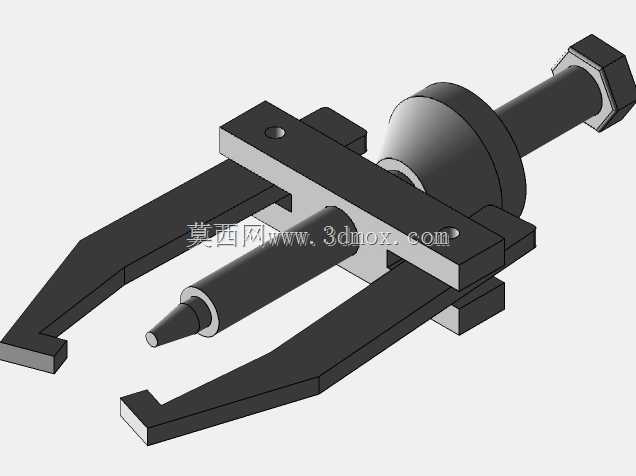

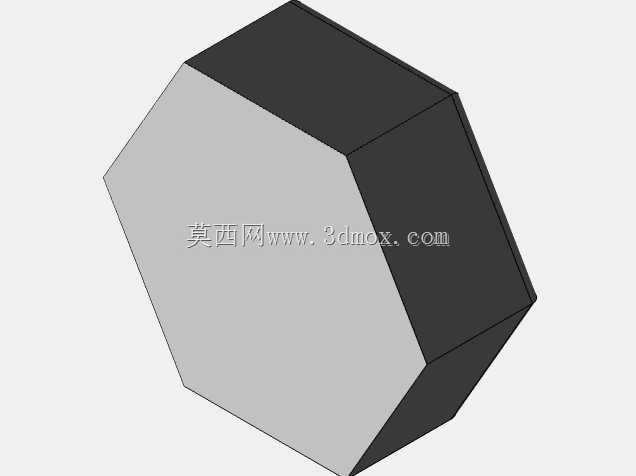

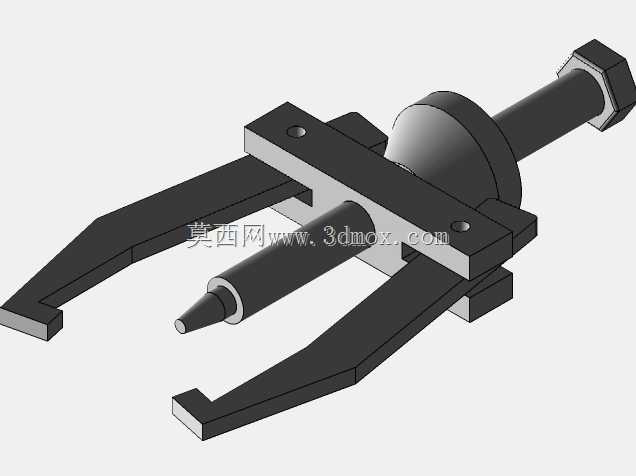

功能结构上，整套工具核心由中央顶压螺杆、横梁滑架、两个对称勾爪组成。中央螺杆采用梯形螺纹传动，梯形螺纹的牙根强度高，传动过程中对中性好，手动旋转螺杆时能输出稳定的轴向顶推力，不会出现普通三角螺纹容易滑牙、传力不足的问题，螺杆顶端加工成六角头结构，可以适配普通开口扳手、套筒扳手施加扭矩，不需要配套专用的操作工具，现场取用常规机修工具就能作业；螺杆底端做了锥形定位头，顶压作业时锥形头可以卡入轴端的中心定位孔，保证顶推过程中螺杆的轴线和待拆轴的轴线重合，避免顶偏造成卡爪滑脱、零件受力不均崩裂的问题。

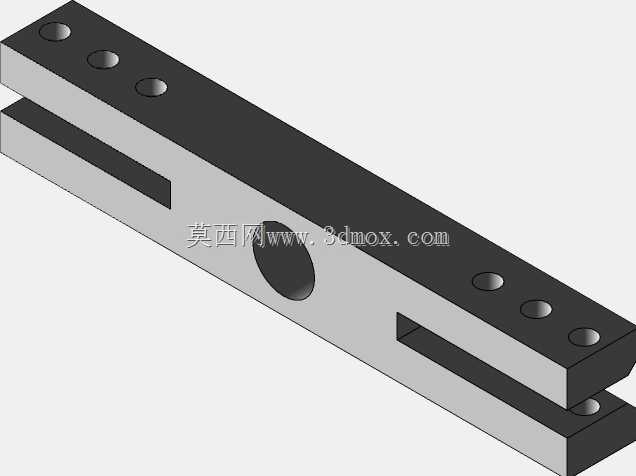

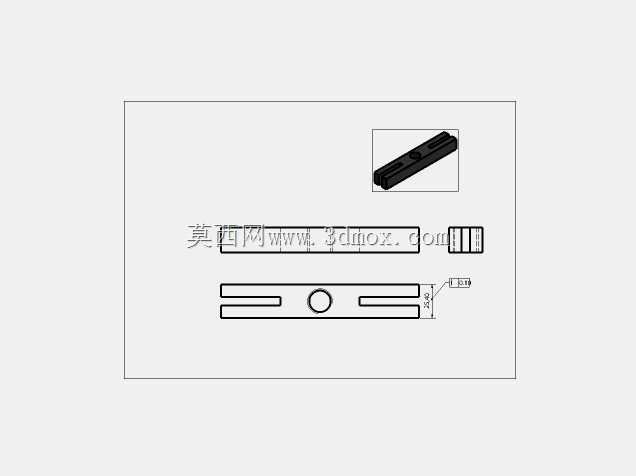

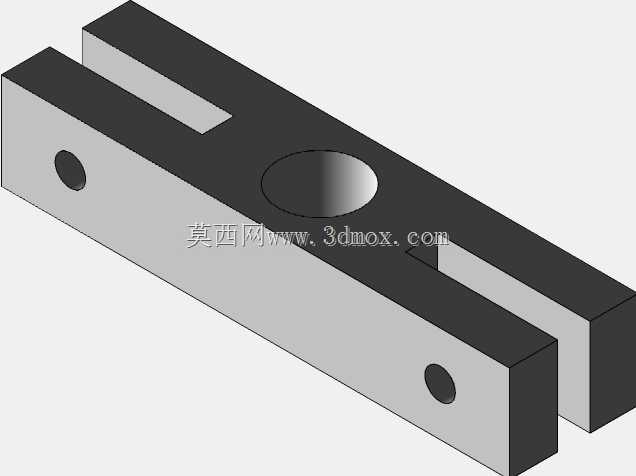

两个勾爪采用对称滑动式安装在横梁上，可以根据待拆卸零件的外径尺寸自由调整两个卡爪的开合跨度，调整范围覆盖常见的小型轴承、齿轮、皮带轮的直径区间，卡爪的勾头部分做了加厚处理，勾接端面加工成直角止口，卡入零件背面的台阶面时，接触面积足够大，顶拔过程中不会因为应力集中出现勾头断裂、滑脱的问题；横梁上的滑槽和卡爪的滑动配合面做了间隙适配，调整跨度时滑动顺畅，受力时卡爪不会出现侧向晃动，保证两个勾爪的受力点对称，顶拔过程中零件受力均匀，平稳沿轴向退出，不会出现偏斜卡滞、刮伤轴面的情况。

设计思路上，整套结构完全遵循手动拆装工具的可靠性优先原则，没有多余的复杂结构，所有受力部件都采用等强度设计，螺杆的螺纹中径、卡爪的截面厚度、横梁的抗弯截面尺寸都匹配手动施加扭矩下的最大输出力，既不会因为结构过于笨重造成操作费力，也不会因为强度不足出现受力变形、断裂的问题。整体没有易损的复杂传动部件，日常使用只需要定期在螺纹配合面涂抹少量润滑脂，就能长期保持顺畅的传动状态，维护成本极低。

从安装边界和尺寸适配来看，这类小型两爪拉马的顶拔行程可以满足常规小型轴装零件的拆卸深度需求，卡爪的勾接深度适配常见轴承、齿轮的安装厚度，作业时只需要保证待拆零件背面有足够的卡爪勾入间隙，轴端中心有可供锥形头顶位的平面或中心孔，就能稳定完成作业；不需要额外的安装固定，作业时手动调整好卡爪跨度，勾住零件背面台阶，旋转螺杆顶紧轴端后，逐步施加扭矩就能把零件平稳顶出，全程不需要其他辅助固定装置，单人就能完成全部拆卸操作。

实际作业过程中，使用这类工具要注意提前清理卡爪勾接面的油污、铁屑，保证勾头和零件台阶面完全贴合，避免受力时滑脱；顶推过程中要对称观察两个卡爪的勾接状态，出现偏斜时及时调整螺杆的顶推角度，不要用加长杆过度施加扭矩，避免超过结构的受力极限造成部件损坏。相比液压式拉马，这种纯机械螺旋结构的工具不存在密封件老化、漏油失效的问题，在各种复杂工况环境下都能稳定使用，不管是车间固定工位还是外出上门维保，都能快速投入使用，是机修作业中通用性极强的拆卸工装。
