小型台式桌面车床教学实训结构

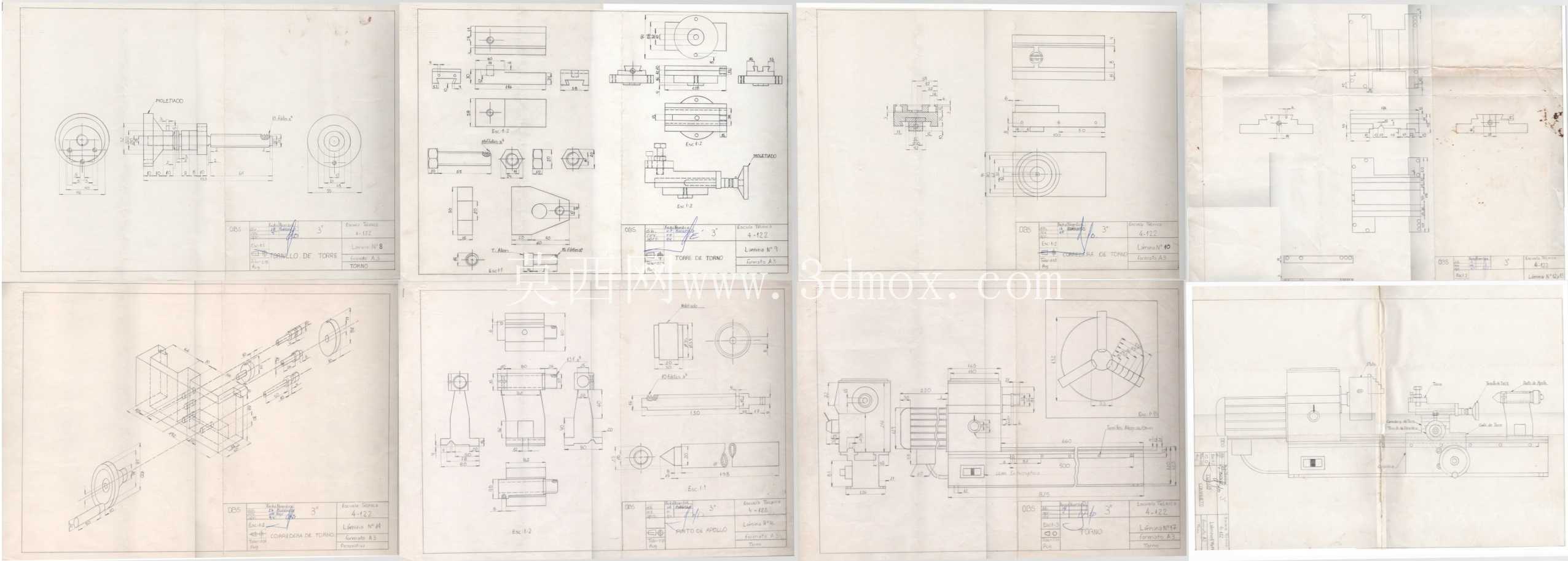

　　这套小型台式车床结构面向教学演示、小零件试制、维修作坊和个人加工场景，整体采用桌面化布置，把主轴驱动、床身导轨、横向进给、刀架装夹、尾座顶紧和电气控制集中在一条狭长基座上。与大型工业车床相比，它的加工对象更偏向短轴、套筒、小直径棒料、塑料件、有色金属件和简单螺纹件，适合在实验室、创客空间、技能培训教室以及轻型维修工位中完成车外圆、车端面、切槽、钻孔、镗孔和低速成型加工。

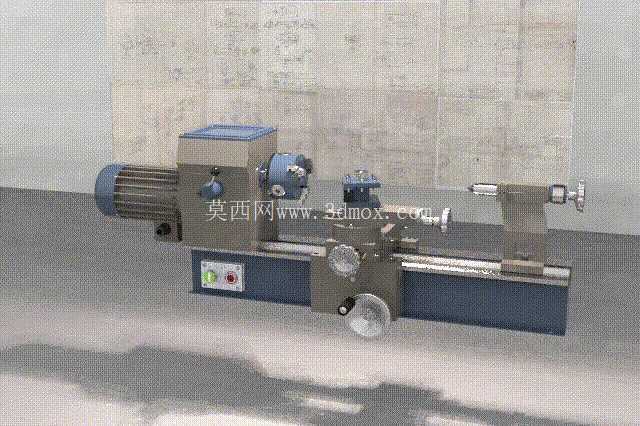

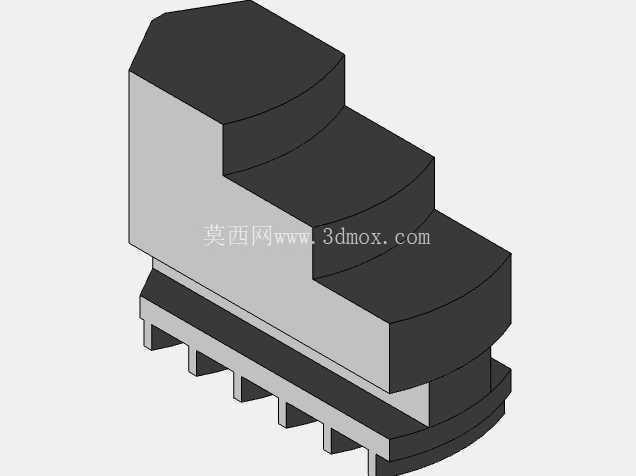

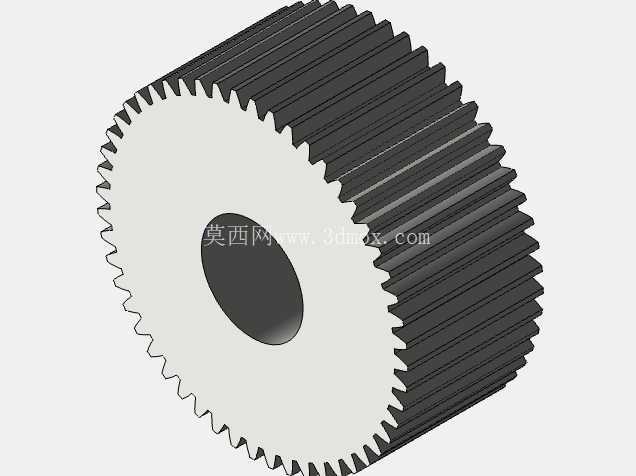

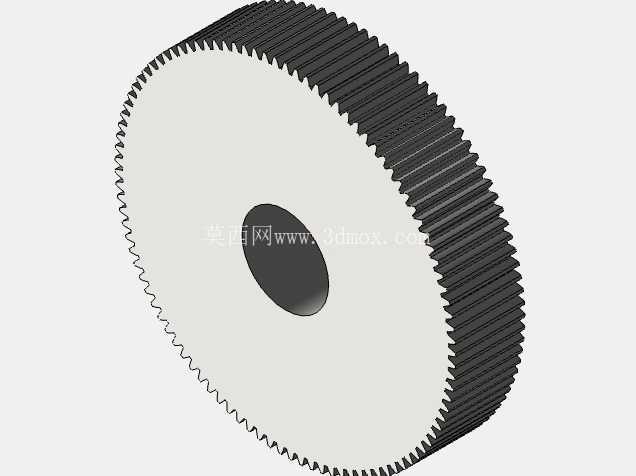

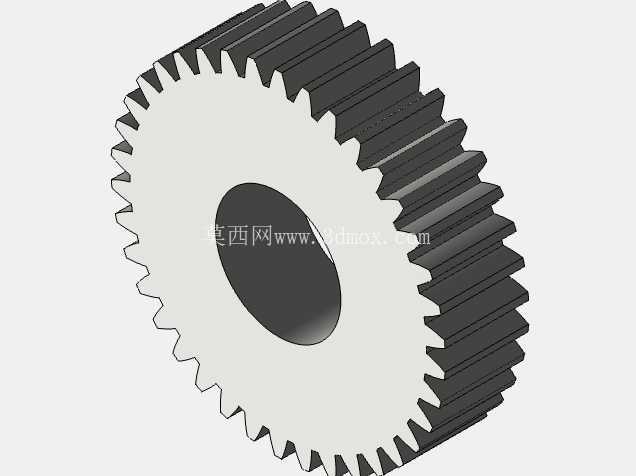

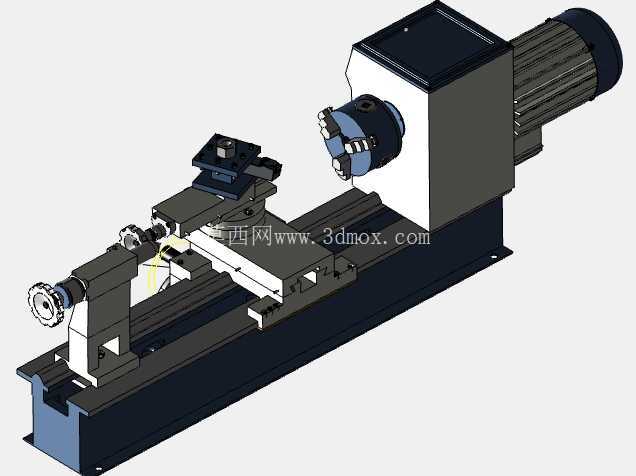

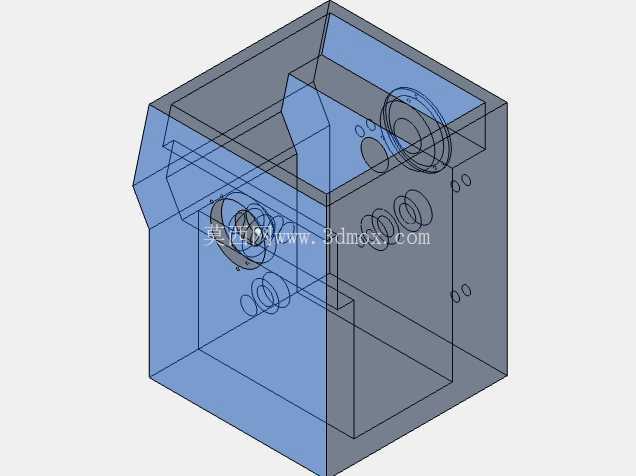

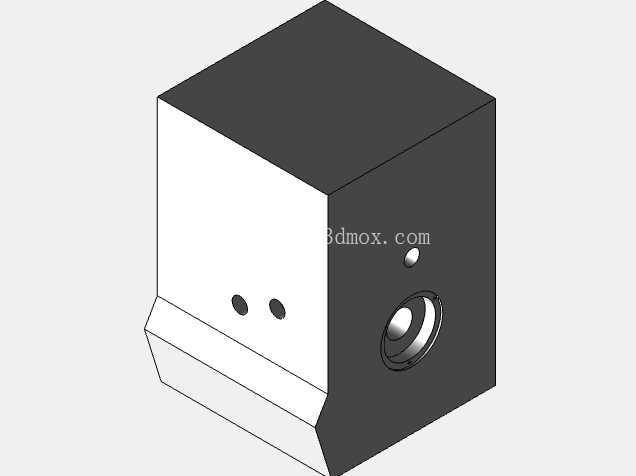

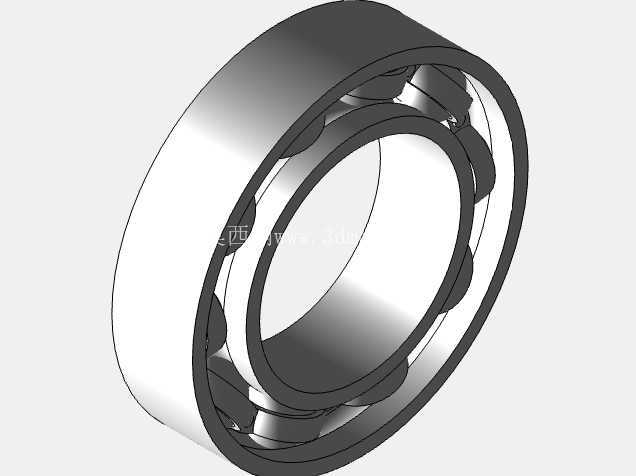

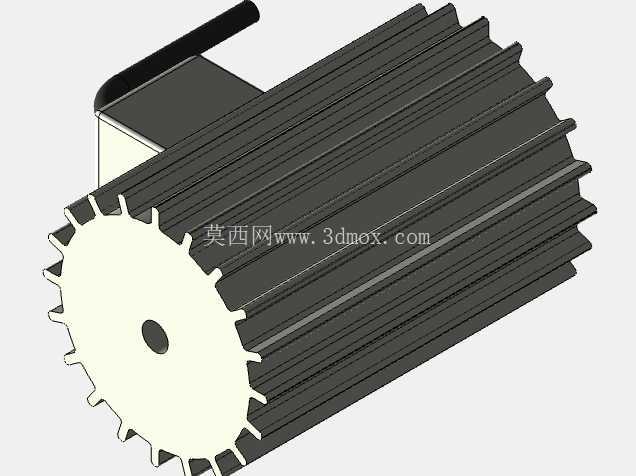

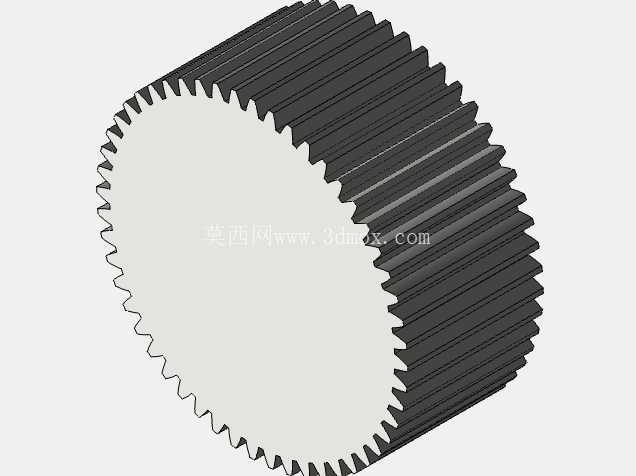

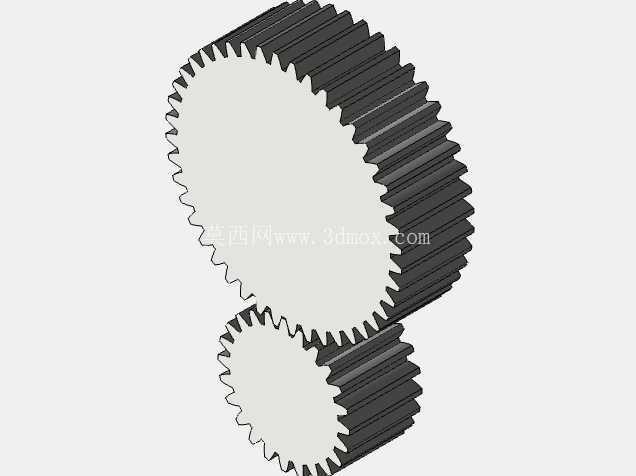

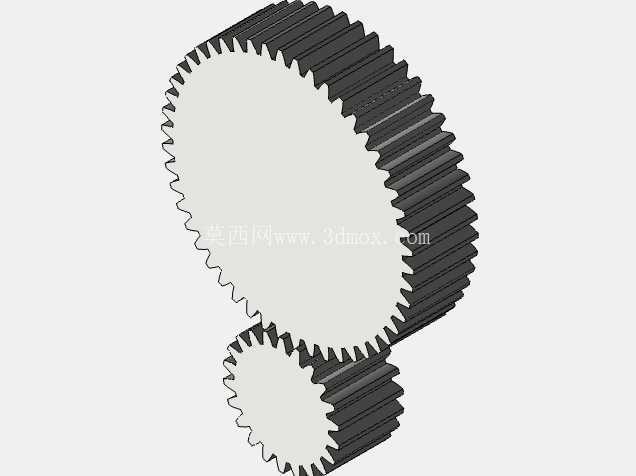

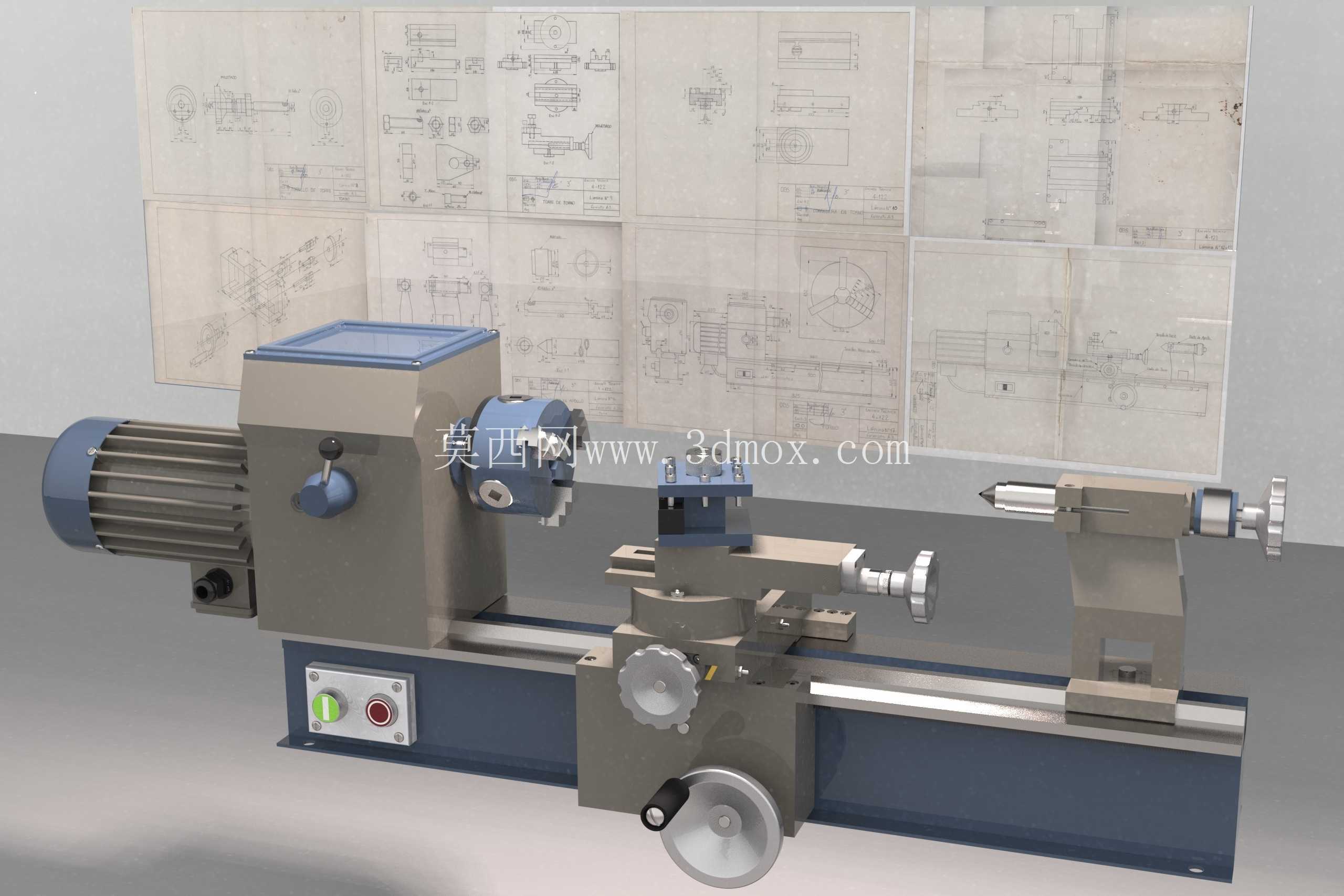

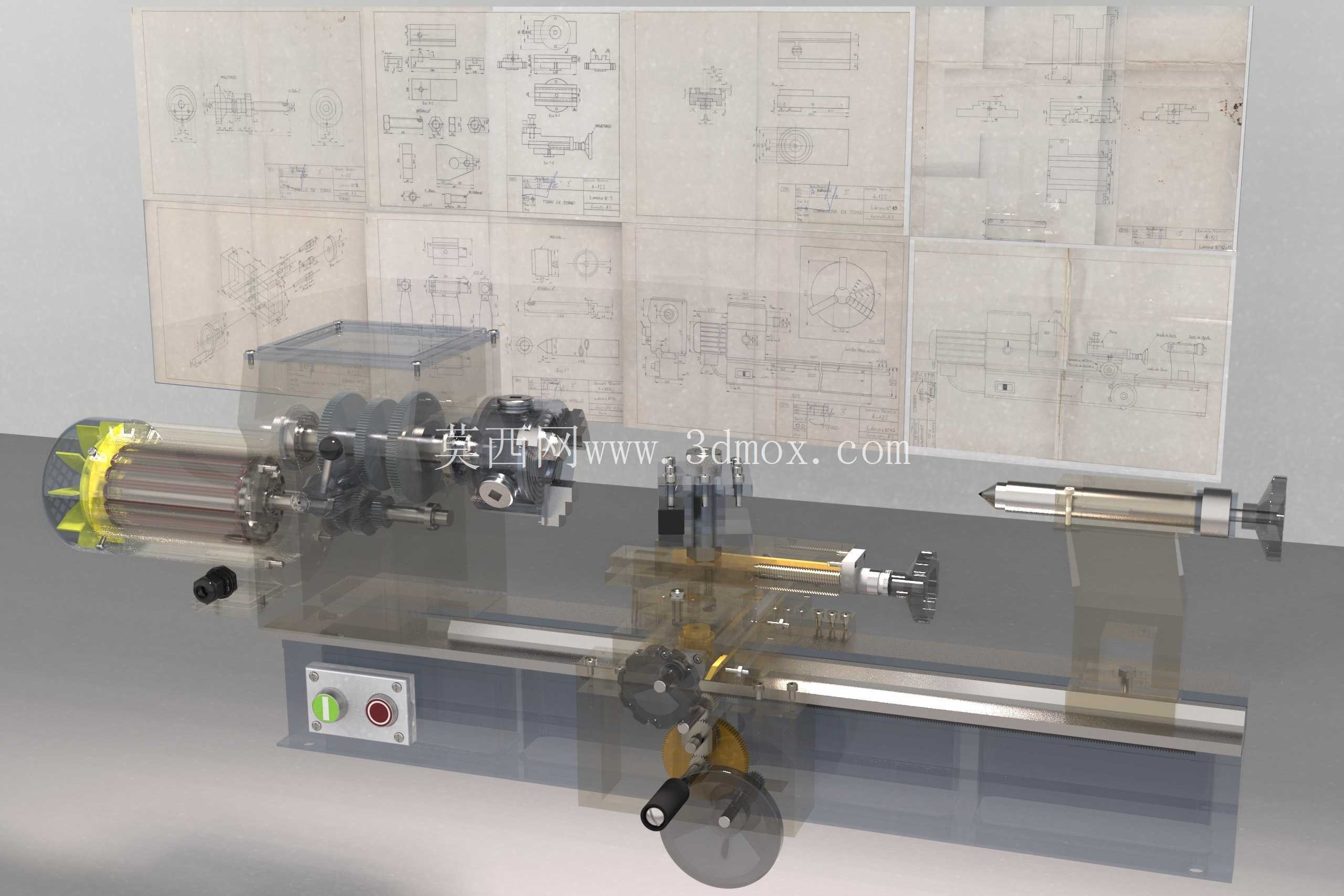

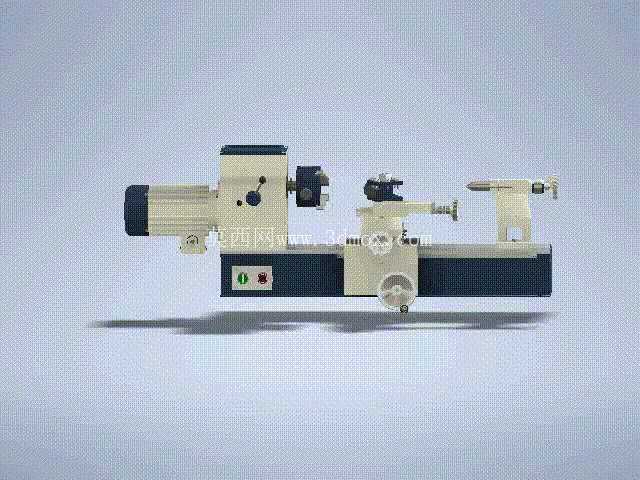

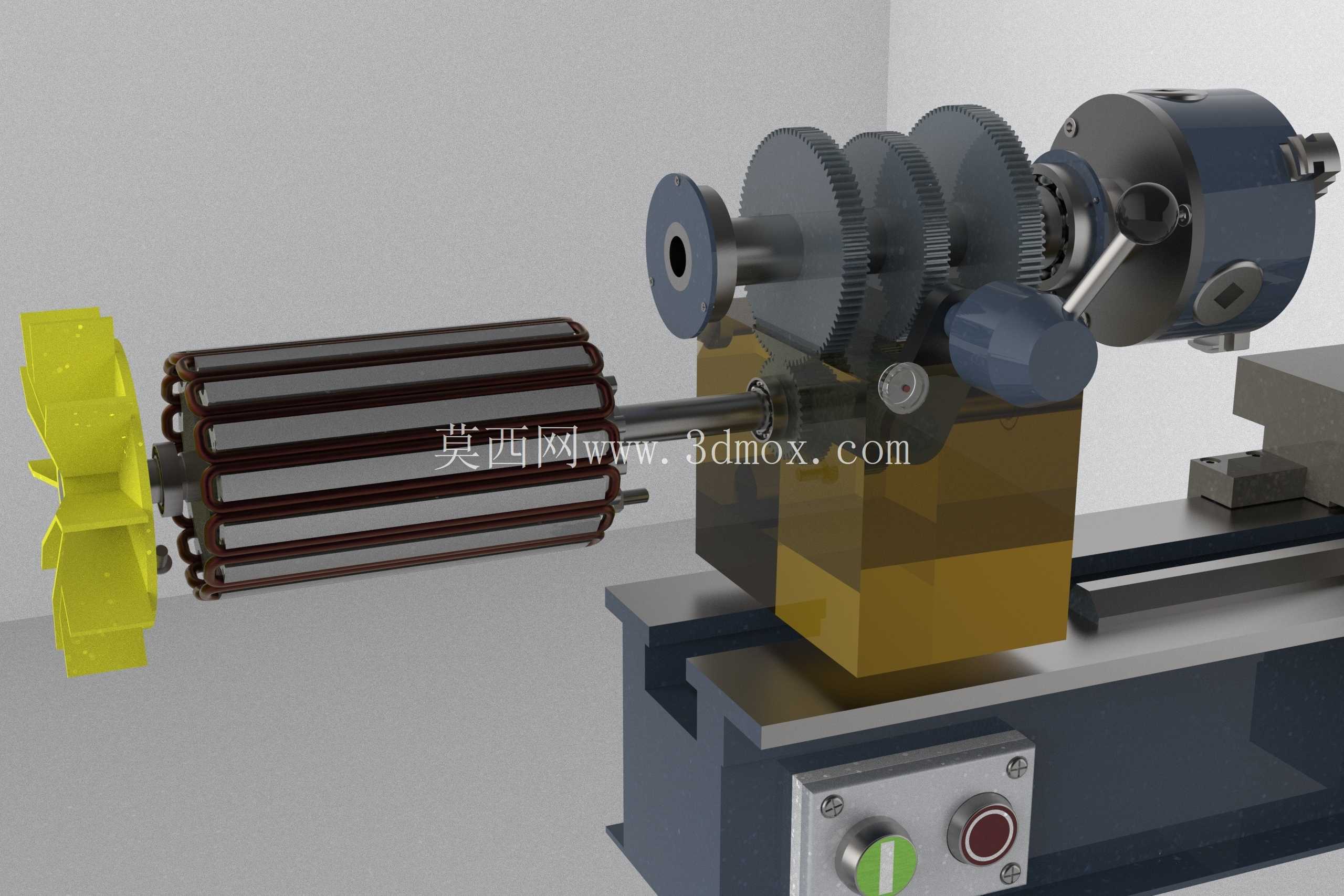

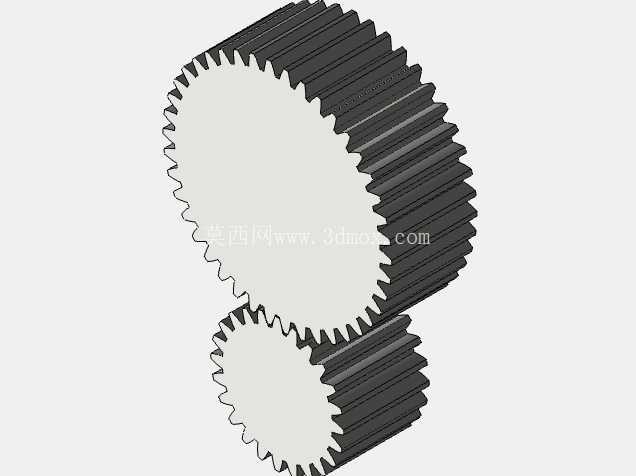

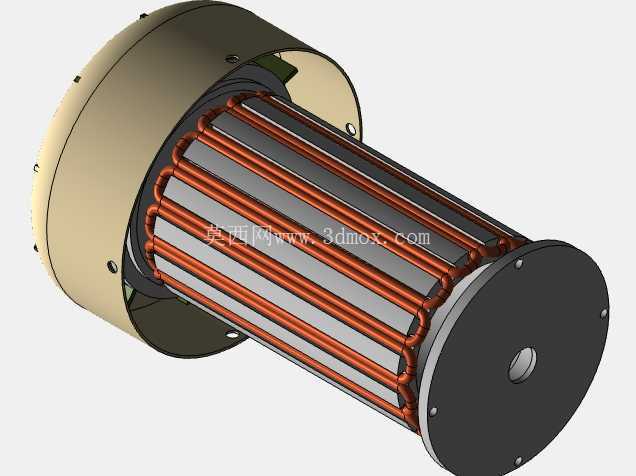

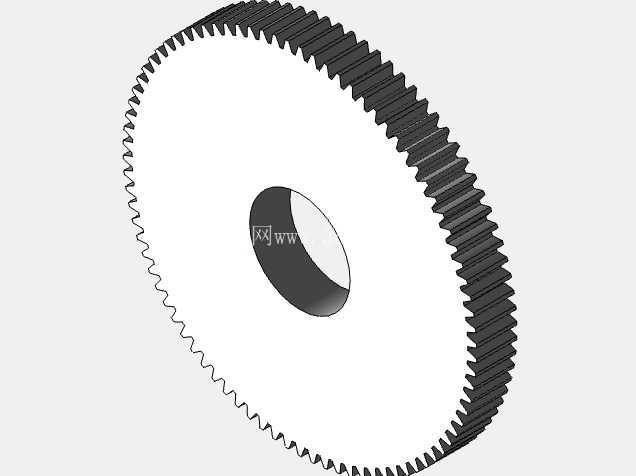

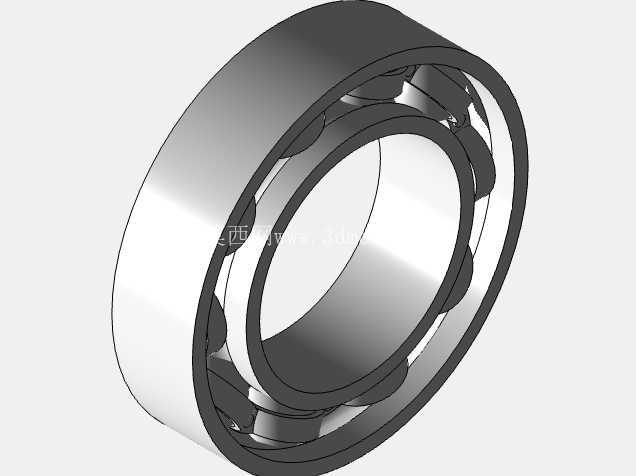

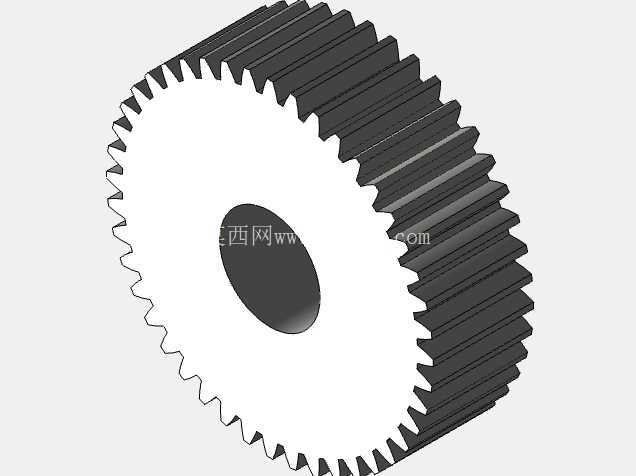

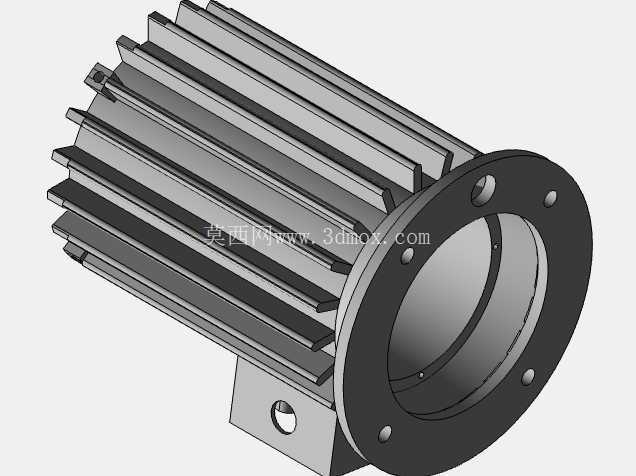

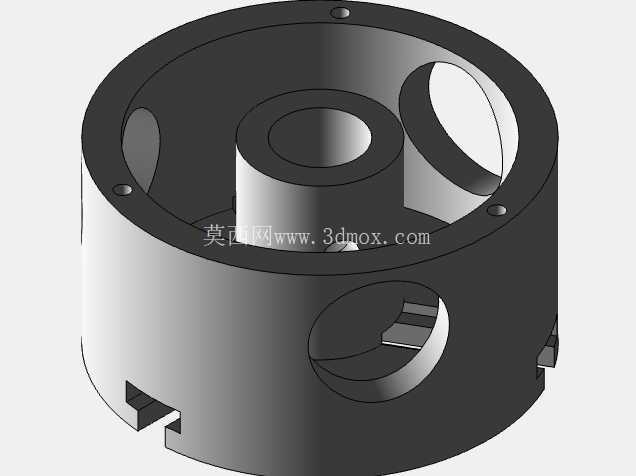

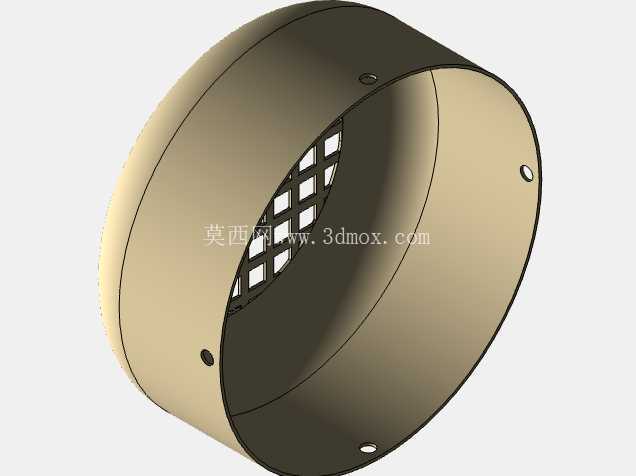

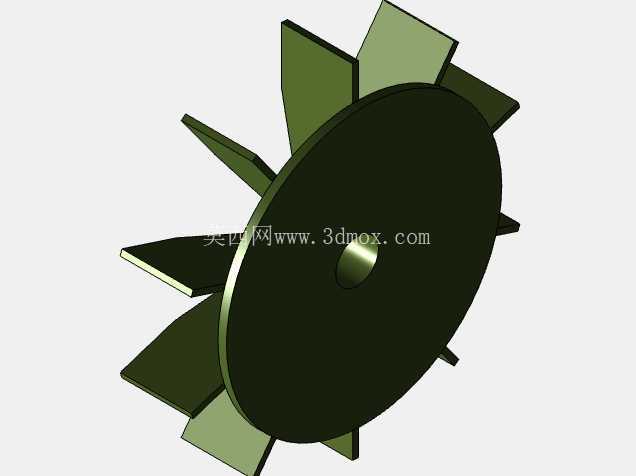

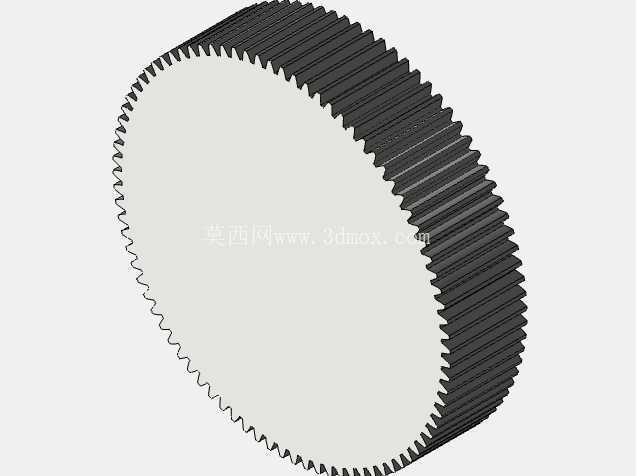

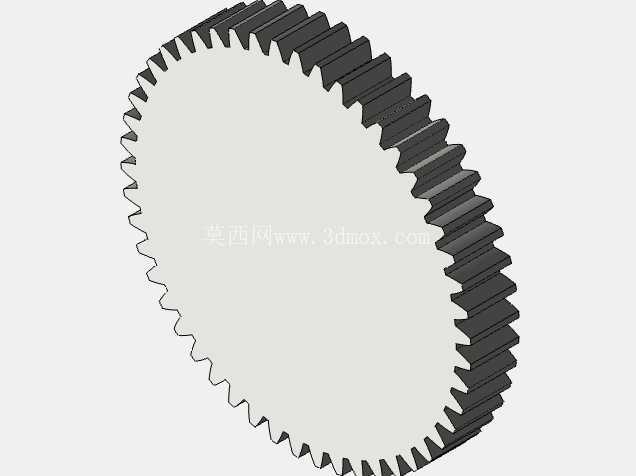

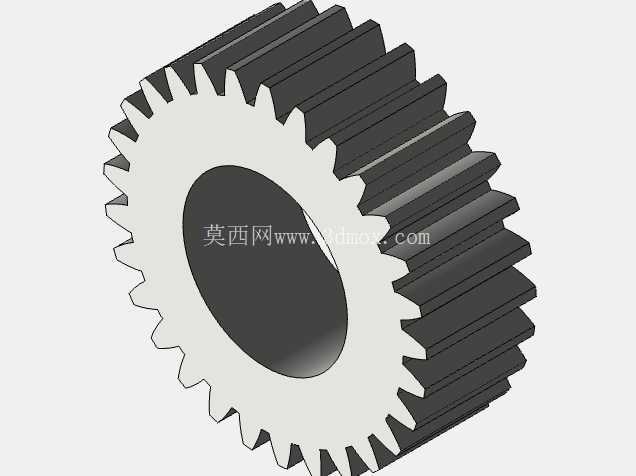

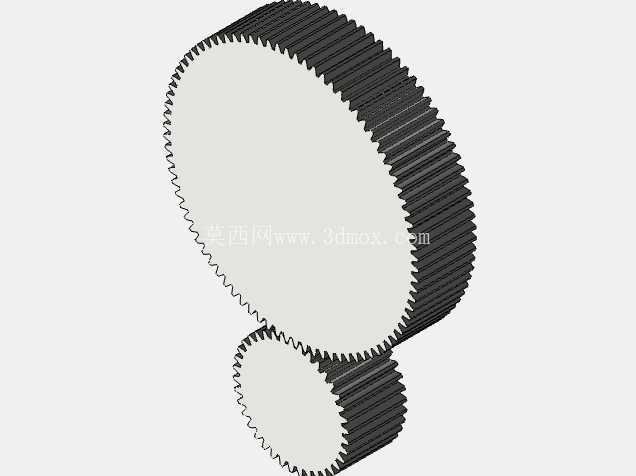

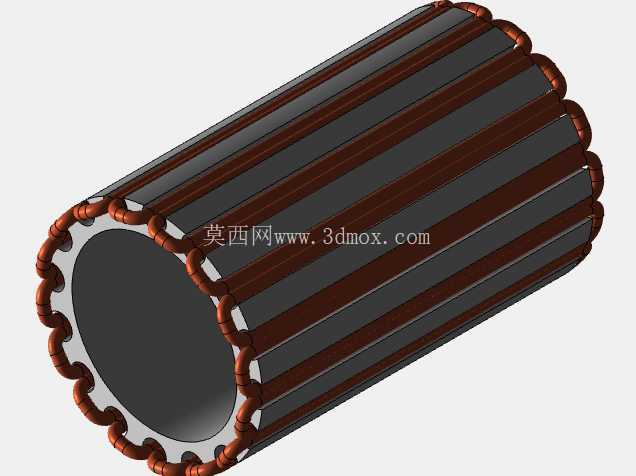

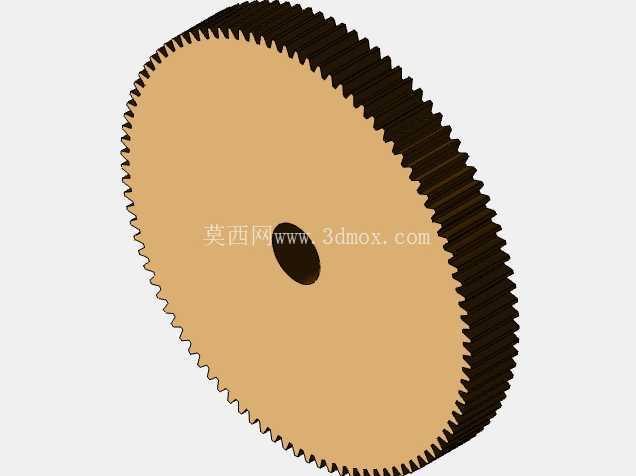

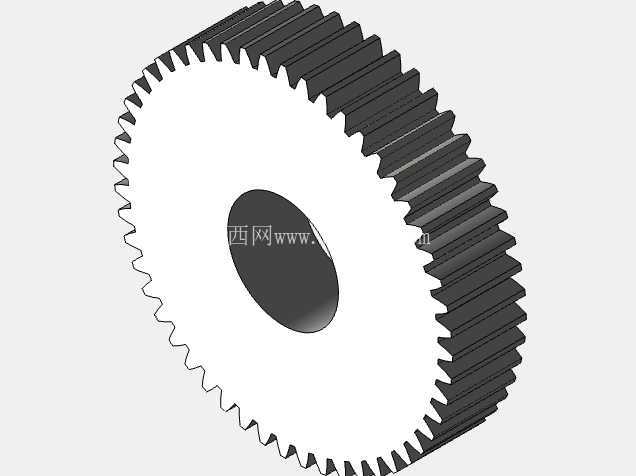

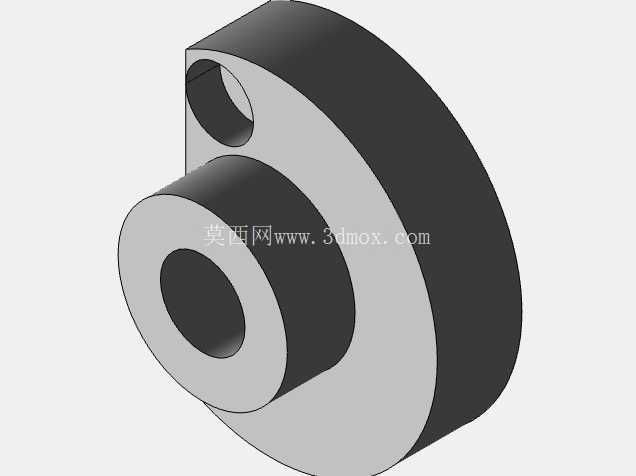

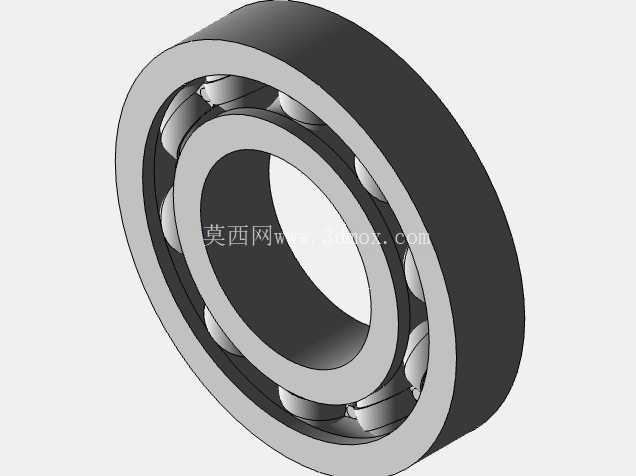

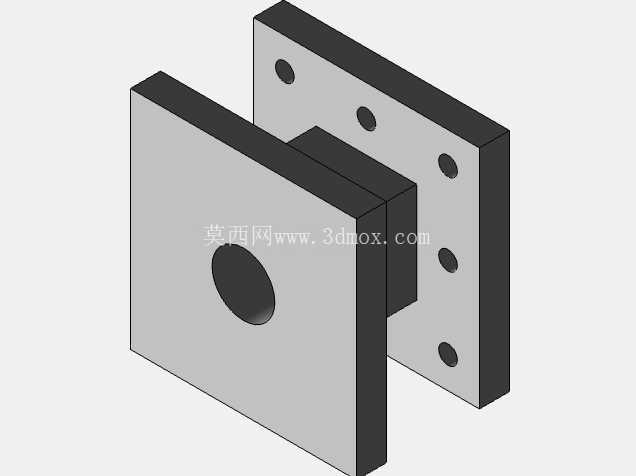

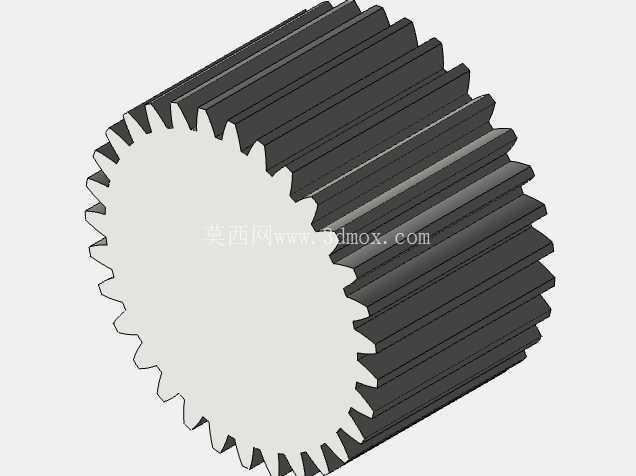

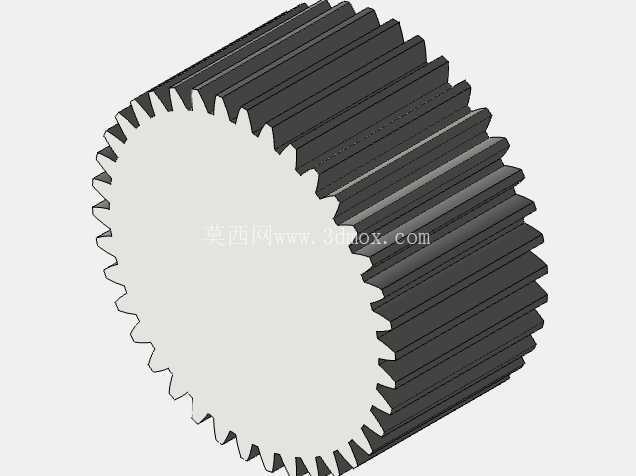

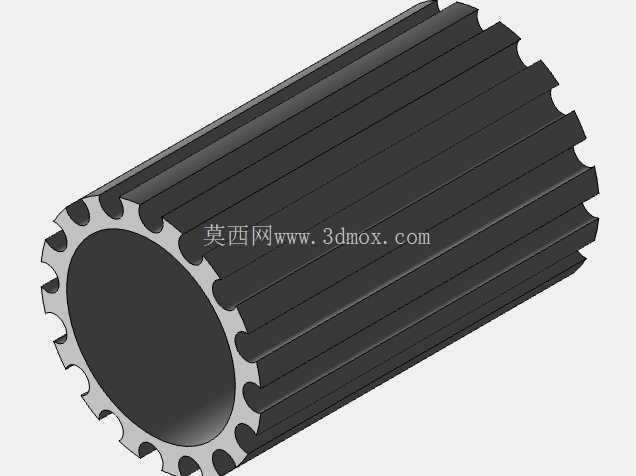

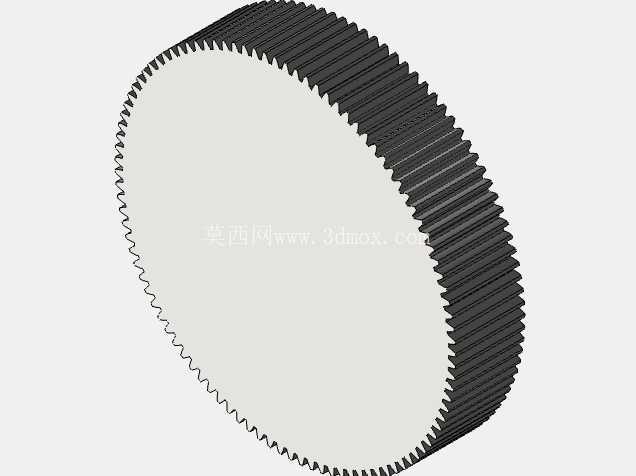

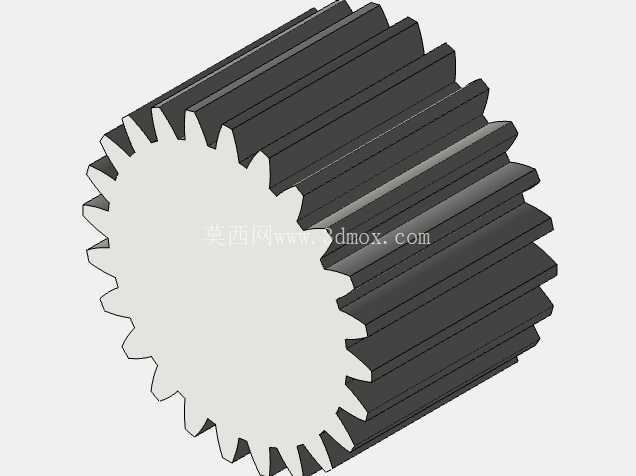

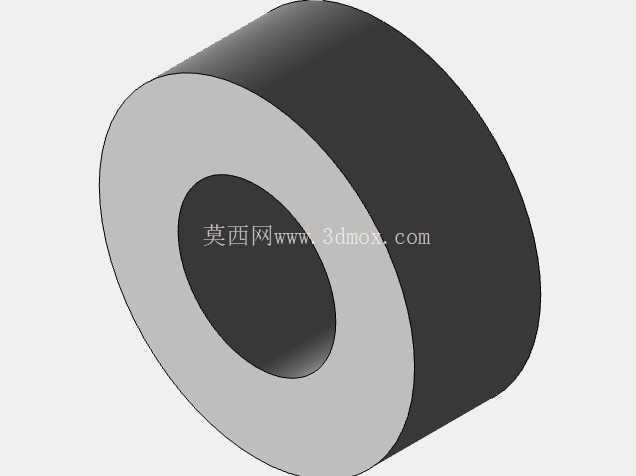

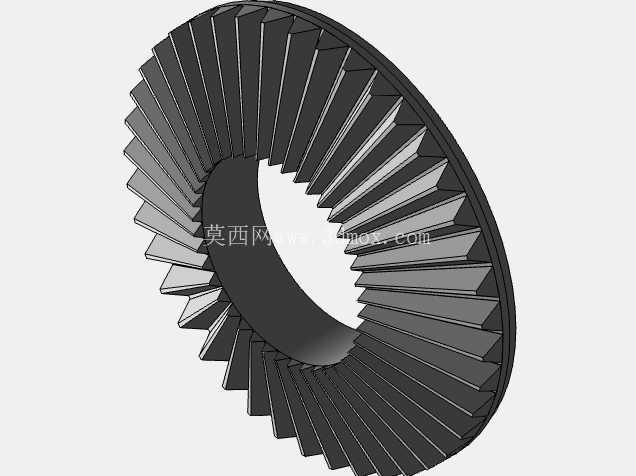

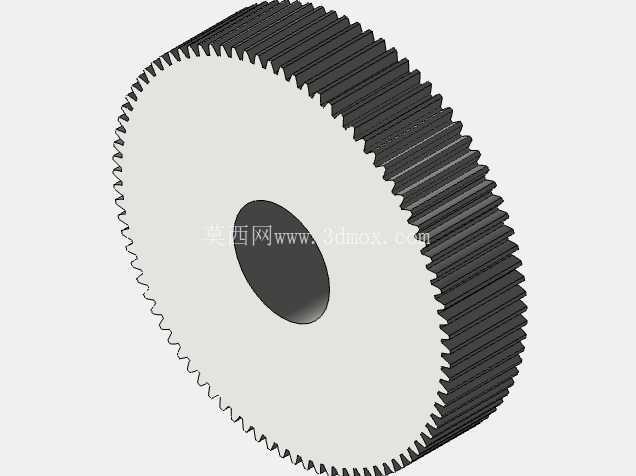

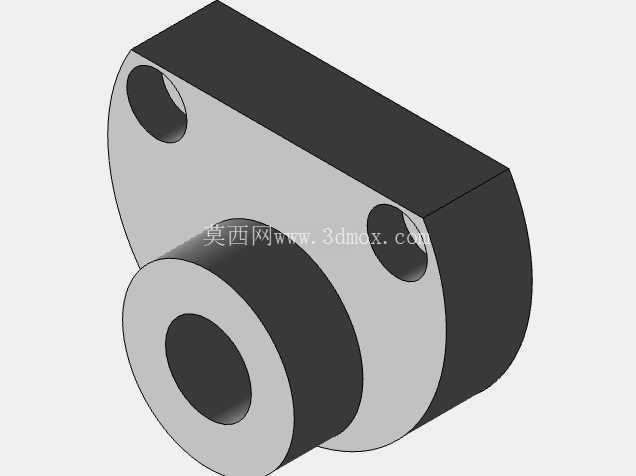

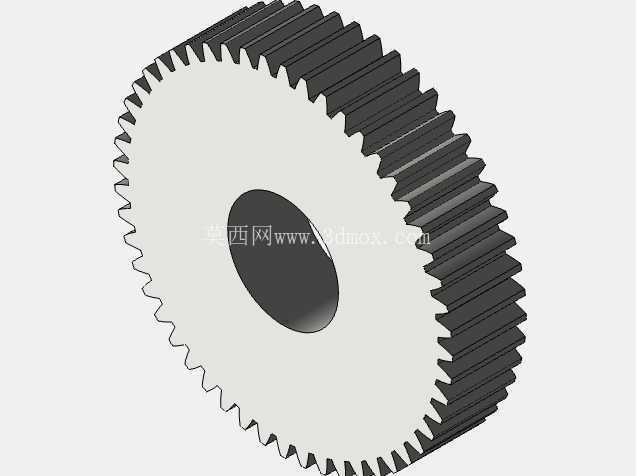

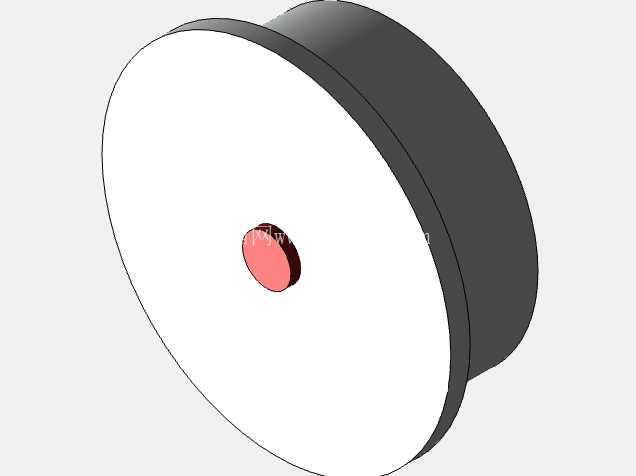

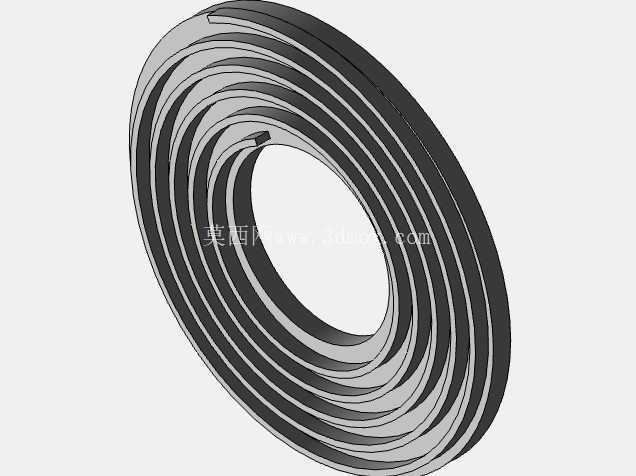

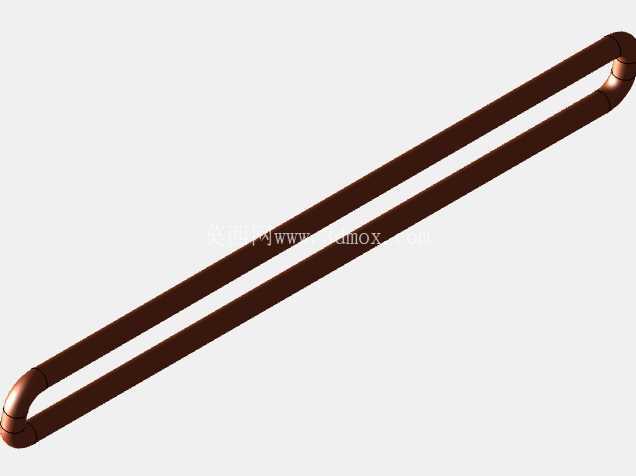

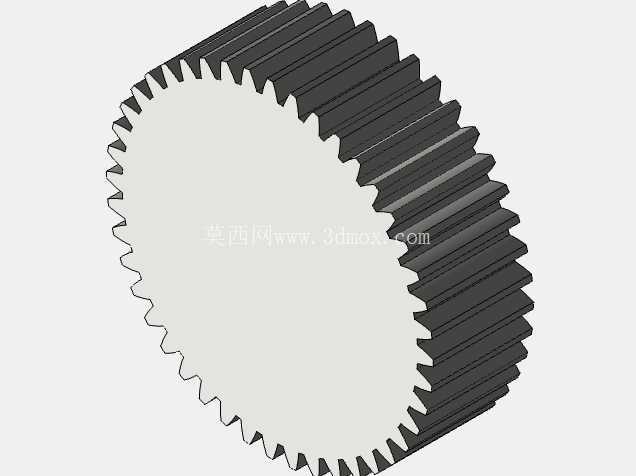

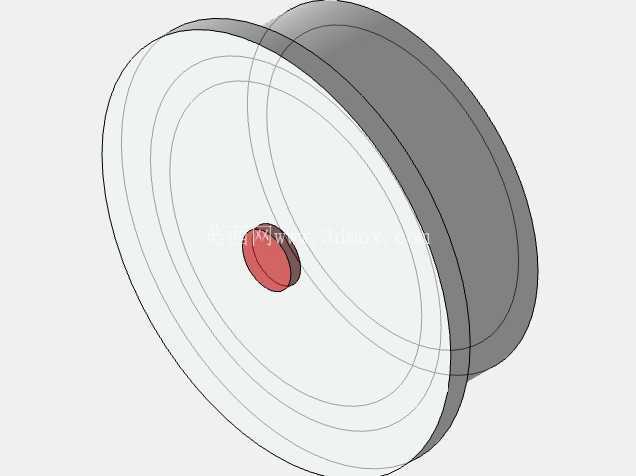

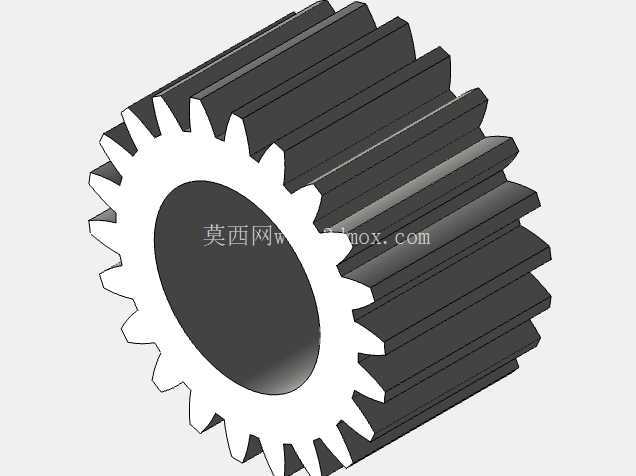

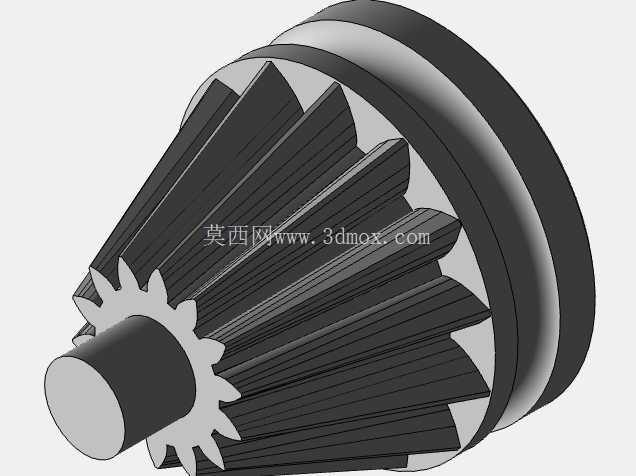

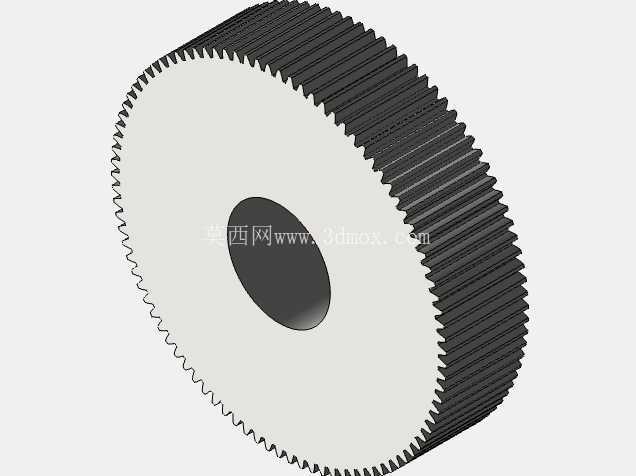

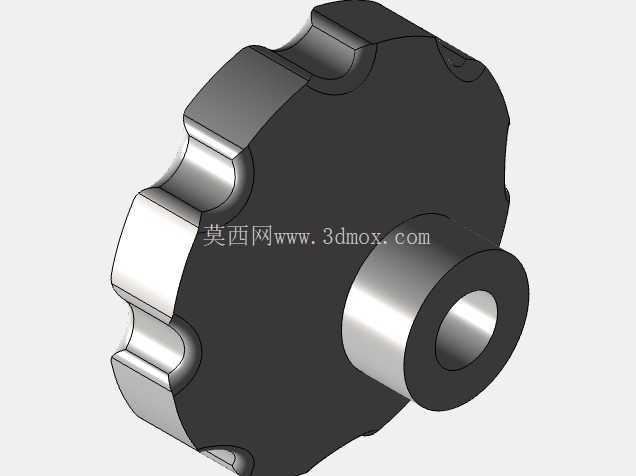

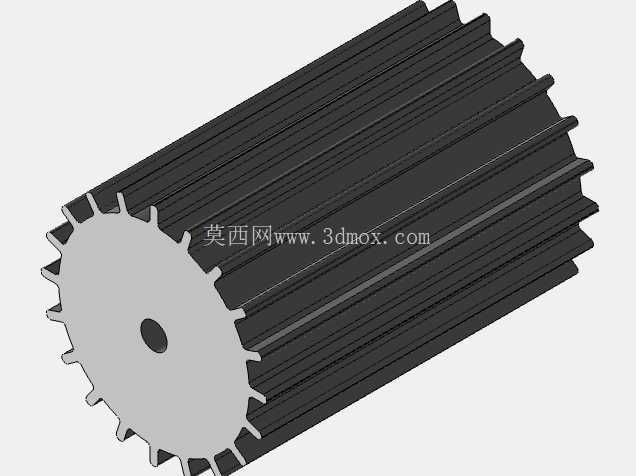

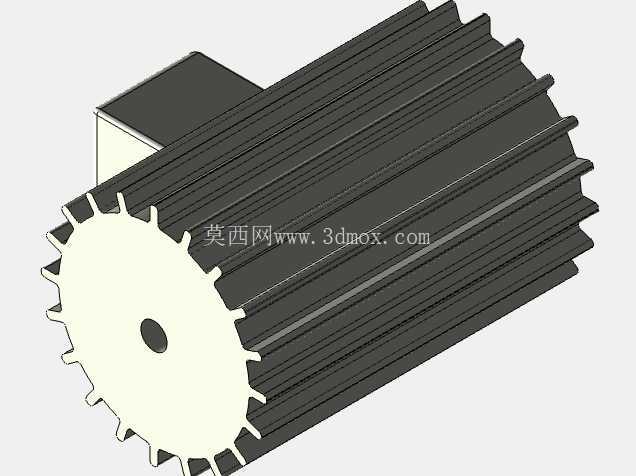

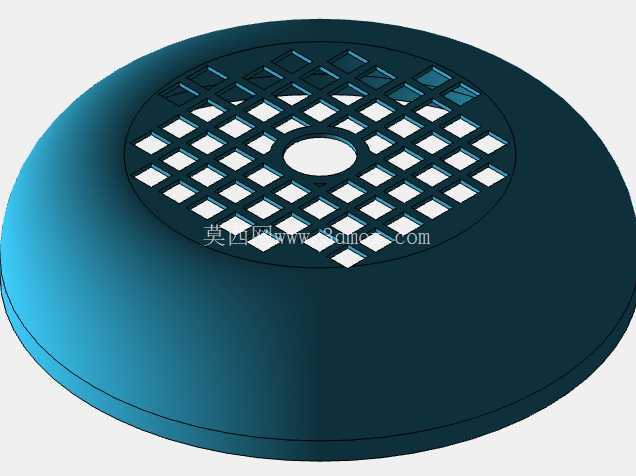

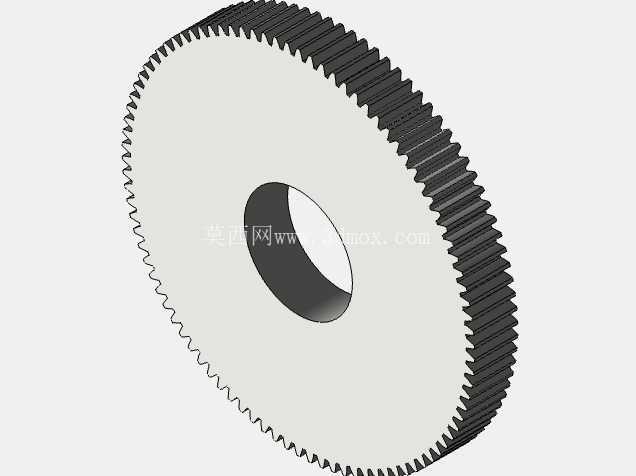

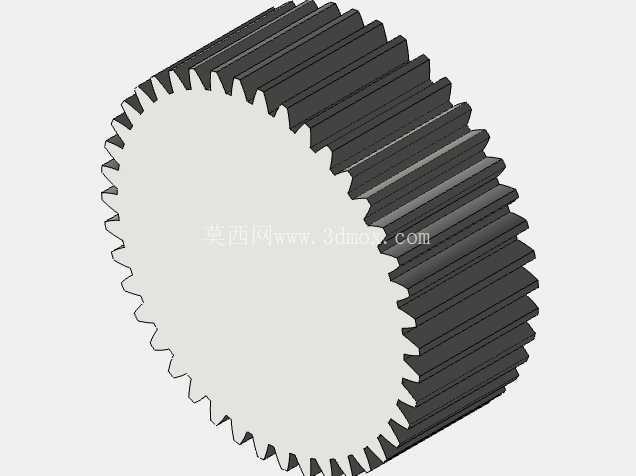

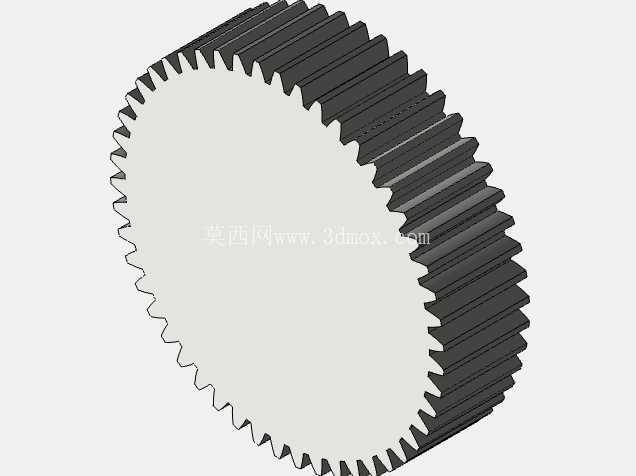

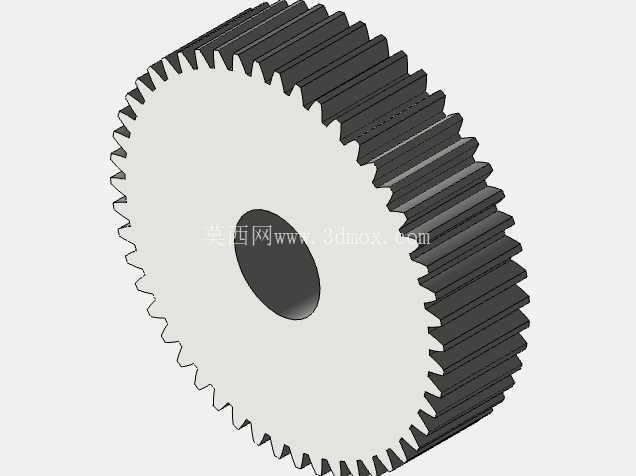

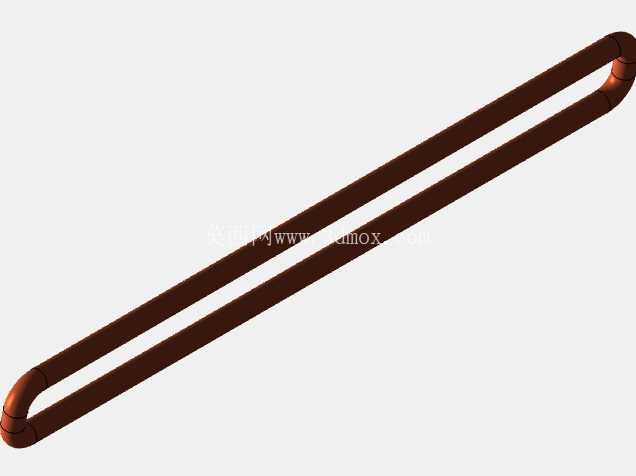

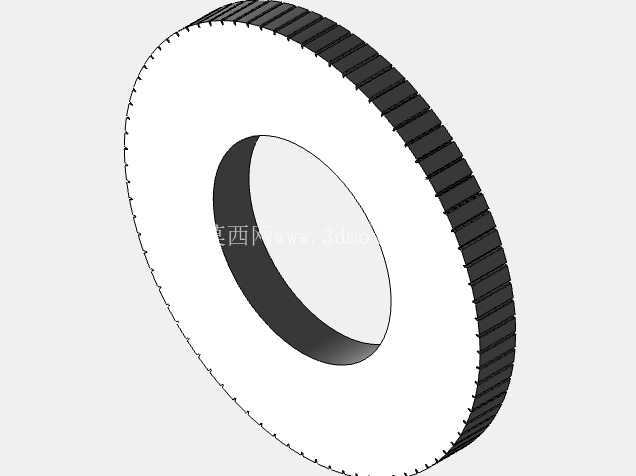

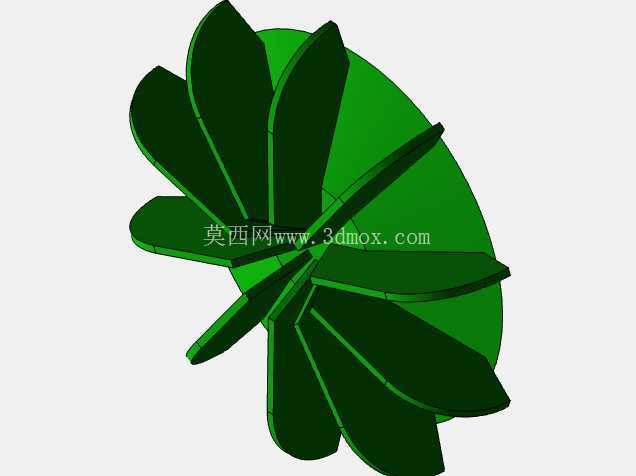

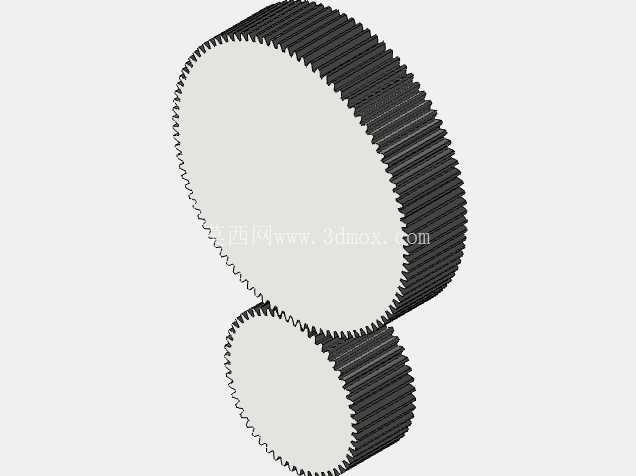

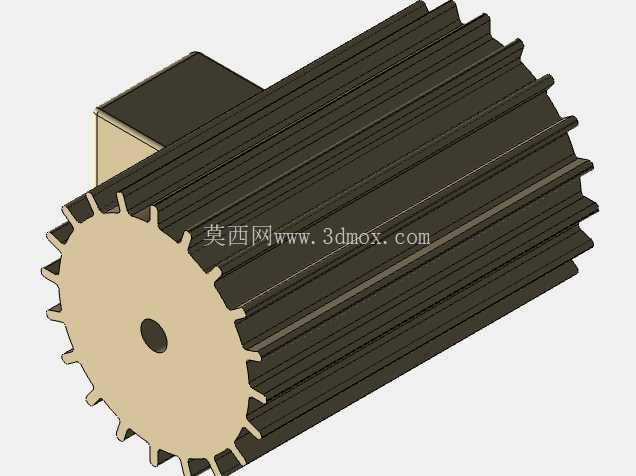

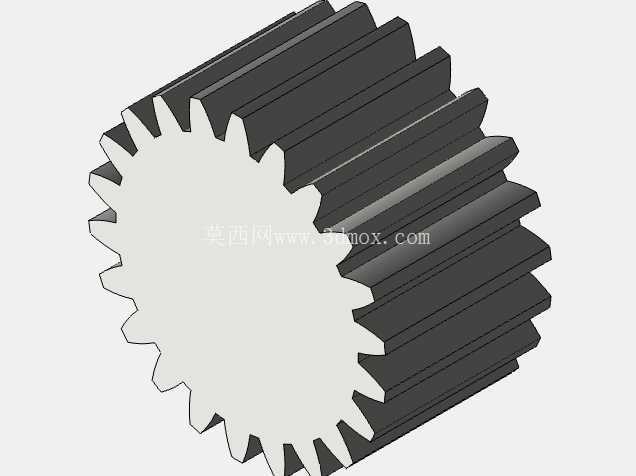

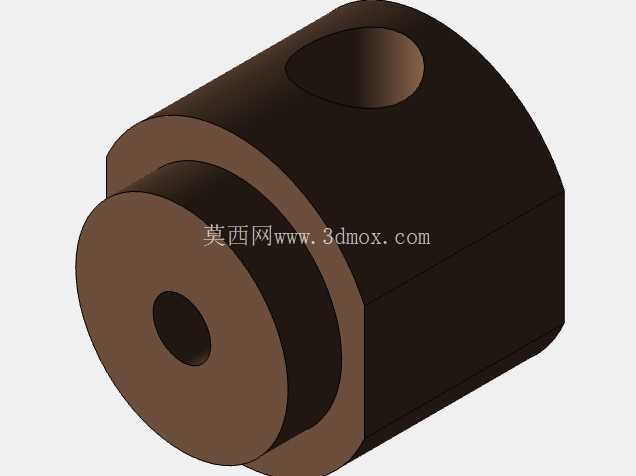

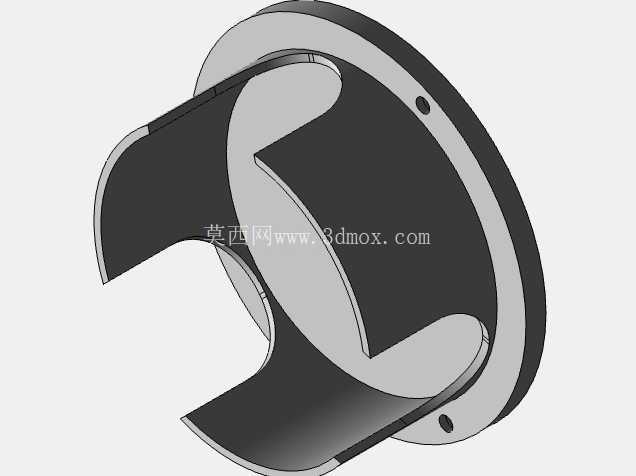

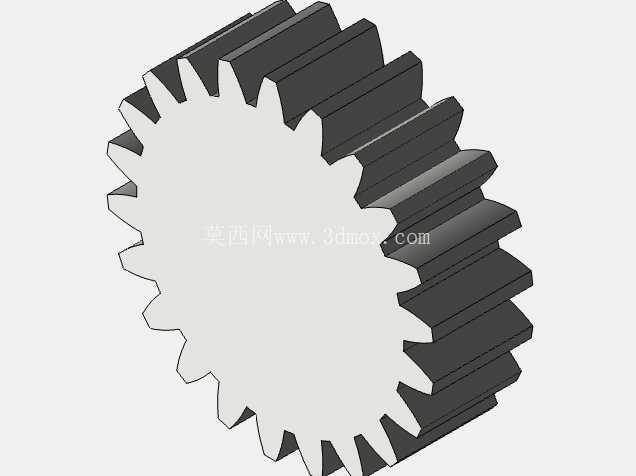

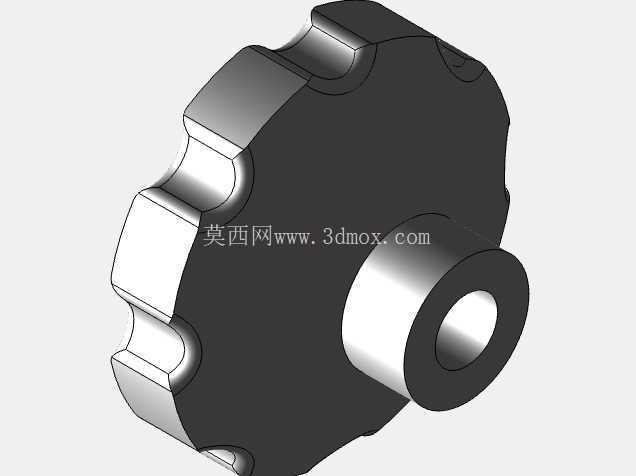

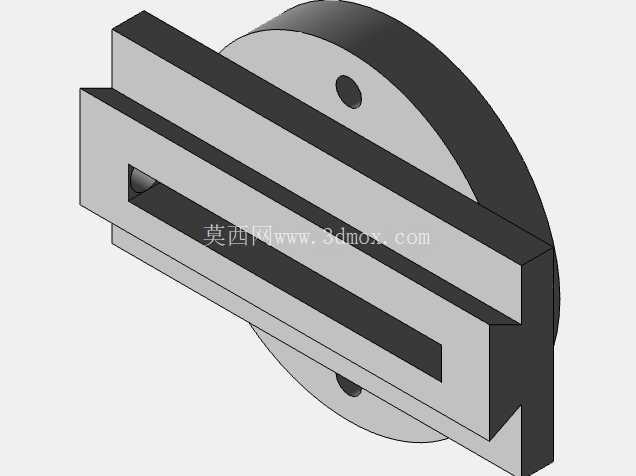

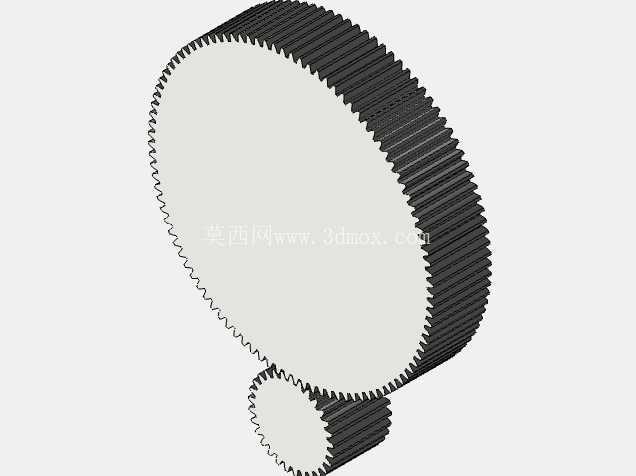

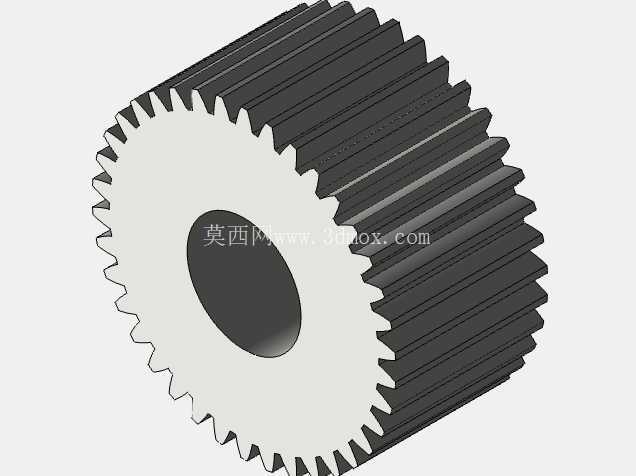

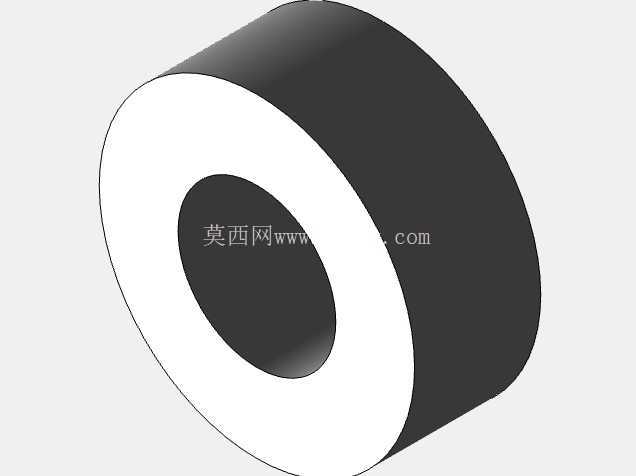

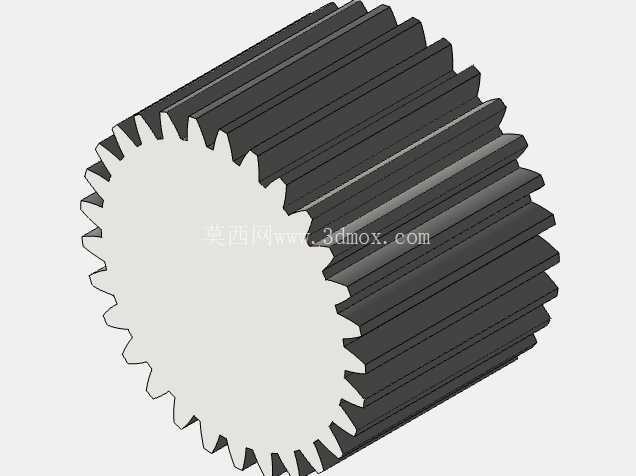

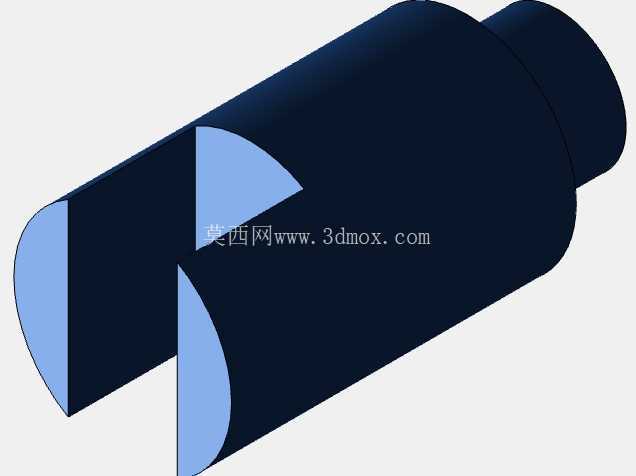

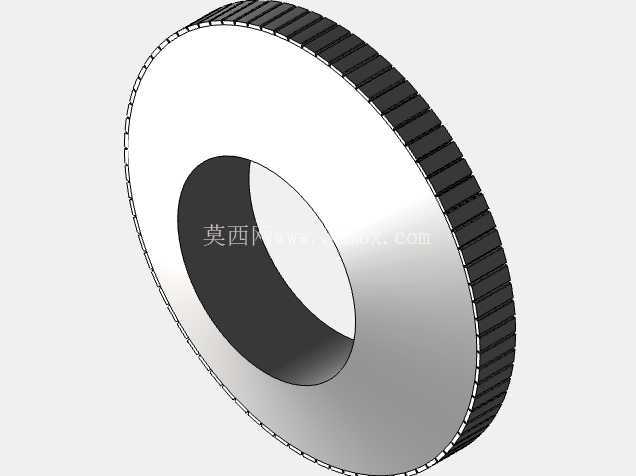

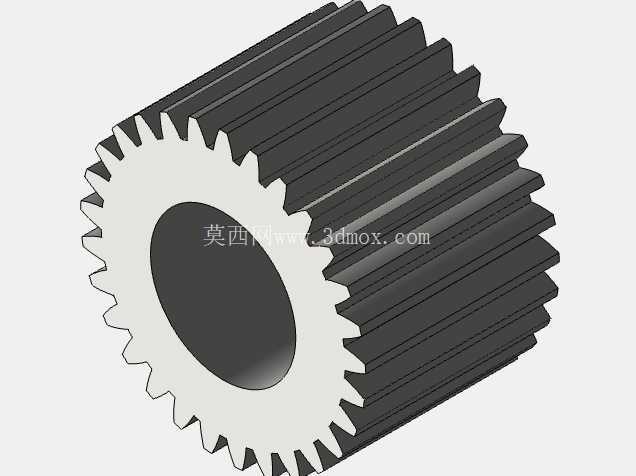

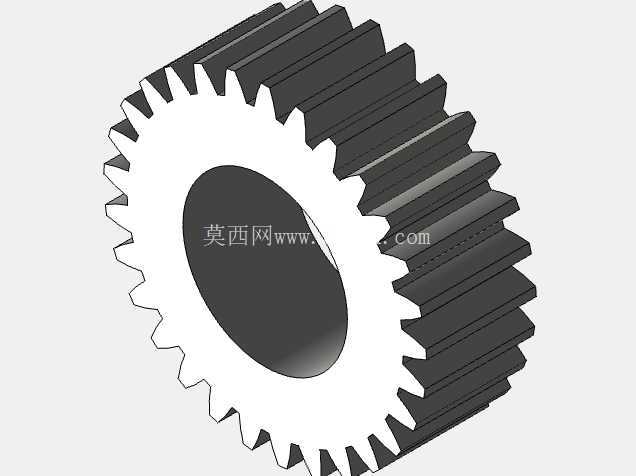

　　从布局上看，左端为主轴箱与动力单元，电机通过壳体侧部与主轴传动区相连，主轴前端设置卡盘安装面，用于装夹三爪卡盘或小型花盘。主轴箱外形保留了阶梯式箱体结构，上方设置可开合的防护盖板，便于观察内部传动件，也方便教学时讲解带传动、齿轮变速或主轴支承关系。箱体正面布置操作手柄和锁紧旋钮，用于转速切换、主轴启停辅助控制以及加工状态下的机构锁定。该部分在三维建模时需要重点处理电机轴线、主轴轴线和传动件中心高的一致性，任何轴线偏移都会在装配中表现为皮带偏磨、卡盘跳动或箱体连接孔错位。

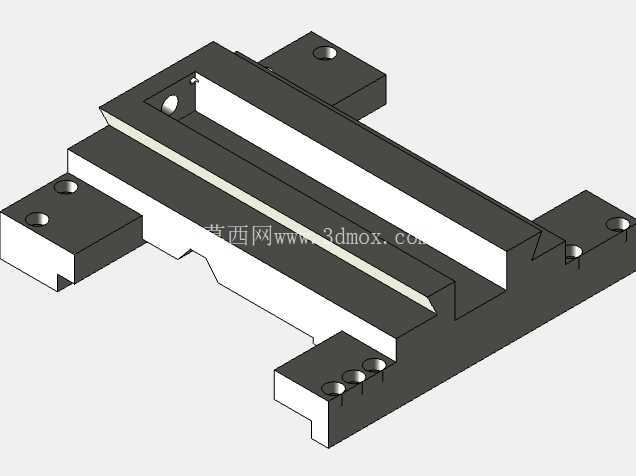

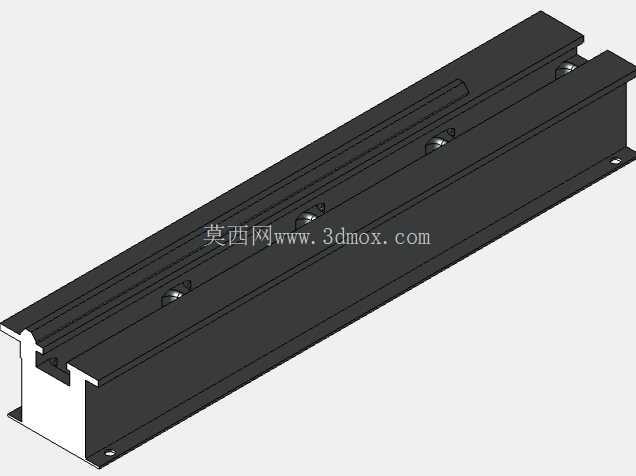

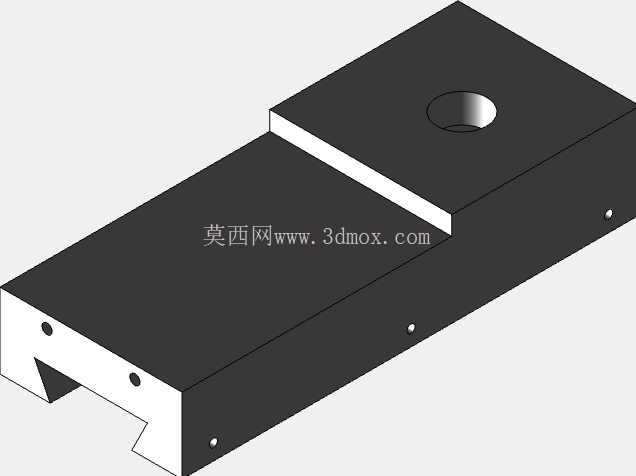

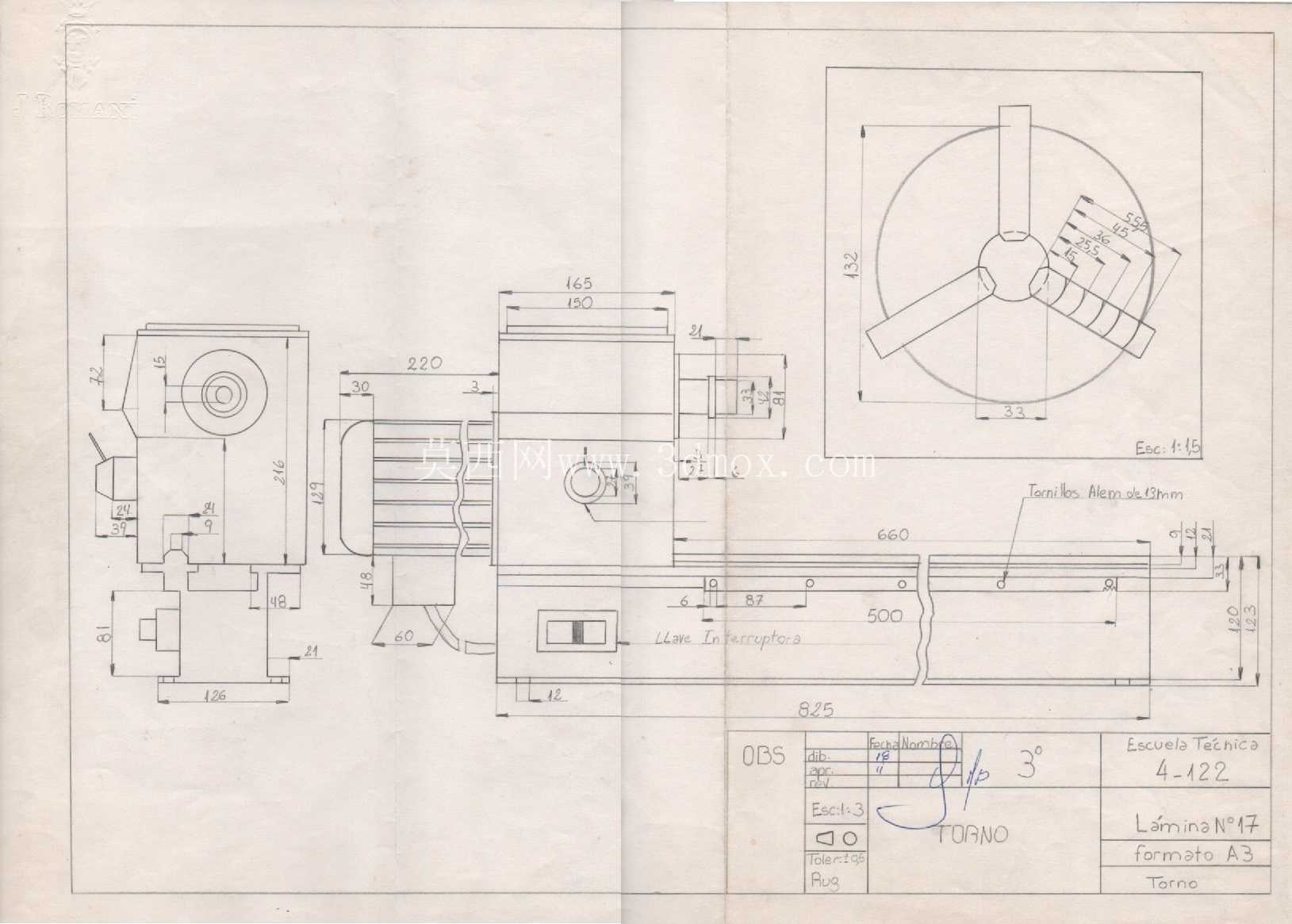

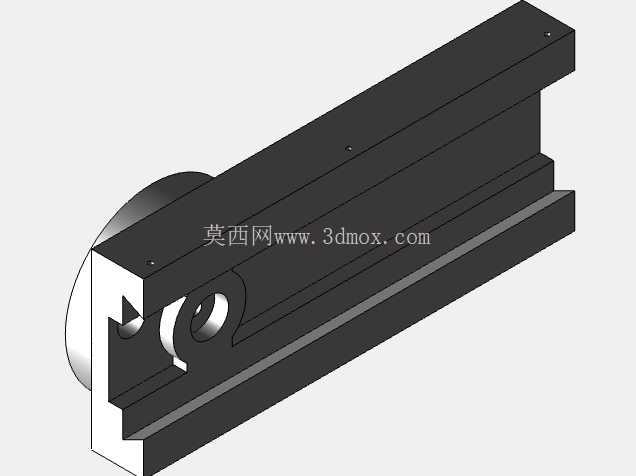

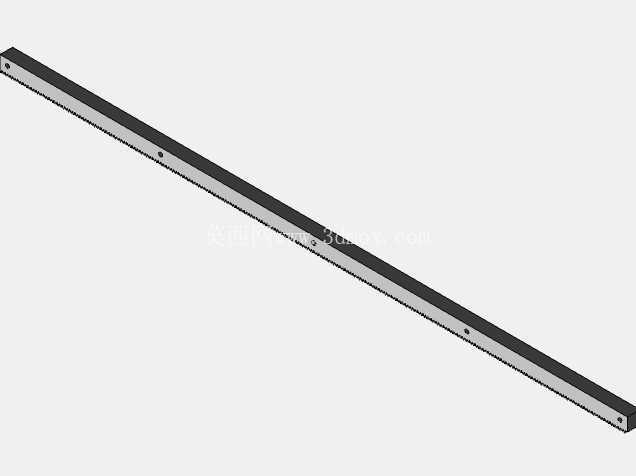

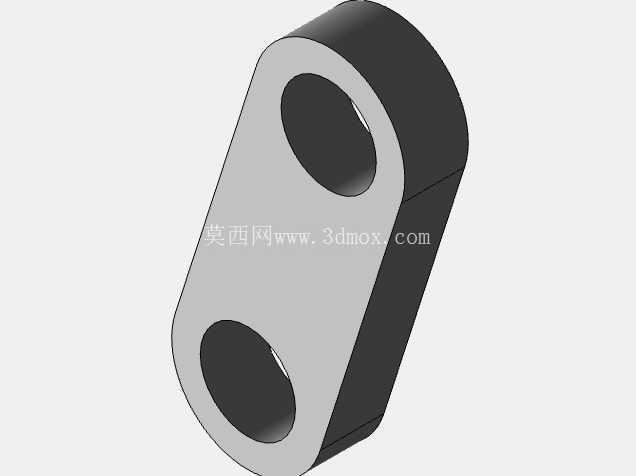

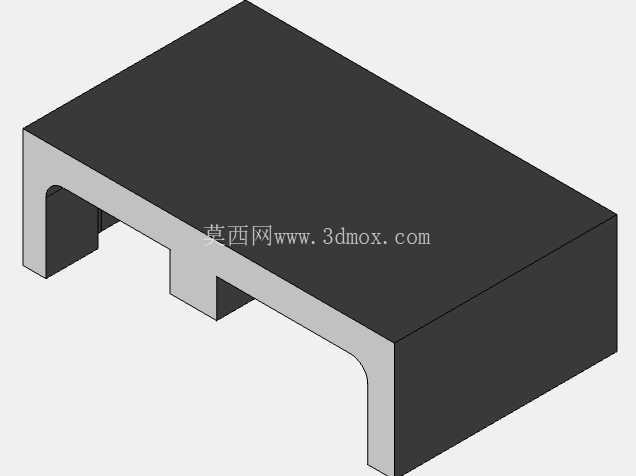

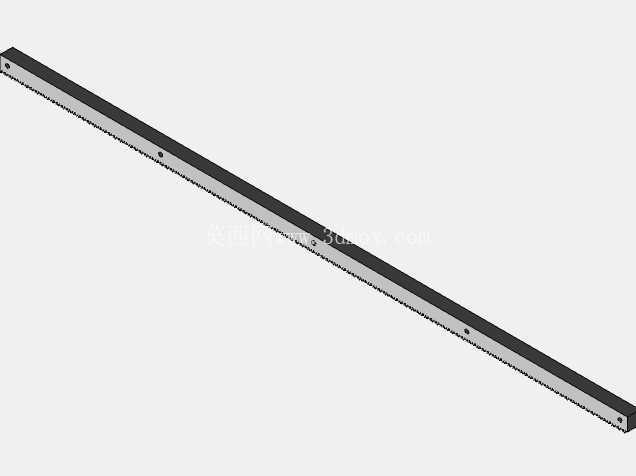

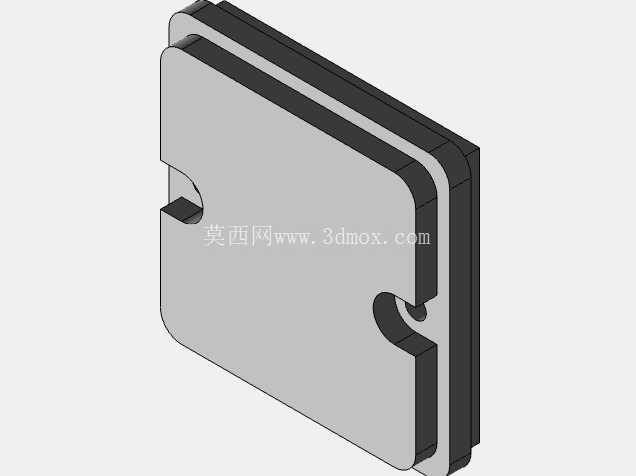

　　床身部分采用长条形导轨结构，承担刀架组件与尾座组件的纵向导向。导轨面沿床身全长延伸，上方滑动部件通过压板、滑块或燕尾配合实现定位。实际设计中，床身不仅要承受切削力，还要限制刀架在纵向上的俯仰和侧向摆动，因此导轨直线度、滑块间隙和锁紧位置直接影响加工表面质量。模型中床身下方设置深色基座和支撑立板，使整机重心落在桌面范围内，底部轮廓相对规整，便于放置在工作台或专用支架上。安装边界方面，设备长度主要由主轴箱、床身导轨和尾座行程共同决定，宽度集中在电机外圆、手轮和横向拖板范围内，高度则受主轴箱、卡盘和尾座手轮影响；布置时需要在左侧预留电机散热和维护空间，在右端预留尾座手轮操作空间，在前侧留出横进给手轮和刀架调整空间。

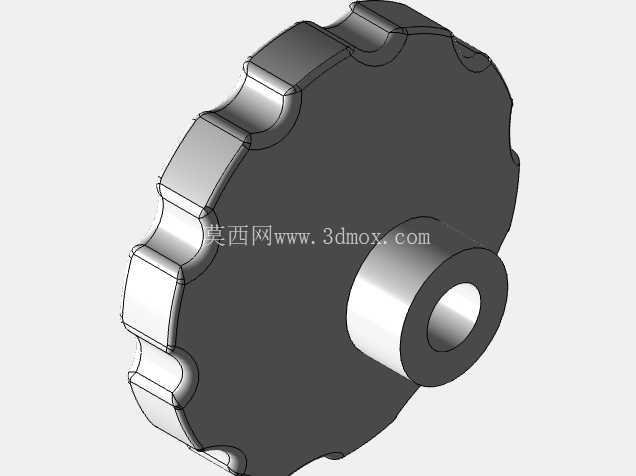

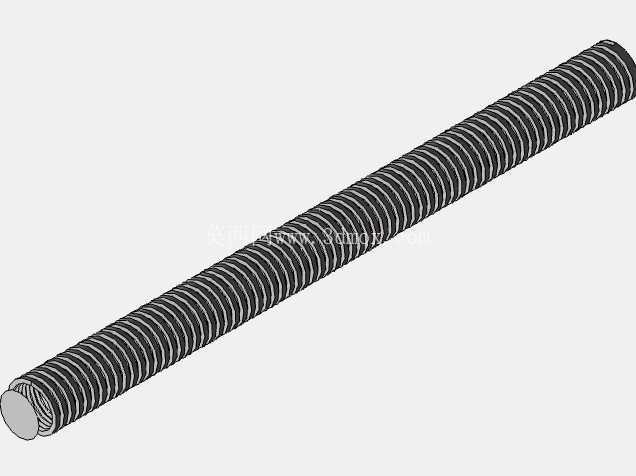

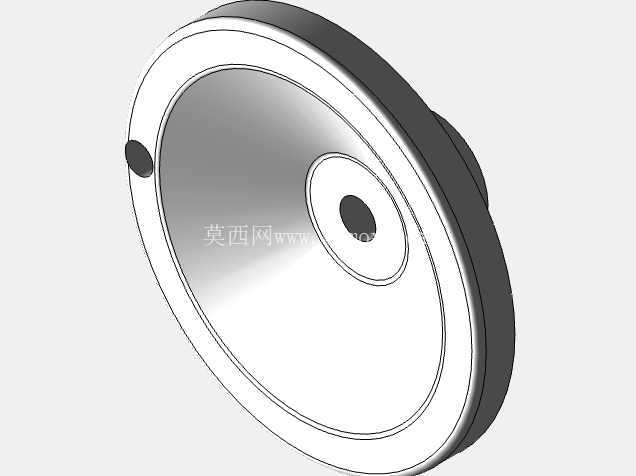

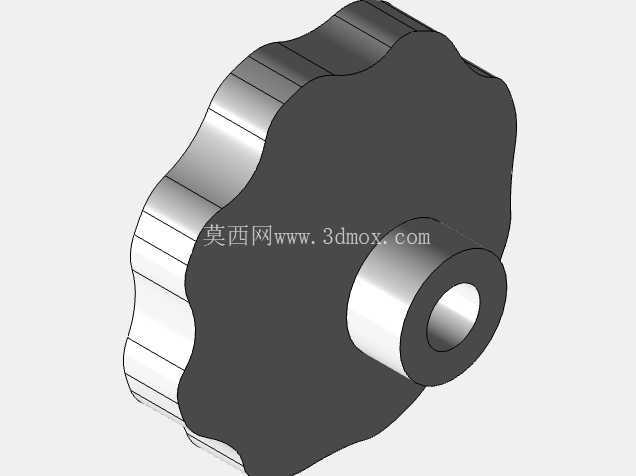

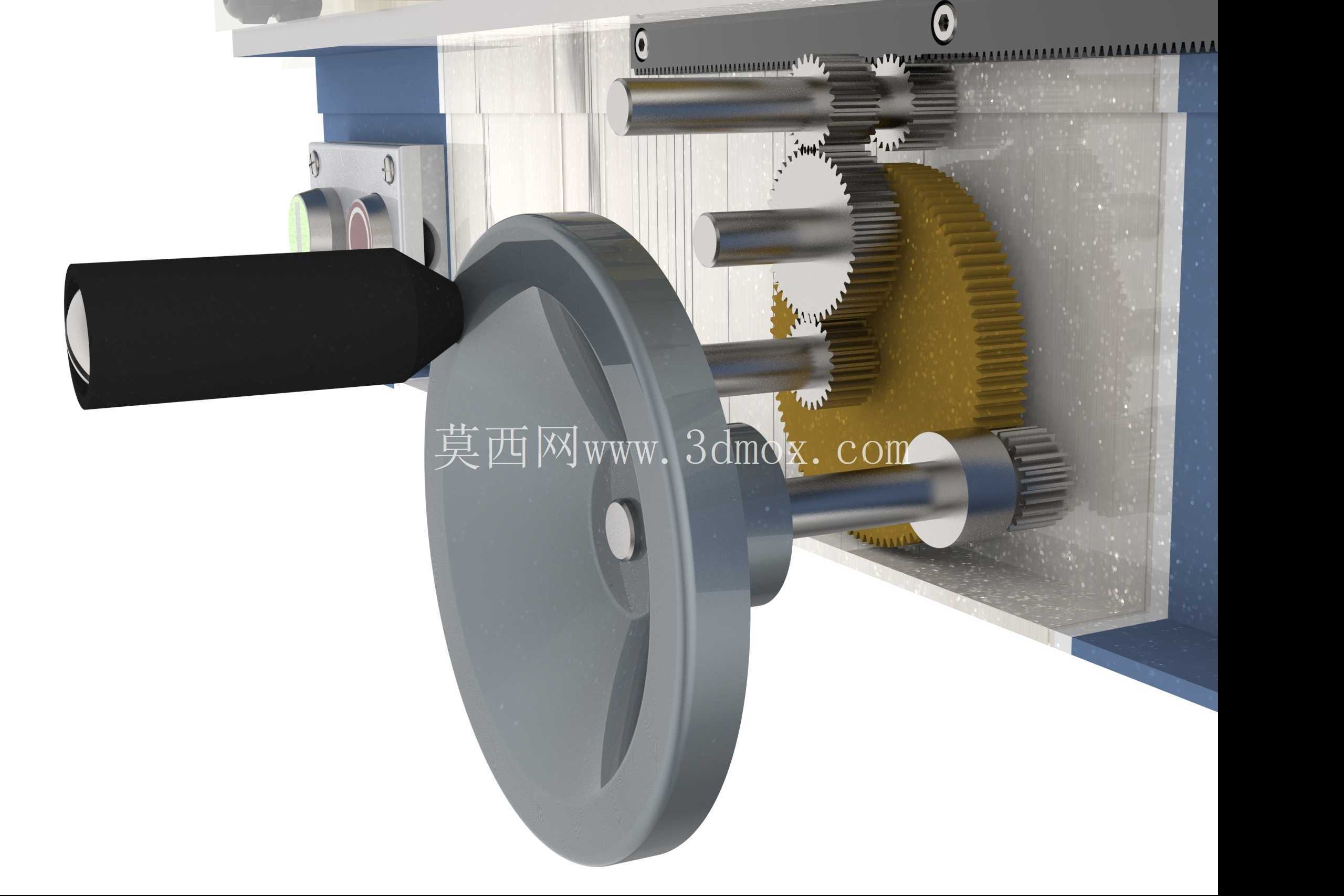

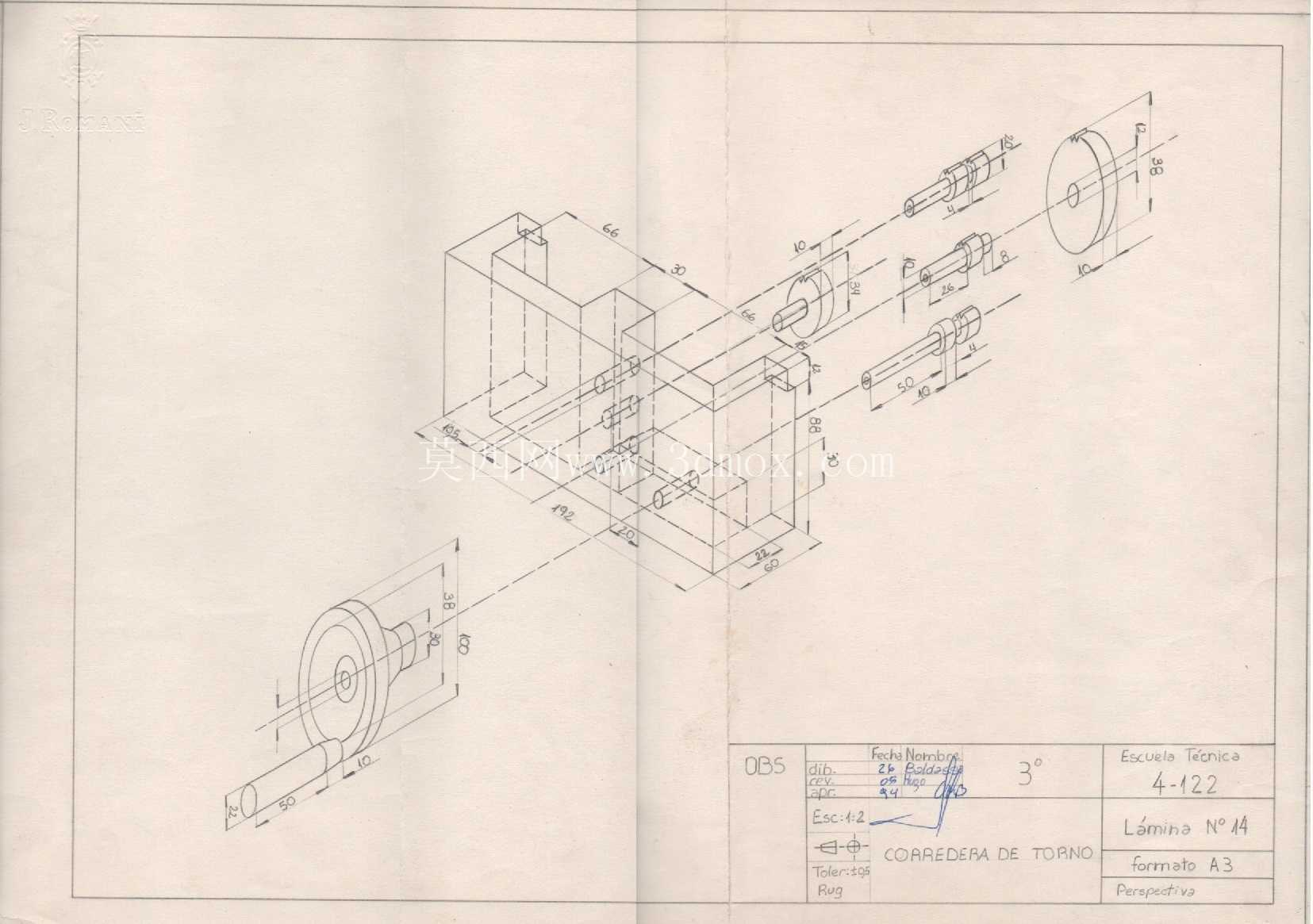

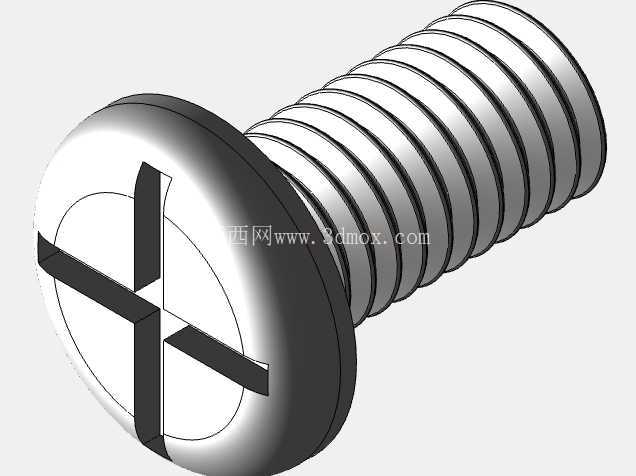

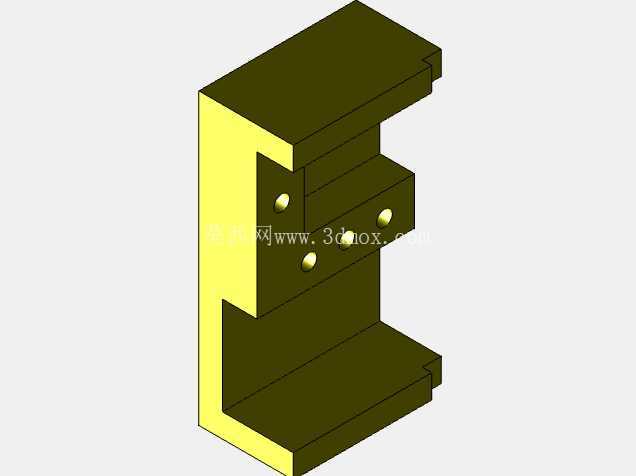

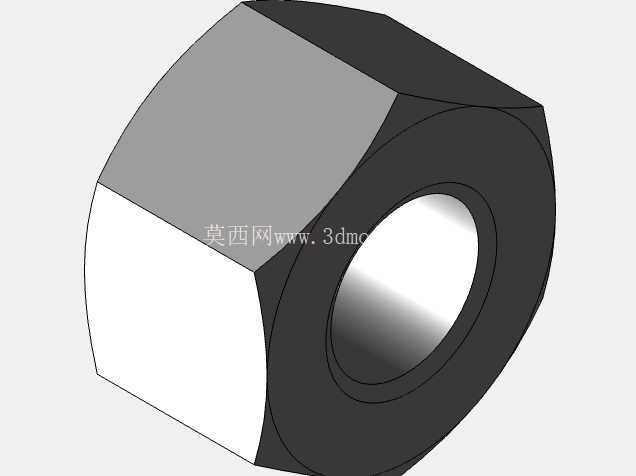

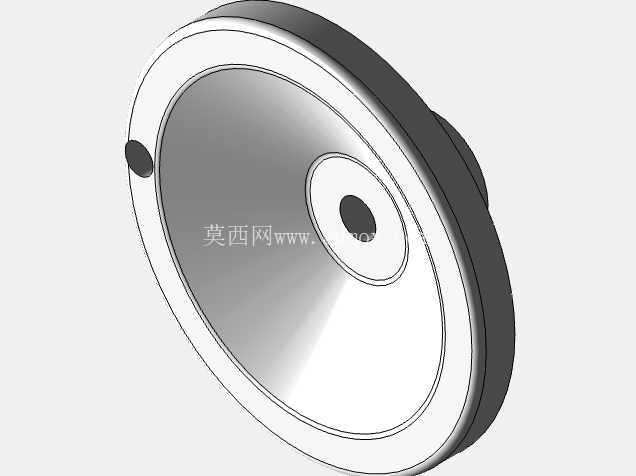

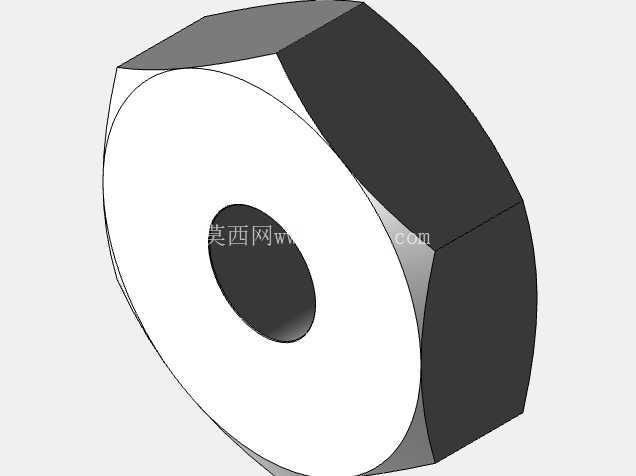

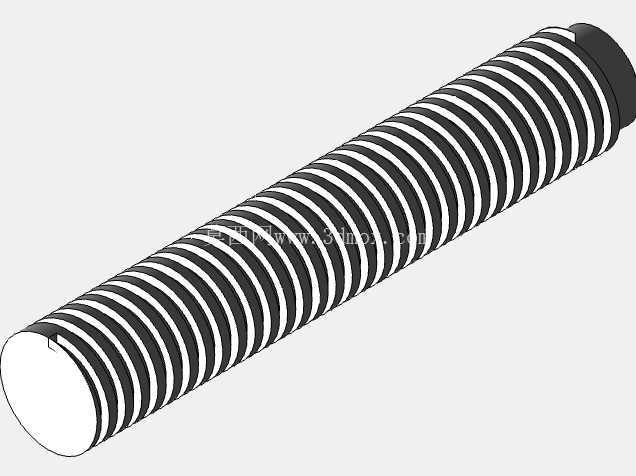

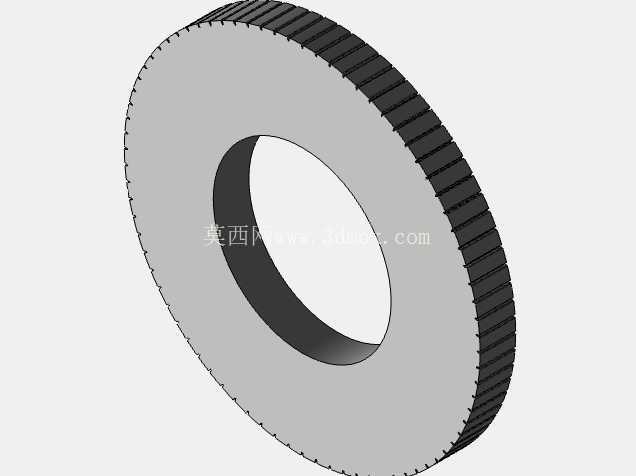

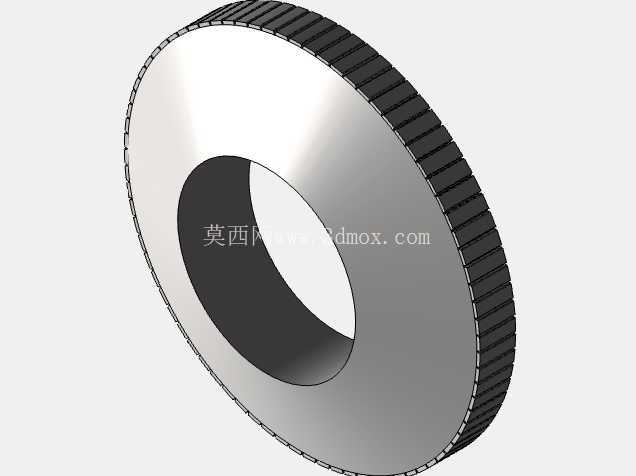

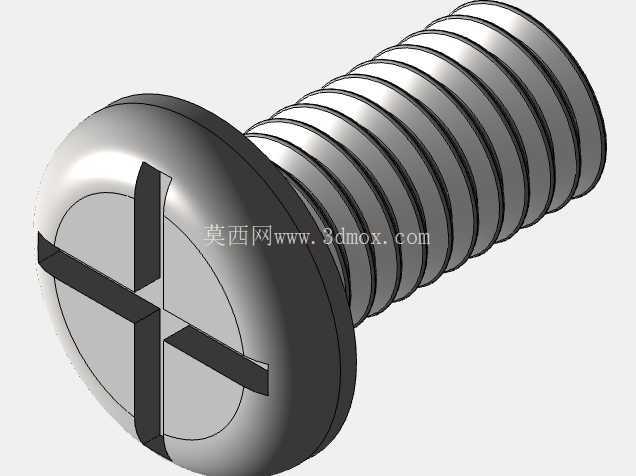

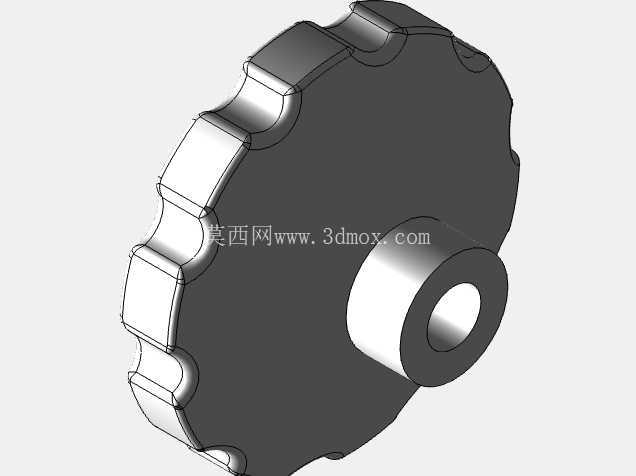

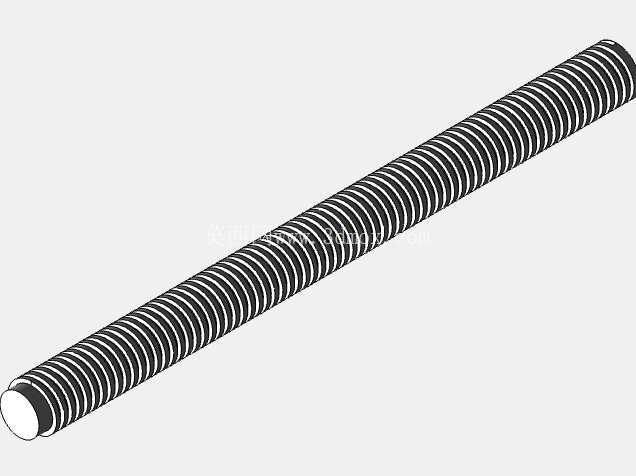

　　中部刀架组件采用多层拖板思路，纵向拖板沿床身移动，横向拖板垂直于主轴方向进给，上方再安装小刀架或刀夹。刀架位置靠近切削区，承受来自刀具的径向和轴向载荷，因此滑块配合面、进给丝杠、刻度手轮和锁紧螺钉都需要在模型中表达清楚。横向手轮位于操作者容易接近的位置，转动后通过丝杠带动刀架靠近或远离工件；小刀架可用于安装车刀、切断刀或成型刀，也可通过角度调整完成短锥面加工。对于教学模型而言，刀架区域最适合展示机床进给原理，因为手轮、丝杠、螺母、滑台和刀具之间的运动关系直观可见，装配逻辑也比封闭箱体更容易理解。

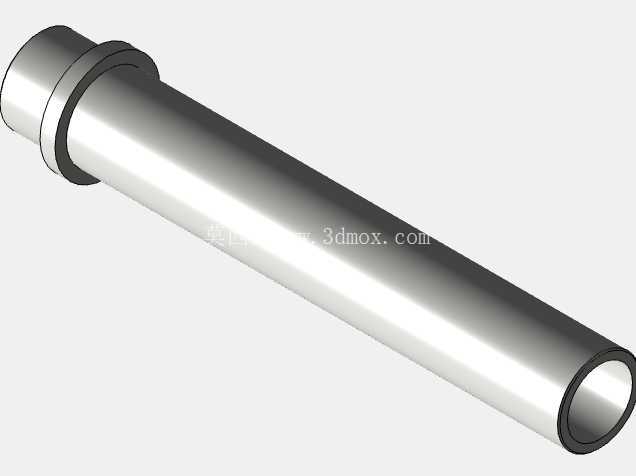

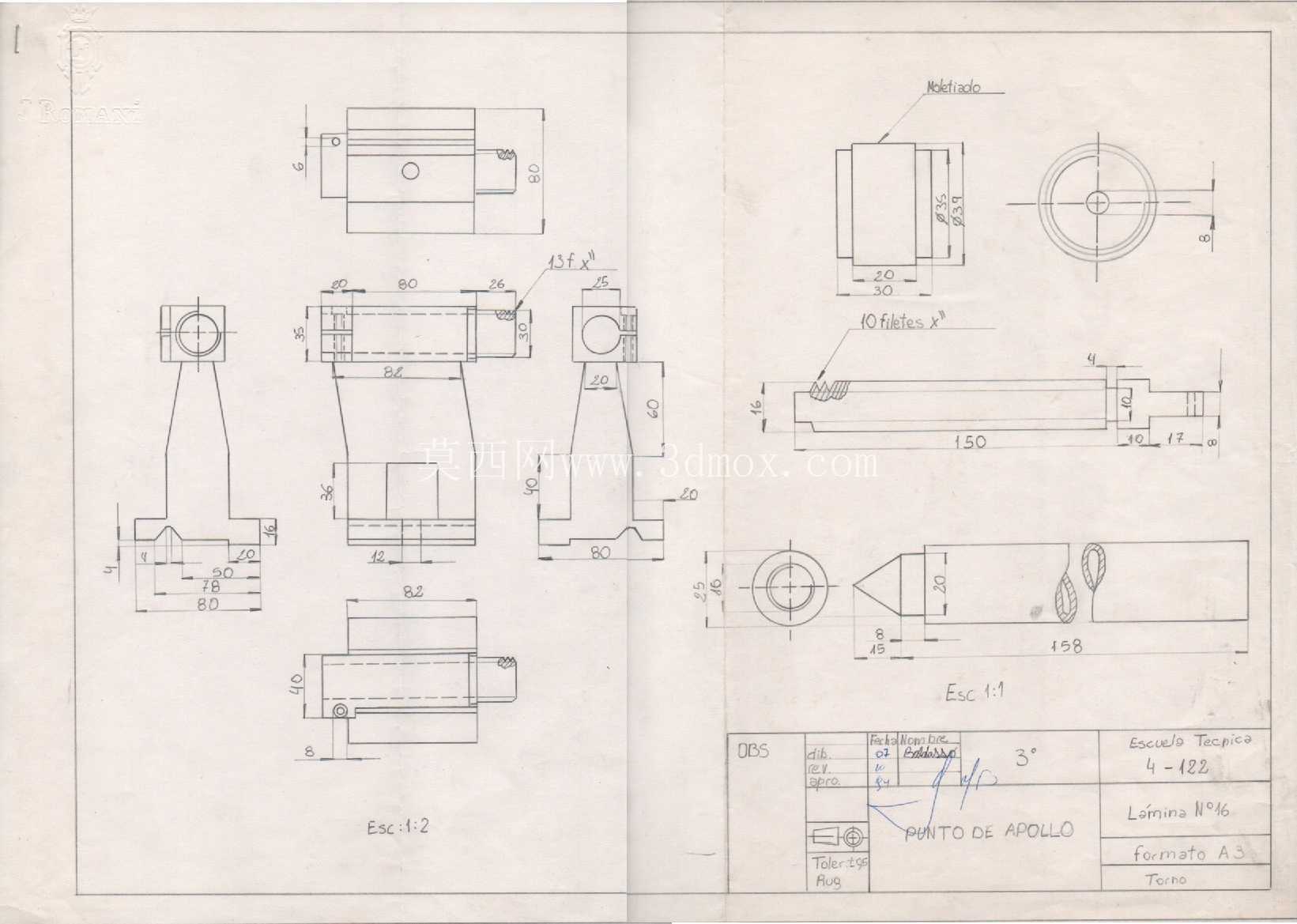

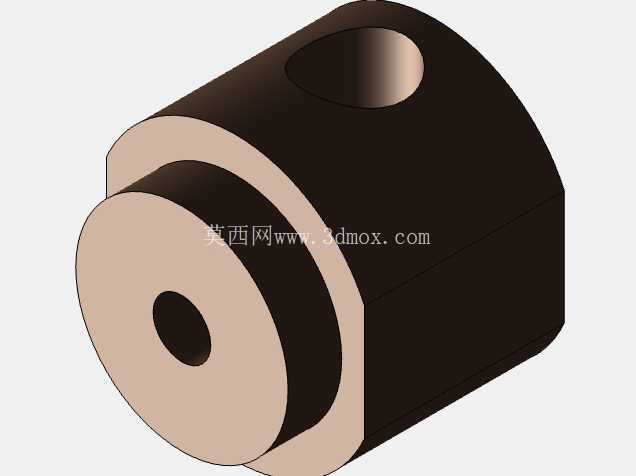

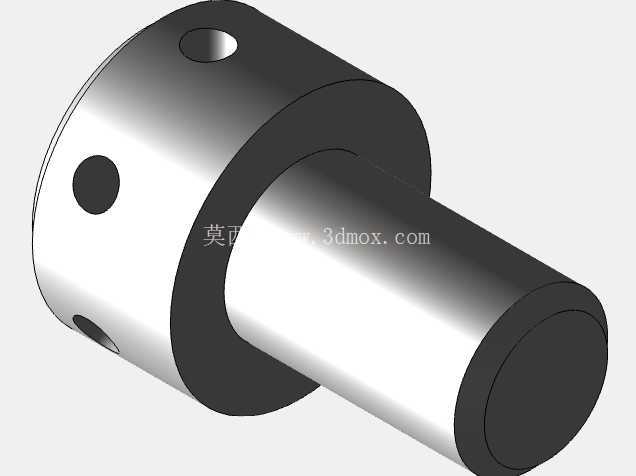

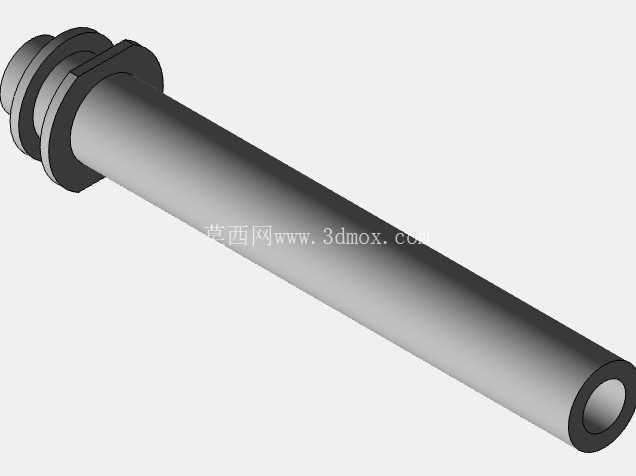

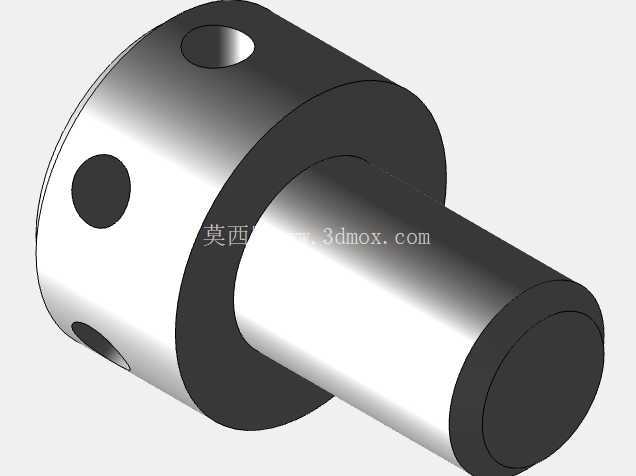

　　右端尾座用于支撑长轴类工件或安装钻头、铰刀。尾座本体沿导轨滑动，靠近工件后通过锁紧机构固定，顶部套筒由手轮驱动伸出或退回，套筒中心与主轴中心保持等高。加工细长轴时，尾座顶尖可以降低工件挠曲；钻孔时，尾座套筒提供稳定进给方向。尾座底部与导轨的配合需要保留足够接触面积，否则在顶紧工件时容易产生偏转。模型中尾座手轮、套筒、锁紧手柄和底座滑块均有明确形体，能够用于装配干涉检查和操作空间评估。

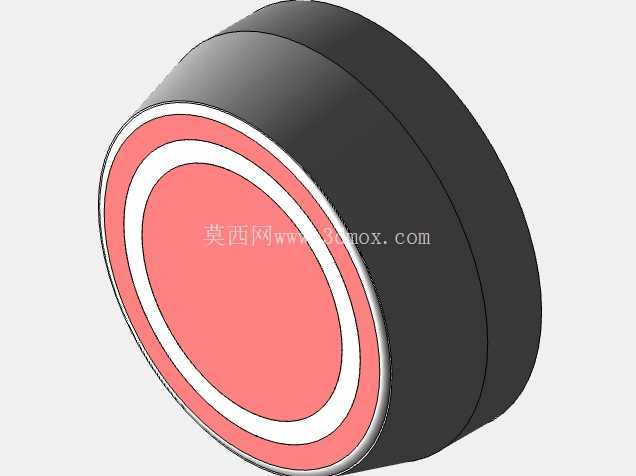

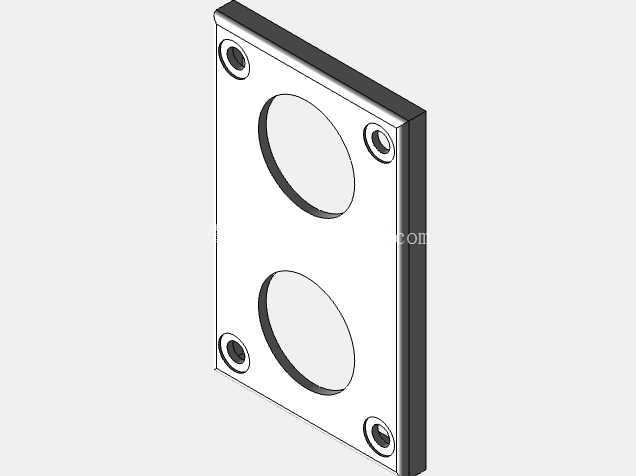

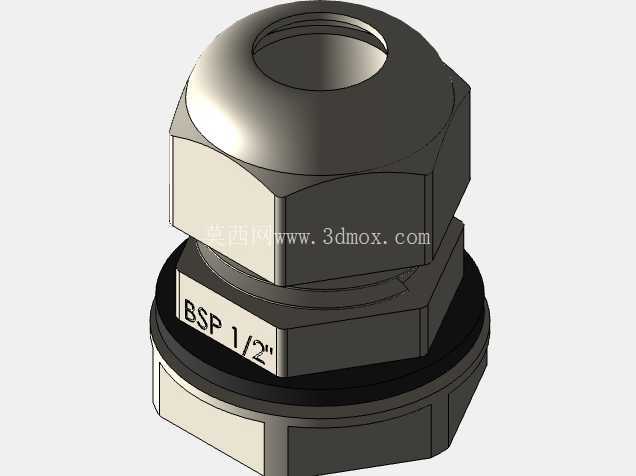

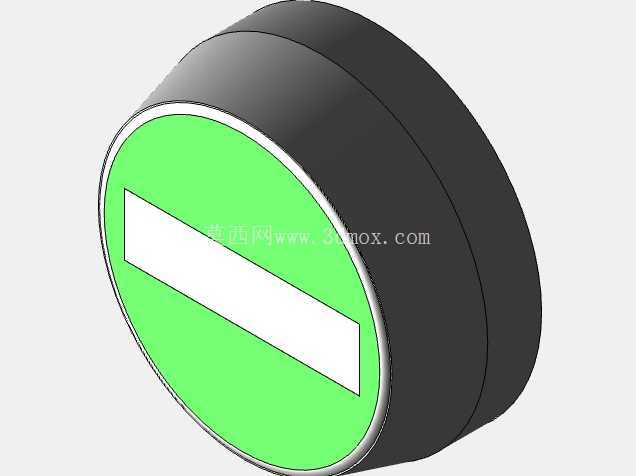

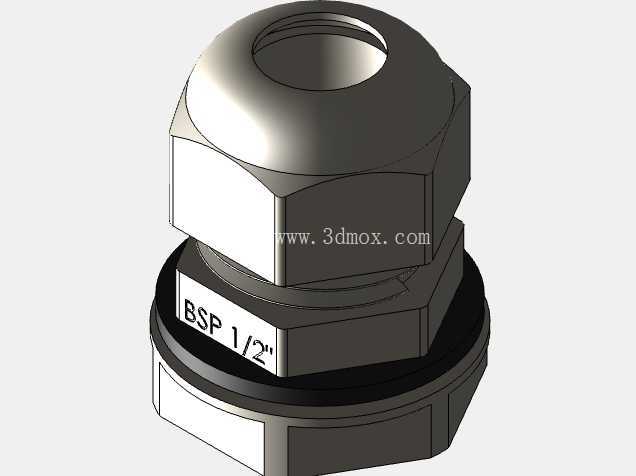

　　电气控制部分集中在床身前侧的小面板上，包含按钮、指示灯和急停元件，面板位置靠近操作者但避开切屑飞溅主线。主轴电机位于左端，控制盒与电机之间需要预留走线空间；实际设备中还应考虑防护罩、接地、急停回路和卡盘旋转安全距离。三维结构设计时，控制面板不能与纵向拖板行程冲突，也不能妨碍操作者观察刀尖与工件接触位置。

　　该模型的价值不只在于外观复刻，更在于完整呈现了小型车床从动力输入到切削执行的机构链条。主轴箱提供旋转运动，床身导轨提供基准，拖板和刀架实现进给，尾座提供辅助支撑，控制面板完成操作交互。各部件之间的尺寸关系围绕主轴中心线展开：卡盘中心、刀架安装面、尾座套筒中心和导轨基准面必须协调，刀具高度需要对准主轴中心，横向进给方向需要垂直于工件轴线。若用于课程设计，可在此基础上继续细化主轴轴承、进给丝杠螺距、导轨防护、卡盘连接法兰和电机安装支架；若用于实物制作，则应进一步校核床身刚度、主轴转速范围、电机功率、刀架承载能力以及桌面安装固定方式。
