镀锌钣金工具收纳托盘结构设计

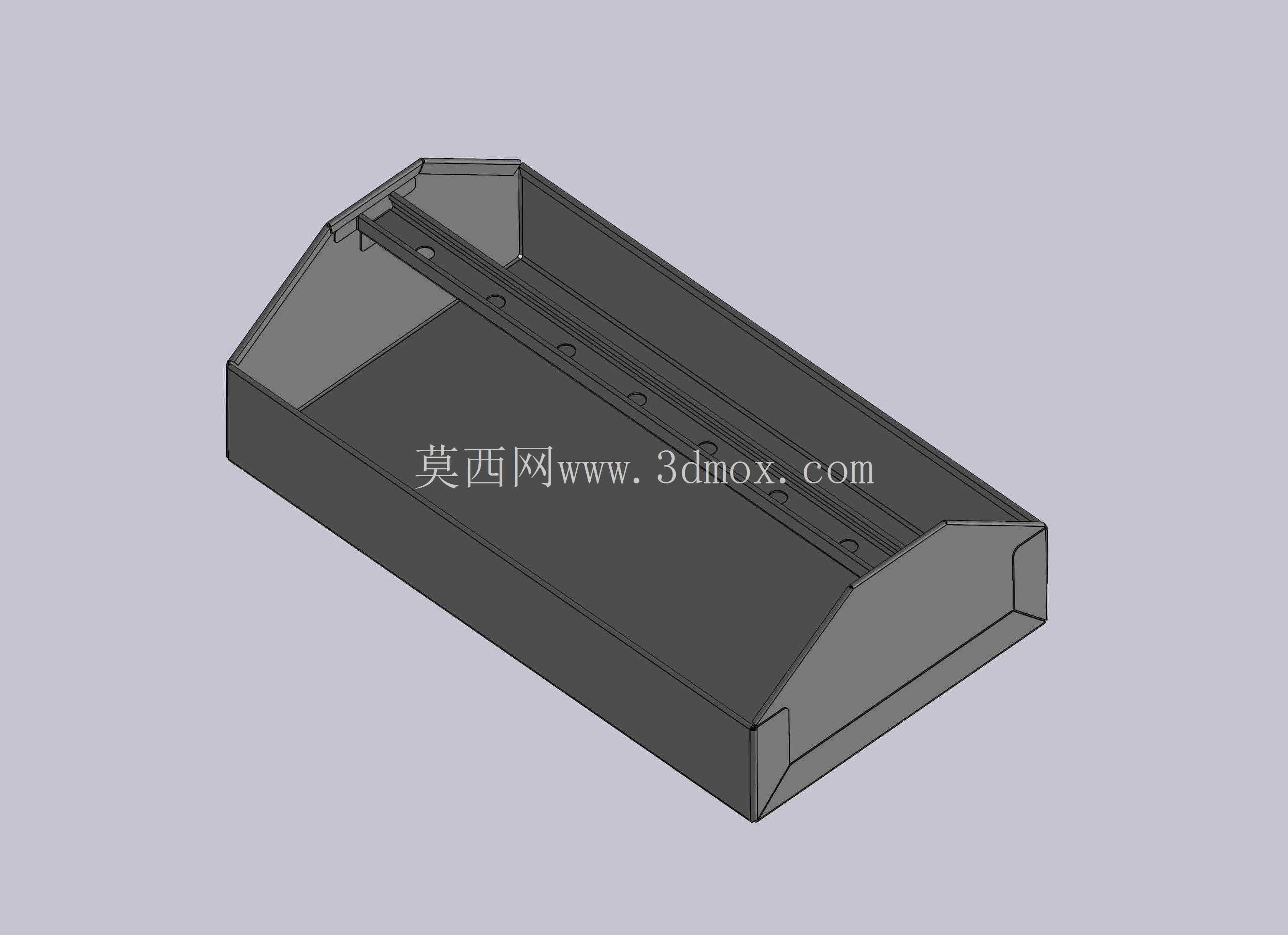

　　在车间日常运维、设备装配、外出维保作业场景中，零散工具的规整收纳一直是影响作业效率的细节痛点，螺丝刀、内六角、小型锉刀这类细长五金件如果随意堆放，不仅取放时翻找耗时，还容易因磕碰造成刃口损坏、精密端头变形，这款镀锌钣金托盘正是针对这类收纳需求开发的实用工装结构。整体采用1毫米厚度镀锌钢板弯折成型，板材选型兼顾了结构刚性与自重控制，镀锌层本身的防锈特性可以适配车间多油污、多金属碎屑、偶尔接触切削液的使用环境，不需要额外做表面喷涂处理，加工完成后即可直接投入使用，后期维护也仅需简单擦拭清理，长期使用不会出现漆面脱落、基材锈蚀的问题。

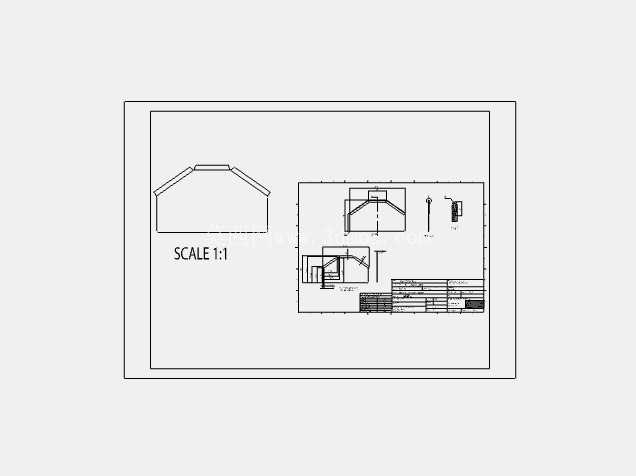

　　内部有效容纳尺寸设定为240x440毫米，这个尺寸边界经过多场景适配验证：既可以平稳放置在常规维修工作台的台面上，不会占用过多操作空间，也能嵌入多数移动工具车的标准层架格位，同时可以适配皮卡维保车辆的侧边储物槽尺寸，满足固定工位与流动作业的双重放置需求。托盘的侧边做了斜向收边的弯折设计，不是常规的直角立边结构，这种设计一方面提升了托盘整体的抗扭刚性，在满载工具挪动时不会出现侧边变形、底部翘曲的问题，另一方面斜向边缘没有尖锐直角，取放工具时不会刮擦作业人员的袖口、手部，也能避免工具磕碰边缘出现镀层掉渣的情况。

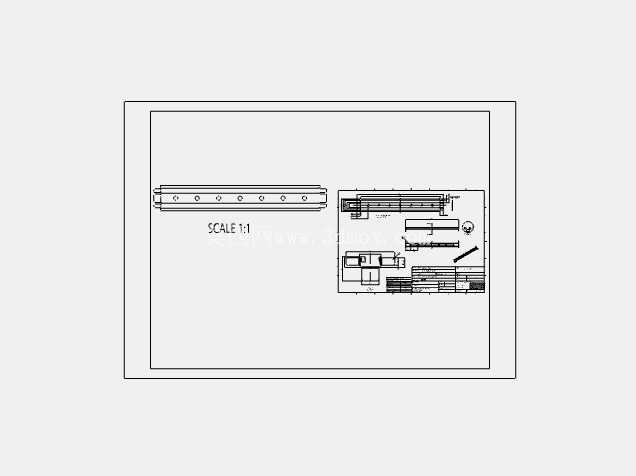

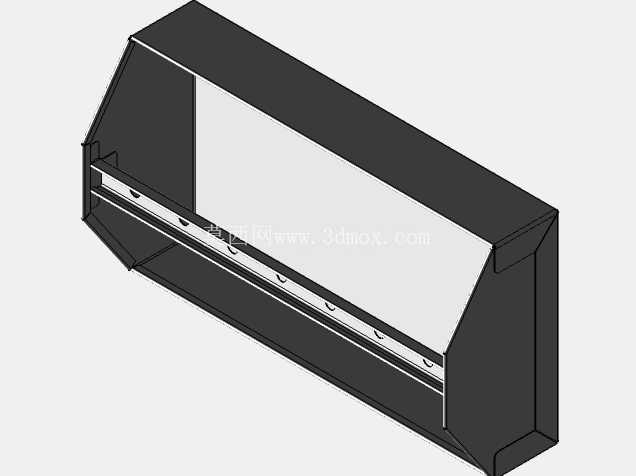

　　托盘内部设置了一体化冲压成型的通道式手柄结构，这个结构没有采用额外焊接握把的方案，而是直接在板材上弯折出内凹的握持通道，既减少了焊接工序带来的变形风险，也让通道本身成为细长工具的专属收纳位——长柄螺丝刀、细长内六角组、通针这类小直径长件可以直接插入通道内，不会和托盘内的扳手、套筒等大件工具混放，取用时可以直接抽拉，不需要翻找其他工具。通道旁预留的12毫米直径安装孔，是专门为螺丝刀支架设计的固定位，作业人员可以根据自身工具配置情况，加装塑料或者金属材质的螺丝刀插架，将常用规格的螺丝刀竖直固定在孔位上，进一步提升取放效率，孔位的冲压边缘做了翻边处理，不仅强化了孔位周边的结构强度，也不会割伤插入工具的手柄表层。

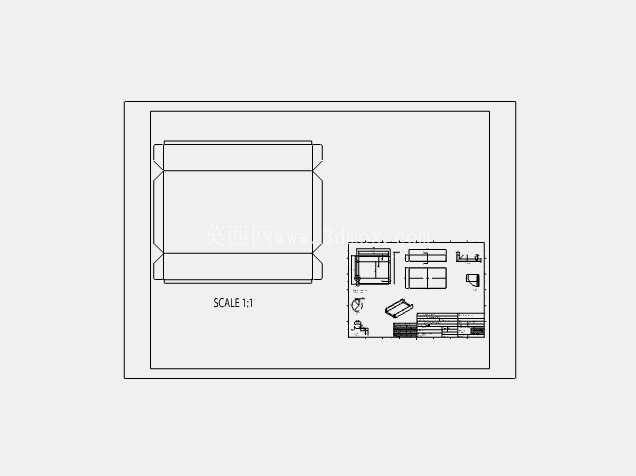

　　整个托盘的弯折接缝处都采用了满焊打磨处理，没有突出的焊渣或者尖锐毛刺，底部四角做了小幅度的内折支撑脚，让托盘底部和放置台面之间留出2毫米左右的间隙，一方面避免托盘底部和台面直接贴合积存油污、水渍，另一方面方便叉车或者液压托盘车的货叉插入，整托搬运工具时不需要额外调整位置。在实际使用场景中，这款托盘既可以作为单工位的固定工具收纳盒，放置在钳工台、装配工位旁收纳当班使用的常用工具，也可以多个叠放作为工具车的分层储物格，不同托盘分类放置扳手类、套筒类、精密量具类工具，还能作为维保外出时的工具转运盒，将单次作业需要的工具一次性收纳后携带到作业现场，避免工具遗漏。从结构设计角度看，整个零件全部采用钣金弯折、冲压工艺成型，没有复杂的机加工工序，加工时仅需要按照展开图下料，通过数控冲床完成孔位冲压、折边成型后做接缝焊接即可，加工门槛低，批量生产时成本可控，而且结构本身没有易损部件，只要不受到强力撞击，使用寿命可以达到十年以上，完全满足工业场景下的高频使用需求。托盘的内部深度经过反复验证，既可以容纳最大号的活动扳手、管钳等大件手动工具，也不会因为深度过深导致小型零件埋在底部难以取放，斜向的侧边结构还能在托盘倾斜挪动时，阻挡内部工具向外滑落，不需要额外加装盖板或者挡条。
