1吨级可移动轻型龙门起重吊运设备

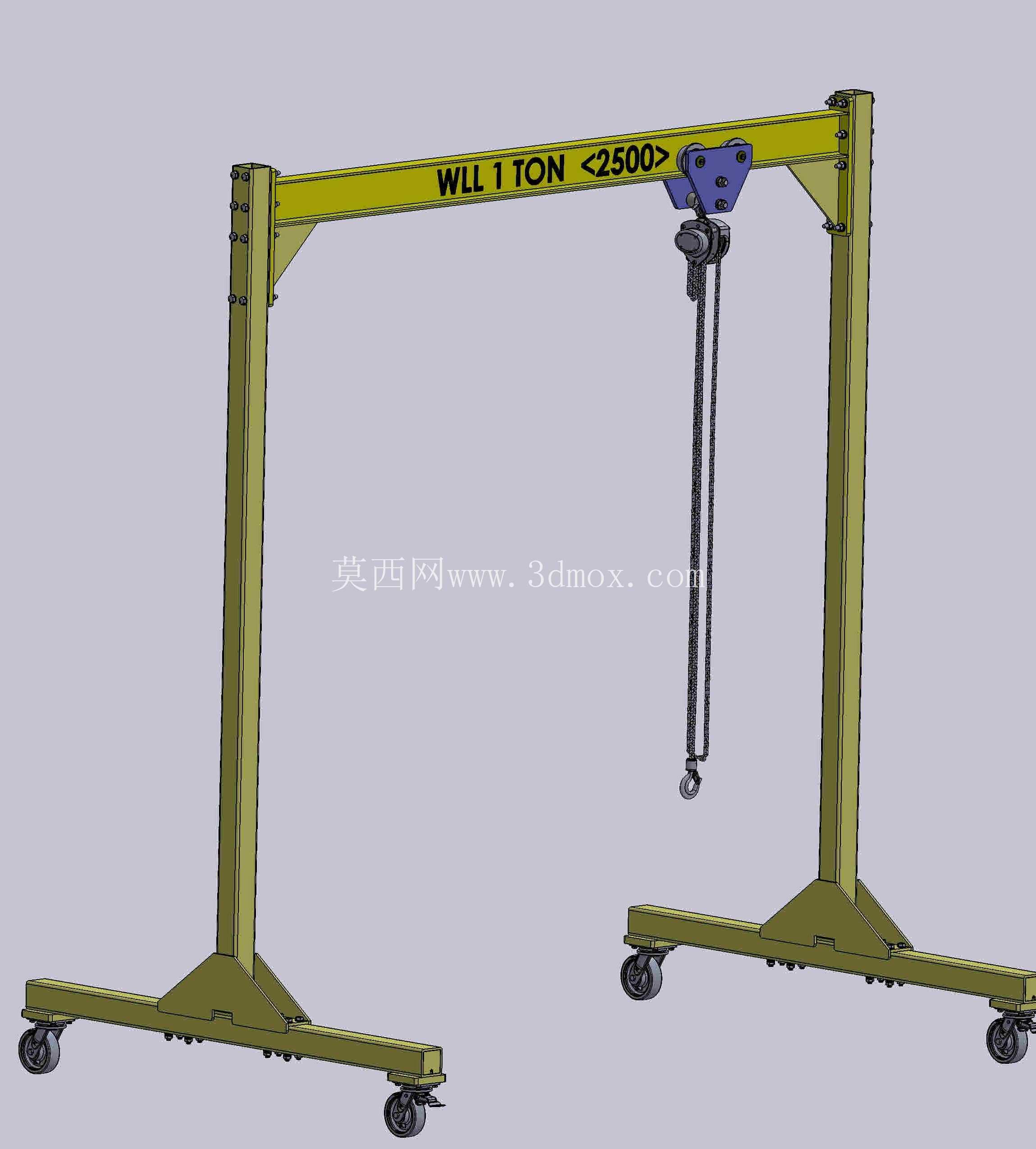

　　做车间现场工艺布局的工程师大多遇到过这类场景：固定桁车覆盖不到的边角工位，临时需要吊运模具、工装夹具或是重型加工件，调用大型吊装设备成本过高，人工抬运又存在安全隐患，这类可移动的轻型龙门架恰好填补了固定起重设备和人工搬运之间的运力空白。这套设备的额定起重量为1吨，横梁有效跨度2500毫米，立柱有效起升高度3000毫米，底部四个支腿端都配置了带刹车的万向脚轮，空载状态下单人即可推动移位，到达指定作业位置后踩下脚轮刹车即可锁定设备位置，不需要额外打地脚螺栓固定，对于没有预埋起重轨道的中小型机加工车间、维修车间、仓储库区来说，适配性极强。

　　从结构设计逻辑来看，整套设备采用对称式门型框架结构，横梁与立柱之间采用螺栓组刚性连接，没有多余的铰接活动间隙，避免起吊作业时框架出现横向晃动；底部的两个纵向底梁采用加长设计，将整机的重心牢牢控制在底梁支撑边界以内，即使起吊额定负载时，整机的抗倾覆系数也能满足车间作业的安全规范要求。横梁上配置的手动葫芦沿横梁下翼缘行走，可以覆盖横梁跨度内的任意水平点位，不需要反复调整龙门架的整体位置，就能完成小范围内的重物对位，比如机加工工位上的重型工件上下机床、模具维修时的模仁拆分吊运、仓储区重型物料的堆码移位，都能通过这套设备完成作业。设计时需要重点关注几个安装边界参数：首先是作业通道的净宽度，要大于底梁的总宽度，预留至少100毫米的两侧通行间隙，避免推移设备时刮蹭周边工位器具；其次是作业区域的顶部净空高度，要大于设备总高度加上葫芦、吊钩、吊具的最小组合长度，防止起升时吊钩冲顶或是设备顶部触碰车间管线、屋架结构；另外地面的承载能力要满足额定起重量加设备自重的总载荷要求，普通硬化水泥地面即可满足使用需求，不需要额外做地面加固处理。

　　和固定式龙门吊相比，这类便携式龙门架不需要做基础施工，不需要铺设运行轨道，设备到场后组装完成即可投入使用，转场作业时可以快速拆解成横梁、立柱、底梁几个独立部件，用普通货运车辆就能转运，对于需要跨车间、跨厂区临时调度起重设备的场景来说，使用灵活性远高于固定起重设施。结构细节上，立柱和横梁的连接位置都设置了加强筋板，分散起吊时的集中应力，避免长期负载下连接位置出现焊缝开裂或是结构变形；底梁上的脚轮安装座也做了加厚处理，承受重载时不会出现脚轮脱落或是支架变形的问题；横梁上标注的额定起重量标识清晰醒目，能提醒现场作业人员不要超载使用，从设计层面规避违规作业的安全风险。

　　在实际选型应用时，还要结合现场的作业需求确认参数，如果需要吊运的物料宽度超过2500毫米，就需要加大横梁跨度，同时对应校核横梁的抗弯强度，避免横梁下挠超标；如果起升高度需求超过3000毫米，就要重新核算立柱的长细比，防止起吊时立柱失稳变形。这套结构的三维建模过程中，所有连接孔位都做了对位校验，螺栓装配间隙符合机械设计的公差要求，各个运动部件比如葫芦行走轮、脚轮的转动空间都预留充足，不会出现装配干涉问题，不管是用于结构参考做同类型设备的改型设计，还是用于车间作业的设备选型参考，都能提供直观的结构参照。
