钢方型材两级台阶式工业作业承载台

在车间工位排布、产线旁辅助作业、设备周边操作站位搭建这类场景里，常规的单层作业台往往没法同时兼顾操作高度差需求和站立承载稳定性，这款两级台阶结构的作业承载台，就是针对这类有高度差作业需求的工位设计的。很多人做这类台架的时候容易忽略型材拼接的应力集中问题，这款台架的立柱和横梁连接位置都加了三角加强筋，不是简单的直角焊接，能避免长期承重后焊缝开裂的问题，毕竟车间里的作业台不是摆样子的，日常放工装夹具、操作人员站立作业，长期动载下连接位置的强度是核心。

从实际使用场景来说，它既可以作为设备旁的登高操作台阶，方便操作人员够到设备较高位置的操作面板、检修位，也可以直接作为小型装配作业的平台，顶板铺的泪滴板不是随便选的，这种板面的防滑性能比普通花纹板更适配车间有少量切削液、油污的地面环境，哪怕鞋底沾了少量油污水渍，站上去也不容易打滑，而且泪滴板的镂空结构能让落在台面上的碎屑、积液直接漏下去，不会在台面积攒造成滑倒风险，日常清理也只需要在下方定期清扫就行，不用频繁擦拭台面。

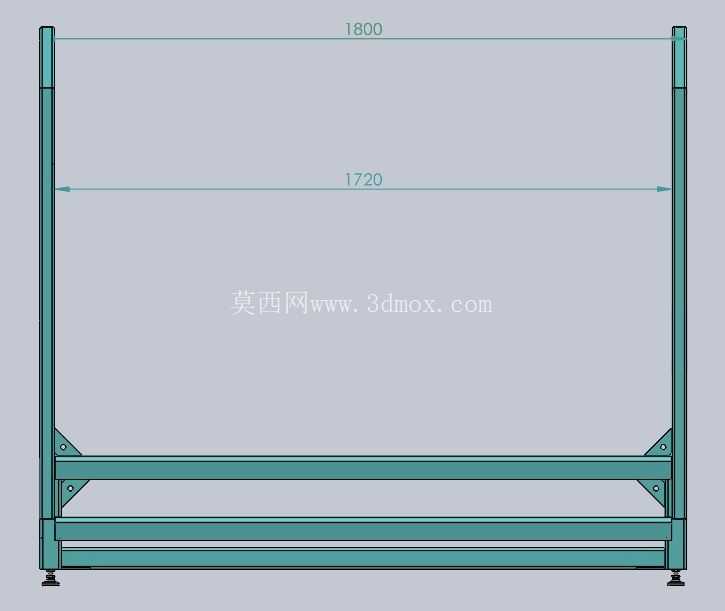

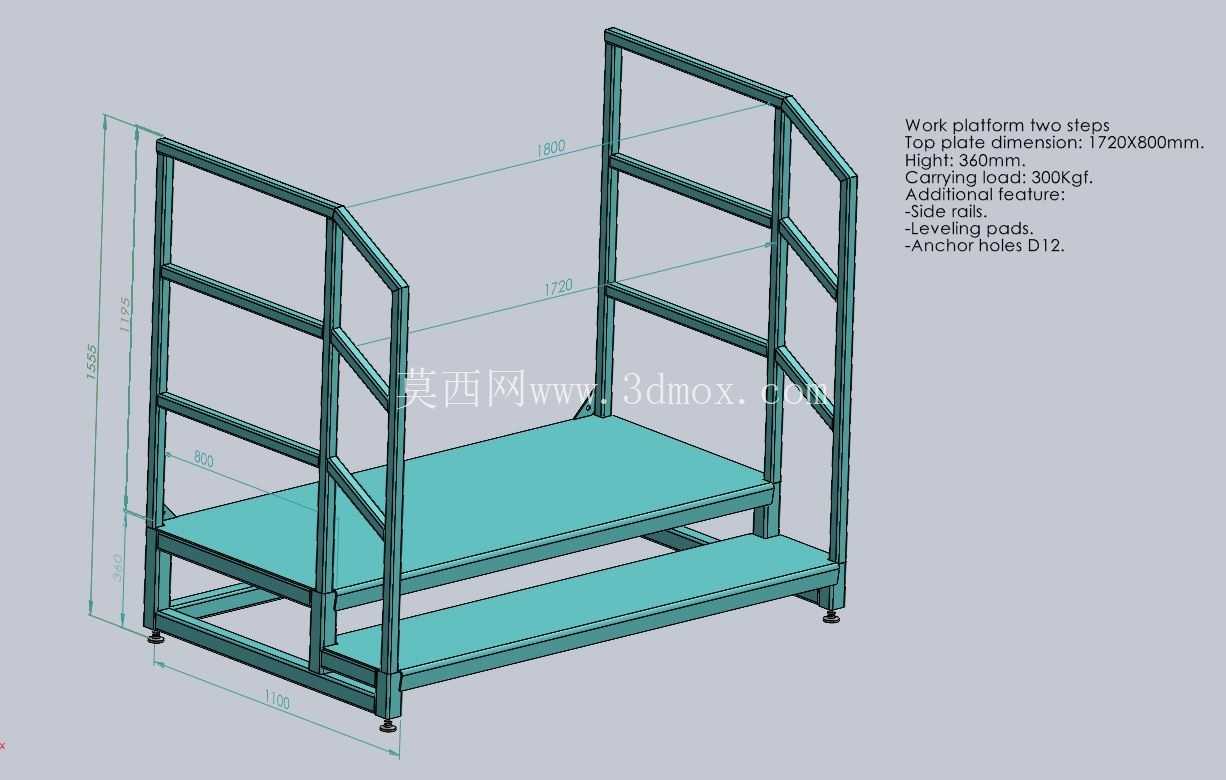

设计的时候特意把顶板尺寸定在1720X800mm，这个宽度刚好能覆盖大部分中小型设备旁的操作站位宽度，两个人并排站着操作也不会挤，整体高度360mm的两级台阶，每级的踏步高度差控制在人体工程学适配的范围，上下台阶的时候不会出现踏空或者抬腿费劲的情况，毕竟一线操作人员一天要来回上下很多次，踏步高度不合理很容易造成腿部疲劳。整体外轮廓宽度控制在1800mm，安装的时候不需要预留太多侧边空间，哪怕是在产线之间的狭窄通道旁布置，也不会阻碍正常的物流通行，底部的可调脚杯也就是调平垫，能适配车间地面不平整的情况，不管是水泥地面有轻微坡度，还是铺了环氧地坪的地面，都能通过调节脚杯把整个台架调至水平，避免台架晃动影响操作稳定性，脚杯下方的防滑橡胶垫还能防止台架受水平力的时候出现滑移。

台架侧面预留的侧轨结构，不是多余的设计，日常使用的时候可以在侧轨上挂工具盒、零件收纳盒，或者加装小型的置物支架，把常用的扳手、螺丝刀、待装配的小零件直接挂在侧面，操作人员不用转身去身后的工具架拿取，能减少无效动作，提升装配作业的效率。台架底部预留的D12锚孔，是给需要固定安装的场景准备的，如果作业台是布置在有振动的设备旁边，或者经常有较重的工装在台面上推移，可以通过膨胀螺栓穿过锚孔把台架牢牢固定在地面上，完全避免台架移位的风险，要是只是临时布置需要经常移位，不打膨胀螺栓也能正常使用，锚孔不会影响日常的移动调整。

选材上用钢方型材做主体框架，不是为了省成本，是方管的截面惯性矩比同重量的角铁大很多，承重能力更强，整体框架的自重也不会太大，300Kgf的额定承载，完全能满足站两个操作人员加上放置小型工装夹具的需求，哪怕是临时放一些较重的零部件，也不会出现框架变形的问题。框架的焊接位置都做了打磨处理，没有尖锐的焊渣毛刺，避免操作人员上下的时候刮破工作服或者划伤皮肤，整体的涂装采用的是耐磨的工业漆，日常磕碰不容易掉漆，能适应车间复杂的使用环境，不会用个一两年就锈迹斑斑。

很多人设计这类台架的时候容易忽略踏步的边缘处理，这款台架的每级踏步边缘都做了折边加强，不仅能提升踏步板的承重能力，还能避免踏步板长期踩踏后出现边缘卷边的问题，折边的位置也做了圆弧过渡，没有锋利的边缘。在实际建模的时候，所有的型材拼接位置都留了合理的焊接收缩余量，不会出现实际生产的时候焊完框架尺寸超差的问题，脚杯的安装位置也预留了足够的调节行程，哪怕地面有15mm的高度差，也能通过脚杯调节到水平状态，不需要额外垫铁片。

从安装边界来说，这款台架不需要复杂的地基处理，只要是平整的硬化地面就能直接放置使用，要是需要固定的话，只需要在对应锚孔的位置打12mm的膨胀螺栓孔就行，安装一个台架只需要半个小时就能完成，不需要复杂的吊装设备，两个工人就能抬着移位，非常适合车间里需要灵活调整工位布局的场景。不管是作为装配线旁的辅助作业台阶，还是作为检修设备时的登高平台，或者是作为小型工件的中转放置台，这款两级台架都能适配，比固定的水泥台阶灵活度高很多，也比普通的单层平台实用性更强。
