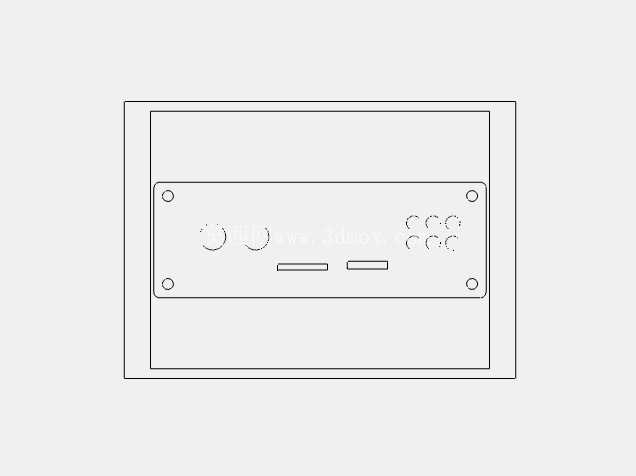

DEOCA_V4通讯终端结构三维设计

　　在现场通讯组网、户外作业数据传输、小型工位信号中转这类场景里，这类紧凑型通讯终端的结构合理性直接决定了设备的环境适应能力与长期运行稳定性，本次设计的DEOCA_V4结构，从实际部署的痛点出发做了全链路的结构适配，没有做冗余的造型堆砌，所有结构特征都服务于实际使用需求。先从安装边界说起，这款终端的整体外轮廓做了收窄处理，宽度控制在常规86面板的适配范围内，厚度方向做了分层堆叠设计，主板层、接口层、天线层依次排布，不会出现局部凸起干涉安装位的问题，侧边的固定孔位做了沉头处理，安装后螺丝端面不会突出壳体表面，避免在密集布线场景里勾挂线缆，底部预留了通用的导轨卡扣安装槽，既可以壁挂固定在墙面、设备机柜侧壁，也能直接卡装在标准DIN导轨上，适配工业机柜、现场控制箱的常规安装需求，不需要额外定制安装支架。从功能特性来看，壳体的拼接处做了一圈嵌入式的密封胶条槽，装配后胶条被上下壳均匀压缩，能应对日常的泼溅、粉尘侵入场景，适合车间、户外临时点位这类非严苛密封但有基础防护需求的场景；接口区域做了内凹设计，所有外接插头插入后，插头尾部的线缆弯折处不会突出壳体外轮廓，在狭窄安装空间里不会因为外力磕碰导致接口松脱，同时接口旁预留了标识位的凸台，后期丝印标识不会因为长期摩擦脱落。

　　设计思路上没有追求超薄的外观效果，而是优先考虑内部器件的散热与装配效率，壳体内部的主板固定柱做了十字筋加强，既减少了塑胶件的缩水问题，也能在跌落时分散冲击力，避免固定柱断裂导致主板移位；天线区域的壳体做了局部薄化处理，减少塑胶层对信号的遮挡，同时在天线对应位置的壳体内部没有设置任何金属结构件，避免信号屏蔽；电池仓（如果是带后备供电的版本）做了独立的分隔腔，和主板区域用绝缘筋隔开，即使电池出现漏液情况也不会直接腐蚀主板电路，提升长期使用的可靠性。

　　实际使用中这类终端常被用在车间工位的信号采集中转、小型办公区域的通讯节点部署、户外临时作业点的短距数据传输，结构设计上特意把状态指示灯的位置做了抬高处理，安装后人员站在正常操作高度就能清晰看到设备运行状态，不需要俯身或者凑近查看；侧边的功能按键做了凸点触感设计，戴劳保手套操作也能准确按压，不会出现误触或者按不动的情况。壳体的边角做了大圆角过渡，没有尖锐的棱角，在搬运、安装过程中不会划伤操作人员，也不会因为磕碰导致边角崩裂；上下壳的连接采用卡扣加螺丝的双重固定方式，日常维护拆开的时候只需要拧下固定螺丝就能通过卡扣定位轻松分开，不会出现壳体错位导致装配困难的问题，卡扣的扣合量做了合理控制，既不会轻易松脱，也不会因为扣合过紧导致拆卸时撬坏壳体。

　　内部走线空间做了预留，主板和壳体之间留了足够的间隙走飞线、连接天线和接口，不会出现装配时压线导致线缆绝缘层破损的问题；所有的壳体加强筋都做了圆角过渡，避免应力集中导致塑胶件在高低温环境下开裂，适配不同地域的使用环境温度范围。从结构建模的角度来说，所有的配合公差都按照塑胶件的常规公差带设置，壳体之间的配合间隙控制在0.15mm以内，既不会出现装配后缝隙过大的问题，也不会因为公差累积导致装不上；固定柱的内孔深度比螺丝拧入深度多留了0.5mm的余量，避免螺丝拧到底还压不紧壳体的问题。
