三自由度串联机械臂运动仿真结构

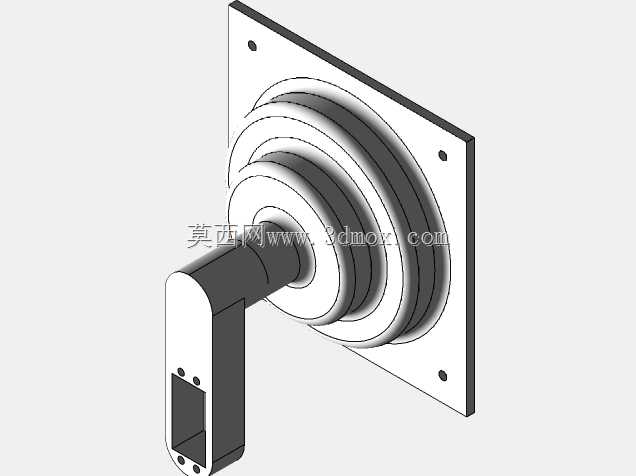

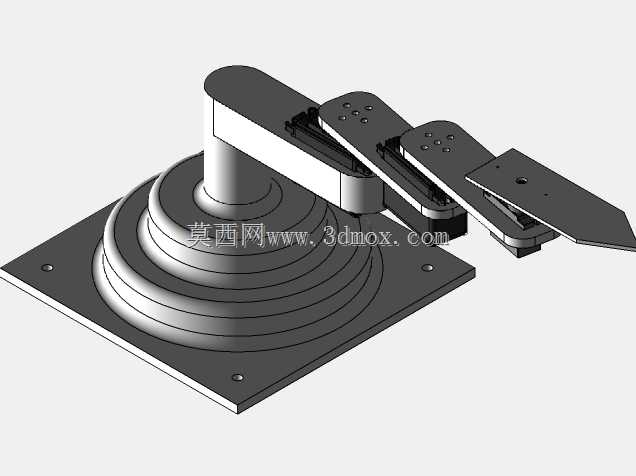

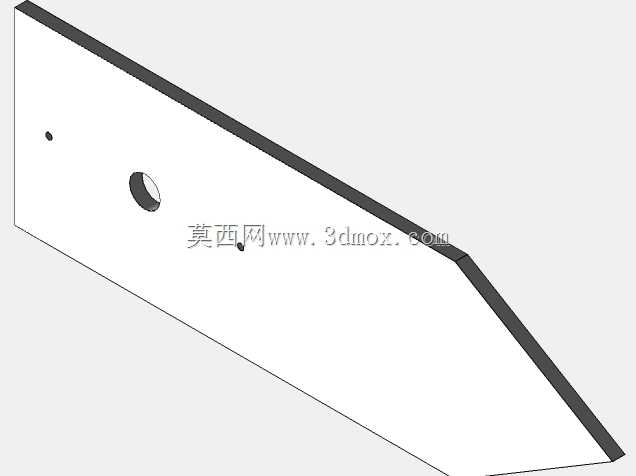

　　该三自由度串联机械臂结构，核心面向教学演示、运动算法验证、小型工位搬运的应用场景，可作为机器人运动学、轨迹规划算法的实物验证载体，也可用于高校机械原理、机器人工程专业的实验教学演示，替代部分昂贵的实体工业机械臂完成基础运动逻辑验证，降低实验环节的硬件投入成本。从结构功能来看，整套机构包含固定基座、腰转关节、大臂摆动关节、小臂摆动关节三个核心运动自由度，末端预留标准安装接口，可根据使用需求加装夹爪、吸盘、画笔等不同执行末端，完成平面内定点抓取、轨迹绘制、物料移位等基础作业动作。基座采用多层阶梯式方形安装结构，底部预留四个对称分布的安装孔位，可直接通过螺栓固定在实验台架或者水平工作台面上，

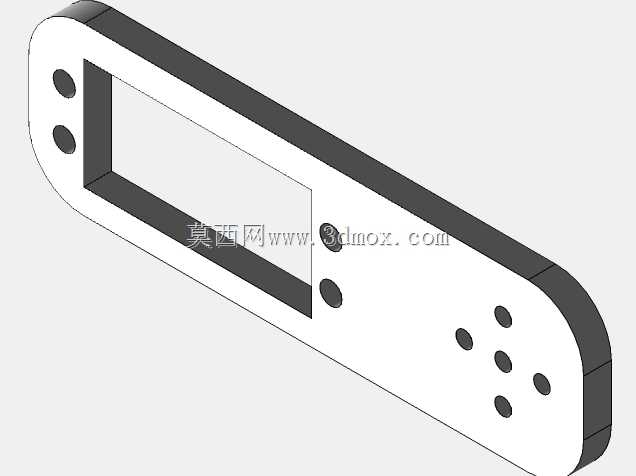

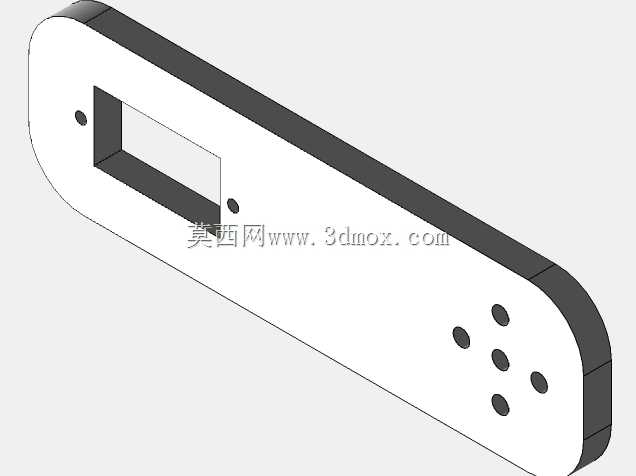

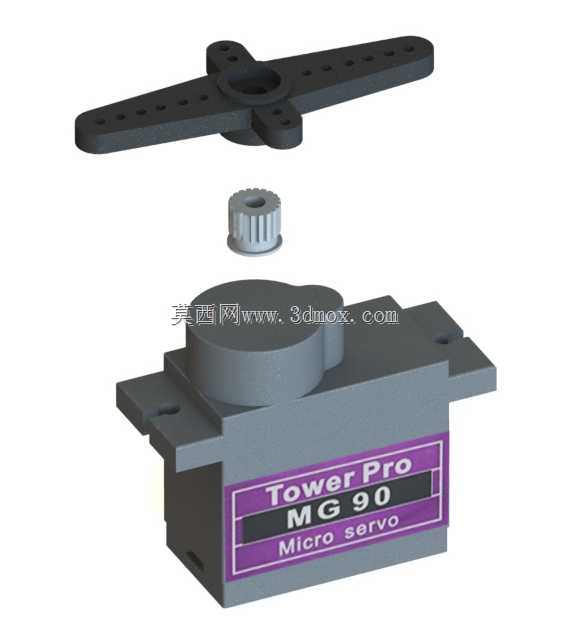

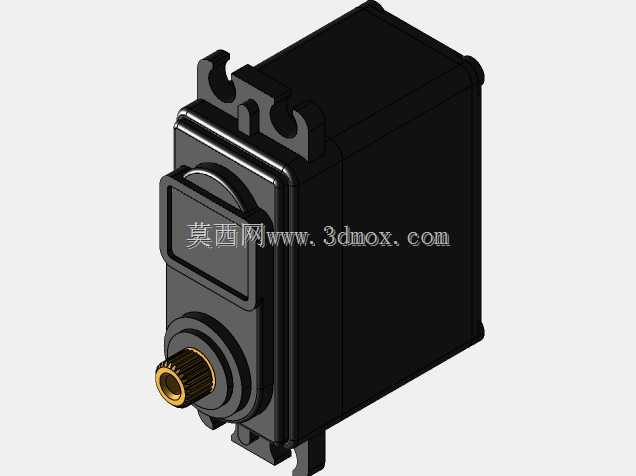

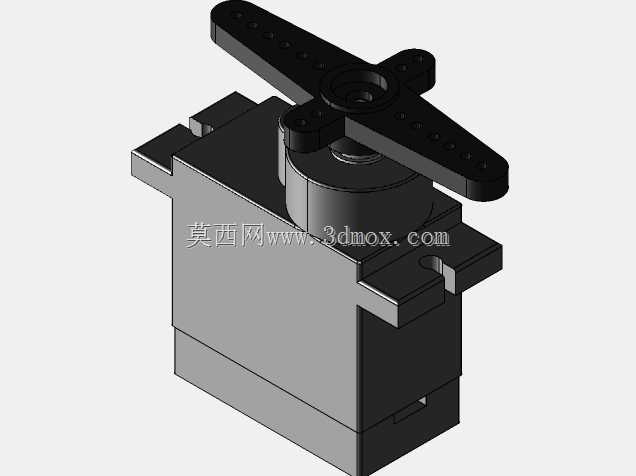

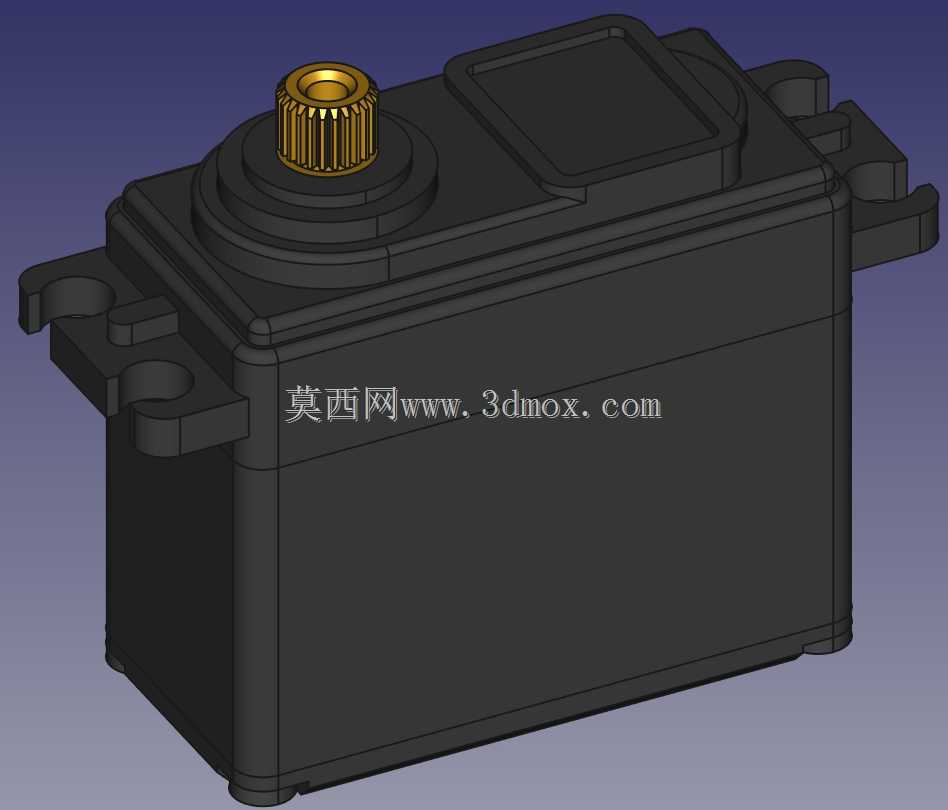

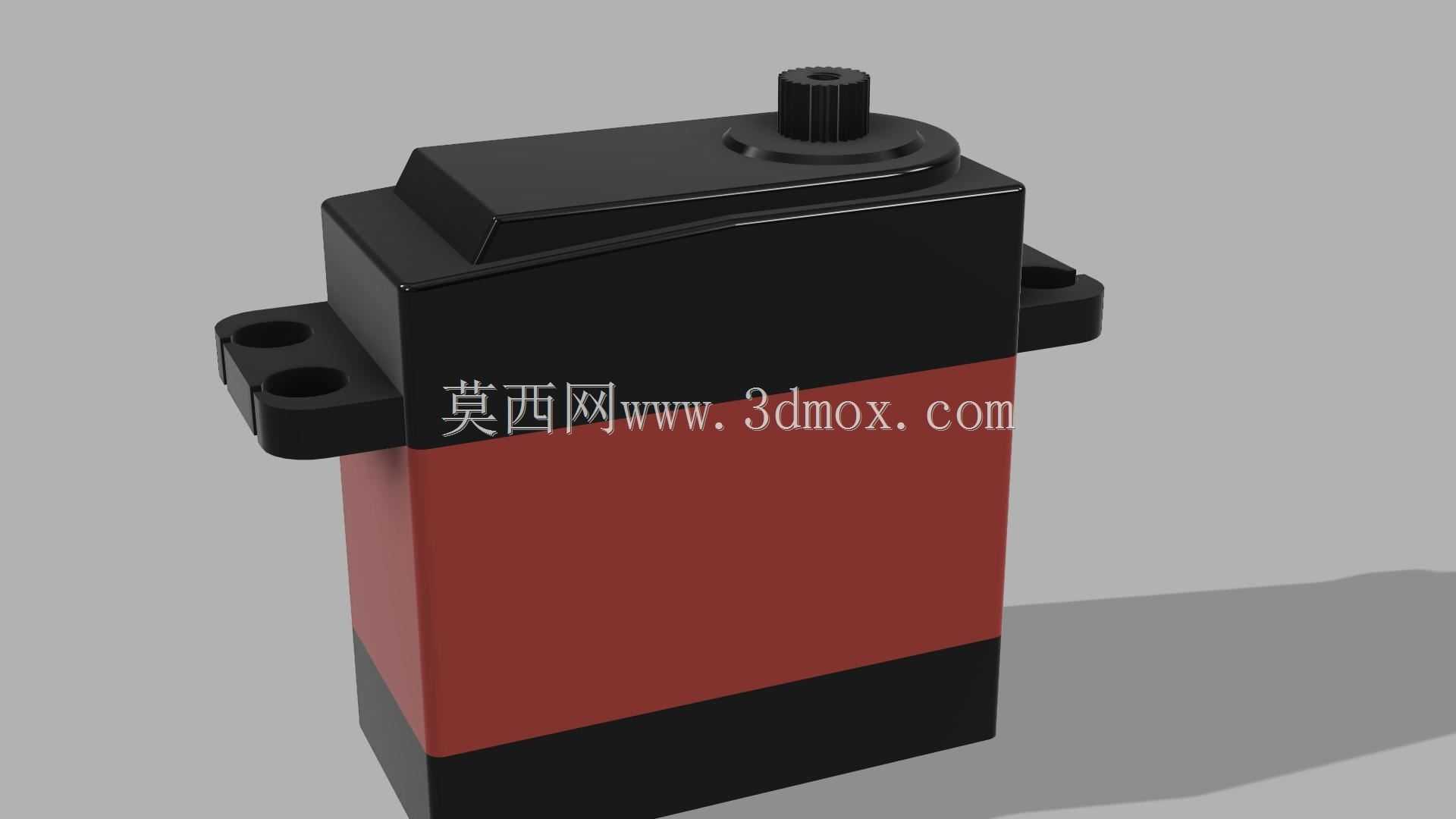

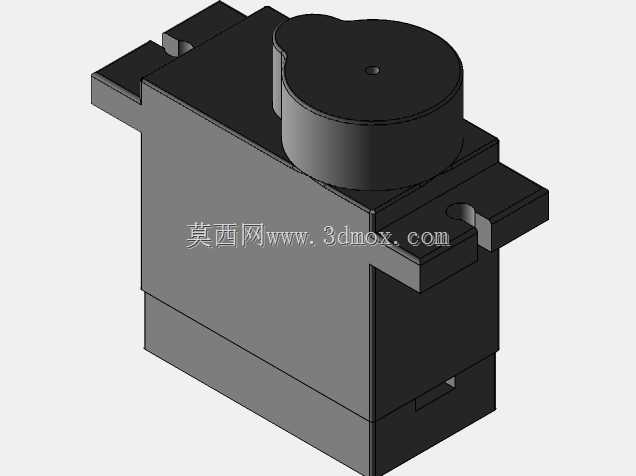

　　安装边界的孔位间距适配常规工业铝型材工作台的槽距，无需额外加工转接板即可完成固定，基座内部预留足够的走线空间，可容纳关节驱动电机的动力线、编码器信号线，避免线缆外露干涉关节运动。设计过程中优先考虑运动范围的合理性，腰转关节可实现水平方向360度旋转，大臂与小臂的摆动角度经过运动学校核，不存在关节运动死点，连杆长度经过比例优化，在额定工作半径内可覆盖水平扇形作业区域，末端重复定位精度满足教学演示与轻载作业的需求。关节处采用嵌入式驱动安装结构，将驱动元件内置在连杆腔体内部，既可以降低整体结构的外露体积，也能对驱动元件形成防护，避免作业过程中杂物进入关节传动部位。连杆部分采用等强度的板状结构设计，

　　在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动的负载，提升运动过程的响应速度，相邻连杆之间的限位结构经过反复校核，可避免关节超程运动造成的结构碰撞。整套结构的运动逻辑完全符合串联工业机器人的DH参数建模规则，可直接导入运动仿真环境完成正逆运动学解算、轨迹插值仿真，验证不同运动规划算法的实际运行效果，也可作为基础结构进行二次拓展，在末端增加旋转自由度升级为四自由度机械臂，适配更多复杂作业场景。在实际选型适配时，可根据负载需求更换不同扭矩的关节驱动元件，基座的安装尺寸兼容市面多数小型机械臂的安装标准，可直接替换现有实验平台的老旧机械臂结构，无需对原有台架进行改造。结构的所有运动副均采用低摩擦的转动连接设计，运动过程中无卡滞、异响，关节处的密封结构可阻挡日常实验环境中的粉尘进入传动部位，降低日常维护的频次。
