皮带齿轮波顿挤压机1-3型三维结构设计

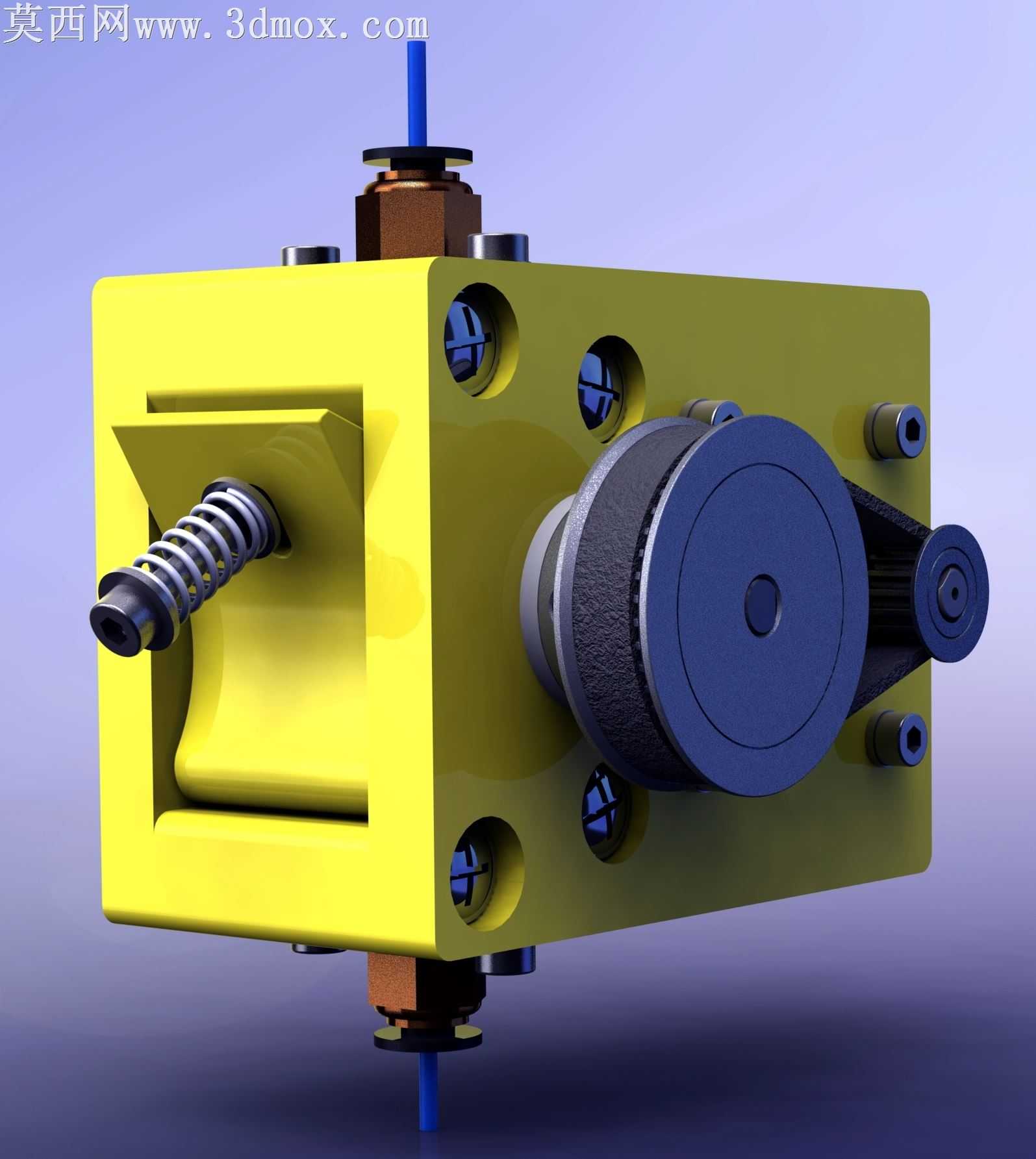

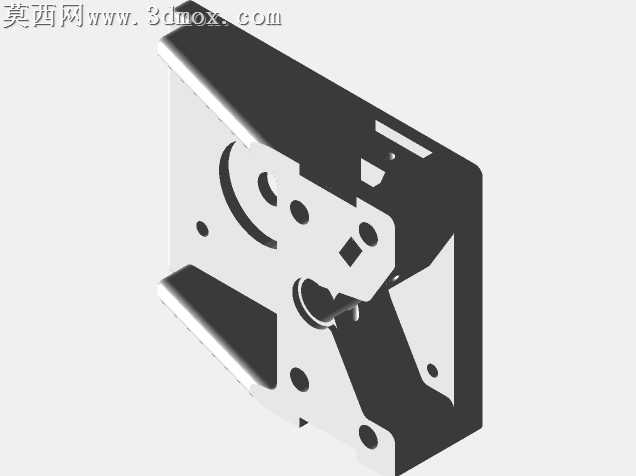

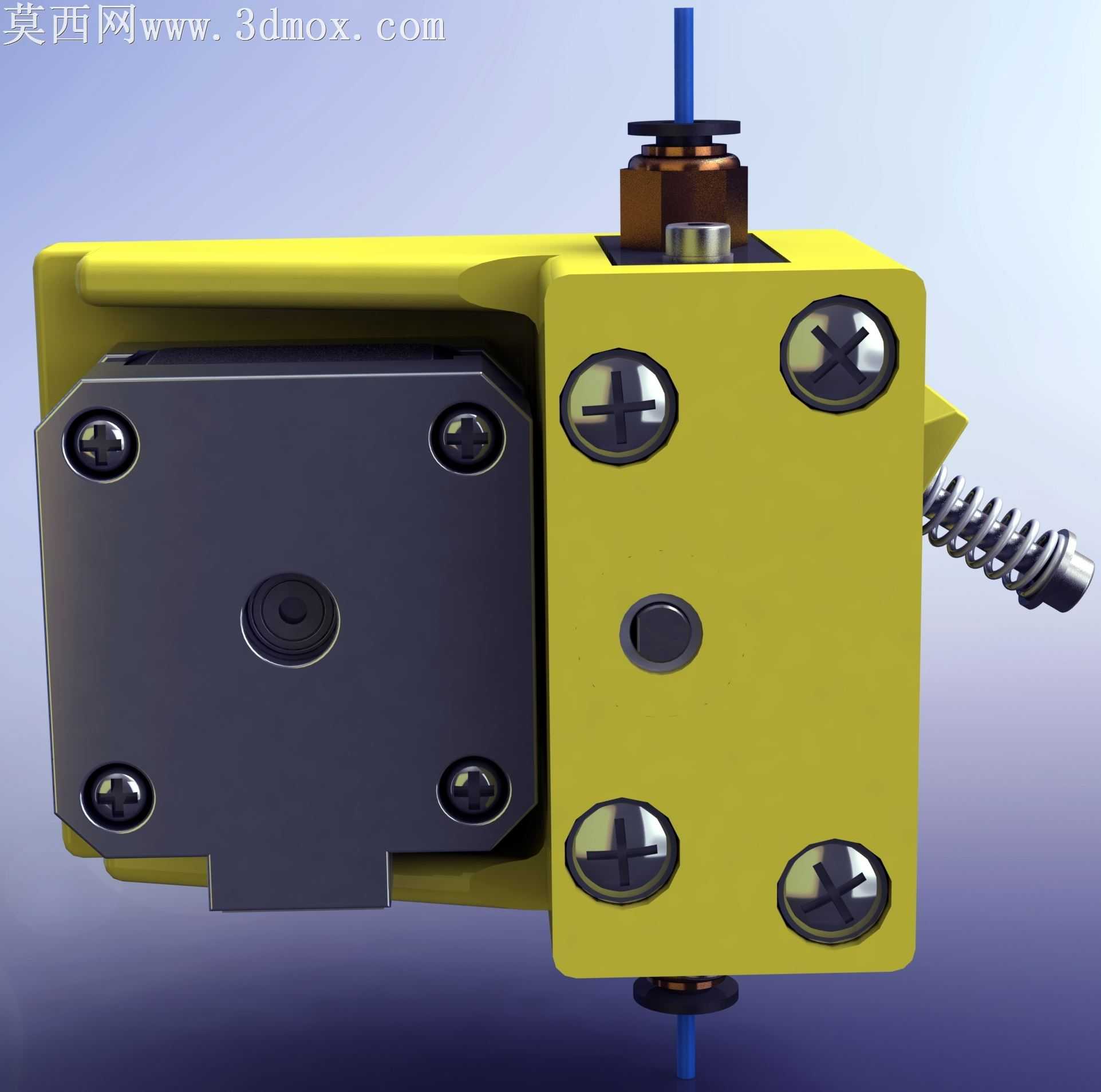

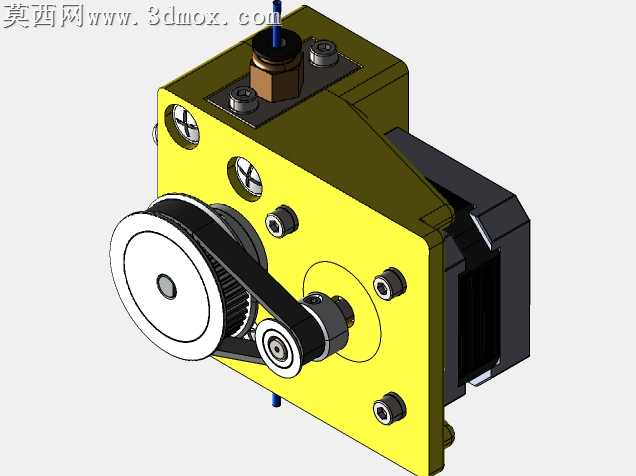

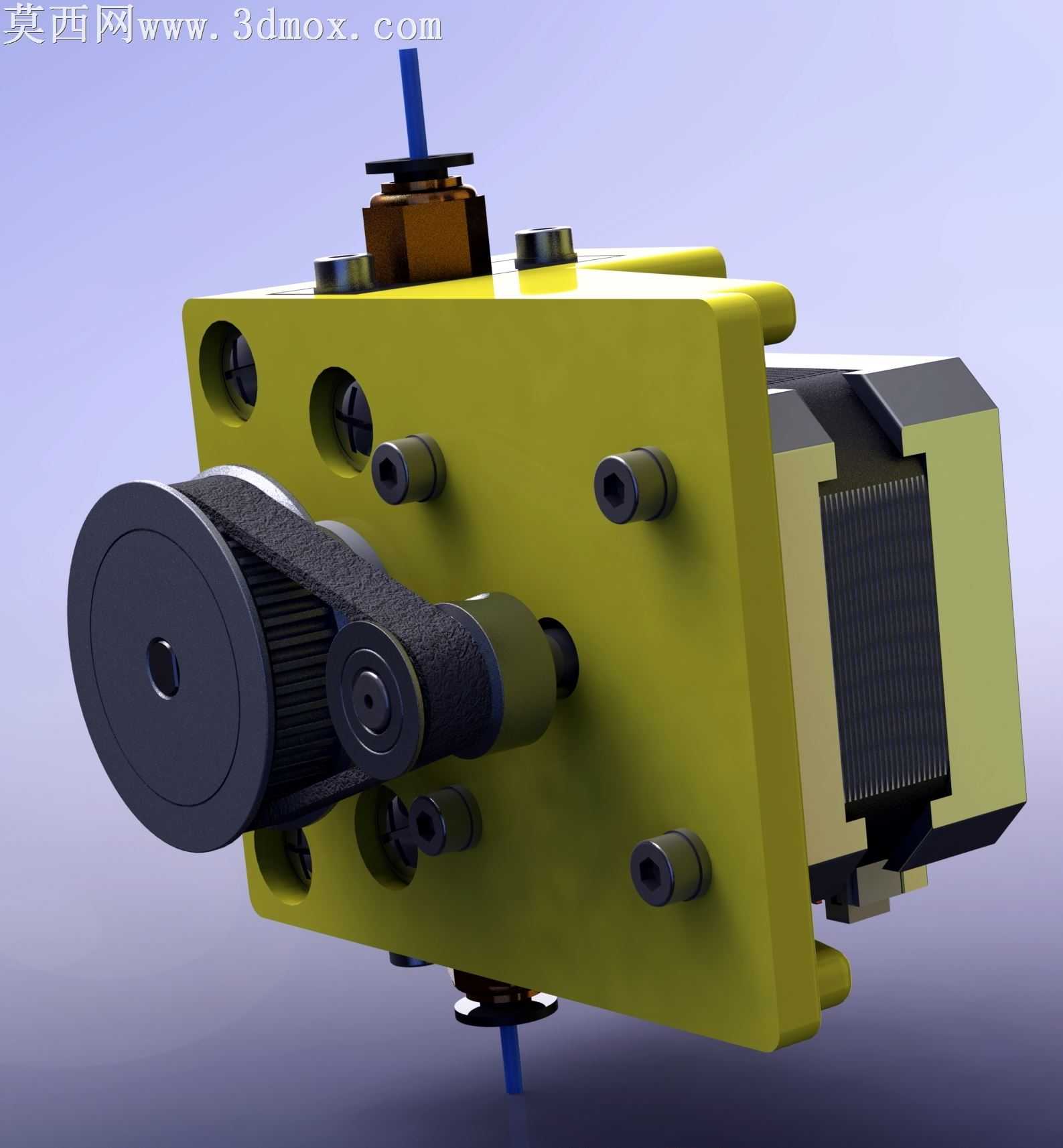

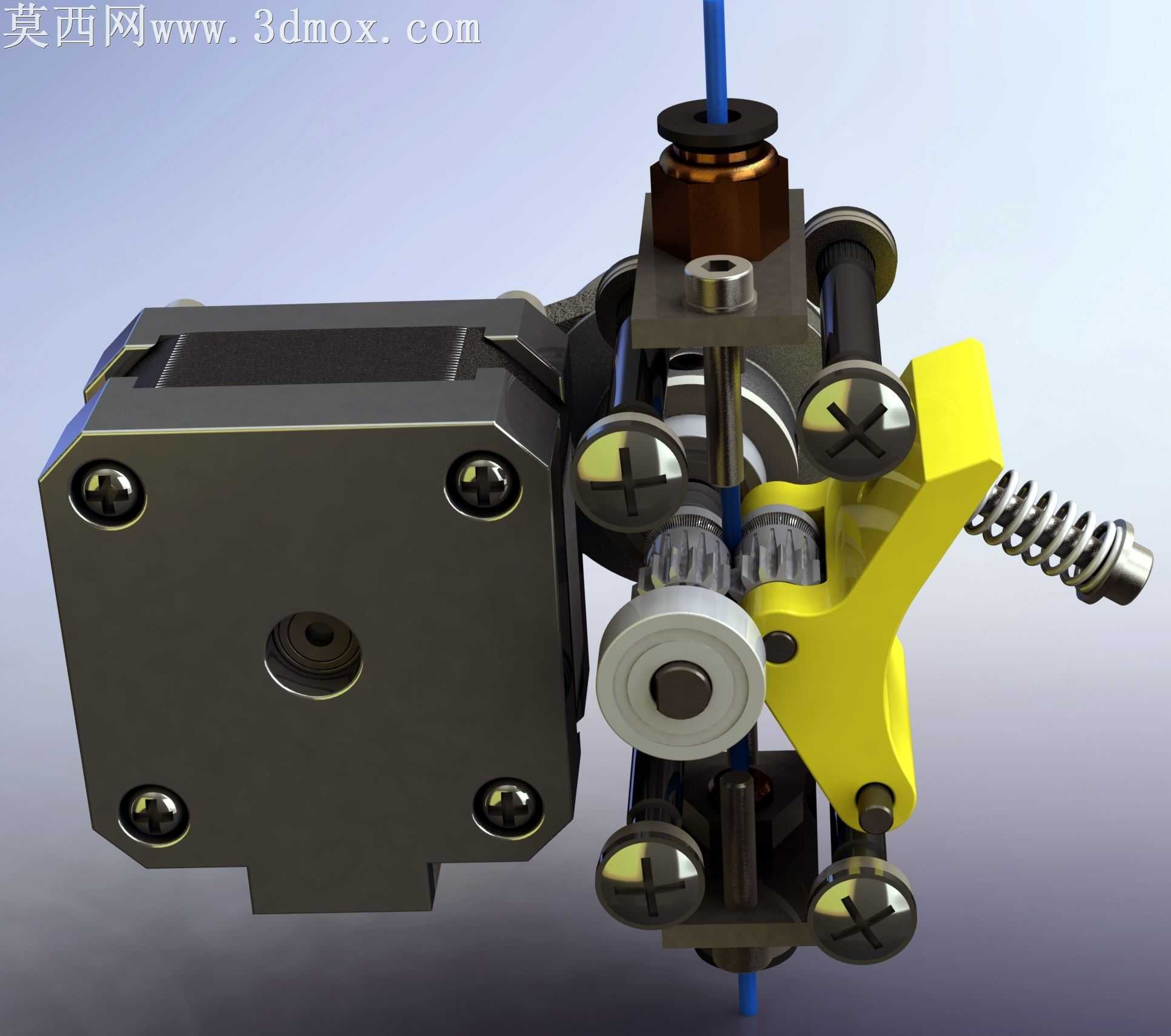

本作品为波顿挤出机的试验型三维建模设计，覆盖1至3号变速箱配置方案，建模过程严格遵循机械设计规范，对设备各功能模块进行了精细化的结构还原。建模阶段以机械结构装配逻辑为核心，首先完成主体基座的特征搭建，对基座上的安装孔位、定位槽、功能接口进行参数化绘制，保证各孔位的同轴度、位置度符合实际装配公差要求，为后续各功能部件的装配提供精准的定位基准。传动系统部分，对齿轮啮合结构、皮带轮传动组件进行了单独建模，还原了齿轮的齿形参数、轴系配合结构，以及皮带轮的轮槽尺寸、张紧结构预留位置，确保传动路径的逻辑合理性，可直观展示动力从输入到输出的完整传递过程。挤出执行模块部分，还原了挤出端的弹簧复位结构、进料接口、出料导向部件，对弹簧的螺旋参数、挤出头的锥度结构、连接螺纹特征都进行了细致刻画，清晰展示挤出作业的执行端结构逻辑。材质与渲染阶段，为主体机座赋予哑光黄色金属漆材质，模拟工业设备常用的涂装质感，对传动轮、轴类部件赋予深蓝色金属材质，区分不同功能模块的视觉属性，弹簧、紧固件等标准件赋予金属镀锌质感，接口管路部分赋予工程塑料与金属接头的组合材质，通过不同材质的粗糙度、反光度参数调整，让模型整体呈现出真实工业设备的视觉效果，渲染时采用柔和的侧方打光，突出各部件的结构轮廓与装配层次，避免阴影过重遮挡关键结构细节。设计过程中预留了结构更改的调整空间，可直接拓展适配齿轮直接挤出机原型的1至5号变速箱配置，模型包含多格式文件，可支持不同三维软件的打开与编辑，能够为波顿挤出机的结构验证、方案迭代、装配演示提供直观的三维数字化参考，清晰展示设备各部件的装配关系与工作原理，帮助设计人员快速理解设备的结构逻辑，开展后续的优化改进工作。
