水平垂直双向滑动锁紧工装装置

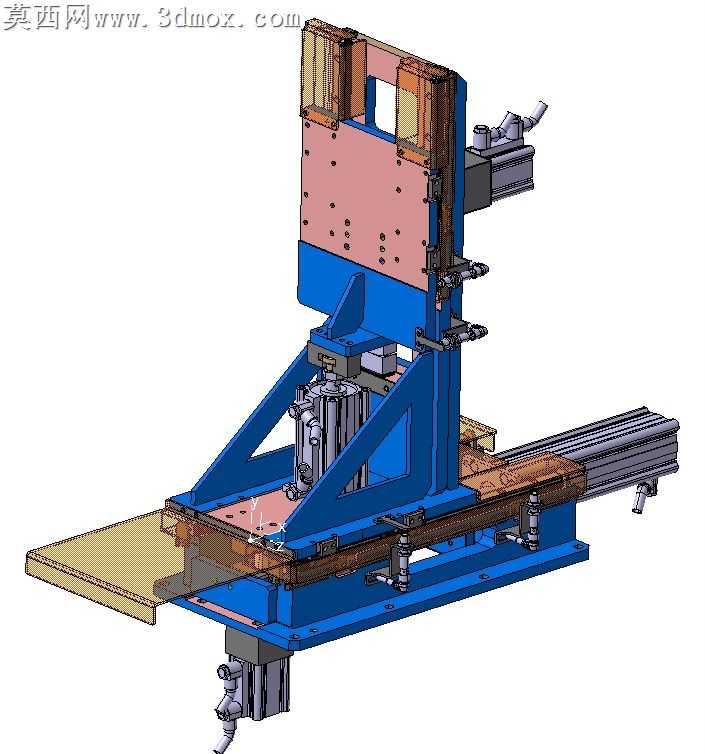

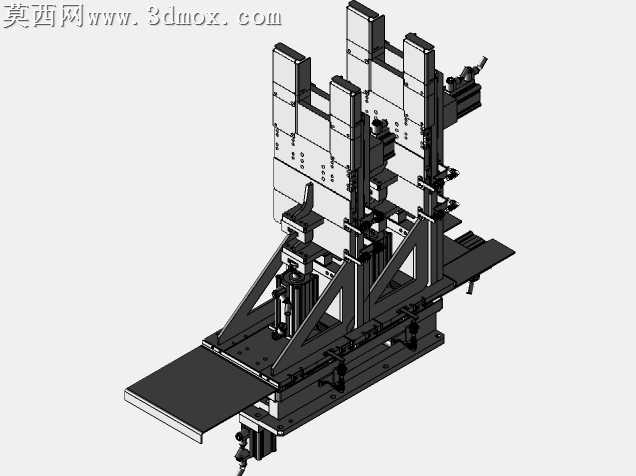

本装置为三维软件搭建的水平与垂直双向滑动锁紧作业工装，整体采用模块化结构设计，建模过程中对各运动部件做了精准的装配约束，完整还原了机构的实际运动逻辑。模型渲染阶段对不同功能部件做了差异化材质区分：底部机架采用喷塑蓝色钢材材质，呈现出工业设备厚重扎实的金属质感；滑动导轨部分采用镀铬亮面金属材质，还原直线导轨光滑耐磨的表面特性；安装载板采用粉色电木板材质，表现出非金属工装板的哑光质感；气动驱动部件采用银灰色阳极氧化铝材质，搭配黑色密封胶件细节，还原气动元件的真实外观。结构设计上，装置分为水平滑移与垂直滑移两个独立运动单元：水平滑移单元有效行程245mm，采用线性导轨搭配滑动拖板结构，拖板延伸出工装安装平台，在开放工位设置了锁紧定位结构，避免作业过程中出现位移偏差；垂直滑移单元有效行程90mm，搭载在水平滑移拖板上方，采用立式框架搭配垂直导轨结构，在两个预设作业位置均设置了锁紧机构，保证垂直方向定位精度。驱动部分采用标准气动气缸作为动力源，水平与垂直方向分别配置独立气缸，搭配到位检测元件，可实现两个方向的独立运动控制与位置反馈。设计思路围绕产线工位的物料移位与定位需求展开，整体结构兼顾刚性与运动灵活性，底部三角加强筋结构大幅提升机架承重能力，所有安装位预留了标准连接孔位，可直接适配不同的作业工装头，模型完整还原了所有安装、检测、锁紧配套部件的细节，可直接用于方案验证、结构优化参考，也可作为同类双向位移工装的设计原型进行调整修改，适配不同行程、不同负载的作业场景需求。
