手轮驱动法兰式蝶阀三维结构模型

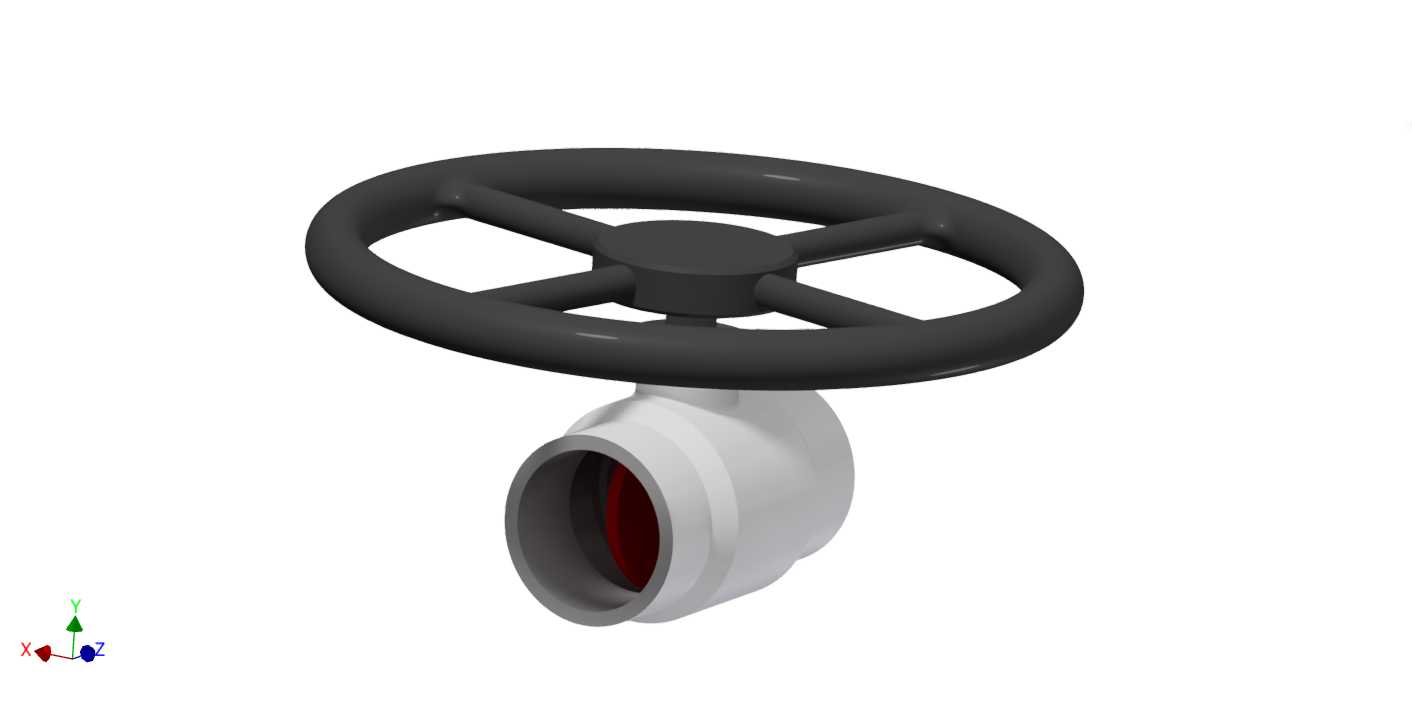

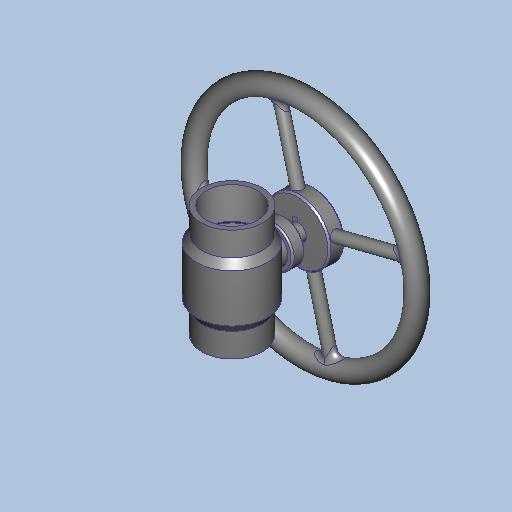

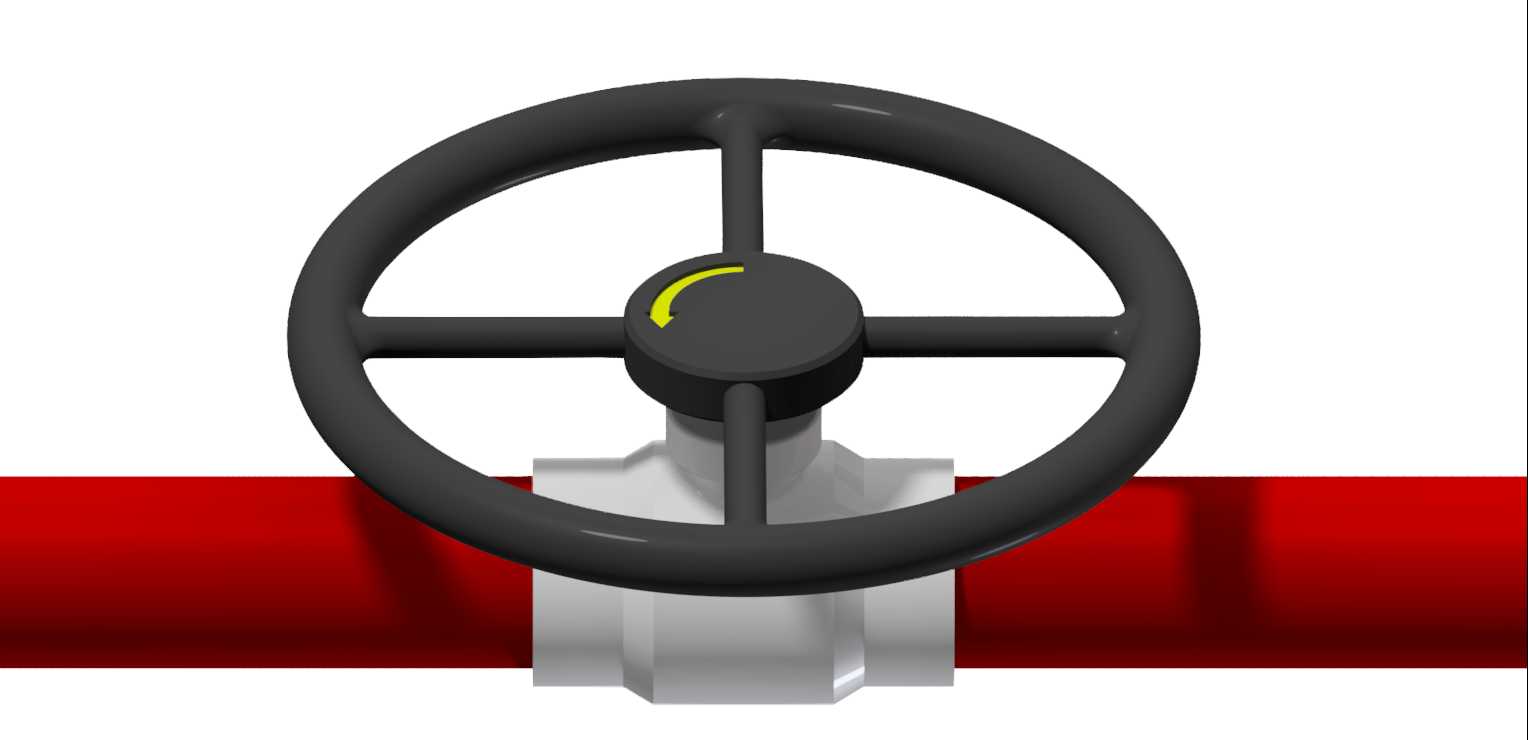

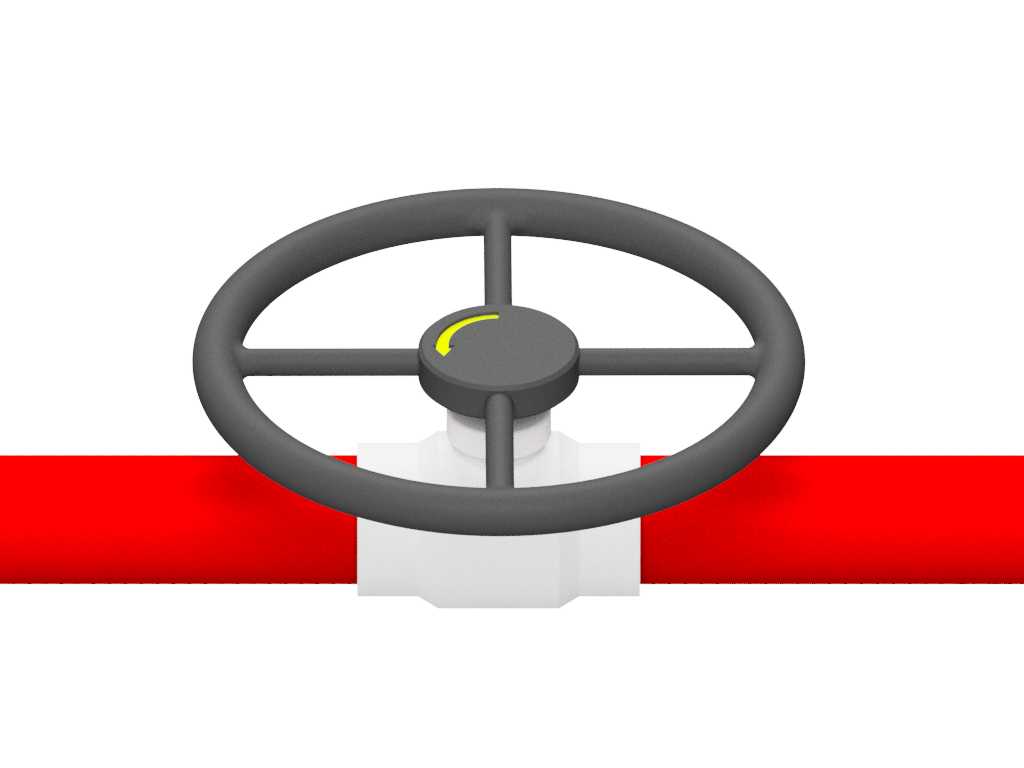

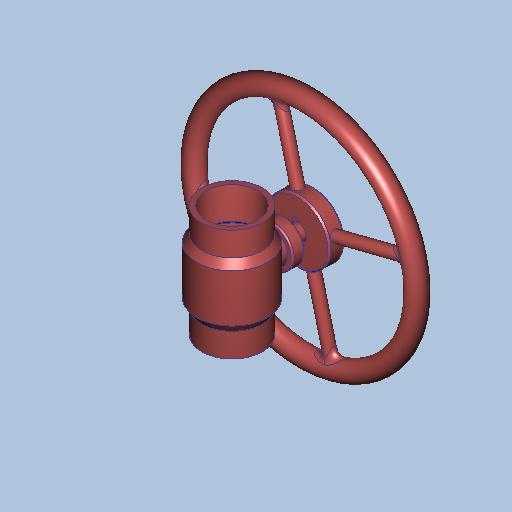

这款手轮驱动蝶阀的三维结构，完整还原了中线软密封蝶阀的实际装配关系，建模过程中优先考虑了管路系统选型时的安装校核需求，所有配合面的公差预留、操作件的运动行程都按照实际工业应用场景做了对应约束。从应用场景来看，这类蝶阀多用于给排水、暖通循环水、低压气体输送等民用及工业通用管路中，承担管路通断、流量调节的功能，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装占用的轴向空间更小，适合布置在管廊空间紧凑、安装操作面有限的工况下。模型里的手轮操作机构采用了轮辐式结构，四辐条的设计既保证了操作时的扭转强度，也避免了实心轮盘带来的材料浪费，手轮中心的转向标识对应阀板的启闭方向，顺时针转动手轮时阀板向关闭位置动作，逆时针转动则开启，操作力矩通过阀杆传递到阀板，整个传动过程没有冗余的减速结构，适合低压工况下的手动操作，不需要额外配置执行器就能完成启闭动作。阀体部分采用对夹法兰连接的结构形式，建模时预留了标准法兰的螺栓孔位安装边界，两端连接面的密封槽尺寸符合通用管路法兰的密封要求，选型时只需要匹配对应通径的管路法兰参数，就能直接完成装配校核，不需要额外调整连接尺寸。阀板的密封面采用全包覆结构设计，关闭时阀板外圈的密封件与阀体密封座完全贴合，能够实现零泄漏截断，阀杆与阀体的配合位置设置了轴封结构，避免管路内介质从阀杆处外漏。整个模型的结构拆分完全按照实际零件的装配层级制作，包含手轮、阀杆、阀板、阀体、密封件等全部独立零件，每个零件的壁厚、加强筋位置都参考了实际量产阀门的结构参数，既不会出现壁厚不足导致的强度问题，也不会因为冗余结构增加不必要的材料成本。在管路系统三维布管时，导入这个模型可以直接校核阀门的安装空间，确认手轮操作时是否会和周边管路、支架产生干涉，也能直观展示阀门在整个管路系统中的布置位置，方便施工前的技术交底，避免现场安装时出现操作空间不足、连接尺寸不匹配的问题。
