Nema23步进电机配套数字式驱动器三维模型

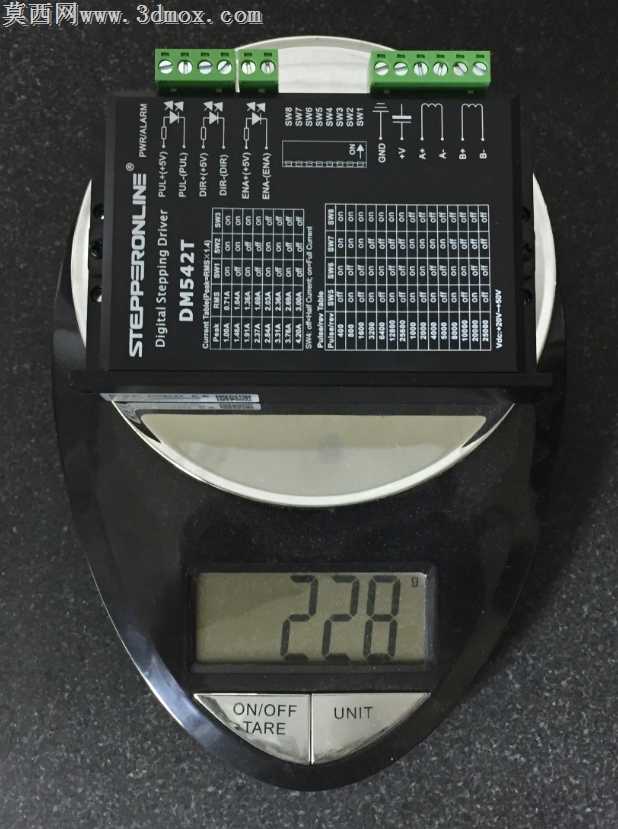

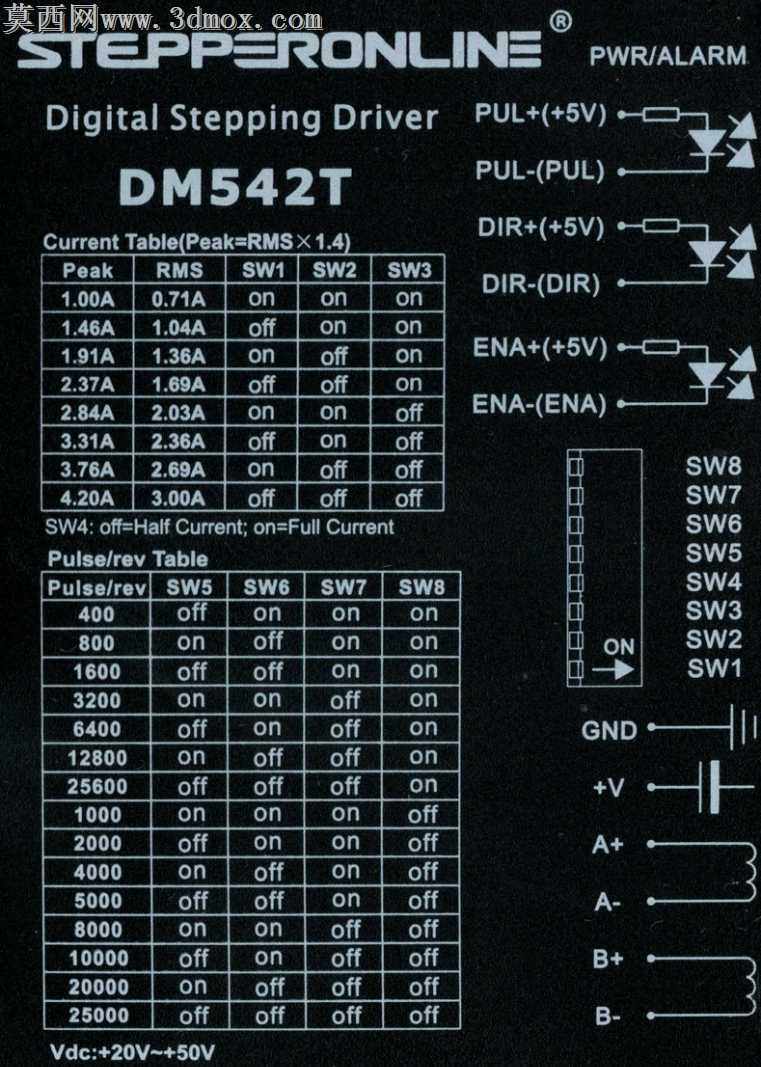

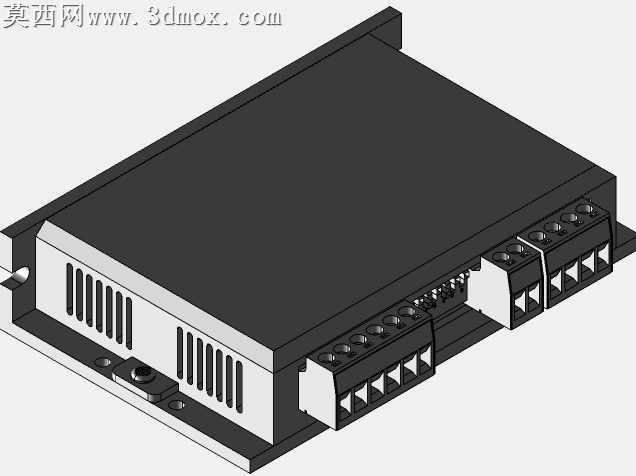

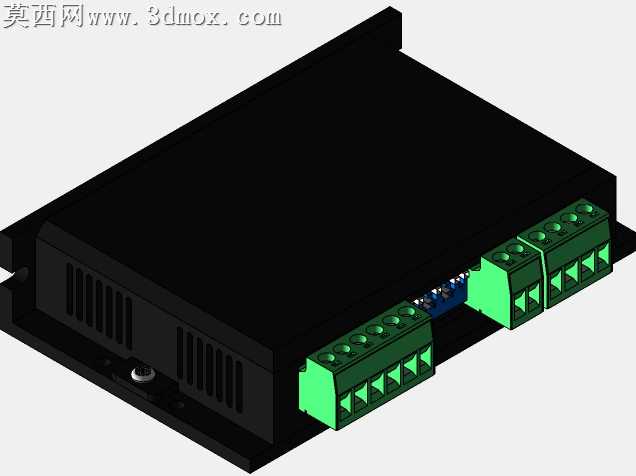

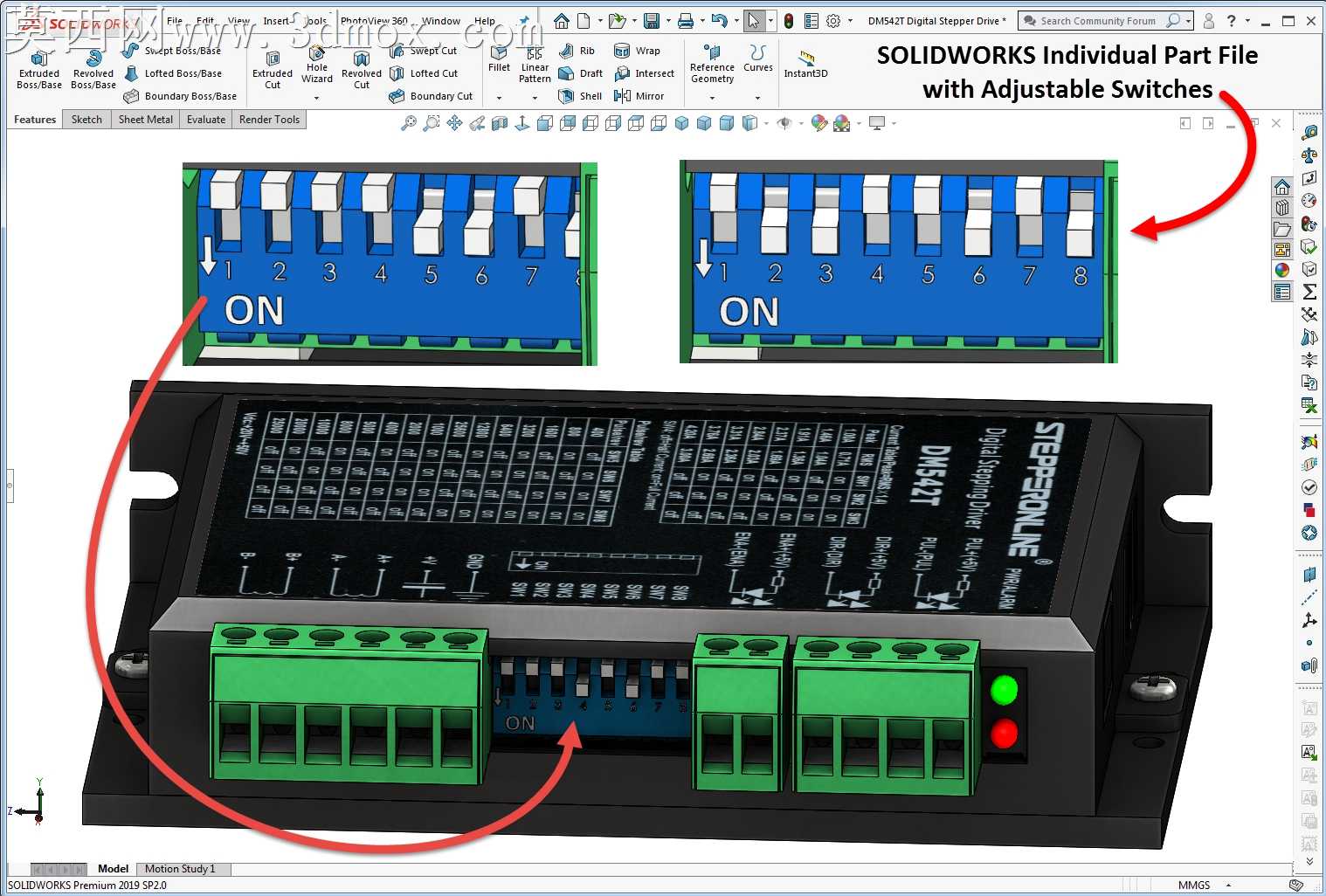

本模型为适配Nema23规格步进电机的DM542T型数字步进驱动器三维建模成果，建模过程严格参照实物的外部尺寸与重量参数完成，所有外部结构的尺寸精度可满足整机装配设计的使用需求。建模阶段重点还原了驱动器的外部结构特征：主体采用黑色磨砂质感的金属壳体，壳体侧面设计有均匀排布的散热格栅，用于驱动器工作时的热量散发，保障长时间运行的稳定性；壳体一侧设置两组绿色接线端子排，端子排的插孔间距、固定卡扣结构均按照实物比例还原，可直观呈现接线安装的位置关系；壳体正面的参数标识区域做了精细化还原，包括细分设置表、电流调节说明、端口定义标识等印刷内容的位置与排版都和实物保持一致，同时还原了壳体上的固定安装孔位、状态显示屏的嵌入结构，显示屏区域的数字显示效果也做了对应呈现。渲染阶段采用SOLIDWORKS内置渲染模块完成，为金属壳体赋予哑光磨砂金属材质，还原实物的细腻磨砂质感，为接线端子赋予硬质工程塑料材质，呈现绿色塑料的半哑光质感，为正面标识区域赋予丝印铭牌材质，还原印刷文字的清晰质感，整体渲染光影柔和，可清晰展示驱动器各部分的结构细节。设计思路上，本模型仅完成外部结构的精准建模，未对内部电路、元器件等内部结构做还原，核心定位是用于自动化设备整机设计时的装配占位与干涉检查，可帮助设计人员在设备布局阶段准确预留驱动器的安装空间，确认接线位置与周边部件的距离，避免装配时出现尺寸冲突；模型同时提供STEP通用格式文件，可兼容多数主流三维设计软件，方便不同软件使用环境的设计人员调用，能够有效缩短设备开发阶段的建模周期，提升装配设计的效率，适配各类搭载Nema23步进电机的自动化设备设计场景使用。
