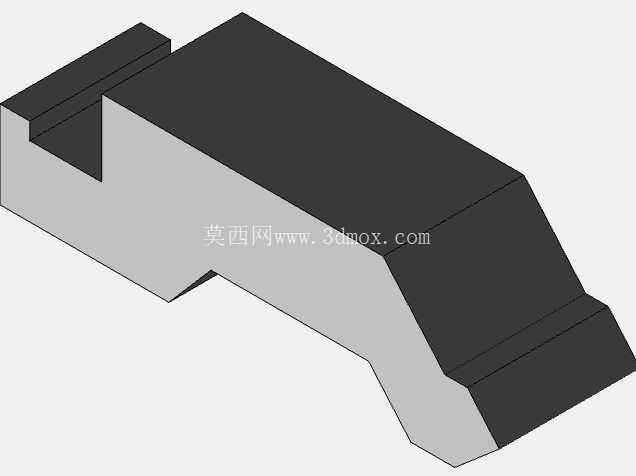

25mm宽90度双弯钣金折弯辊结构

在钣金冲压成型的生产场景里，折弯工序是决定薄板件成型精度的核心环节，尤其是针对小宽度、固定折弯角度的批量加工需求，通用折弯机的配装模具往往难以兼顾成型一致性与加工效率，这款25mm宽的90°双弯折弯辊，就是针对这类窄边双弯钣金件的成型需求开发的专用工作部件。

从实际加工场景来看，这类折弯辊主要适配中小型钣金制动设备的上模安装位，针对需要一次完成两道90°弯折的窄幅钣金件设计，常见于通讯设备金属安装支架、小型电气柜内部固定件、电子类产品金属屏蔽壳的折弯工序，这类工件普遍折弯宽度窄，双弯角度公差要求控制在±0.5°以内，折弯边直线度要求高，普通折弯模具加工时容易出现角度回弹不均、折弯处压痕明显、两道弯边平行度超差的问题，这款专用折弯辊通过型面的一体化设计，能在单次下压行程中完成两个90°弯折的成型，减少多次定位带来的累积误差。

从功能特性上看，这款折弯辊的工作型面采用了两段连续的90°弯折成型面，辊身有效工作宽度严格控制在25mm，刚好匹配对应宽度钣金件的加工范围，避免过宽的模面干涉工件其他已成型结构；成型棱边做了微小的圆角过渡处理，既保证折弯处的R角符合钣金件的设计要求，又能减少硬棱对板材表面的压伤，尤其适配冷轧钢板、镀锌薄板这类常用钣金材料的加工，不会在工件表面留下明显的压痕影响后续表面处理。辊体两端的定位凸台是按照标准折弯机上模的安装槽尺寸设计的，安装时可以直接卡入设备的模柄固定槽，不需要额外加工转接件，装夹后辊身的工作平面与下模的平行度可以通过设备原有调节结构快速校准，换模时间比定制非标模具缩短60%以上。

设计过程中首先考虑的是折弯时的材料回弹补偿，针对常用的0.8-2mm厚度冷轧钢板，90°折弯的回弹量大概在2°-3°，所以成型面的实际弯折角度做了对应的补偿设计，保证板材回弹后刚好达到90°的设计要求，不需要后续人工校形。辊体的整体结构采用了一体化的块式设计，相比分体式的折弯镶块，整体刚性更好，长时间批量加工不会出现镶块移位、接缝处错台的问题，成型面的硬度经过热处理达到了钣金模具的常规硬度要求，耐磨损性能足以支撑十万次以上的冲压成型，减少频繁修模换模的停机时间。

安装边界上，这款折弯辊的总长度、两端定位凸台的厚度与突出高度，都适配常规吨位的折弯机上模安装空间，不需要对设备原有结构做任何改造，安装后辊身的最低下压位置可以和常规V型下模配合，完成双弯结构的一次成型；辊身的非工作侧面做了避空斜角设计，当工件有相邻的已折弯结构时，斜角可以留出足够的避让空间，不会和工件发生碰撞干涉，能够完成带相邻折边的复杂窄幅钣金件加工，不需要拆分工序多次装夹。在实际生产验证中，使用这款折弯辊加工25mm宽度的双90°折弯件，单件加工时间比通用模具分两次折弯缩短近一半，角度合格率能稳定保持在98%以上，两道弯边的平行度误差可以控制在0.1mm以内，完全满足通讯类、电子类小型钣金件的精度要求，同时因为成型面是连续整体结构，折弯处的应力分布更均匀，不会出现局部应力集中导致的板材开裂问题，对不同批次的板材厚度公差适应性也更好，即使板材厚度有±0.1mm的偏差，也能保证折弯角度的一致性。
