20MVA电力变压器配套储油膨胀装置

在20MVA等级油浸式电力变压器的配套结构设计中，储油装置是保障主油箱长期稳定运行的核心辅助部件，很多刚接触变压器结构设计的工程师容易忽略这部分的边界匹配，往往照搬通用储油柜结构，最后在现场安装或者长期运行时出现渗漏、压力异常等问题。这个储油装置的核心作用，是容纳变压器绝缘油在温度变化时产生的体积胀缩量——变压器带负载运行时，绕组和铁芯的损耗会转化为热量，让绝缘油温度从环境温度上升到额定运行温度，体积会出现千分级的膨胀，如果没有独立的膨胀缓冲空间，主油箱内部会产生过高的正压，容易导致密封件老化渗漏；而当低温环境下油体收缩时，又会在油箱内部形成负压，吸入外界潮湿空气，降低绝缘油的绝缘性能。

从功能设计逻辑上，这个装置完全匹配20MVA变压器的油容量参数，首先是容积的核算，需要结合变压器运行的最高温升、当地极端环境温度区间、绝缘油的体积膨胀系数来计算所需的缓冲容积，预留足够的冗余量，避免极端工况下油液溢出或者缓冲空间不足。其次是密封结构的设计，装置内部可以适配隔膜或者胶囊式的密封结构，将绝缘油和外界空气完全隔离开，避免油液氧化、受潮，延长绝缘油的使用寿命，这一点和早期开放式的储油结构有本质区别，开放式结构虽然结构简单，但油液直接和空气接触，需要定期更换呼吸器的干燥剂，维护成本高，且油质劣化速度快，现在大容量电力变压器已经基本淘汰这种结构。

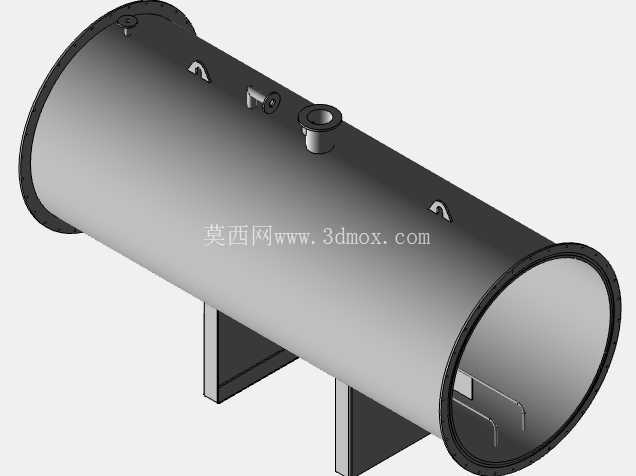

安装边界上，这个装置设计为安装在变压器主油箱的上方位置，通过专门的输油管道和主油箱连通，连接管路的设计需要考虑坡度，避免管路内积存空气，导致气体继电器误动作，同时管路通径要匹配油流速度，避免温度快速变化时油流受阻产生额外压力。装置的外形设计充分考虑了户外安装的环境适应性，外壳采用和主油箱一致的钢材材质，表面做防腐喷涂处理，能够耐受户外日晒雨淋、温差变化的工况，顶部设置有注油口、排气口，底部设置有排污口，方便现场安装时的注油排气，以及后期维护时的油污排放。

在实际工程选型中，很多设计人员容易出现的误区是只看储油装置的总容积，忽略了油位指示的匹配、连接法兰的位置公差，还有和变压器整体外形的干涉问题。这个储油装置的连接法兰位置、安装支架的孔位，都是按照20MVA变压器的标准主油箱尺寸设计的，安装时不需要额外做支架改制，能够直接对位安装，减少现场施工的工作量。另外，装置的强度设计需要满足变压器运输过程中的振动要求，支架和壳体的连接位置做了加强处理，避免长途运输过程中出现焊缝开裂、结构变形的问题。

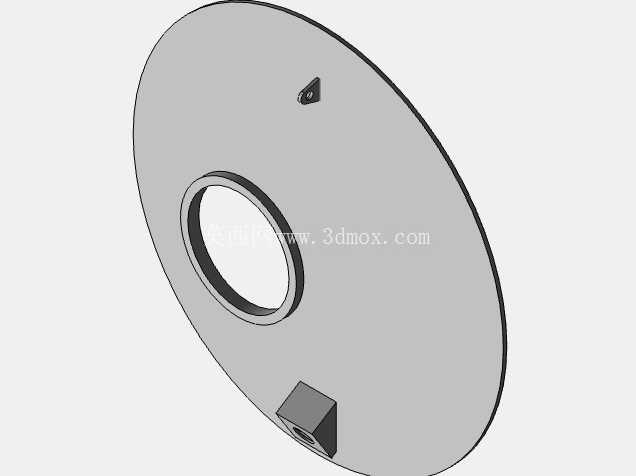

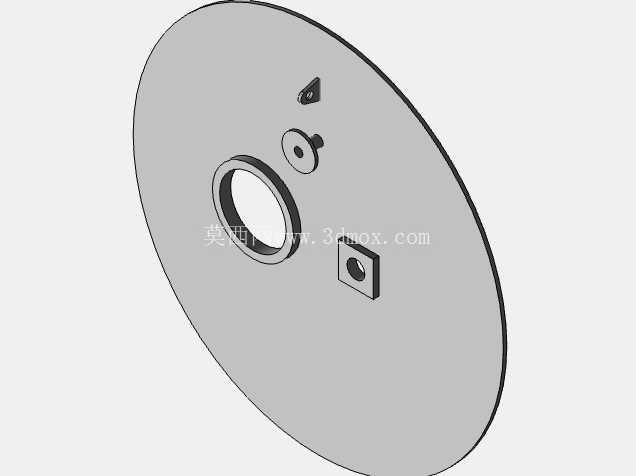

从结构细节来看，装置的油位监测结构可以适配常规的油位计，能够直观显示不同温度下的油位高度，方便运维人员巡检时判断油位是否正常，不需要开盖检查。同时，装置的密封面都采用了耐油橡胶密封件，长期接触绝缘油不会出现溶胀、老化失效的问题，密封沟槽的尺寸设计符合密封件的压缩量要求，既能保证密封效果，又不会因为压缩量过大导致密封件过早损坏。对于三维建模的从业者来说，搭建这个模型的时候需要特别注意安装接口的尺寸公差，还有和周边附件比如气体继电器、防爆管、呼吸器的位置避让，避免出现装配干涉，同时要考虑壳体的壁厚均匀性，符合焊接加工的工艺要求，避免出现壁厚突变导致的焊接变形问题。

在变电站实际运行场景中，这类储油装置是保障变压器安全运行的第一道屏障，一旦储油装置出现密封失效或者容积不足的问题，很容易导致主油箱进水、绝缘油劣化，进而引发绕组绝缘故障，造成大面积停电事故，所以在设计阶段就需要充分考虑各种极端工况的适配性，不能只做理想化的结构设计，要结合现场安装、运维、运输的全流程需求来优化结构细节。比如在高寒地区使用时，还需要考虑储油装置的保温伴热结构预留，避免极端低温下油体流动性下降，导致油位指示失真；在高海拔地区使用时，需要重新核算压力补偿参数，因为高海拔地区气压更低，装置内外的压力差和平原地区有区别，需要调整密封结构的承压能力。
