1.2kV级3英寸六孔托盘式绝缘套管结构

在低压配电系统的变压器、环网柜等一次设备设计中，进出线套管是承担载流连接、柜体密封、高压绝缘三重作用的核心部件，这款3英寸规格的1.2kV六孔托盘套管，正是针对户内、户外低压配电场景的安装需求开发的结构件。从实际应用场景来看，这类套管主要适配1kV等级的油浸式变压器、低压开关柜的侧壁开孔安装，用来实现柜内载流导体与外部线路的绝缘隔离，同时避免外部粉尘、水汽沿安装缝隙进入设备内部，相比传统的单体瓷套，带六孔托盘的结构不需要额外加装密封压板，安装工序更简洁，也能减少现场安装的密封失效风险。

从功能特性来看，这款套管的主体绝缘部分采用陶瓷材质烧制，瓷体表面设计有多道环形凸起的伞裙结构，不要小看这些凸起结构，在户外凝露、小雨天气下，伞裙能够拉长瓷体表面的爬电距离，避免表面污闪引发的绝缘击穿，1.2kV的电压等级对应的爬电距离要求不高，但多道伞裙的设计也能适配轻度污秽的工业区、城郊配电场景，不需要额外增加防污闪涂层。端部的六孔托盘是安装定位的核心结构，六个安装孔沿托盘法兰圆周均匀分布，安装时只需要在设备壳体的对应位置开好同尺寸的安装孔，穿入固定螺栓配合密封胶圈就能完成固定，相比两孔、四孔的固定结构，六孔固定的受力更均匀，长期运行中不会因为设备振动、母线拉扯出现托盘偏移、密封失效的问题，托盘与瓷体结合的位置做了圆弧过渡处理，避免应力集中导致瓷体在安装紧固时开裂。

从设计思路上看，这款套管的结构完全围绕低压配电设备的实际运维需求展开，中心的通孔是载流导体的穿入通道，通孔内径适配常规的低压铜排、多股电缆的穿入需求，瓷件内部的通孔壁做了光滑处理，穿入导体时不会划伤导体表面的绝缘层，也能减少导体与瓷壁之间的气隙，避免局部放电。瓷体与金属托盘的结合面采用了滚花压装的工艺结构，建模时特意还原了结合位置的止口结构，保证金属托盘与瓷体的同轴度，安装后不会出现瓷体偏心导致的导体与孔壁剐蹭问题。端部的阶梯式凸台结构，是用来卡装外部的密封端盖的，当导体穿入完成接线后，可以在凸台位置加装橡胶密封套，进一步提升套管端部的防护等级，避免雨水顺着导体流入设备内部。

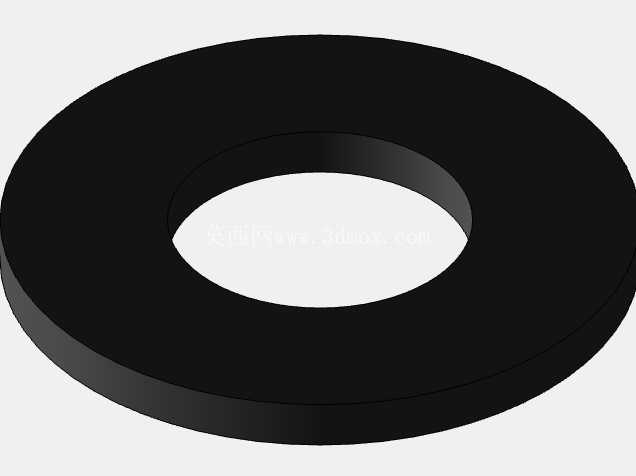

从安装边界尺寸来看，这款套管的适配开孔直径为3英寸，也就是76.2mm的标准柜体开孔，不需要现场对安装孔进行二次扩孔或者修磨，托盘法兰的外径比安装孔大20mm左右，能够完全覆盖安装孔的边缘，配合3mm厚的橡胶密封垫就能实现IP55级的防护要求。套管的整体轴向长度控制在合理范围，不会因为长度过大导致柜内导体的安全距离不足，也不会因为长度过短导致外部接线的空气间隙不够。六个安装孔的孔位分度误差在建模时按照机械加工的IT12级精度设定，完全适配批量生产的模具加工、钣金开孔的公差要求，不会出现现场安装孔位对不上的问题。

在实际选型使用中，这类套管不需要搭配额外的绝缘支撑件，自身的瓷体强度完全能够承载常规低压母线的静态拉力，在短路电流冲击下，六孔固定的结构也能承受母线产生的电动力，不会出现套管断裂、脱落的问题。瓷体的表面釉质层光滑致密，日常运维中只需要定期擦拭表面积尘就能保证绝缘性能，不需要特殊的维护操作，相比环氧树脂材质的套管，陶瓷材质的抗老化性能更好，在户外紫外线照射、高低温交替的环境下，使用寿命可以达到20年以上，不会出现材质开裂、绝缘性能下降的问题。建模过程中还原了瓷件与金属托盘的装配关系，所有的倒角、圆角、止口结构都按照实际加工工艺设置，没有出现工艺无法实现的尖角、薄壁结构，完全可以直接用来做设备的装配干涉检查、安装模拟，也能作为模具开发的参考结构使用。
