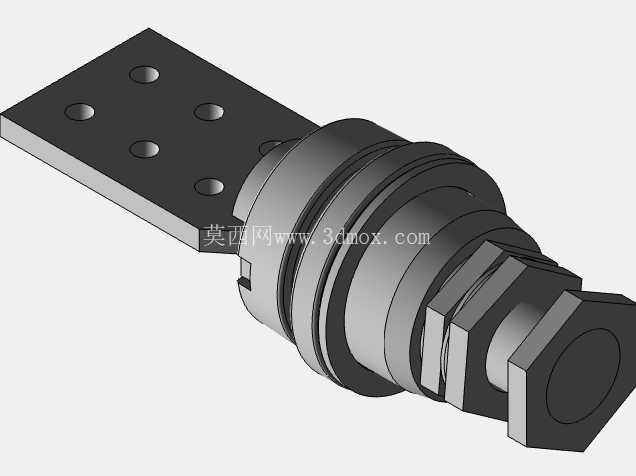

2英寸五孔托盘端子低压套管结构设计

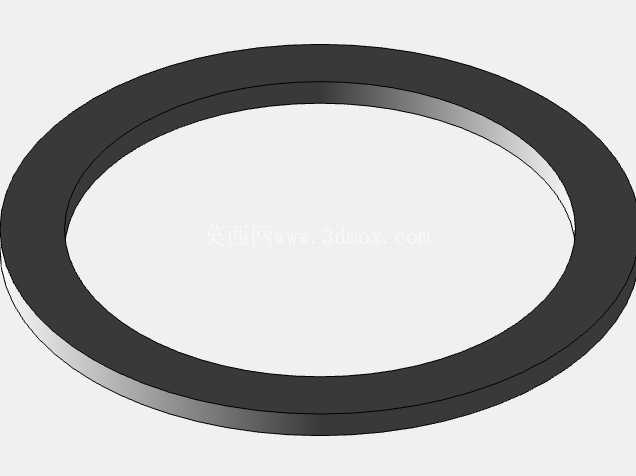

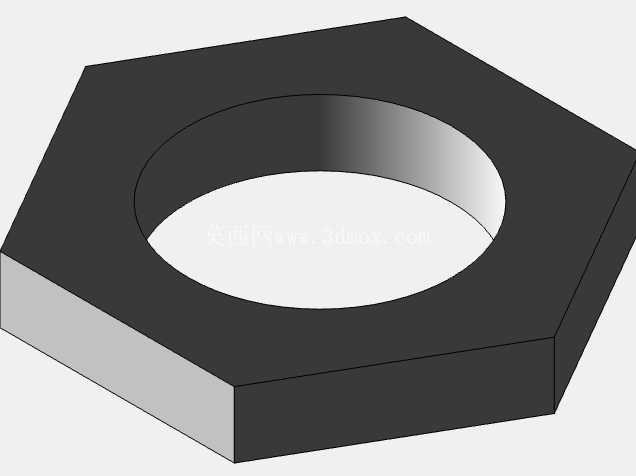

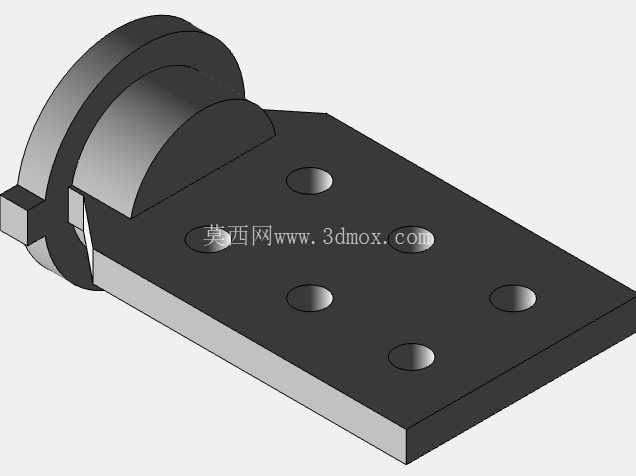

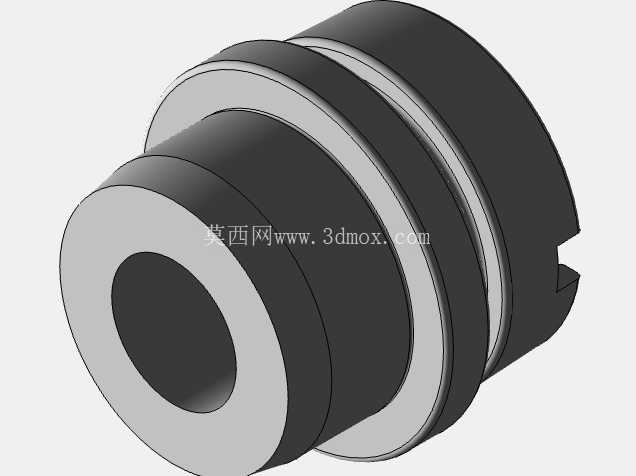

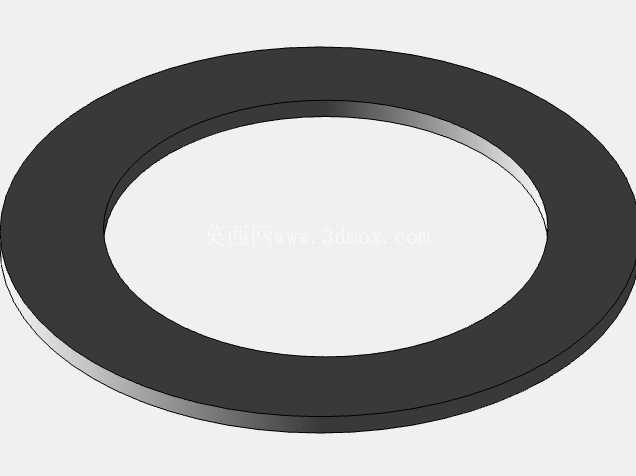

在配电系统与电力变压器的柜体装配环节，低压侧出线套管是衔接内部绕组与外部母线的核心绝缘承载部件，本次设计的2英寸套管针对1.2kV电压等级场景开发，可覆盖30kV基本绝缘水平的应用要求，适配户内、户外常规配电变压器、环网柜开关设备的低压出线端安装需求。从实际安装边界来看，套管的安装法兰采用标准2英寸管螺纹适配结构，可直接匹配柜体上预先开好的对应开孔，无需额外加工过渡转接件，端部的五孔托盘端子采用平板式出线结构，五个安装孔位按照行业通用的母线搭接孔距排布，可兼容不同宽度的铜排、铝排搭接需求，避免现场安装时重新打孔调整的工序，降低现场施工的装配误差风险。设计阶段首先围绕绝缘可靠性展开结构排布，套管主体的绝缘段采用多阶伞裙结构，每一圈伞裙的伸出长度与相邻间距都按照低压场景的爬电距离要求核算，即使在湿度较高、存在轻度凝露的户外工况下，也能保证表面爬电距离满足绝缘要求，不会发生沿面闪络问题。内部的导电嵌件与外部绝缘层之间采用过盈配合加定位卡槽的结构，避免长期运行过程中导电杆受母线拉力、温度变化影响出现松动移位，保证导电回路的接触稳定性。端子托盘与绝缘主体的衔接位置设置了密封槽，安装时可配套O型密封圈实现与柜体面板之间的IP65级密封，防止雨水、粉尘从安装缝隙进入柜体内部，适配户外柱上变压器、户外环网柜的安装防护要求。从机械性能维度考虑，套管的绝缘主体采用高强度陶瓷材质，可承受母线搭接时的紧固压力，以及运行过程中母线产生的电动力冲击，不会出现绝缘件开裂、破损的问题；端部的六角锁紧结构可配合扳手实现套管在柜体上的紧固安装，无需额外设计专用工装，现场装配时用常规活扳手即可完成锁紧操作，降低装配工具的适配门槛。在三维建模过程中，所有配合面都按照实际加工公差预留了装配余量，螺纹段的牙型、螺距完全符合通用管螺纹标准，端子孔的孔径、孔距公差按照母线搭接的行业要求设置，保证导出的工程图可直接用于生产加工，不需要二次调整尺寸参数。不同于高压套管的复杂均压结构，这款低压套管在满足绝缘、机械性能要求的前提下尽可能简化了结构组成，减少了零部件数量，既降低了生产制造成本，也减少了后期运行过程中的故障点，适合批量应用在常规配电变压器、低压开关设备的出线端，可替代同规格的进口套管产品，降低设备生产的物料采购成本。实际选型过程中，需要注意核对柜体的安装开孔尺寸与外部母线的搭接宽度，这款套管的五孔端子可兼容单排、双排母线的搭接需求，当电流等级较高需要采用双母排并联时，不需要额外更换端子结构，直接通过五个孔位的不同组合即可完成双母排的紧固，适配不同电流等级的低压出线需求。
