多层抽拉式钣金工具箱结构设计

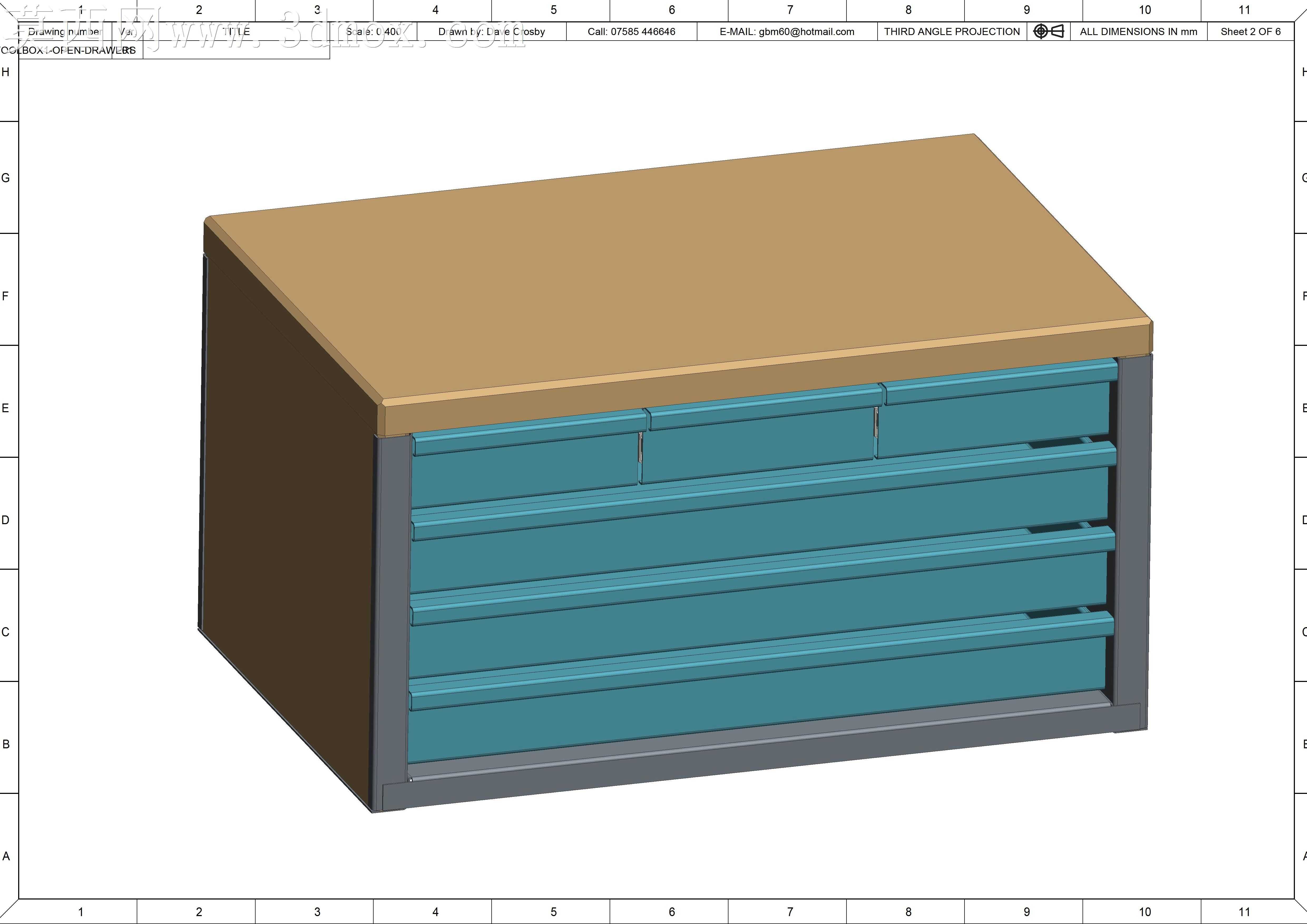

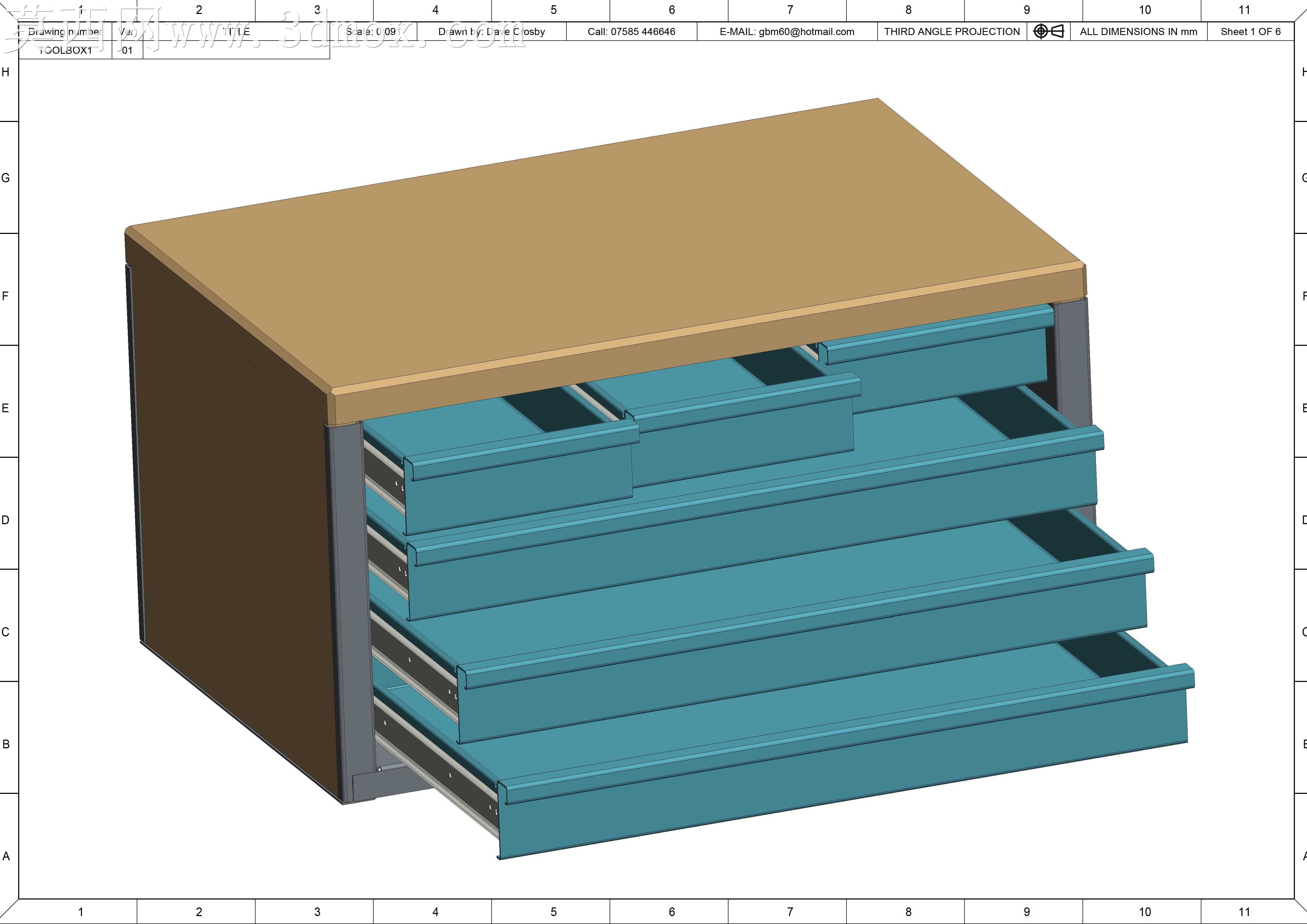

本作品为多层抽拉式钣金工具箱三维模型，采用三维建模软件完成全参数化结构设计，整体以钣金折弯工艺为核心设计逻辑，兼顾结构强度与储物实用性。建模过程中先搭建整体框架基准，确定柜体的长宽高比例，柜体侧围与后背采用一体化钣金折弯结构，减少拼接缝隙同时提升整体抗形变能力，顶部采用加厚平板设计，既可以作为临时操作台面，也能强化柜体顶部的承重性能，避免放置重物时出现顶面凹陷变形的问题。抽屉部分采用分层错位布局，从上至下抽屉深度逐步增加，可适配不同尺寸规格的工具收纳需求，最上层设置多格小抽屉用于收纳螺丝、批头、小型量具等零散五金配件，下层大尺寸抽屉可放置扳手、锤子、电动工具等较大型作业工具，充分利用柜体内部垂直空间，提升空间利用率。抽屉与柜体之间采用标准滑轨连接结构，建模时预留了滑轨安装位与固定孔位，保证抽拉动作顺畅无卡顿，同时设置了抽屉限位结构，避免抽拉过度导致抽屉滑落。材质渲染方面，柜体框架与侧围采用深棕色哑光金属材质模拟喷塑钣金质感，抽屉面板采用蓝绿色耐磨喷塑材质，还原工业级工具箱的真实外观质感，顶部台面采用浅棕黄色耐磨防滑材质，模拟工作台面的防滑耐磨特性，所有钣金件的折弯圆角、接缝间隙都按照实际钣金加工工艺参数设置，保证模型可直接对接生产加工环节。设计思路上围绕工业场景工具收纳的实际需求，摒弃冗余装饰结构，以功能性为核心，整体结构稳固，抽拉逻辑合理，分层收纳的设计能够帮助使用者快速分类存取工具，适用于车间工位、维修作业、家用五金收纳等多种场景，模型结构完整，各部件装配关系清晰，无干涉错位问题，可用于钣金加工参考、储物类产品结构设计参考等用途。
