承插焊管件与小孔径管道配件三维设计

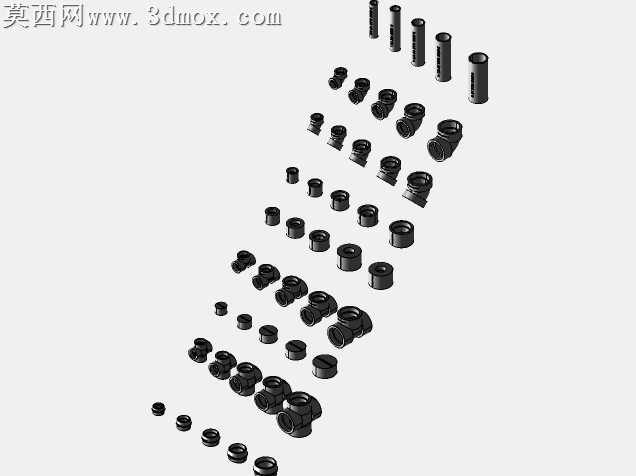

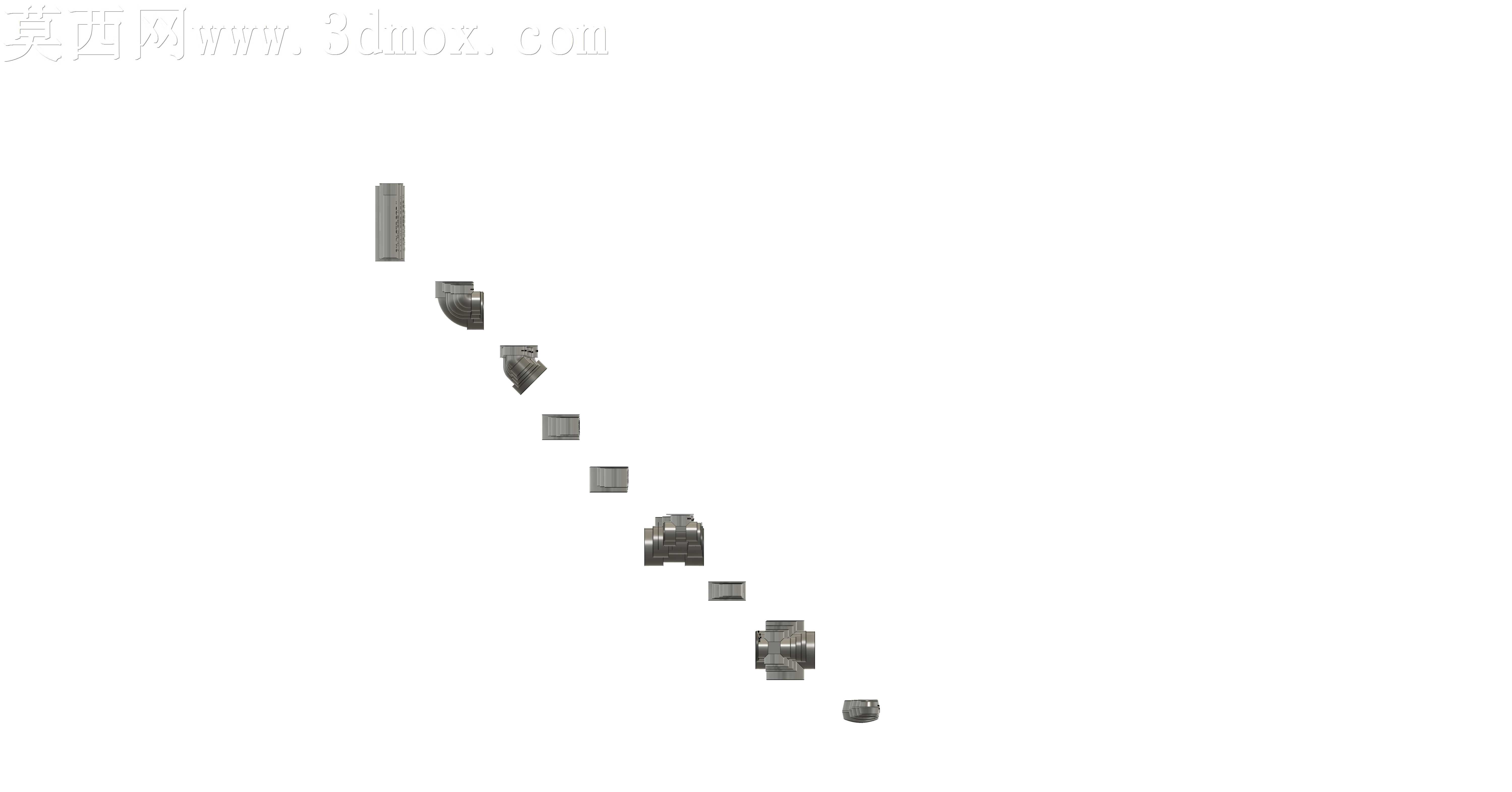

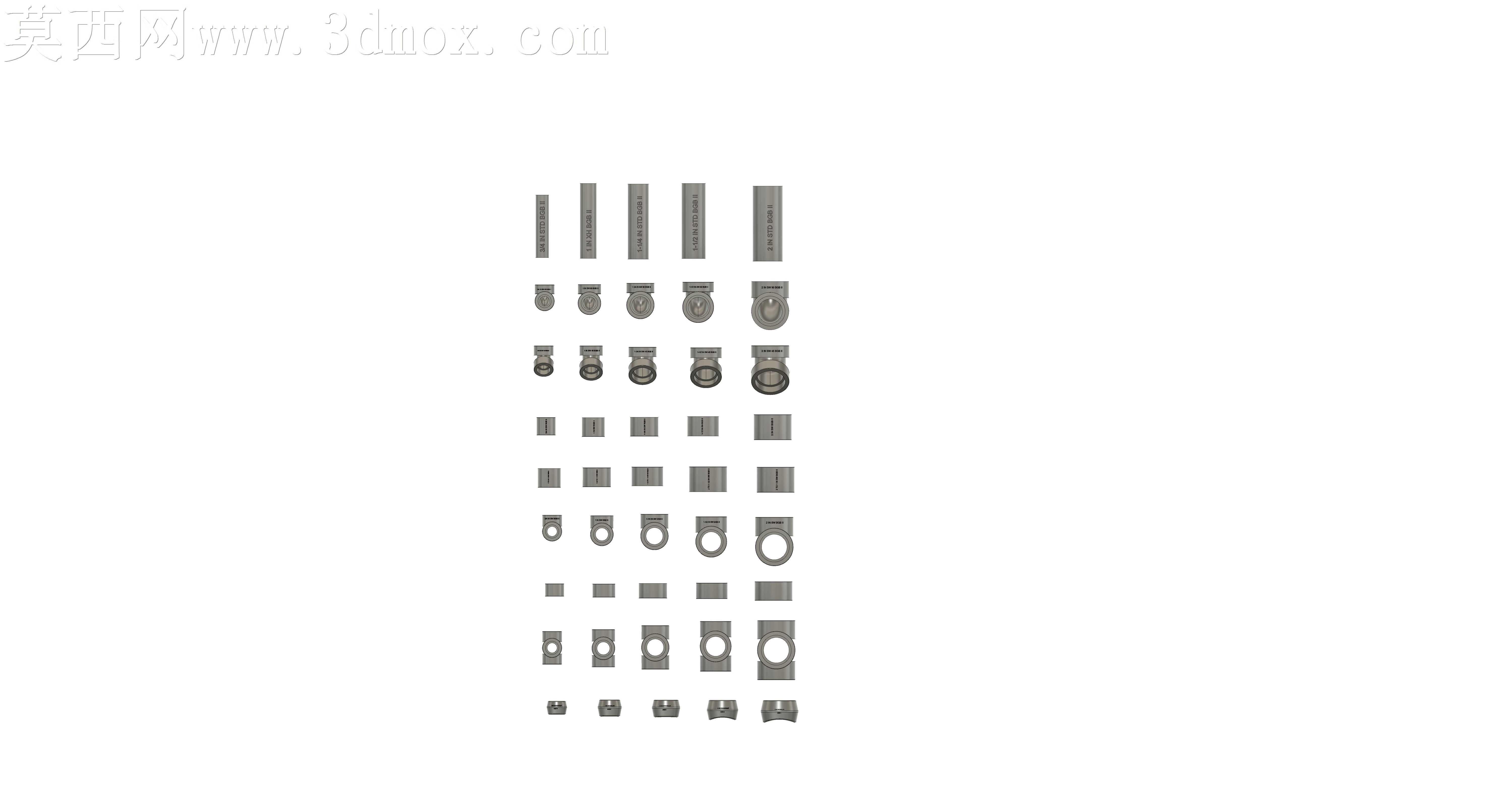

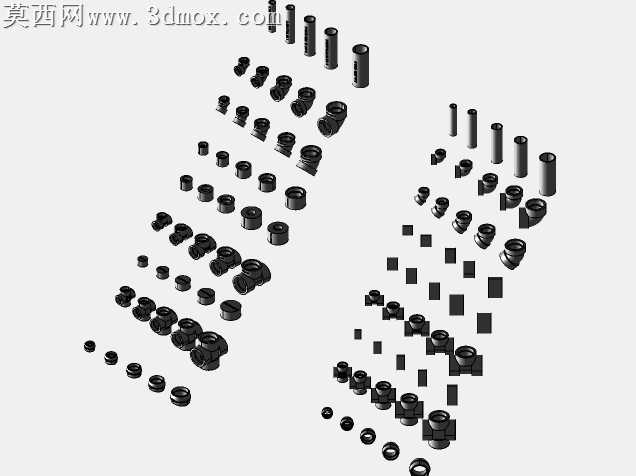

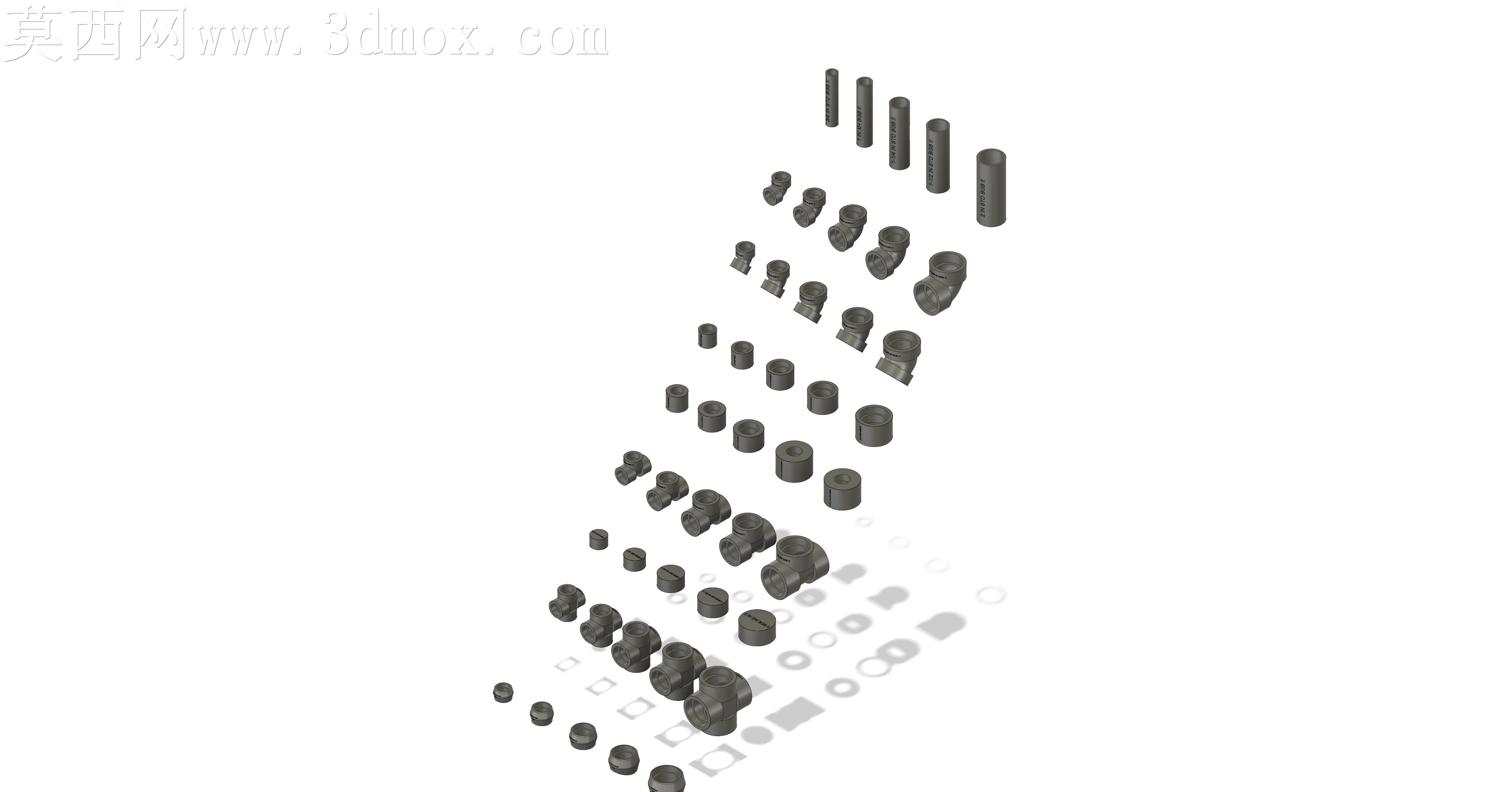

本套三维模型围绕承插焊连接形式的小孔径管路系统配件展开设计，采用主流三维机械设计软件完成全系列零件的参数化建模，覆盖了从小通径直管段到各类转接、分支、封堵类承插焊配件的完整规格序列。建模过程中严格遵循承插焊管件的通用尺寸规范，对每一款零件的承口深度、接管内径、外壁壁厚、过渡圆角等关键结构参数进行精准设定，确保所有配件之间具备统一的适配性，可直接拼接组成完整的小孔径管路系统。模型渲染阶段采用哑光深灰金属材质模拟碳钢承插焊管件的真实质感，对承口端面、管壁外表面、转接过渡区域做了差异化的光影处理，清晰呈现不同结构部位的轮廓特征，避免不同规格零件在排布展示时出现视觉混淆。整套模型按照通径规格从小到大有序排布，包含等径直管接头、90度承插弯头、45度承插弯头、等径三通、异径转接接头、管帽等全品类承插焊管路配件，每一个零件都做了独立的实体建模，不存在面片缺失、结构错位、参数矛盾的问题，零件的内外壁结构完整，承口的插接限位台阶结构清晰，可直接用于管路系统的装配验证、干涉检查以及方案展示。设计过程中充分考虑了承插焊工艺的实际应用需求，所有零件的焊接预留间隙、承插贴合面结构都符合现场焊接施工的通用要求，既可以用于小孔径工业管路的方案设计演示，也可作为管路配件选型、装配教学的参考素材，不同通径的配件之间尺寸梯度设置合理，能够覆盖常规小孔径承插焊管路的全部连接场景，模型的结构细节还原度高，没有过度简化关键连接部位的结构特征，能够准确反映承插焊管件的实际装配逻辑与结构特点。
